先給良率一個人話定義：一片晶圓上能通過測試的合格芯片，除以總芯片數，這個比值就是良率。
良率損失本質上就三個來源：工藝偏差、設計限制、生產過程中的隨機缺陷。
行業為了提前算清楚能出多少好芯片，開發了好幾個數學預測模型，對應不同的生產場景。
最基礎的是泊松模型，假設缺陷完全隨機分布。
泊松模型中，良率的最基礎驅動力是缺陷密度（Defect Density, ）與芯片面積（Die Area, ）。
代表晶圓單位面積內的平均關鍵缺陷數，而 決定了單顆芯片捕獲缺陷的統計概率 。
這一公式揭示了一個嚴酷的物理現實：隨著芯片面積增加，良率在固定缺陷密度下呈指數級下降 。
這個模型得出了一個很殘酷的結論：固定缺陷密度下，芯片面積越大，良率呈指數級下降。
這就是為什么先進制程剛出來的時候，做不了太大的單片芯片。
大家明白可以思考一個問題。
為什么總是蘋果首先占了臺積先進制程產能。
除了蘋果財大氣粗之外，手機SOC芯片天然面積較小，是一個很重要的因素。
但泊松模型不準，因為實際生產里缺陷不是完全隨機的，往往扎堆出現在某些區域，也就是缺陷集群效應。
針對這個問題，業界又做了修正，出了墨菲模型、指數模型、種子模型，還有現在先進制程常用的負二項式模型，不同模型對應不同芯片尺寸和工藝成熟度。
再往下說，缺陷密度本身也不是固定值，除了廠房潔凈度，還和工藝復雜度、測試強度直接相關。
缺陷密度不僅受環境潔凈度影響，還與工藝復雜度和測試強度高度相關。根據最新的技術專利研究，缺陷密度的計算正從靜態統計轉向多維修正模型。
缺陷密度因子N的計算公式中引入了設備測試項系數（B）、光刻系數（L）和工藝技術系數（T） 。
其中，光刻系數 受深紫外（DUV）層數和 I-Line 層數的影響顯著。例如，每增加一層 DUV 曝光，光刻系數便增加 1 個單位，而 I-Line 僅增加0.5 個單位 。
這意味著工藝流程中使用的先進光刻步驟越多，累積缺陷密度越高，最終導致良率下降。
這個公式很重要，因為這就引出了第二個問題，多重曝光會顯著導致良率下降。
在EUV光刻全面鋪開之前，14nm到7nm這個區間，用的都是193nm DUV浸沒式多重曝光技術，為了突破DUV的物理分辨率限制，把一個圖案拆成好幾次曝光。
但這個過程，直接給良率帶來了一堆新問題。
因為缺陷密度因子會倍數的上漲，參考上面的公式。
下圖是，雙重曝光和雙重刻蝕的示意圖。
雙重曝光，雙重刻蝕
第一種方案叫LELE，也就是曝光刻蝕再曝光再刻蝕，把圖案拆成兩個掩模分兩次做。這個方法簡單，但良率完全看兩次曝光的對準精度，也就是套刻誤差。
只要偏一點點，導線間距就會變窄，輕了增加寄生電容，重了直接短路。要是拆成三次四次曝光，對準誤差的容忍度直接指數級收縮，10nm節點控制起來難上天。

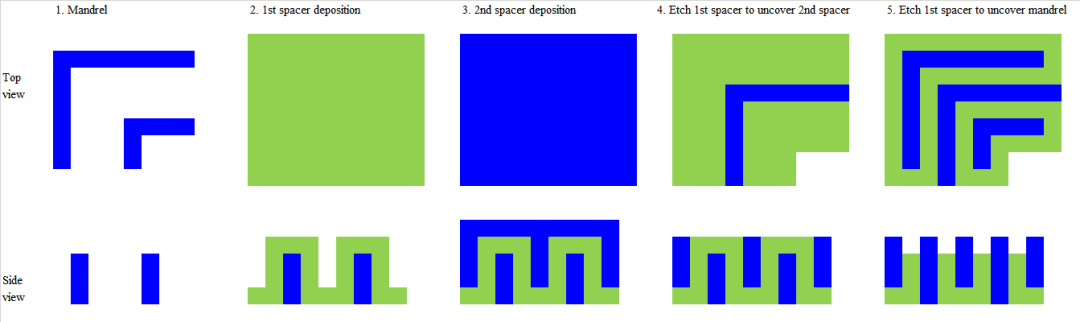

為了解決對準問題，業界又搞出了自對準工藝，也就是SADP和SAQP。
不用第二次光刻對準，靠側壁沉積來定義尺寸，套刻誤差的風險一下子降了很多，線條均勻度也更好，對關鍵尺寸控制很友好。
但問題也來了，SADP/SAQP多了好多非光刻步驟，犧牲層刻蝕、側壁沉積、化學機械拋光，每多一步就多一分引入缺陷的概率，還會影響時序良率。
技術類型 | 對準敏感性 | 工藝復雜度 | 典型良率挑戰 | 適用場景 |
LELE | 極高 | 較低 | 嚴重的套刻誤差導致短路 | 邏輯電路隨機圖案 |
SADP | 較低 | 高 | 側壁厚度波動影響 CD 均勻性 | 規律性高的金屬層/內存 |
SAQP | 極低 | 極高 | 多步刻蝕累積的物理損傷 | 先進節點的鰭片(Fin)定義 |
除此之外，多重曝光還有繞不開的隨機效應，哪怕加了EUV，36nm間距的缺陷率也很難降到合格線以下。
圖案末端容易變圓，導線尖端回縮，要么電阻變大，要么直接斷連。
要修這個問題，就得加額外的剪裁掩模，又多了缺陷風險，工藝復雜度再升一級。
那么針對良率，從架構方面如何進行提升。
芯片面積是良率損失的物理基礎，但不同架構，抗缺陷能力完全不是一個級別。
我們拿最常見的手機SoC和高性能GPU對比就能看明白。
手機SoC就是把CPU、GPU、NPU、基帶全都集成在一塊硅片上，為了省功耗省空間，面積一般控制在100到150平方毫米，比大GPU小很多。
小面積本身在成熟工藝下良率更高，但問題是容錯性極低。
因為空間不夠，幾乎做不了大規模硬件冗余，CPU核心或者內存控制器那塊出個關鍵缺陷，整顆芯片直接報廢，沒得救。
而且手機SoC對功耗時序要求極高，哪怕沒有物理缺陷，漏電流大一點或者速度不夠，不滿足功耗目標，也直接當成不合格品。
對比中可以看出，麒麟9020的面積幾乎是麒麟8000的兩倍（比例約為 1.95:1）。
最新的麒麟8000的面積只有不到70mm2，這種面積下，其良率可以做的很高。
而麒麟9020的面積則是136mm2，所以良率比麒麟8000要降低不少，僅僅從面積看，其缺陷率應該翻倍（良率=100%-缺陷率）。
高端GPU核心面積動不動就400到800平方毫米，接近光刻機的視場極限，按照泊松模型，隨機缺陷抓到的概率極高，工藝初期能出多少完美核心非常低。
但GPU天生不怕缺陷，因為它是幾千個重復的流處理器堆出來的，設計的時候就會多加冗余單元。
哪個單元出了問題，直接用電子熔斷器把它屏蔽，然后把這顆大芯片降級賣，比如從4090降到4080。
本來要報廢的芯片，照樣能賣錢，把廢品變成了有效產出。
這種操作就是所謂的“收割策略”，這種策略，老黃玩得最溜。
除此之外，GPU還能消化時序波動，頻率降一點就能賣，不像手機SoC對時序功耗卡得那么死。
維度 | 手機 SoC (Mobile SoC) | 高性能 GPU (HPC GPU) |
典型芯片面積 | 100 - 160 | 400 - 800+ |
冗余設計能力 | 較低（空間受限） | 極高（高度重復計算單元） |
缺陷敏感度 | 關鍵邏輯失效即報廢 | 支持屏蔽部分單元降級銷售 |
性能瓶頸 | 功耗與時序波動 | 隨機物理缺陷與導線電阻 |
主要應用策略 | 追求高全功能產出率 | 追求分級銷售（Binning） |
除了架構方面，先進封裝也是提升良率的利器。
單片集成碰到了面積墻和成本墻之后，行業都開始轉先進封裝芯粒架構，良率的邏輯也變了，從單片良率變成了系統級良率。
芯粒的核心邏輯就是分而治之，把一個800平方毫米的大芯片，拆成四個200平方毫米的計算芯粒加一個成熟工藝的I/O芯粒，總的合格產出比做單片高很多。
第一個好處是缺陷隔離，一個芯粒有問題，只扔這一個200平方毫米的，不用扔整個800平方毫米的大硅片，3nm初期良率不穩定的時候，這個成本優勢太明顯了。
第二個好處是異構優化，I/O和模擬電路在先進制程沒什么收益，扔到12nm或者28nm這種高良率成熟工藝，只把核心計算放3nm，整個系統的復合良率直接漲很多。
但先進封裝也不是沒成本，它把良率壓力從晶圓制造轉到了封裝環節。

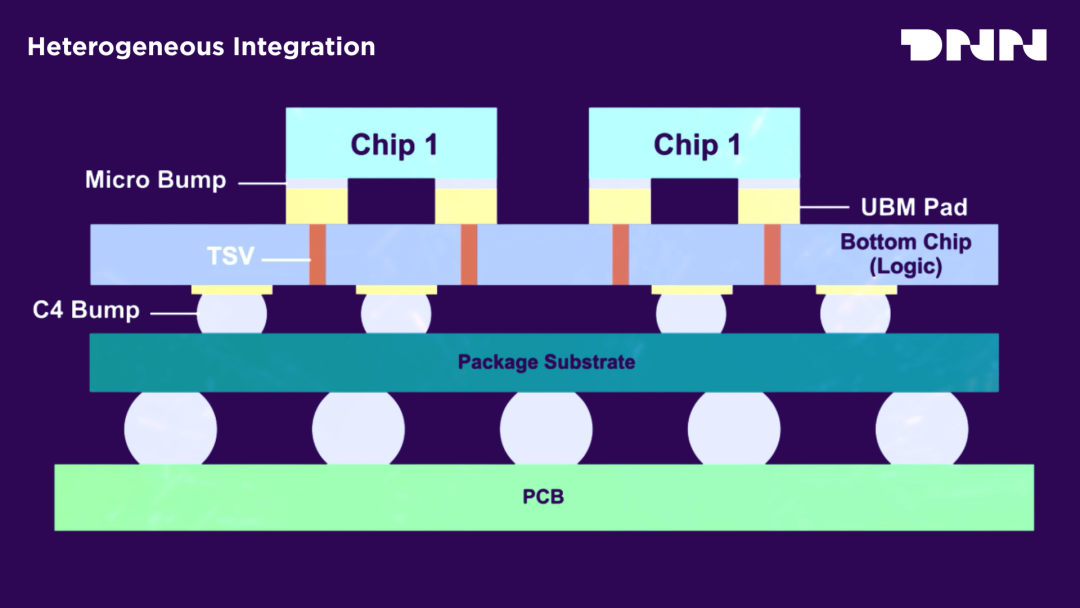

比如2.5D封裝用的硅中介層和硅通孔TSV，對準錯一點、里面有空洞或者熱應力出問題，整個好幾萬的模塊直接報廢。
還有多芯片良率的乘法法則，八個芯粒每個良率90%，整個系統良率就只有43%，所以封裝之前必須把每個芯粒都測透，保證進來的都是已知合格芯片，不然全白給。
現在高端芯片已經到了3.5D時代，既有3D堆棧顯存又有2.5D中介層，結構越來越復。
目前的高端AI大芯片（幾百mm2那種）都是考慮多die的chiplet，來提升良率。
設計公司必須和代工廠封裝廠從設計階段就開始合作，把封裝應力、散熱對長期良率的影響都考慮進去，不是畫完版圖扔給代工廠就完事了
最后，我們把整個芯片良率邏輯梳理一遍，核心要點就這幾個：
1. 良率是半導體行業的核心經濟指標，決定了先進技術能不能商業化落地，不是只有制造端的事，是全鏈路的系統工程
2. DUV浸沒式多重曝光技術，為了突破DUV的物理分辨率限制，把一個圖案拆成好幾次曝光。但這個過程，直接給良率帶來了一堆新問題。
3. 芯片面積越大良率越低，架構設計直接決定了缺陷容錯能力，重復并行架構比高耦合單片架構更能扛缺陷
4. 3nm時代傳統降缺陷的方法已經碰到瓶頸，未來良率提升要靠架構容錯、芯粒異構和預測性測試三個方向
所以，我們看到：即使多重曝光對良率有影響，但是，通過架構設計和chiplet等等手段，仍然可以做到比較有競爭力的良率水平。
