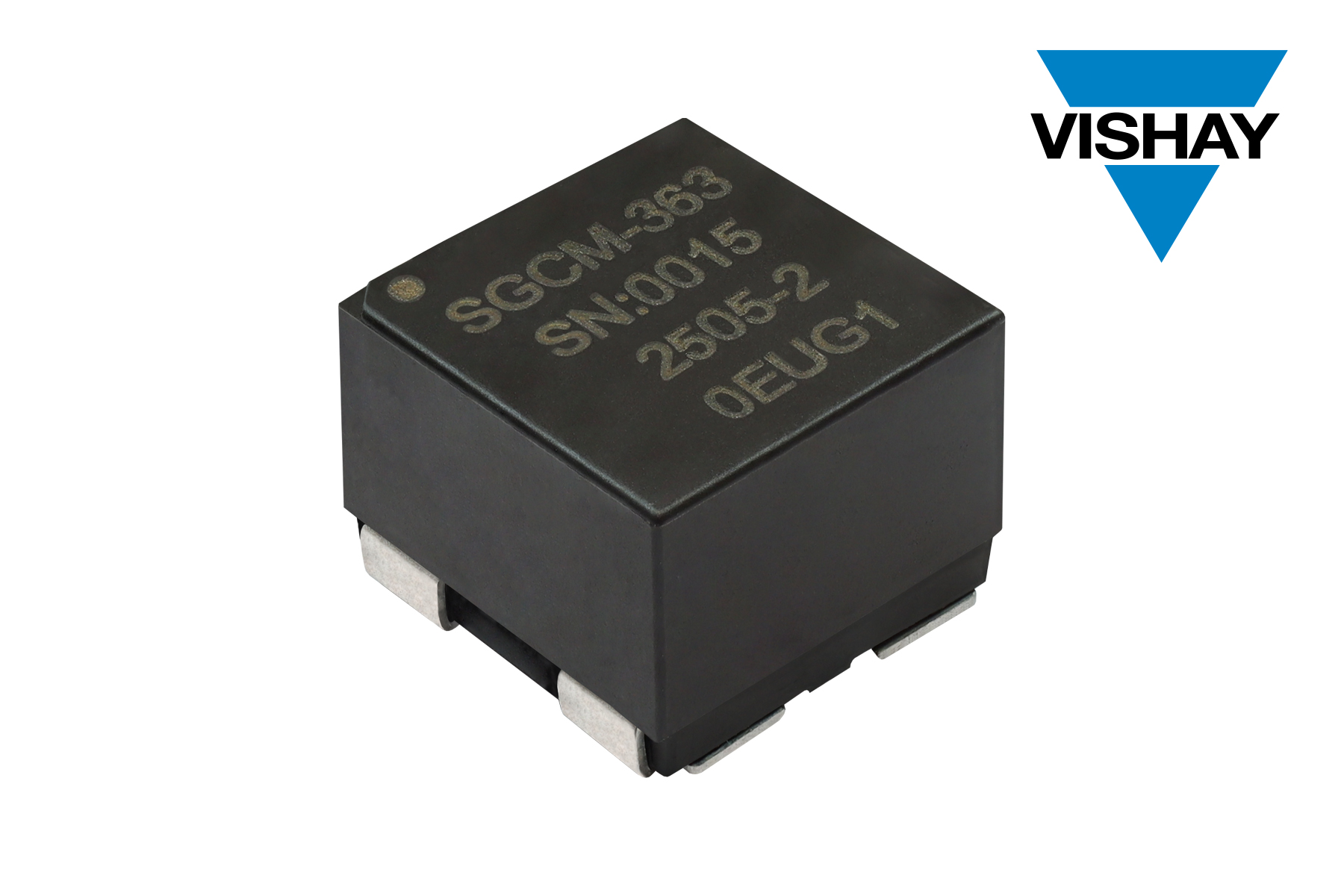

適用于 GaN 和 SiC 開關應用 EMI 濾波的新型航天級共模扼流圈

SGCM05339

• 表面貼裝器件采用堅固的納米晶磁芯和過模塑成型加固結構，在惡劣的環境中具有可靠性能

Vishay 宣布，推出一款新型航天級表面貼裝共模扼流圈，適用于嚴苛航空航天與國防應用電磁干擾（EMI）濾波和噪聲抑制。Vishay 定制磁芯 SGCM05339 是 GaN 和 SiC 開關應用的理想選擇，這類應用的波形會出現銳邊，導致電磁輻射干擾。共模扼流圈還可用于低電流立式電源、分布式電源系統 DC/DC 轉換器，以及太陽能電池板功率轉換器。

為應對應用環境的惡劣條件，這款自屏蔽器件采用緊湊堅固的納米晶磁芯和過模塑成型加固結構。SGCM05339 提供擴頻高阻抗，支持的溫升電流高達 14.43 A，連續工作溫度 -55 °C 至 +130 °C。

日前發布的器件符合 ASTM-E595 標準多項篩查，包括 MIL-PRF-27、Grade 5、Product Level T、Temperature Class S、MIL-STD-981 Family-4、Class S 以及EEE-INST-002。SGCM05339 耐壓 1000 V_RMS，絕緣電阻為 500 V_DC，可根據匝數、線規等進行定制，滿足特定應用的要求。

器件規格表

⁽¹⁾ ΔT 上升約 30 °C 時的串聯繞組直流電流（A）

新型航天級共模扼流圈現可提供樣品并已實現量產，供貨周期為 8 至 12 周。
