本篇文章包含一份調試檢查表，它是對 AMD Zynq? UltraScale+? RFSoC 評估套件（ZCU208、ZCU216、ZCU111 和 ZCU670）上評估板相關問題進行故障排除的重要資源。
AMD Zynq UltraScale+ RFSoC 評估套件調試檢查表：ZCU208、ZCU216、ZCU111 和 ZCU670：
1. 開關/跳線設置
2. 評估板電源
3. 評估板接口測試
4. RF 評估工具測試
1. 開關 / 跳線設置：
首先檢查默認開關和跳線設置，確保評估板處于已知的安全狀態。這些默認設置通常記錄在相應評估板的用戶指南中，您可將其作為可靠起點來進行進一步配置。
示例：以下展示了 ZCU216 評估套件的默認設置。

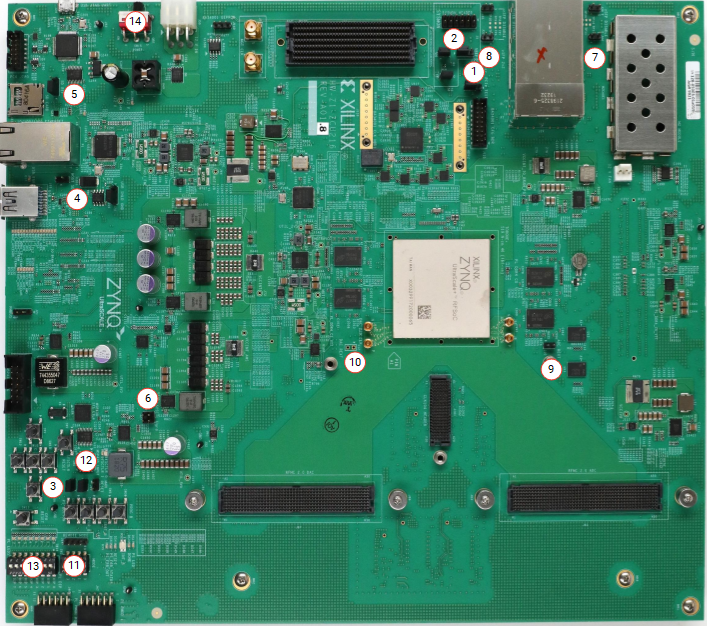

a. 評估板跳線頭和開關位置：

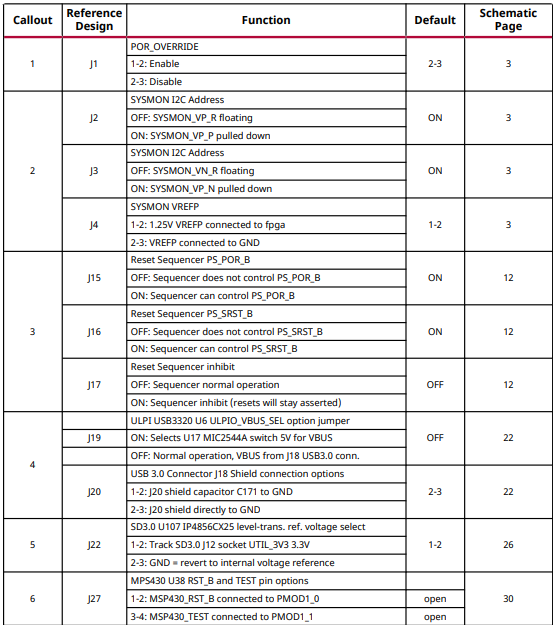

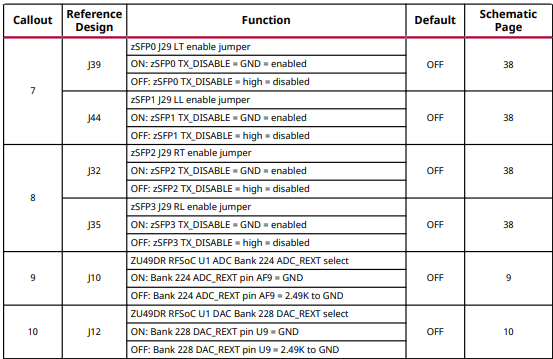

b. 跳線：

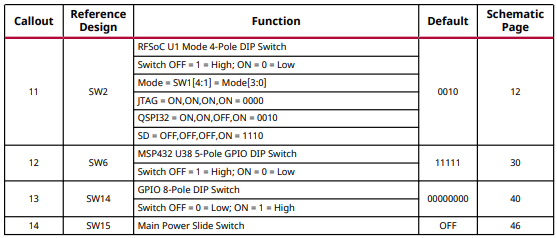

c. 開關：
2. 評估板電源：
將主電源滑動開關設置到 ON 位置以開啟評估板。上電后，請按照以下步驟操作：
a. 首先檢查評估板上 12 V LED 的狀態。如果此 LED 為綠色且亮起，則可以繼續執行后續步驟。但如果此 LED 熄滅，則必須確保電源適配器工作正常。由于我們不建議對評估板進行探測，請將電源適配器連接到另一塊正常工作的評估板進行驗證，或者在當前評估板上使用已知正常工作的電源適配器。如果在確認電源適配器功能正常后 12 V LED 仍然熄滅，則說明評估板本身存在問題。
b. 電源 LED 狀態：檢查所有電源 LED 的狀態。每條電源軌通常關聯有一個對應的 PG LED。如果其中任何一個 LED 保持熄滅狀態，則可能表示相應電源調節器存在故障或失效。示例。您可以在相應評估板用戶指南的“Power and Status LEDs”（電源與狀態指示燈）部分中找到有關電源 LED 的詳細信息。
如果觀察到上述任何情況，例如，任何“Power Good” LED 或 12 V LED 熄滅，且您的評估板仍在保修期內，請聯系您購買評估板的分銷商以發起 RMA。如果評估板是直接從 AMD 購買的，您可以通過服務門戶提交 RMA 工單。對于不再處于保修期內的評估板，建議聯系 Whizz Systems 獲取維修服務。
3. 評估板接口測試 (BIT)：
您可執行評估板接口測試 (BIT) 來測試/確認評估板的接口。這是測試評估板接口和評估板健康狀況的最佳測試。要對接口 BIT 進行測試，需要連接所需的夾層板才能通過測試。在執行 BIT 之前，請確保您已遵循《Software install and Board step tutorial》文檔中給出的指示信息進行操作，并已連接所需的組件。
在相應評估套件產品頁面的“Documentation”部分中可找到本教程及 BIT 相關文件和文檔。
4. RFDC 評估工具測試：
RFDC 評估工具提供了可用于確認 RFSoC 評估套件的 RF 功能的預構建映像。包括：
a. ADC/DAC 初始化 - ADC/DAC 拼塊 (tile) 的上電和配置，包括參考時鐘設置。
b. 環回測試 - 從 DAC 生成信號并在 ADC 端將其捕獲。
c. 頻率測試 - 使用評估套件隨附的 RFSoC 子卡上的頻率平衡轉換器 (balun) 來測試不同頻率。
每個 RFSoC 評估套件都有一份《RFDC 評估工具快速入門指南》，其中提供了以下操作的分步指示信息:
a. 安裝 GUI
b. 設置評估板
c. 生成和捕獲信號
以下是各套件的鏈接：
a. ZCU111：ZCU111 RFSoC RF Data Converter 評估工具快速入門指南:
https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/57606309/ZCU111+RFSoC+RF+Data+Converter+Evaluation+Tool+Getting+Started+Guide
b. ZCU208：適用于 ZCU208 評估板的 RF DC 評估工具 - 快速入門:
https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/569017820/RF+DC+Evaluation+Tool+for+ZCU208+board+-+Quick+Start
c. ZCU216：適用于 ZCU216 評估板的 RF DC 評估工具 - 快速入門:
https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/246153525/RF+DC+Evaluation+Tool+for+ZCU216+board+-+Quick+start
注釋：ZCU670 評估套件不支持 RFDC 評估工具。對于此評估板，請使用 RF Analyzer 進行測試。如需了解詳細的設置信息，請參閱 ZCU670 快速入門指南 - ZCU670 快速入門指南:
https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/1887797340/ZCU670+Quick+Start+Guide
以下示例適用于 ZCU216 評估板：

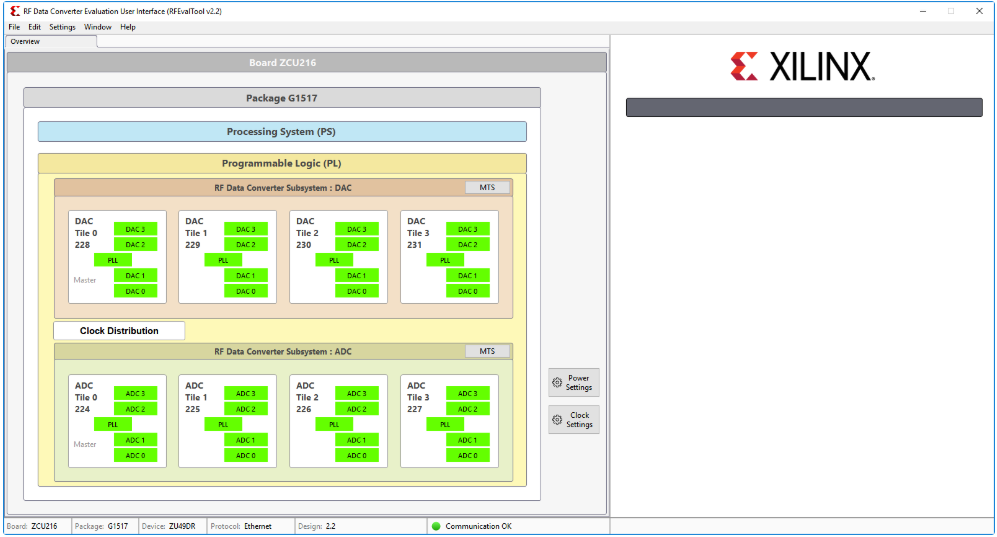

完成設置步驟后，啟動 RFDC 評估工具。該應用會發起通信并開始讀取器件配置。成功讀取配置后，它會顯示 ADC 和 DAC 拼塊的狀態，如下截圖所示。

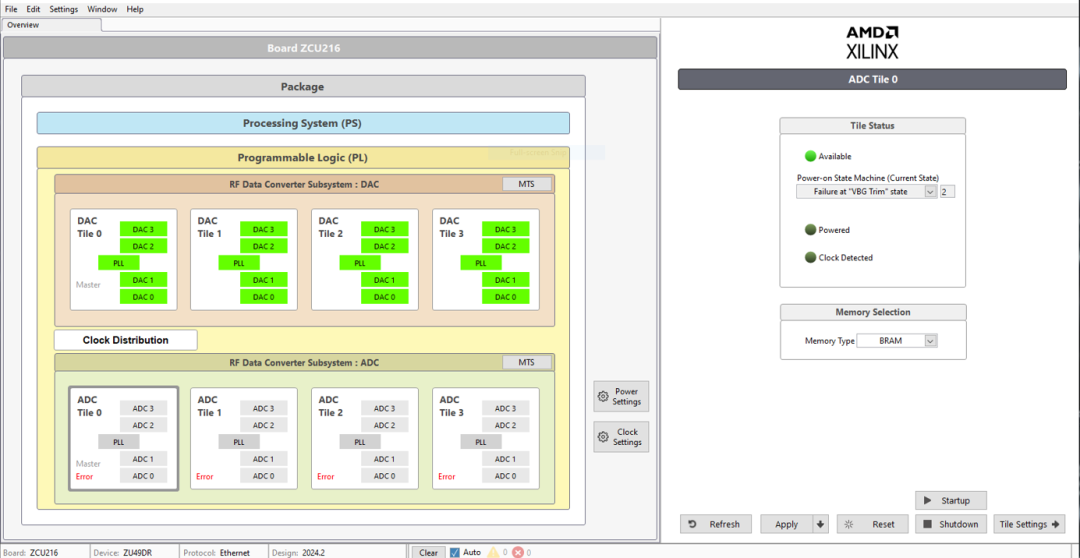

如有任何拼塊未變?yōu)榫G色，請單擊該拼塊以在右側面板中查看故障狀態。例如，請參閱以下截圖。

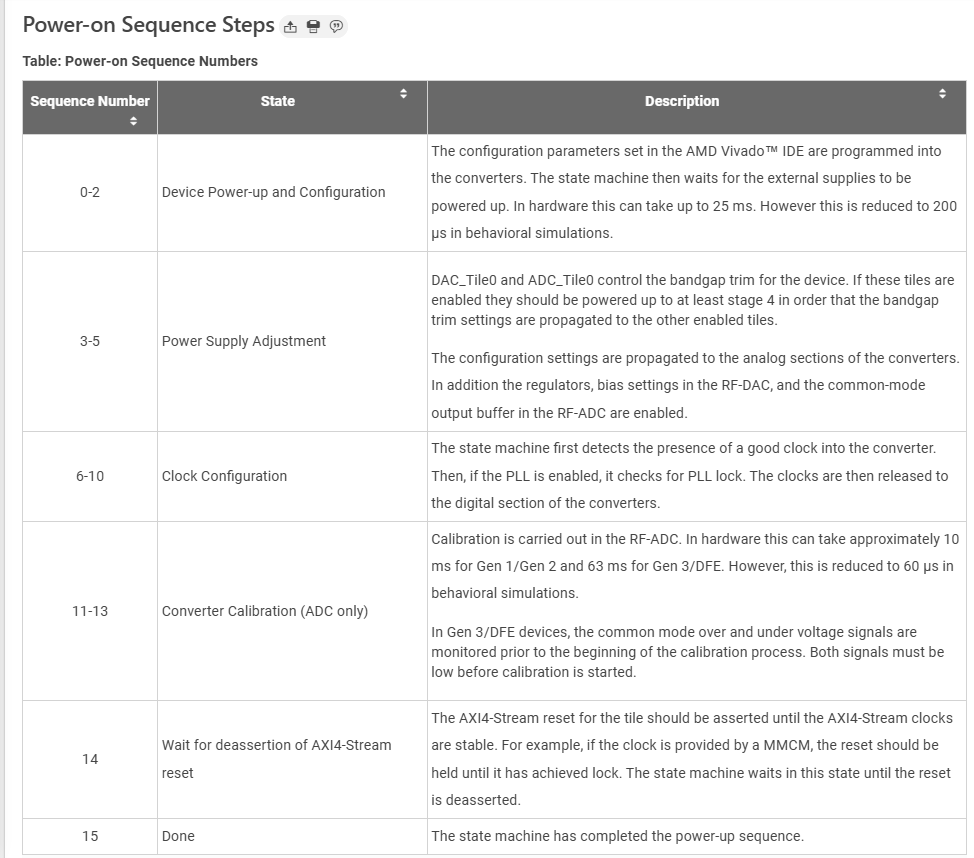

欲知詳情，請參閱《AMD Zynq UltraScale+ RFSoC RF Data Converter 產品指南》(PG269) 中的“開機序列步驟”。例如，在以上截圖中，ADC Tile 0 在 State 2 處失敗，這表示該拼塊的電源存在問題:
https://docs.amd.com/access/sources/dita/topic?Doc_Version=2.6%20English&url=pg269-rf-data-converter&resourceid=ipm1513277937008.html
從 System Controller GUI Utility 讀取電壓：
使用 “System Controller GUI Utility” 讀取所有電源調節器的電壓電平，并將其與預期值進行比較。通常在相應評估板用戶指南的 “Board Power System” 部分中會列出這些預期值。
如果任何電源調節器的電壓讀數偏離預期值，請檢查其對應的電源正常 LED 的狀態。電源 LED 未亮起且電壓讀數不正確通常表示相應電源調節器存在故障。在相應評估套件產品頁面的“Documentation”部分中可找到與 System Controller Utility 相關的文檔和文件。
注釋：對于 ZCU208 和 ZCU216 評估套件，System Controller GUI Utility 已集成到評估板接口測試實用程序中。您可以通過位于“Board Interface Test” 選項卡旁邊的“System Controller” 選項卡來訪問該工具。
