深入解析：電源系統中電壓與電流的“火眼金睛”——檢測技術大揭秘！
在任何電子系統中，精準地監測電壓和電流是確保系統穩定、安全運行，并優化其性能的關鍵。想象一下，如果無法知道電源的“健康狀況”，我們又如何能進行有效的控制和保護呢？今天，我們就來深入探討一下電源系統中電壓與電流檢測的奧秘。
Q1: 我們的系統是如何檢測輸入和輸出電壓的？
A1: 在我們的設計中，輸入和輸出電壓的檢測采用了不同的策略，但核心目標都是將電壓信號精確地 轉換 為微控制器（MCU）能夠識別的數字信號。
- 輸出電壓檢測：我們使用了一顆高性能的運放 LMC6482。它通過一個差分電路將輸出電壓按比例縮小，使其落在模數轉換器（ADC）的采樣范圍之內。隨后，MCU的ADC進行采樣，并通過軟件計算解算出真實的輸出電壓值。

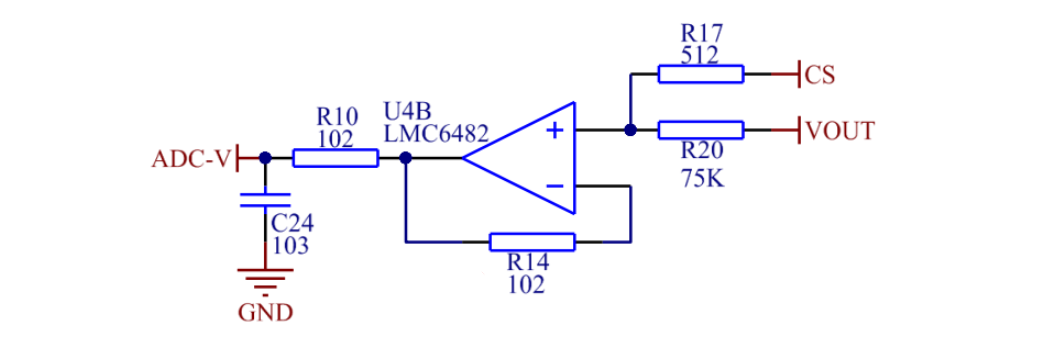

（圖示：輸出電壓檢測的簡化電路）
Q2: 為什么輸出電壓檢測要用到“差分電路”呢？
A2: 采用差分電路的主要目的是為了提高測量精度和抗干擾能力。在實際電路中，信號往往會受到各種噪聲的干擾，這些噪聲通常以共模電壓的形式存在。差分電路能夠有效地抑制這些共模噪聲，只放大我們真正關心的差模信號（即兩個輸入端之間的電壓差），從而得到更純凈、更準確的電壓測量結果。
Q3: 那么，輸出電流又是如何被檢測到的呢？
A3: 輸出電流的檢測同樣依賴于運放 LMC6482 構建的差分放大電路。
- 采樣電阻：我們使用了一個阻值為 10mΩ 的小電阻作為采樣電阻。當電流流過這個電阻時，會產生一個微小的壓降，這個壓降與流過的電流成正比（根據歐姆定律）。
- 位置選擇：這個采樣電阻被策略性地放置在電路的低端（即靠近地線的一側）。
- 信號放大：由于10mΩ的電阻很小，其上的壓降也極其微弱，不利于ADC直接采樣。因此，我們需要通過差分放大電路對其進行放大，以便ADC能夠準確讀取。

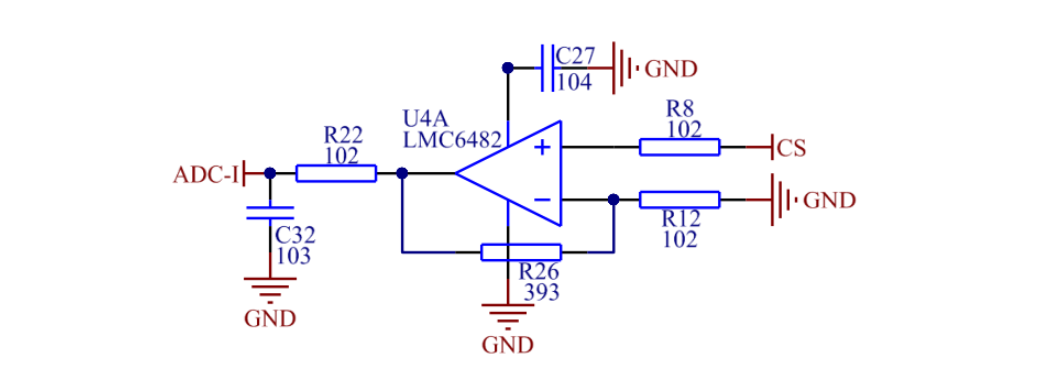

（圖示：輸出電流檢測的簡化電路）
Q4: 為什么采樣電阻要放在“低端”而不是“高端”？
A4: 將采樣 電阻 放在低端是一個非常重要的設計考量。如果將采樣電阻放在高端（即電源軌側），那么在電阻兩端產生的壓降就會疊加在一個較高的共模電壓上。這會給運放的共模抑制帶來挑戰，導致測量結果受到較大共模電壓的影響，從而降低采樣的準確性。放在低端則可以有效避免這個問題，使運放更容易精確地測量到電阻上的微小壓降。
Q5: 采樣電阻只有10mΩ，壓降很小，為什么還要放大呢？
A5: 這是一個很好的問題！10mΩ的采樣電阻確實會產生非常小的壓降（例如，1A電流只產生10mV的壓降）。直接用ADC采樣這么小的電壓信號，會面臨幾個問題：
- 分辨率不足：ADC的量化步長可能不足以精確分辨出如此微小的電壓變化。
- 噪聲干擾：微弱的信號更容易受到電路中各種噪聲的干擾，導致測量結果不準確或波動大。
- 動態范圍：通過放大，我們可以將這個小信號提升到ADC更佳的輸入范圍，充分利用ADC的動態范圍，從而提高測量的精度和穩定性。
所以，放大是必不可少的步驟。

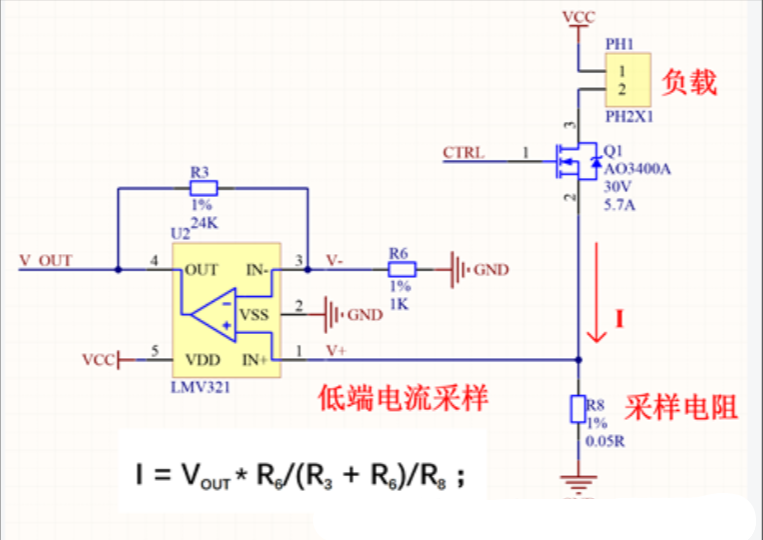

Q6: 能詳細解釋一下“低端運放電流檢測方法”的原理嗎？
A6: 低端電流檢測電路利用了運放的兩個基本特性來實現電流到電壓的轉換：
- 虛短特性 (Virtual Short)：理想運放的同相輸入端（V+）和反相輸入端（V-）的電壓近似相等，即 V+ = V-。
- 虛斷特性 (Virtual Open)：理想運放的輸入端沒有電流流入或流出。這意味著通過電阻R3和R6的電流是相等的。
根據這兩個特性，我們可以推導出電流I與輸出電壓VOUT的關系：
- 根據虛斷特性，流經R3和R6的電流相等：
(VOUT - V-) / R3 = V- / R6 - 根據虛短特性，V- = V+。代入上式：
(VOUT - V+) / R3 = V+ / R6 - 整理可得：
VOUT * R6 = V+ * (R3 + R6) - 所以：
VOUT = V+ * (R3 + R6) / R6 - 同時，同相輸入端V+上的電壓是由電流I流過采樣電阻R8產生的：
V+ = I * R8 - 將V+代入VOUT的表達式，并重新整理，即可得到電流I的表達式：
I = V+ / R8 = (VOUT * R6 / (R3 + R6)) / R8
最終簡化為：I = VOUT * R6 / (R8 * (R3 + R6))
通過調整R3、R6和R8的阻值，我們可以將電流I轉化為一個適合 ADC 采樣的VOUT電壓。

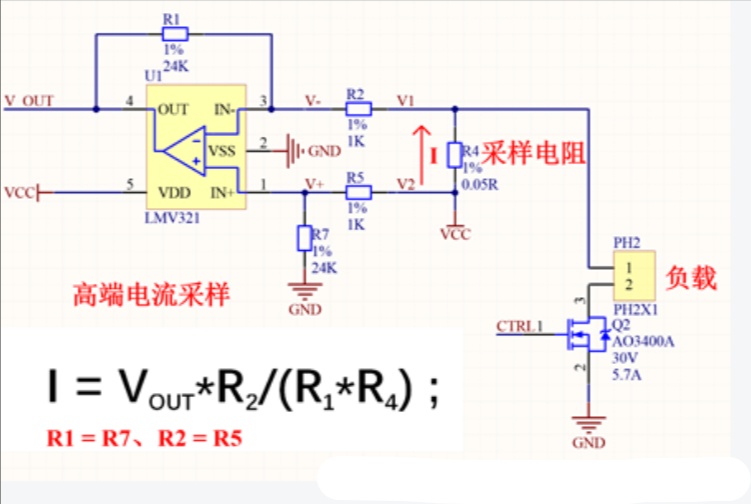

Q7: 那“高端電流檢測電路”又是如何工作的呢？
A7: 高端電流檢測電路通常用于需要檢測高側電流的場景，其原理相對復雜一些，但同樣是基于運放的虛短和虛斷特性。
我們的目標是找到輸出電壓VOUT與采樣電阻R4上的壓降（即V2-V1）之間的關系。
- 輸入端分析 (虛斷)
- 同相輸入端V+上的電流關系：
V+ / R7 = (V2 - V+) / R5
- 虛短特性
- 反相輸入端分析 (虛斷)
- 流經R1和R2的電流相等：
(V- - VOUT) / R1 = (V1 - V-) / R2
- 常見配置：為了簡化計算和實現特定的增益，通常會設置 R1 = R7 且 R2 = R5。
綜合上述關系并進行復雜的代數運算（此處省略詳細推導過程），我們可以得到：
VOUT = (V2 - V1) * R1 / R2- 而我們知道，采樣電阻R4上的壓降 V2 - V1 = I * R4
所以，將 I * R4 代入VOUT的 表達式 ，即可得到電流I的最終計算公式：
I = VOUT * R2 / (R1 * R4)
這個電路的優勢在于，即使采樣電阻位于高電位側，也能通過運放精確地檢測其上的壓降，從而計算出電流。
總結：
無論是電壓還是電流檢測，核心思想都是利用運放的特性將待測物理量（電壓、電流）轉換為一個MCU ADC能夠識別和測量的電壓信號。理解這些電路的原理，特別是虛短、虛斷以及采樣電阻的放置策略，對于設計穩定、精確的電源監控系統至關重要。希望通過這次 問答 ，您對電源檢測技術有了更深入的了解！
