簡 介: 本文探討了一個三極直接耦合放大電路的設計問題。初始使用AI工具設計的電路參數看似可行,但仿真顯示Q1晶體管處于異常工作狀態(BC結正向偏置)。通過重新調整電阻參數,特別是將反饋電阻R8設為10MΩ后,電路實現了正常放大功能,輸出信號達到輸入信號的121倍。實驗表明,當反饋電阻改為100kΩ時,放大倍數降至50倍。這一案例揭示了AI輔助設計的局限性,強調工程師必須掌握電路原理才能正確判斷和修正AI給出的設計方案。最終電路驗證了合理參數配置對確保放大器正常工作的重要性。
關鍵詞:AI,欺騙,三極直接耦合電路

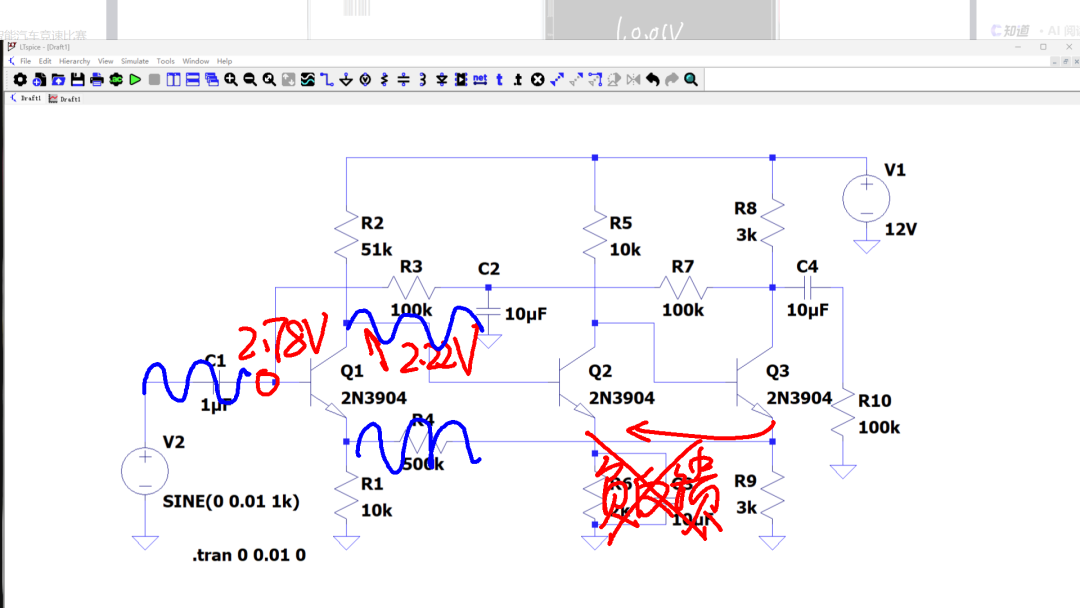

??在上課前,我們收到B站朋友發送過來的這樣一個電路圖討論,我們對豆包給出的電路設計參數進行了仿真,開始似乎覺得它的輸出電壓是輸入電壓的放大信號,整個電路工作正常。不過后來呢B站朋友給出了具體電路仿真結果,發現這個電路實際上工作在異常狀態,也就是第1級Q1的基極電壓為2.78伏,但是它對應的集電電壓只有2.2伏,這就說明它對應的BC節,實際上是正向偏置。這樣就造成該級三極管并沒有處在放大狀態。通過仿真波形可以看到,對于Q1它的發射極、集電極的信號,實際上都是與輸入信號同相的。這就問題大了,也就是整個電路實際上并沒有工作在負反饋狀態下,因此,上面參數也就是豆包給出的參數,并不是一個正確的電路配置參數。下面我們需要重新給電路進行設計參數,使得它每級工作在正常的電壓放大狀態。

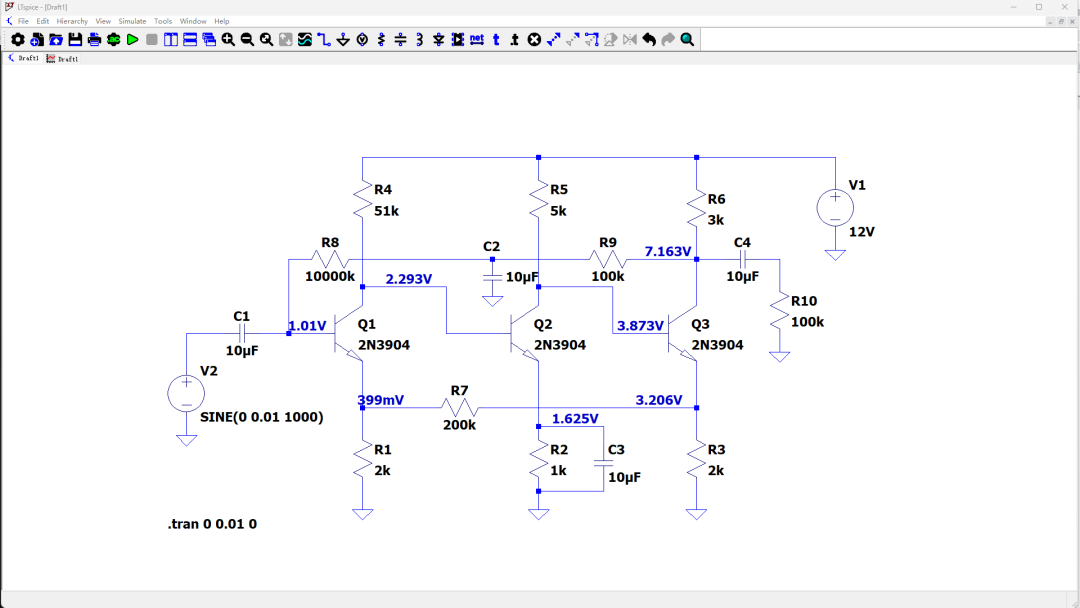

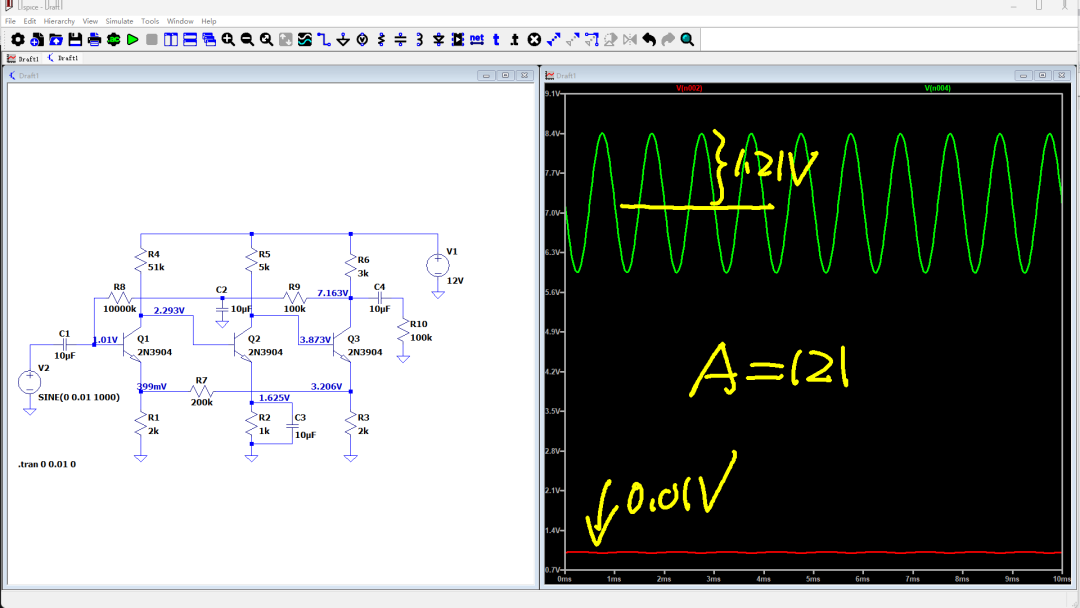

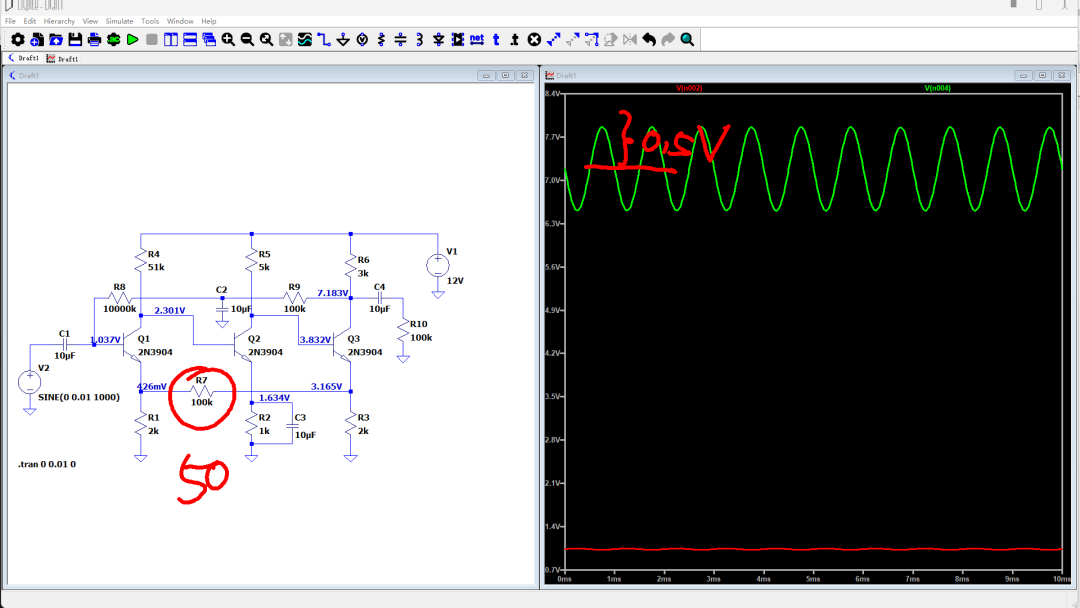

??在這里重新調整了三級直接耦合放大電路的電阻參數,通過仿真可以看到Q1正處在放大狀態,同樣對于Q2,它的偏置也是工作在放大狀態,Q3也工作在放大狀態,這里最主要是調整了反饋電阻R8,使它的阻值達到10兆歐姆。我們可以看到這個電路,它的確可以對輸入的10毫伏的交流信號進行放大,輸出信號的幅度峰值達到1.21伏,相對于輸入信號的10毫伏的峰值來說,現在電路放大的倍數為121倍,這個比例比起電路中反饋電阻所對應的放大倍數要高,如果調整電路中反饋電阻的比值,將Rt修改為100K歐姆,這樣電路它的放大倍數下降,對應的現在放大倍數為50倍左右,那此時可以。那可以看到信號中的幅度由原來的1.1伏降低到0.5伏左右,對應的50倍50倍的放大倍數。


本文討論了一個有趣的三極直流耦合放大電路,在開始我們使用了豆包對電路參數進行設計,誰知道差一點被豆包給騙了。豆包睜著眼睛說瞎話,給出了一個似乎能工作的電路參數設計,但從仔細仿真結果來看,電路實際上處在異常工作狀態下。后面經過對參數的調整,使得電路工作在正常狀態,能夠完成對信號進行放大了。這也說明我們不能夠一味的依靠AI,它只能給給出我們似乎是正確的電路設計,如果我們不具備對電路工作原理的判斷,最終我們可能沒有很好的駕馭AI,反而被AI所欺騙。這也是所這個有趣的電路給我們所得到的啟示。
