電科思儀的1650E高端任意波形發生器又升級啦！正式推出40GSa/s采樣率波形發生選件（1650E-H400）。輸出瞬時帶寬提升至15GHz，脈沖上升時間低于25ps，每通道最大存儲深度16G樣點，實現國產高端任意波形發生器產品的進一步突破。
該選件可廣泛應用于太赫茲通信、光通信、高速集成電路等領域的大帶寬信號模擬測試，以及量子計算、AI、6G通信等前沿領域科學研究，助力相關領域突破技術壁壘、實現產業升級。

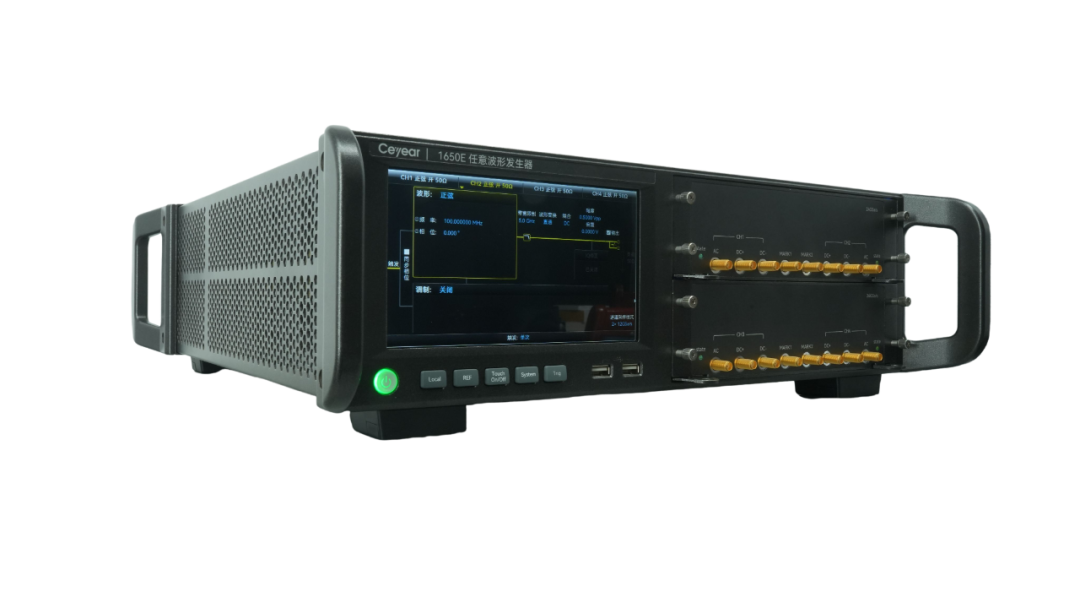

圖1 1650E任意波形發生器
大帶寬：最高采樣率40GSa/s，最大輸出瞬時帶寬15GHz，能夠模擬生成帶寬復雜信號。

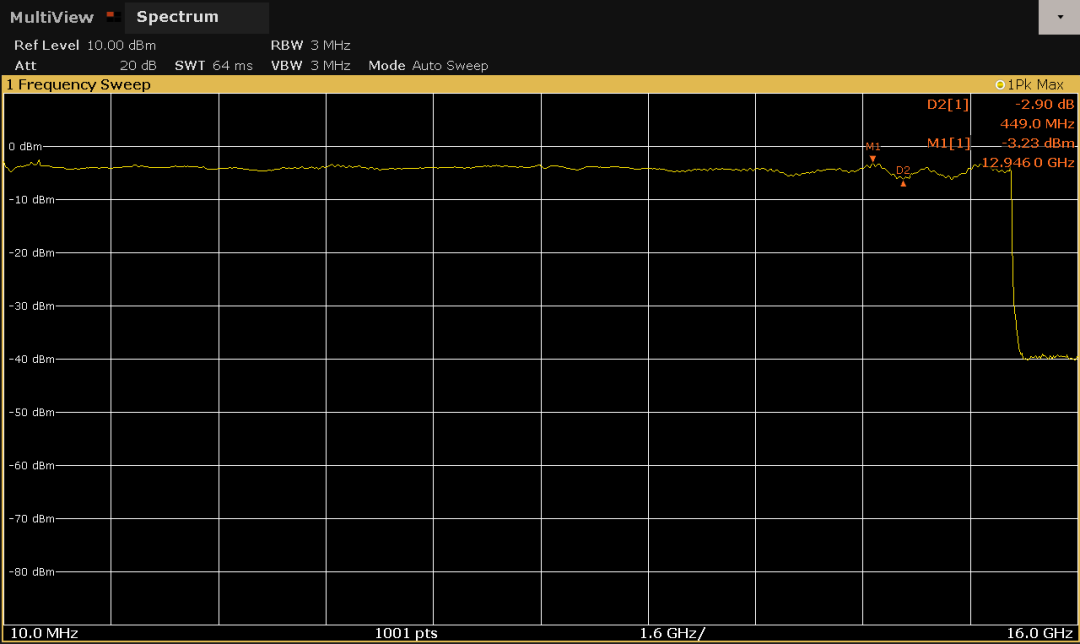

圖2 15GHz瞬時帶寬信號平坦度2.9dB
超快沿：得益于40GSa/s高采樣率，輸出脈沖的上升時間低于25ps，滿足雷達、集成電路、汽車電子等領域對快沿脈沖的測試需求。

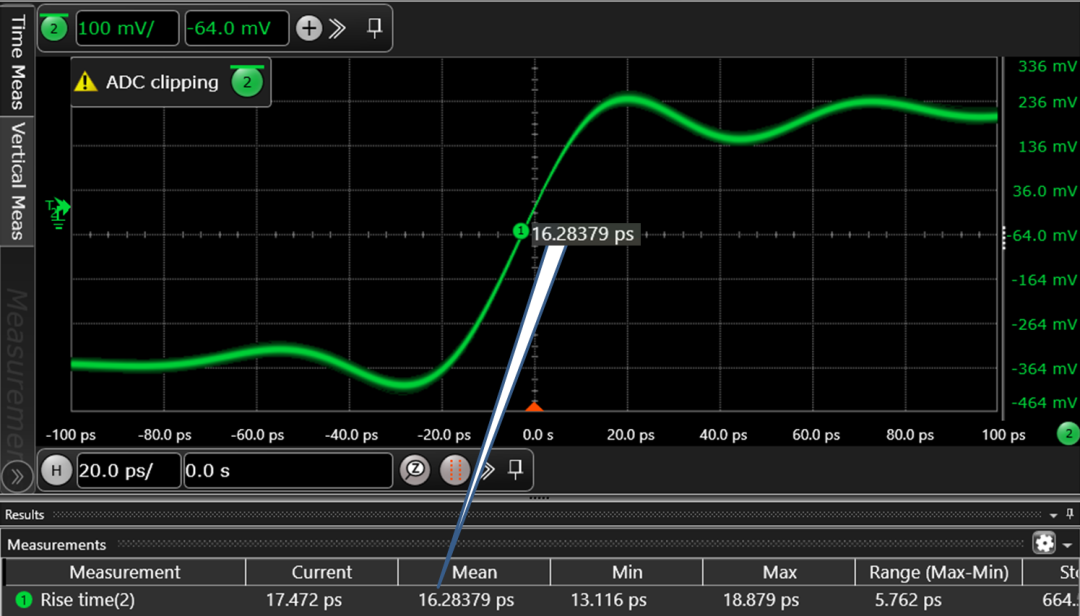

圖3 快沿脈沖生成
深存儲：每通道最大存儲深度達16G樣點，在40GSa/s采樣率下能支持長達400ms的波形不重復回放，可實現長時高保真信號生成。
能提供強大的波形序列播放功能，可對序列波段的形狀、播放順序、重復次數等進行靈活配置，并支持用戶根據需求自定義編輯波形文件，從而快速適應各種測試任務。
輸出延時精密可調：采用基于專利保護的延時精密調節技術，可實現1ps步進的延時調節，滿足多通道測試應用場景對通道嚴格對齊需求。

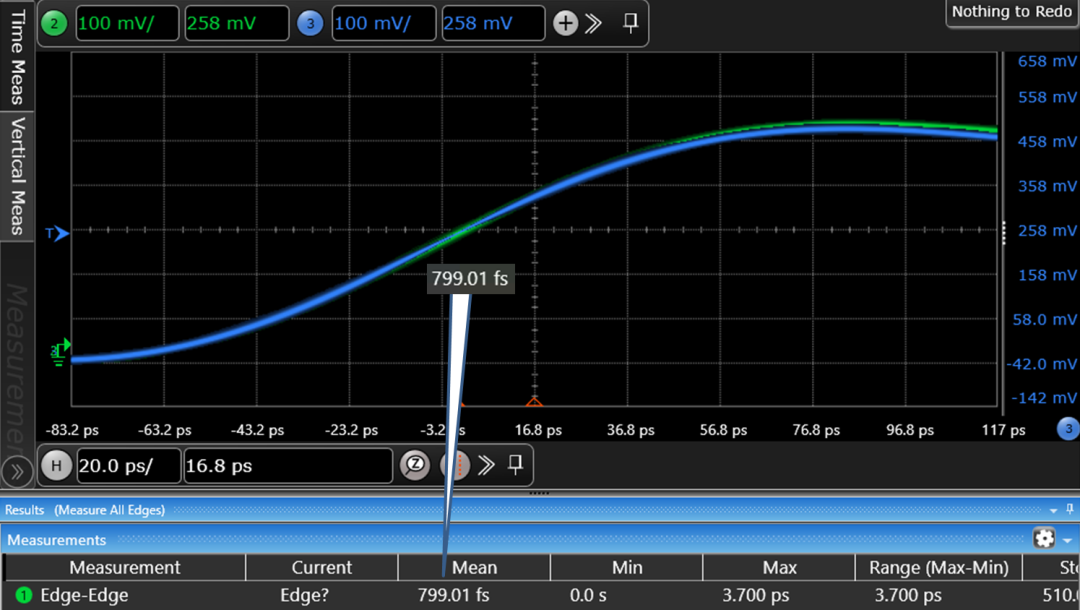

圖4 通道間同步
復雜信號模擬生成：不僅能夠精準生成標準波形，還能夠靈活模擬復雜環境信號，生成線性調頻、噪聲、多脈沖、矢量調制等復雜信號或多個信號合成，助力客戶完成接收機抗干擾測試、復雜環境下穩定性測試等專業測試任務。

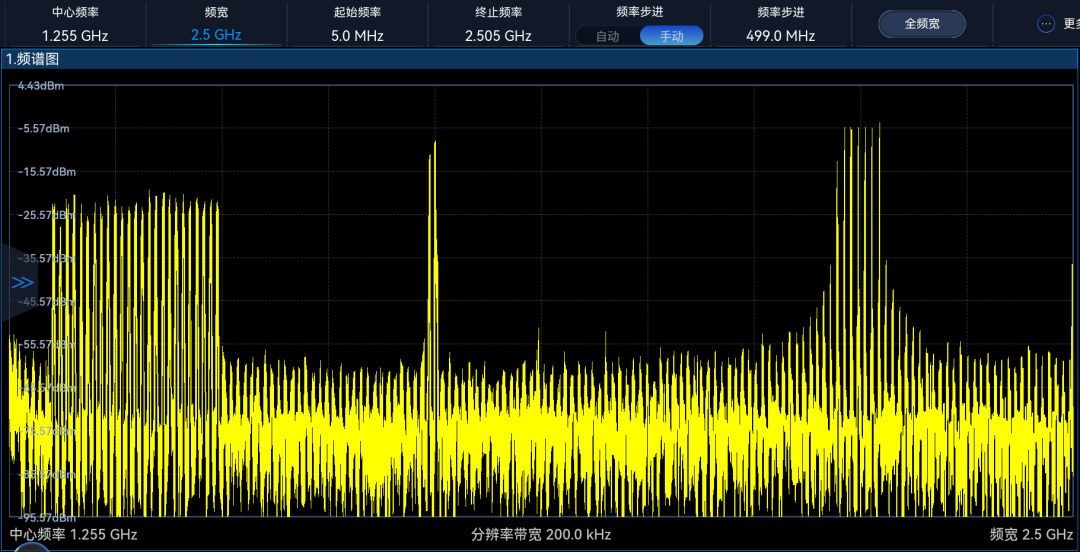

圖5 復雜電磁環境信號模擬
高速串行信號模擬生成：以其15GHz超大帶寬與卓越的信號模擬能力，精準塑造NRZ、PAM4等串行測試信號的復雜眼圖和瞬態細節，支持電平靈活編輯，為SerDes、光模塊測試以及數據中心建設提供支撐。

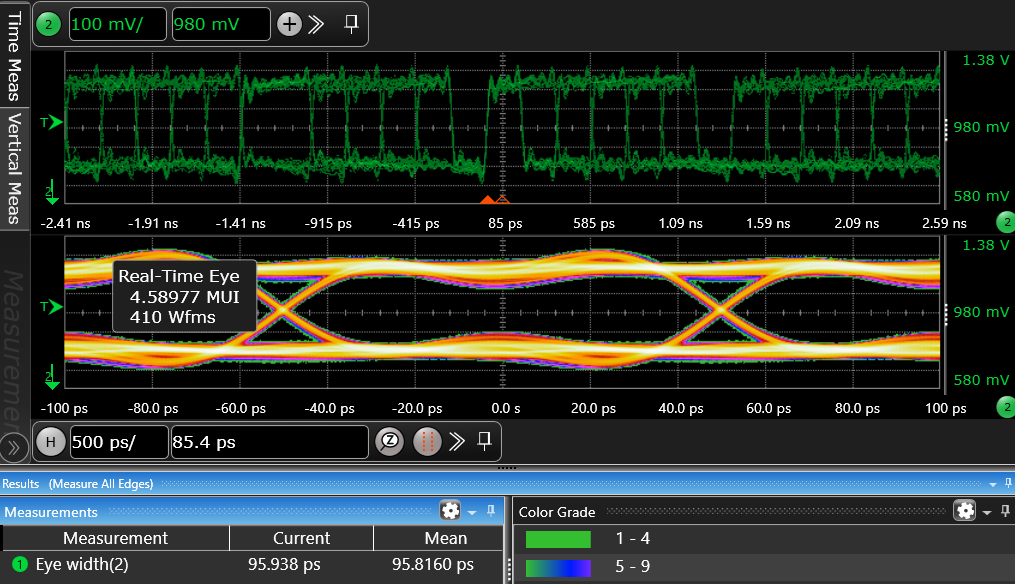

圖6 10Gbps NRZ眼圖
1650E-H400任意波形發生選件具備高采樣率、大帶寬、超快沿與深存儲等能力，可為通信、雷達、6G、AI等領域的自主創新提供強大的信號模擬測試支撐。
