高壓C-V測量，為什么正在成為功率器件研發的關鍵能力？

傳統C-V測試通常工作在較低偏置條件下，因此很多測試系統的設計重點集中在基礎電容測量能力。但在新一代功率器件中，這種能力已經逐漸無法滿足實際研發需求。

例如在SiC MOSFET中，器件需要在更高偏置電壓下觀察耗盡層變化以及界面態行為；在高壓LDMOS中，寄生參數與結電容變化范圍明顯增大；而在MEMS與TFT等結構中，器件本身則會對偏置穩定性與建立時間提出更高要求。與此同時，高壓條件下還會同步放大：

?  漏電流影響
?  雜散電容影響
?  建立時間變化
? 偏置穩定性問題
?  電源噪聲影響

很多人會認為，高壓C-V測試的核心問題只是“提供更高電壓”。但從實際工程角度來看，真正困難的是：高壓、大電流、小信號、高穩定性需要同時成立。在高壓偏置條件下，器件往往需要更長時間達到穩定狀態（Equilibrium）。如果在器件尚未穩定之前直接進行測量，最終結果往往會出現明顯偏差。與此同時，高壓條件下的寄生效應也會同步增強。原本在低壓測試中可以忽略的雜散電容、漏電流與連接影響，在高壓環境中都會被明顯放大。

尤其對于寬禁帶功率器件而言，材料本身界面態、氧化層缺陷以及缺陷密度變化更加復雜，因此：

?  閾值電壓提取
?  氧化層可靠性
?  Breakdown行為
?  摻雜濃度分析
?  長期穩定性評估

都會更加依賴高壓C-V測試結果。因此，高壓C-V測試真正困難的地方，從來不是“電壓不夠”，而是：如何在高壓條件下，依然獲得可信的數據。

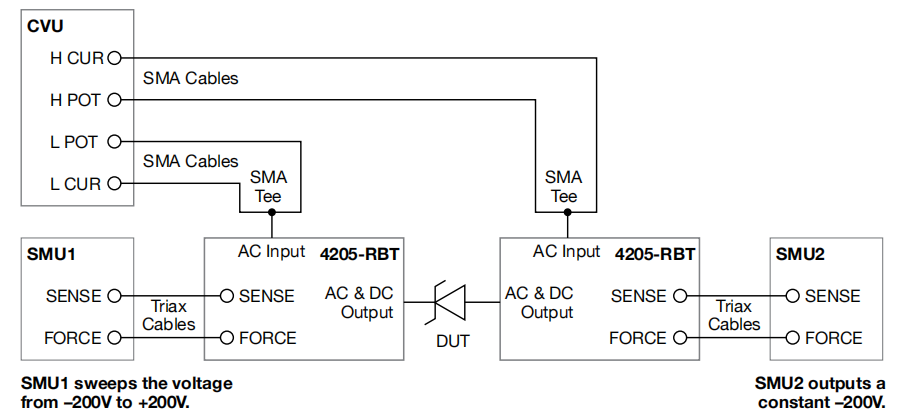

圖1. 用于肖特基二極管測試的高壓C-V連接

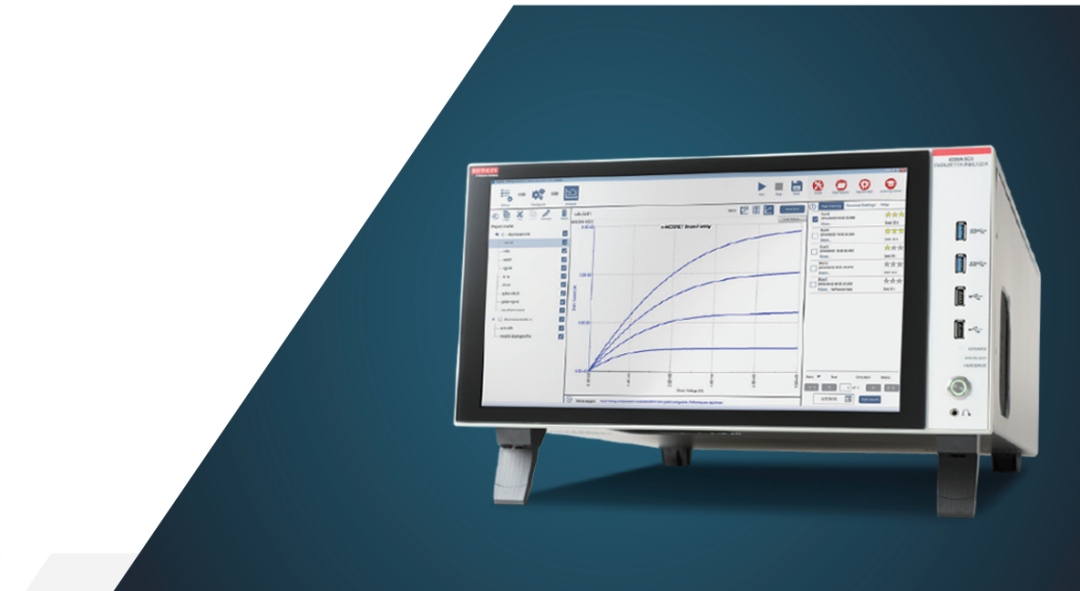

針對上述挑戰，Tektronix通過4200A-SCS參數分析平臺與4200-CVU-PWR模塊，構建了一套完整的高壓大電流C-V測試架構。這套方案的核心，并不是單獨增加偏置能力，而是通過：

?  SMU
?  CVU
?  Bias Tee
?  高壓偏置路徑

進行系統化組合，實現高壓偏置與高精度電容測量同步完成。其中，4200-CVU-PWR能夠通過Bias Tee架構，將高壓直流偏置與交流測試信號進行有效隔離。這樣既能夠維持高壓偏置能力，又可以保證交流電容測量精度。在很多傳統架構中，高壓偏置與小信號測量往往相互干擾。而通過系統級架構設計，可以更好地解決：偏置穩定性、電容測量精度、高頻響應、建立時間和自動化連接等問題。

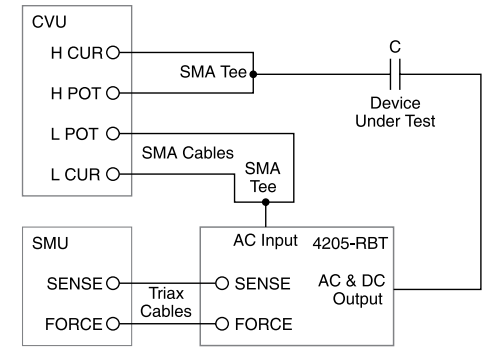

圖2. 使用一個偏置節進行高壓C-V測量的器件連接

在很多項目中，硬件能力并不是唯一挑戰。真正復雜的部分，往往來自測試流程本身。尤其是在高壓C-V測試中，工程師通常需要同時管理：

?  偏置設置
?  建立時間
?  Compensation
?  電容掃描
?  數據記錄
?  參數提取

如果完全依賴手動流程，不僅效率較低，也容易因為人為操作導致測試重復性下降。Clarius軟件的重要意義，在于它將復雜測試流程進行了工程化與自動化。通過SweepV、CvsT、Open Compensation、Short Compensation等功能，工程師可以快速建立測試流程，并實現更加一致的測試結果。

與此同時，Project Tree結構也能夠幫助用戶更方便地管理不同器件與測試流程。對于需要長期進行器件研發與可靠性驗證的團隊而言，這種工程化能力的重要性，往往并不亞于硬件本身。

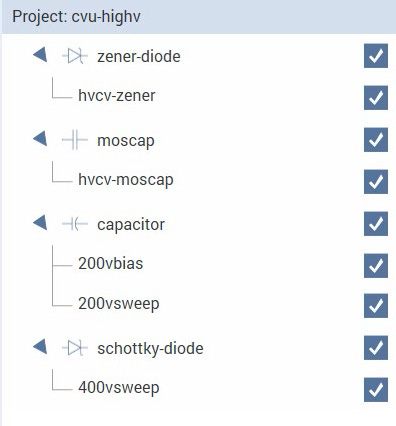

圖3. 高壓C-V測試（cvu_highv）項目的項目樹

在MOSCAP測試中，高壓C-V能夠進一步用于分析：

?  閾值電壓
?  Flatband Voltage
?  氧化層厚度
?  摻雜濃度
?  界面態行為

這些參數對于器件可靠性與工藝優化都具有重要意義。而在高壓電容器測試中，工程師通常更加關注器件隨時間變化過程中的穩定性與equilibrium行為。因為很多器件在高壓條件下并不會立即穩定，而是需要一定時間完成電荷重新分布。

在肖特基二極管測試中，則需要實現更高偏置條件下的穩定測量。例如在SiC肖特基結構中，0–400V differential的高壓偏置能力，已經開始成為很多研發場景中的真實需求。這些應用也意味著高壓C-V測試正在從“實驗室研究”，逐漸進入真實器件研發流程。

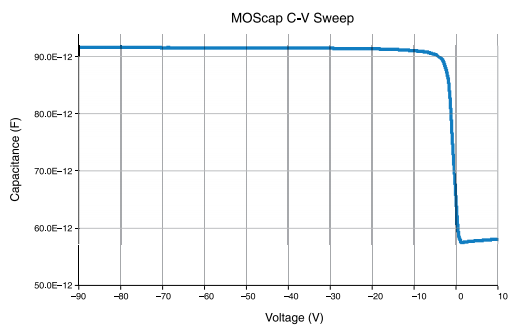

圖4. MOS電容器的高壓C-V掃描

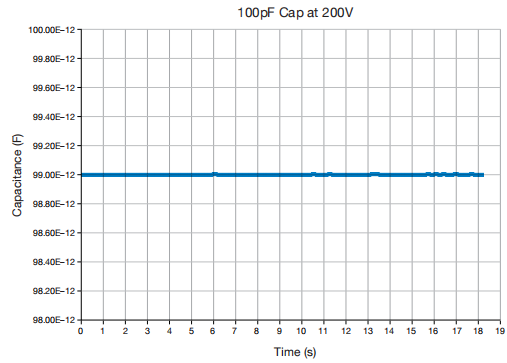

圖5. 電容與時間測量

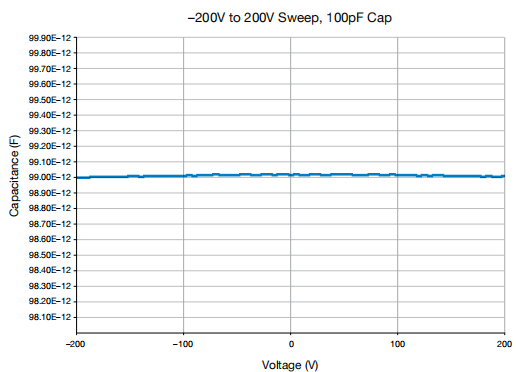

圖6. ±200 C-V掃描100pF電容器

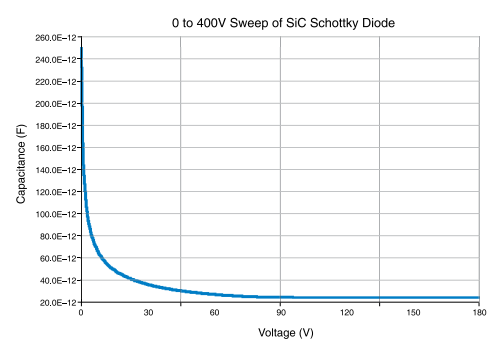

圖7. 肖特基二極管的高壓C-V掃描結果

過去，高壓C-V測試關注的是：“能不能測”。而現在，行業更加關注的是：

?  能否穩定測量
?  能否自動化測量
?  能否長期保持一致性
?  能否真正理解器件行為

隨著寬禁帶功率器件與高壓結構器件快速發展，高壓大電流C-V測試正在成為器件研發中的關鍵能力。對于工程師而言，測試已經不再只是獲取參數，而是在通過測試真正理解器件本身。想進一步了解高壓大電流C-V測試方案？掃描文中二維碼獲取完整應用指南。
