如何為開關三極管選擇合適的基極電阻？

    在使用三極管（BJT）作為電子開關時，正確選擇基極電阻（Rb）和集電極電阻（Rc）是確保電路穩定可靠運行的關鍵。與MOS管不同，三極管的基極必須串聯一個限流電阻，否則過大的基極電流可能會燒毀三極管，甚至損壞驅動它工作的微控制器（MCU）引腳。

    本文將以常見的NPN型三極管MMBT3904為例，系統地介紹如何通過計算來選擇這兩個關鍵電阻。

電路模型

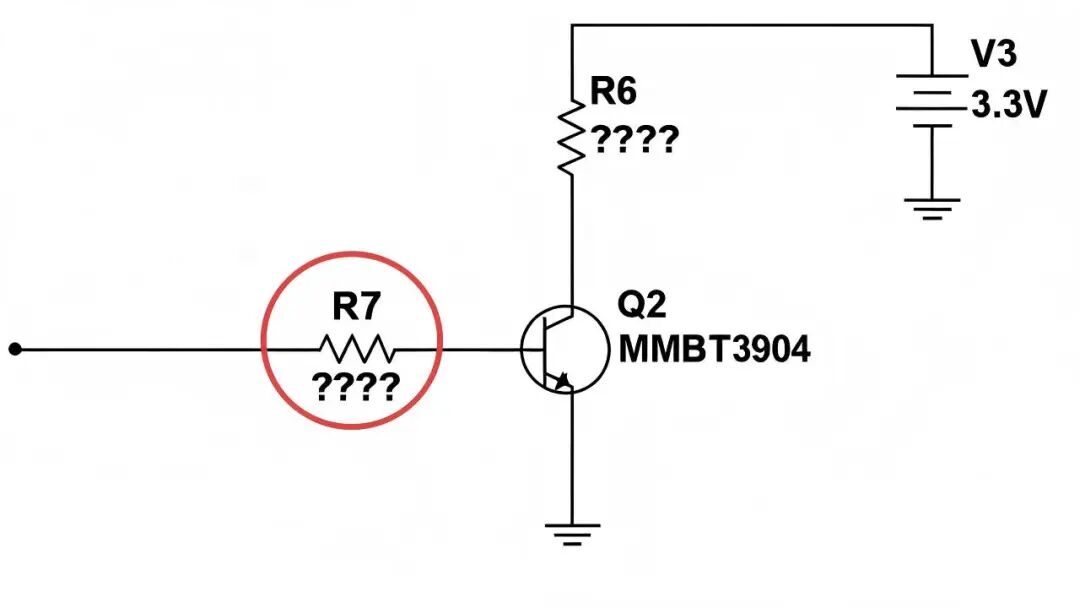

我們以上圖所示的低邊開關電路（Low-Side Switch）為例進行分析：

• Q2 (MMBT3904): 核心開關元件。

• V3 (3.3V): 集電極電路的電源電壓。

• R6: 集電極電阻（Rc），連接在電源和集電極之間。


• R7: 基極電阻（Rb），連接在控制信號源和基極之間。

• 控制信號: 來自單片機引腳，高電平（如3.3V）使三極管導通，低電平（0V）使其截止。

我們的設計目標是：當輸入為高電平時，三極管進入飽和區（完全導通）；當輸入為低電平時，三極管進入截止區（完全關閉）。

    集電極電阻Rc的選擇通常取決于負載的需求。在我們的示例中，Rc本身就是負載（或負載的限流電阻）。它的主要作用是確定三極管飽和導通時的集電極電流（Ic）。

    飽和導通時，集電極與發射極之間的壓降 Vce(sat) 會變得很小（通常在0.1V ~ 0.3V之間，可查閱datasheet）。

    因此，集電極電流 Ic 可以通過歐姆定律計算：

Ic = (Vcc - Vce(sat)) / Rc

為了簡化計算，當 Vcc 遠大于 Vce(sat) 時，我們可以近似認為：

Ic ≈ Vcc / Rc

【實例計算】

    假設我們根據經驗或功耗要求，選擇 Rc (R6) = 10kΩ。電源電壓 Vcc = 3.3V。

計算出的集電極電流 Ic ≈ 3.3V / 10kΩ = 0.33mA。

    這個電流遠小于MMBT3904的最大集電極電流（200mA），因此是完全安全的。在實際應用中，您可以根據具體負載（如LED的亮度、繼電器線圈的驅動電流等）來確定所需的Ic，并反推出Rc的值。

    基極電阻Rb的選擇是設計的核心，其目標是提供足夠但不過大的基極電流（Ib），以確保三極管能夠進入深度飽和狀態。

計算過程遵循以下步驟：

1. 查找最小直流電流增益 (hFE_min)

• 什么是hFE？ hFE（也記作 β）是三極管的直流電流增益，表示集電極電流與基極電流的比值 (hFE = I_C / I_B)。這是三極管最重要的參數之一。


• 為何要用最小值？ hFE值存在顯著的個體差異，并且會隨溫度和電流變化。為了確保電路在最壞情況下也能正常工作（即買到的任何一顆同型號三極管都能飽和），我們必須使用數據手冊（Datasheet）中提供的hFE最小值進行設計。

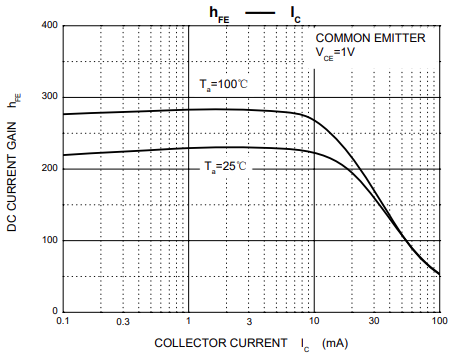

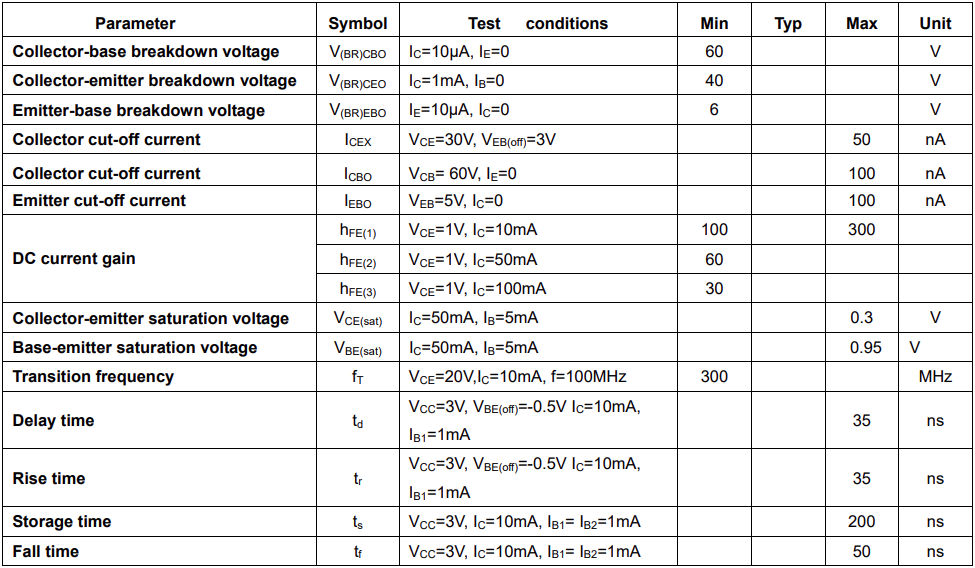

查閱MMBT3904的數據手冊，我們可以找到hFE的參數表：

我們的目標I_C是0.33mA，介于0.1mA和1mA之間。我們可以保守地估算，在此工作點下，hFE_min ≈ 65。

2. 計算臨界飽和基極電流 (I_B_sat)

臨界飽和基極電流是指剛好能使三極管達到飽和狀態所需的最小基極電流。

Ib_sat = Ic / hFE_min

【實例計算】

Ib_sat = 0.33mA / 65 ≈ 5.1μA

3. 施加安全余量（Overdrive Factor）

為了確保三極管能穩定地工作在深度飽和區，而不是在飽和與放大區的邊緣徘徊，我們需要提供比 Ib_sat 更大的電流。通常我們會引入一個2到10倍的“過驅動系數”。這里我們選擇2倍作為安全余量。

Ib_design = Ib_sat × Overdrive_Factor

【實例計算】

Ib_design = 5.1μA × 2 ≈ 10μA (取整)

4. 計算基極電阻 (Rb)

基極電阻的值由輸入電壓、三極管基極-發射極導通壓降 Vbe(sat) 和我們設計好的基極電流 Ib_design 共同決定。

Rb = (Vin - Vbe(sat)) / Ib_design

• Vin: 驅動信號的高電平電壓，這里是3.3V。

• Vbe(sat): 基極-發射極飽和壓降，對于硅三極管，通常取 0.7V 作為典型值。

【實例計算】

Rb (R7) = (3.3V - 0.7V) / 10μA = 2.6V / 0.00001A = 260kΩ

5. 選擇標準電阻值

計算出的260kΩ并非標準電阻值。在選擇時，我們應選擇一個等于或小于計算值的最接近的標準電阻，以保證基極電流不小于我們的設計值。常用的E24系列標準電阻中，220kΩ 是一個合適的選擇。選擇220kΩ會使基極電流略微增大，從而讓三極管飽和得更徹底。
