南京華合半導體科技有限公司正式推出X頻段單通道3.5/4瓦反無人機全集成相控陣芯片，重新定義反無人機相控陣SIP模組。目前我司已形成反無人機全集成相控陣芯片1/2/3/3.5/4瓦，芯片系列，適配不同終端客戶需求。
01
產品介紹
X波段全集成HH03-0812TR-P35芯片，集成開關、限幅、低噪放、功放功能。
該產品通過完全自主的器件改進設計-工藝整合-模型精確提取-PDK編寫，全鏈條全棧改進，為國內首顆功率突破4瓦的反無領域全集成相控陣芯片。
該產品適用于反無人機相控陣終端天線領域，特別適用于SIP架構，更高的輸出功率、更佳的效率、極低的噪聲特性。
02
產品亮點
內部全集成芯片，發射端實現功率3.5/4瓦功率可調，靈活適配不同規格的相控陣天線開發要求，可大幅增加相控陣系統探測距離；
業內最高效率，全段頻段PAE突破35%；
極低的噪聲，全段噪聲系數<2.5dB。
高耐功率，耐功率值突破5瓦。
全國產工藝，保障供應鏈安全。
同時我司推出
X波段0.1W-10W 全系列砷化鎵功放芯片（0812P22/0812P29/0812P33/0812P34/0812P35/0812P37/0812P40）；
砷化鎵功放芯片4-8GHz 1/2瓦、5-10GHz 2/5瓦功放芯片；
氮化鎵功放芯片6-18GHz 10瓦、6-18GHz 20瓦功放芯片；
03
產品信息
HH03-0812TR-P35 Key Technical Indicators and Applications
Working frequency: 8~12 GHz
Saturation output power of the transmit channel: 35.5 dBm
Transmission channel power additional efficiency: 35%
Transmit channel power gain: 25 dB
Receiving channel P1dB input power: -19 dBm
Receiving channel gain: 25 dB
Receiving channel noise figure: 2.5 dB
Sizes: 3.36 mm×3.14 mm×0.075 mm
Functional block diagram

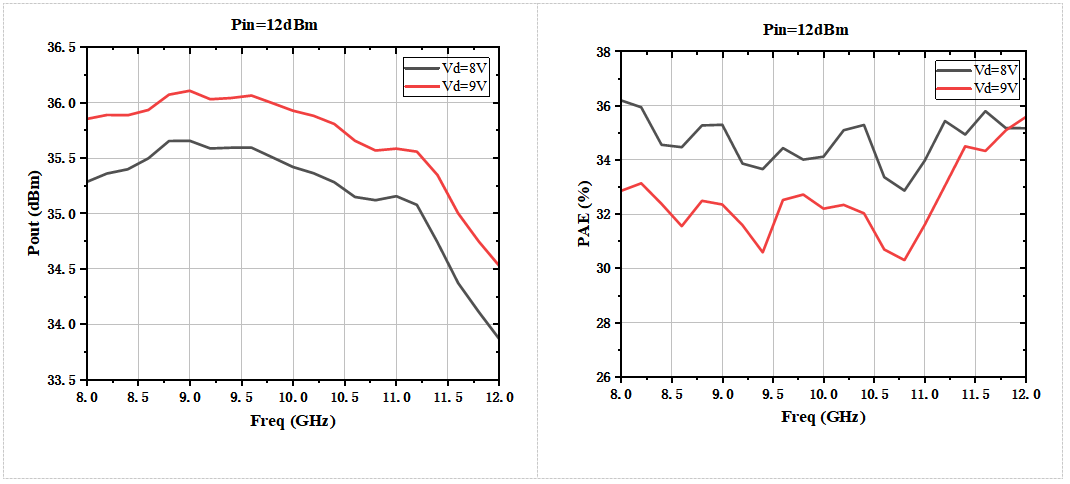

Key Technical Specifications-Transmit Channel:

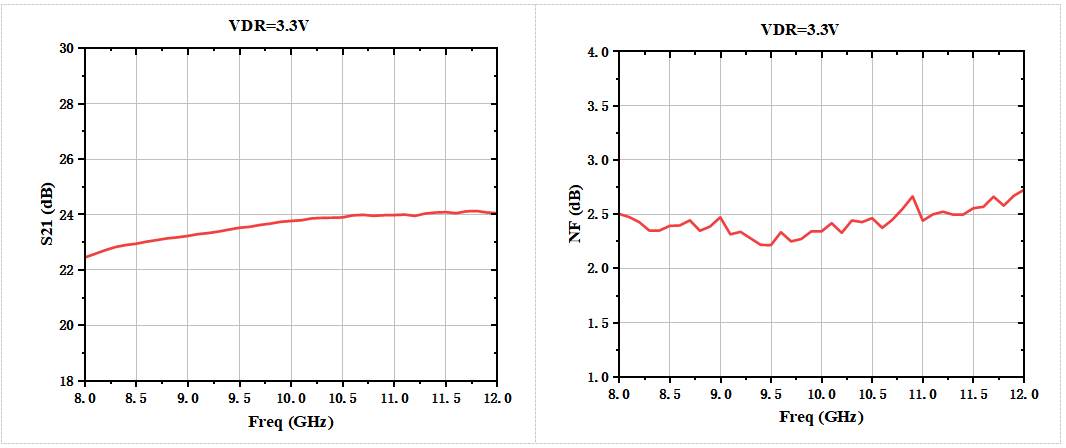

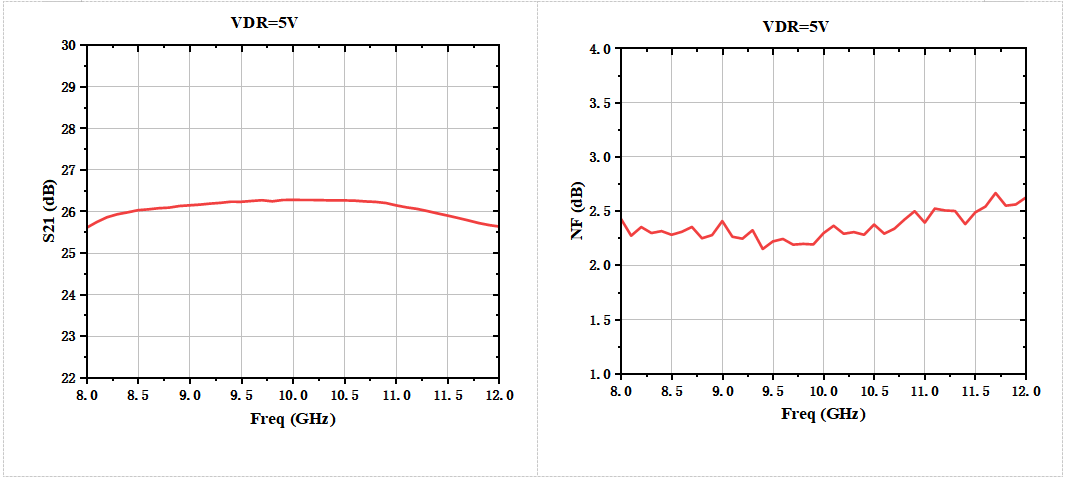

Key Technical Specifications- Receiving Channel:
更多產品手冊信息請微信查詢小程序
