——Brian Dipert，EDN 副主編兼特約編輯
兩款設備，同一制造商，外觀相似，尺寸幾乎一致，卻使用了不同的品牌名稱。那么內部構造呢？
在暫停了一個月的 TP-Link 智能插座拆解節奏后，我又回來了。這一次，我們要拆的是 Tapo P105。

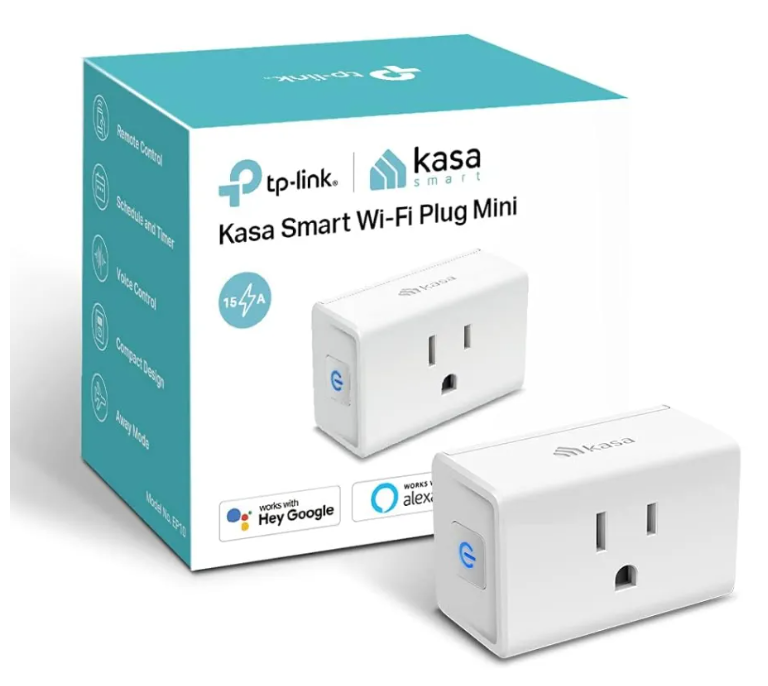

早在 12 月初，我曾提到它是“看似等同于 Kasa EP10 的 Tapo 版本”。隨后我對 Kasa EP10 進行了拆解??拆開美國市售的TP-Link EP10插座：是硬件縮水了，還是軟件得背鍋？。
確實，這兩者在很多方面非常相似：
Kasa EP10 標稱尺寸為 2.36 × 1.50 × 1.21 英寸（60 × 38 × 33 毫米），而 Tapo P105 的尺寸幾乎相同（英制單位下完全一致，公制單位則完全相同）：2.4 × 1.5 × 1.3 英寸（60 × 38 × 33 毫米）。
兩者均支持最高 15 A 的負載電流切換。
兩者都支持 Amazon（Alexa）、Google（Assistant 與 Gemini）以及三星（SmartThings）的智能設備協議，同時還兼容廠商自有的通信方案。
換個名字的智能插座……

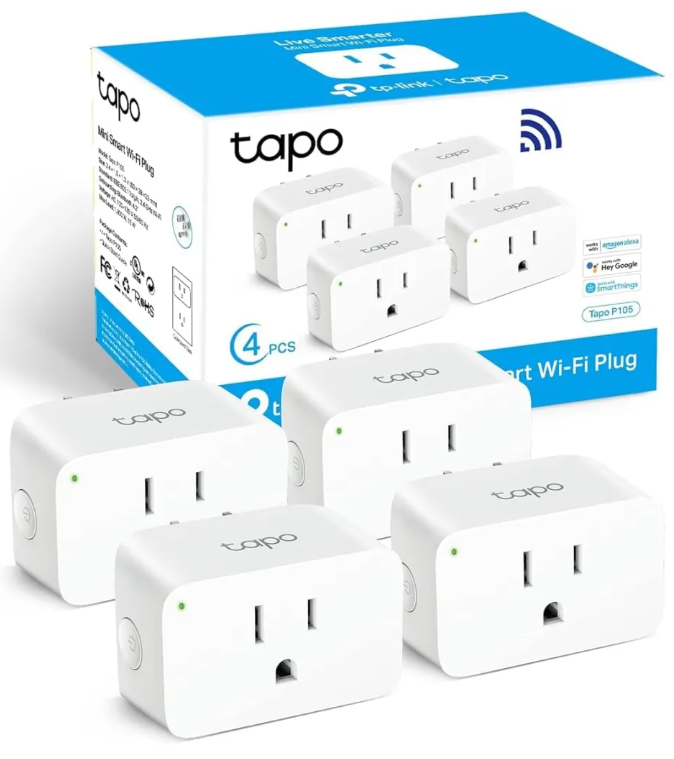

不過，最后一點也暗示了兩者至少存在細微差異。前者是 Kasa EP10，后者是 Tapo P105。
“Kasa”是 TP-Link 最早的智能家居品牌，主要在北美市場銷售。原因不明，公司隨后在全球其他地區并行推出了另一個產品線，命名為“Tapo”。即便今天，如果你訪問 TP-Link 官網的“智能插座”產品頁，依然會看到 Kasa 與 Tapo 品牌混在一起。墻裝開關、燈泡、攝像頭以及其他 TP-Link 智能家居設備也是如此。過去，你需要同時安裝兩個手機 App，才能完整控制家中混用兩種品牌的設備。
幸運的是，TP-Link 近期做出了顯著改進。從種種跡象推斷，其最終目標可能是全面過渡到 Tapo。就在幾天前，我親自測試并確認，現在可以用同一個 Tapo App 管理舊款 Kasa 設備和新款 Tapo 設備，它們也共用一個 TP-Link 用戶賬戶……所有設備依然能被 Alexa 識別，并且除了 Kasa 技能外，還可以單獨設置 Tapo 技能……與其他服務的兼容性也同樣保留。
外觀上的差異

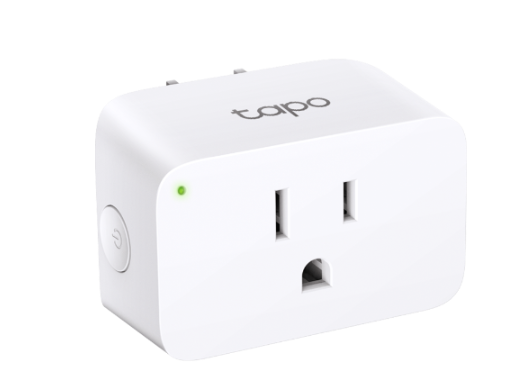

仔細看外殼，也能發現一些區別。Kasa EP10 的狀態指示燈集成在左側的多功能開/關、配對及復位按鍵中。而 Tapo P105 的狀態指示燈位于前面板左上角，左側按鍵不再帶背光：
內部布局會不一樣嗎？
這種指示燈位置的不同，意味著兩者的內部布局至少存在差異。但具體到核心元器件呢？我在之前的拆解對比項目中也問過類似的問題：從硬件角度看，這兩個產品世代究竟有多大差別？還是說 TP-Link 只是在軟件層面做了區分？我們來一探究竟。

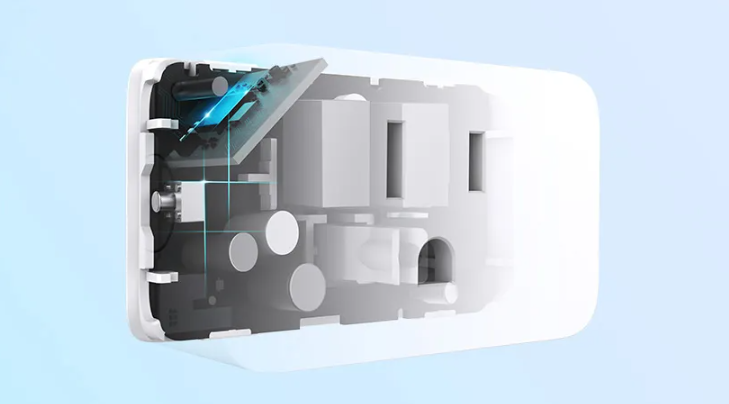

我先給出一張概念性的內部結構示意圖，讓你有個直觀印象：

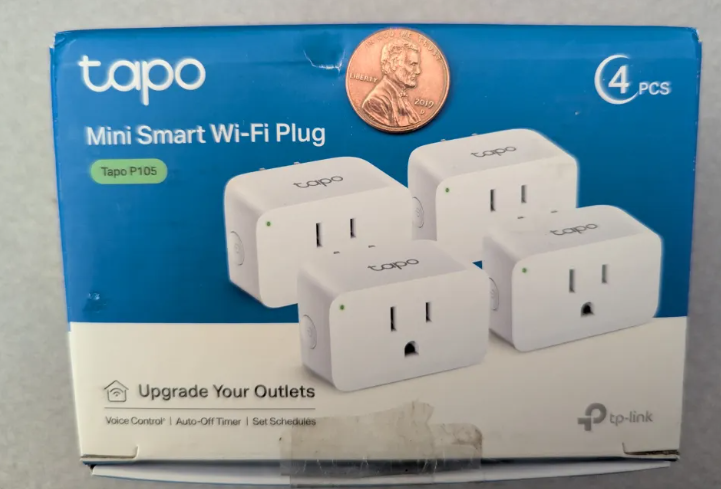

正如之前提到的，這次的“患者”來自我在 2025 年感恩節周從 Amazon Warehouse（現已更名為 Renewed）促銷活動中購入的四只裝套裝，價格為 18.06 美元（原價 25.80 美元減去 30%）。像往常一樣，我會先展示外包裝照片，并配上一枚直徑 0.75 英寸（19.1 毫米）的美國便士硬幣作為尺寸參照。
根據以往經驗，下面這張產品標簽右上角的“US/1.26”字樣，很可能意味著盒子里的硬件版本是 v1.26。我之前提到過，TP-Link 傾向于頻繁迭代硬件版本，而不同版本之間可能存在兼容性問題。不過，TP-Link 官網上 Tapo P105 的產品頁面僅列出了硬件版本 v1 和 v1.2（并未提及 v1.26），適用于單只裝和四只裝。但在產品支持頁面中，列出的卻是四個迄今發布的硬件版本（諷刺的是，其中沒有 v1.2）：
v1
v1.26（我手上的這只）
v1.60
v1.80
所以……
繼續……
終于進入內部。

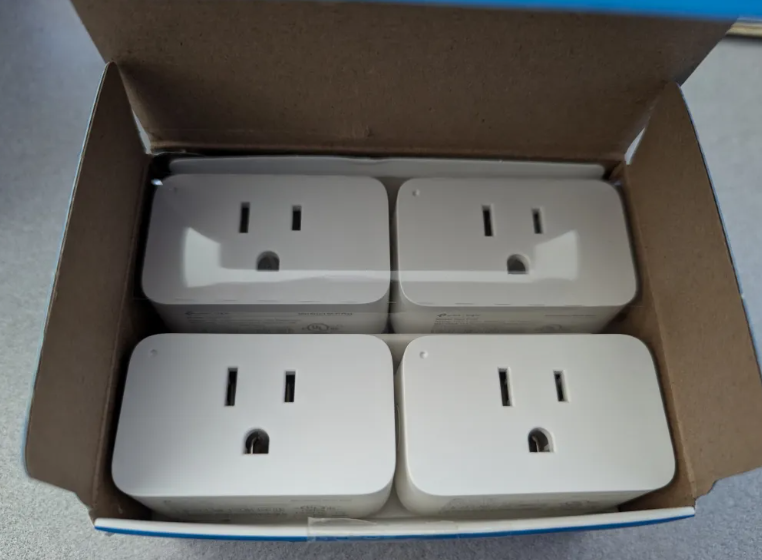

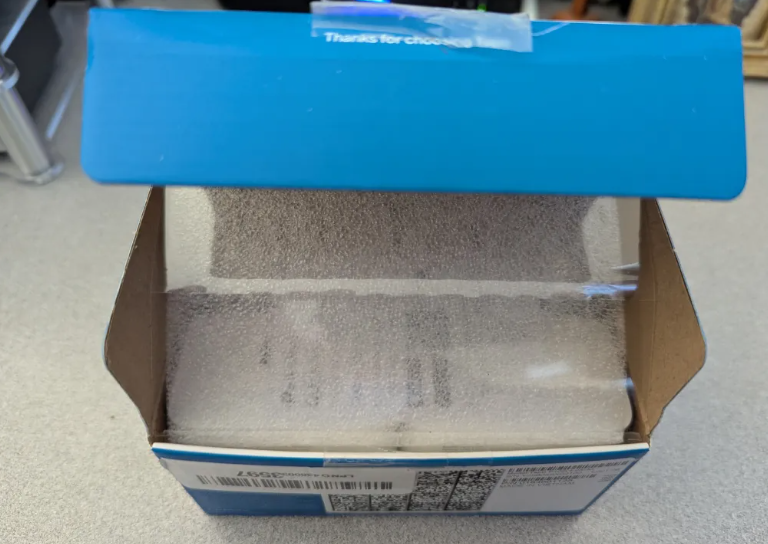

首先映入眼簾的是一塊保護泡沫、一份快速入門指南（PDF 文件），以及一小張透明塑料片。
后來我才意識到，這張塑料片通常折成三折，包裹住兩只智能插座。它的“兄弟”還在原位，這提示我，盒子里下方的兩只設備中至少有一只曾被原買家取出試用過，之后才退貨。
拆解開始

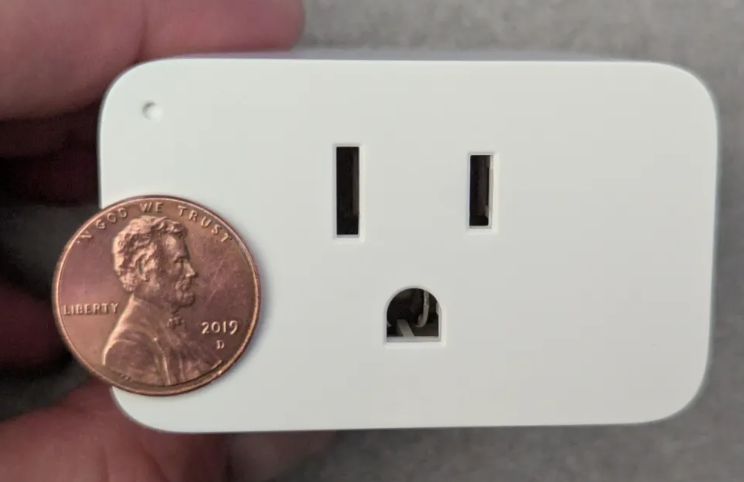

我選擇左下角那只作為“解剖對象”。正面：

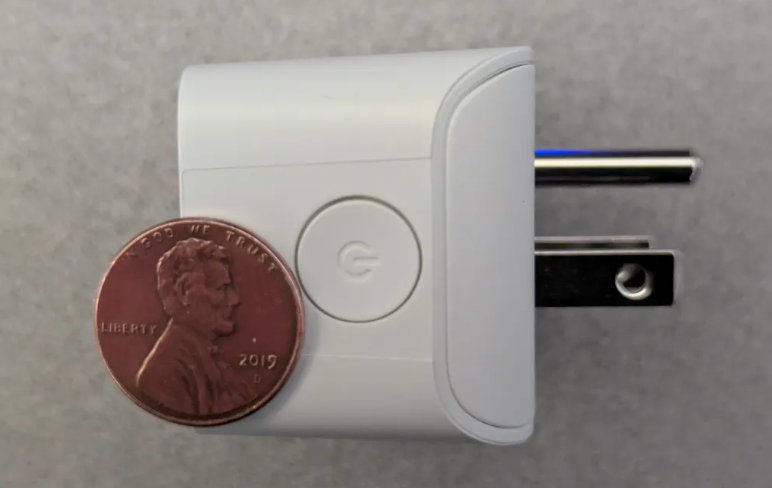

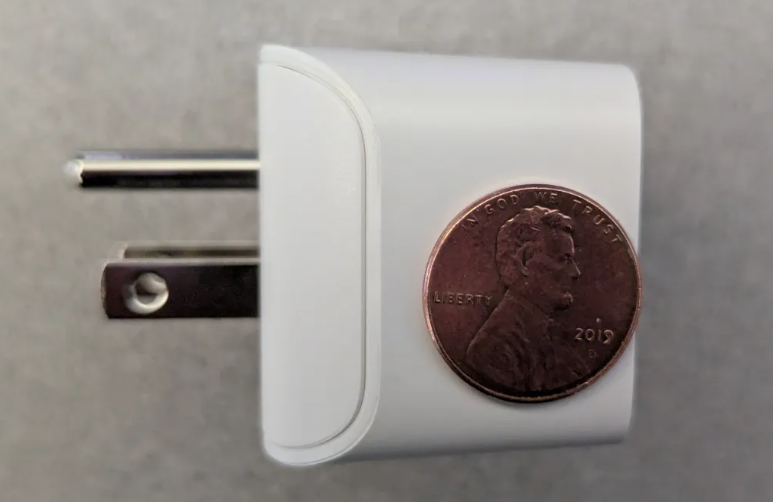

左側（后來發現拍反了）：

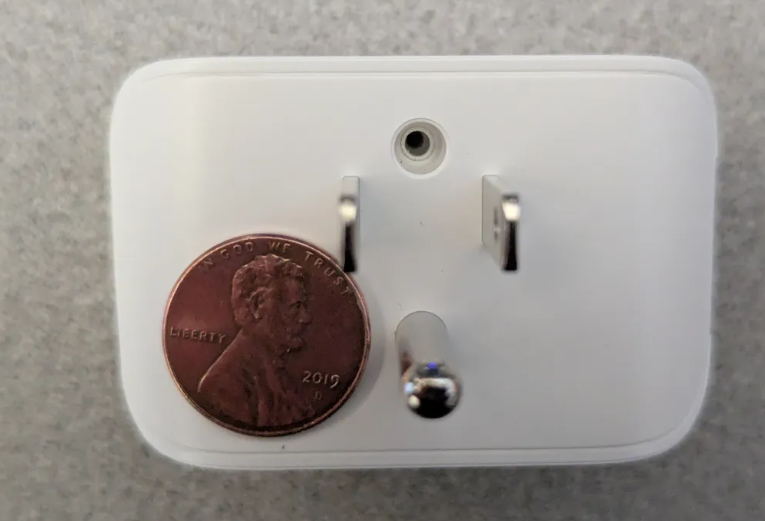

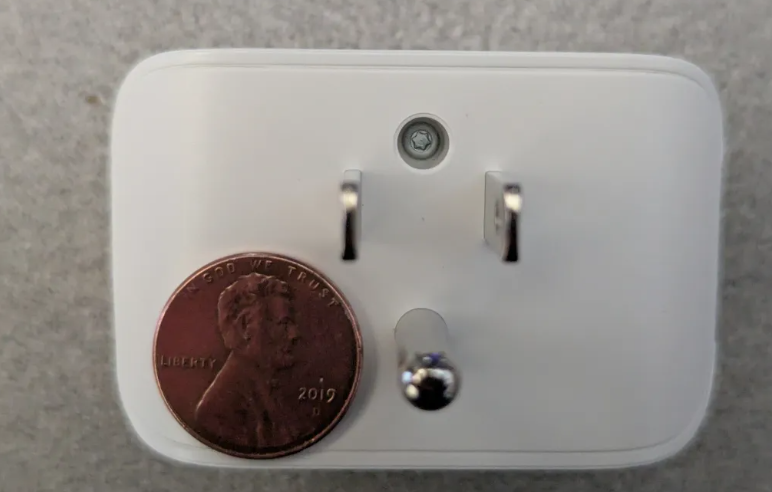

背面（注意螺絲孔；先記著這一點）：
右側（同樣拍反了）：

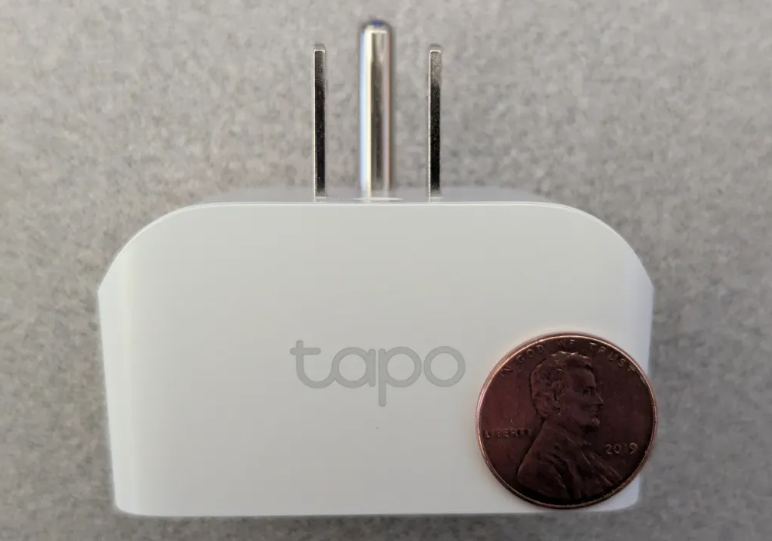

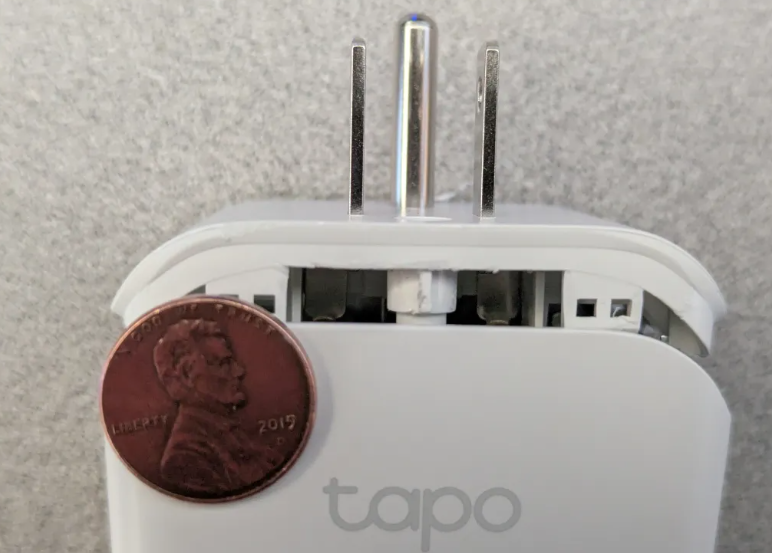

頂部：

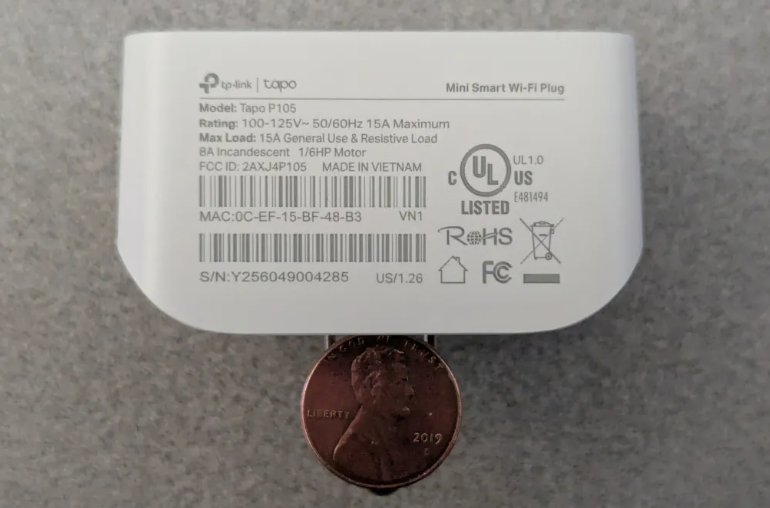

最后也是信息量最大的一張——底部（硬幣暫時貼在下方，如果你好奇的話）：

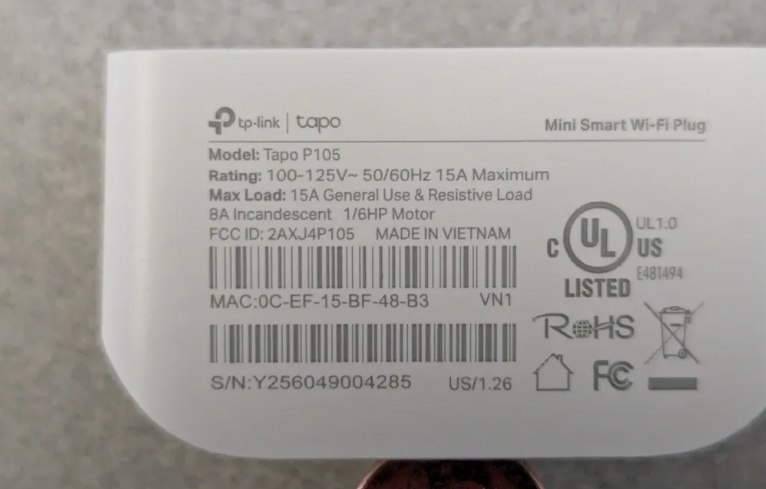

這里再次出現 US/1.26 標記，還有非常有用的 FCC ID（2AXJ4P105）：

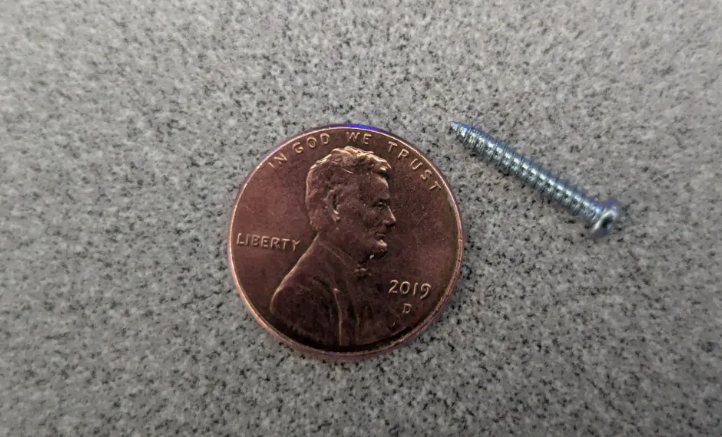

還記得我之前提到的螺絲孔嗎？再見啦：

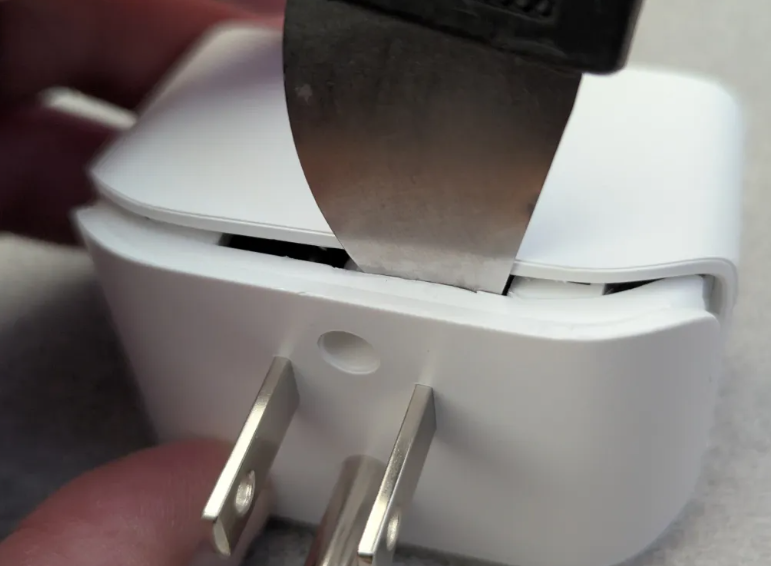

我已經拆過幾款這類設備的外殼，現在算是摸索出了不傷到自己（第一次可是受了點小傷）的方法：

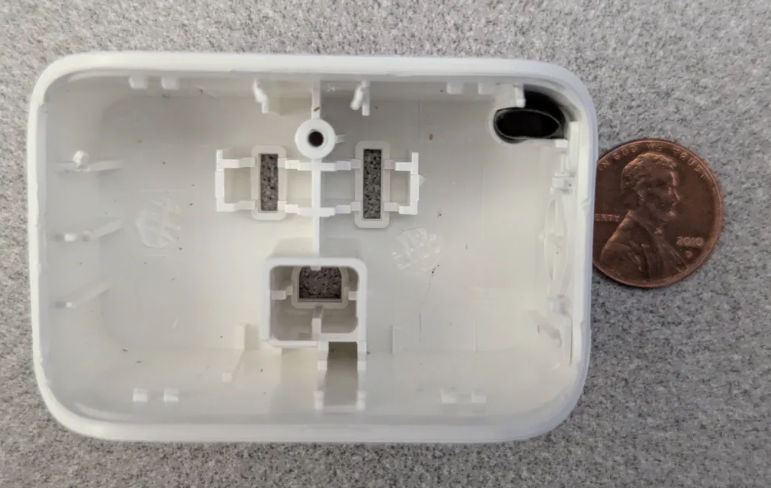

任務完成。
SoC 更換的原因：性能需求，還是供應鏈因素？

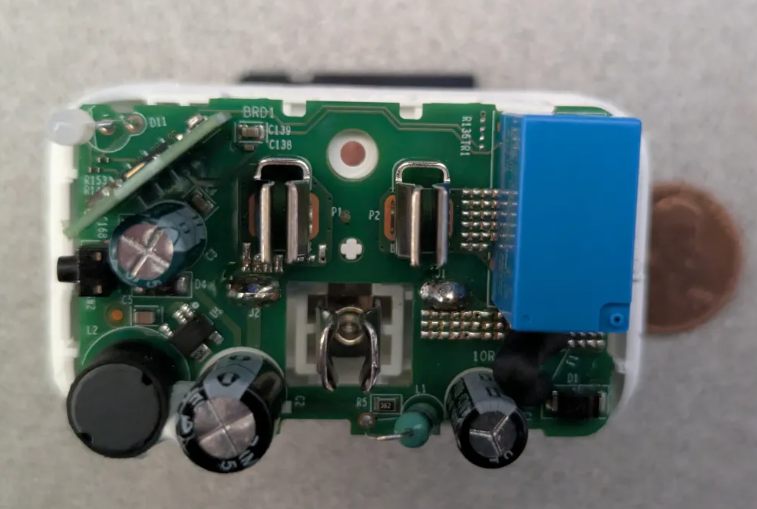

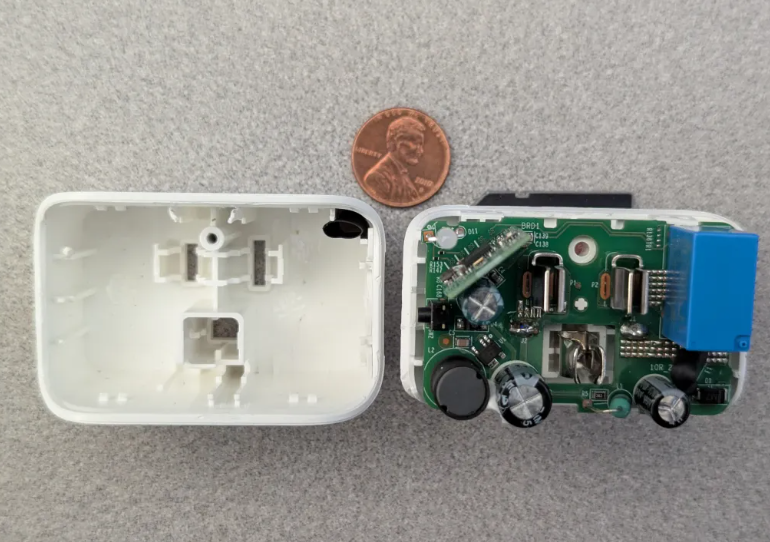

現在來看你們最關心的部分：

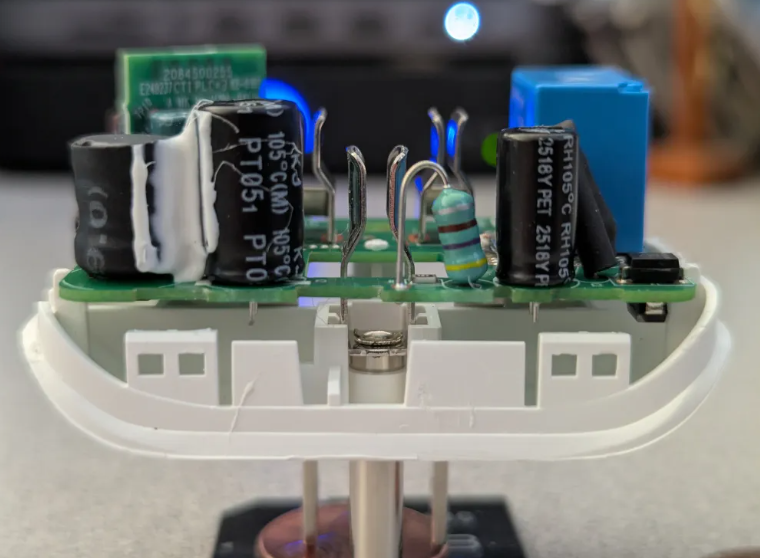

開關仍然在左側：

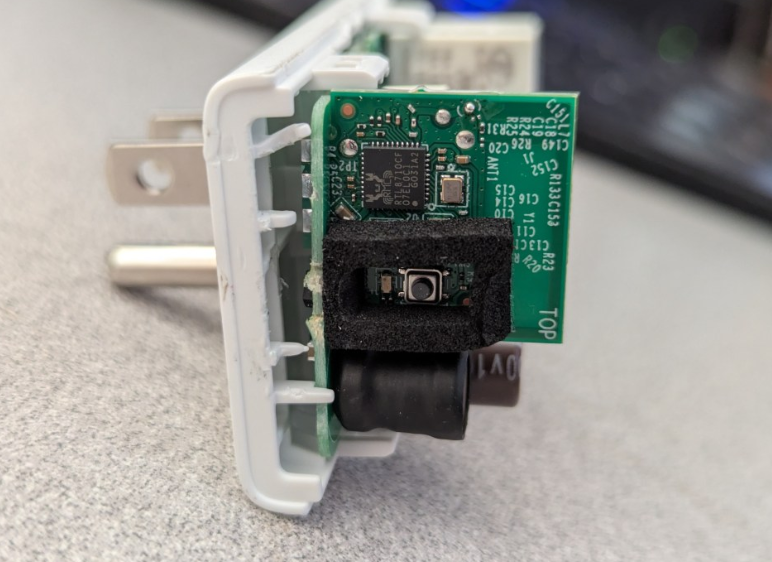

但與 Kasa EP10 不同的是，它不再是安裝在承載系統 SoC 的同一塊小 PCB 上：

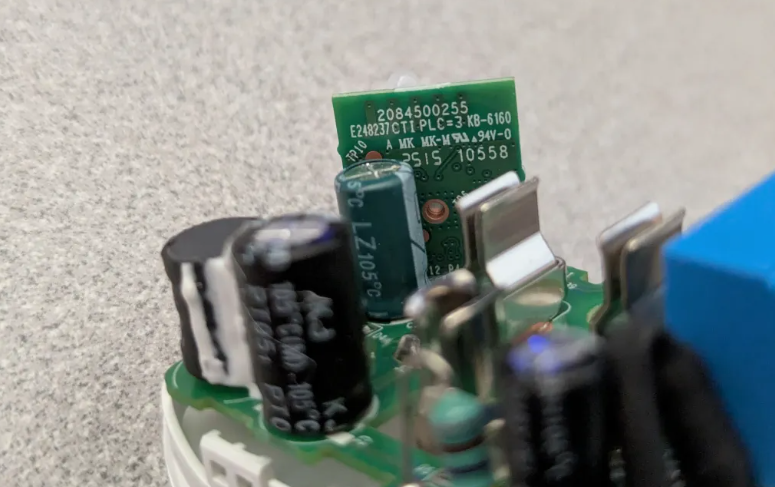

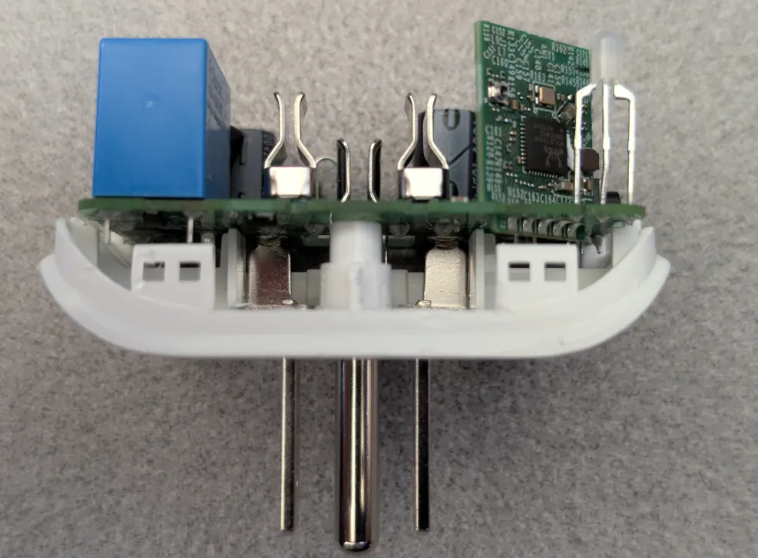

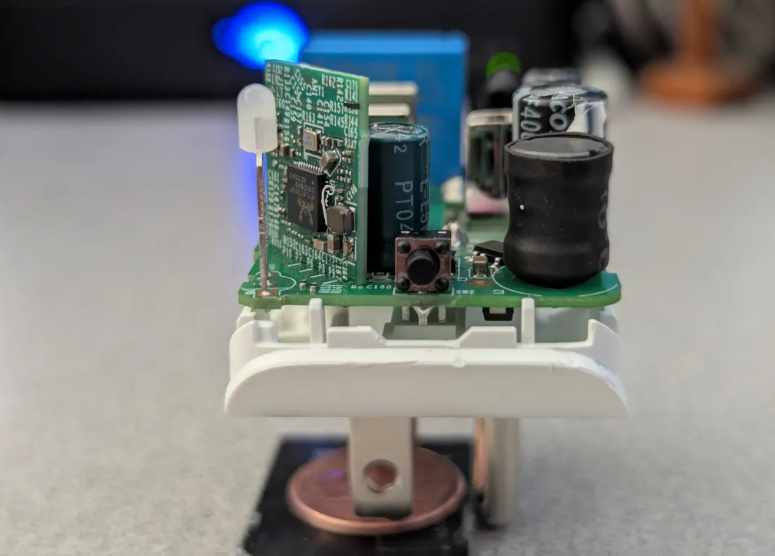

而是獨立出來，小 PCB 被安置在一角——正如前面的概念拆解圖所示，推測這樣做是為了改善無線連接性能：

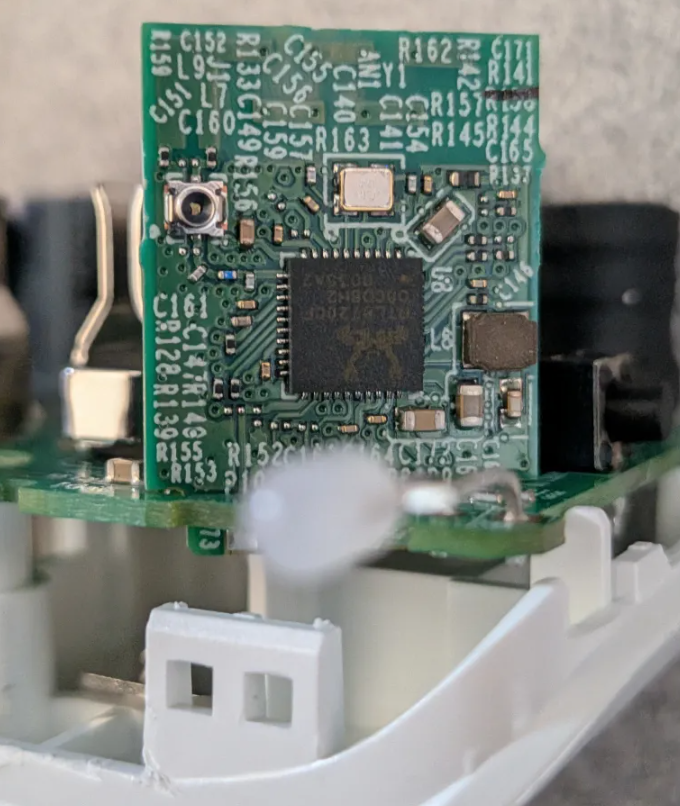

SoC 本身也有所升級，從 Realtek RTL87210 換成了雙核 RTL8720（PDF）——這也是 Kasa EP25 所用的芯片，我在 3 月下旬拆解過它。
注意模塊上有一個天線接口，但在這個系統中并未使用。
繼電器的小變化

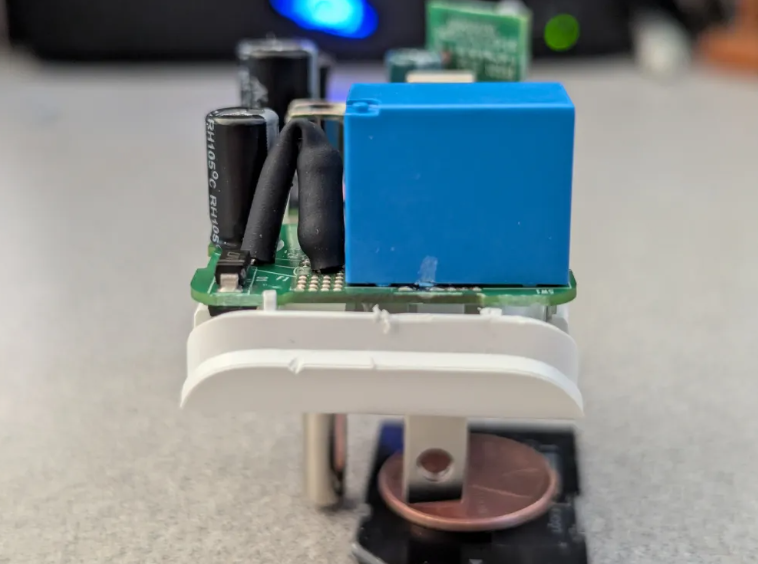

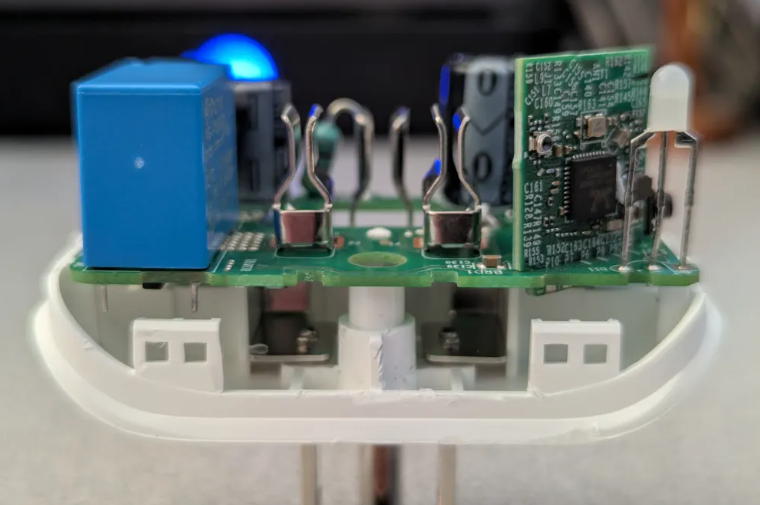

右側依然是那顆藍色繼電器：

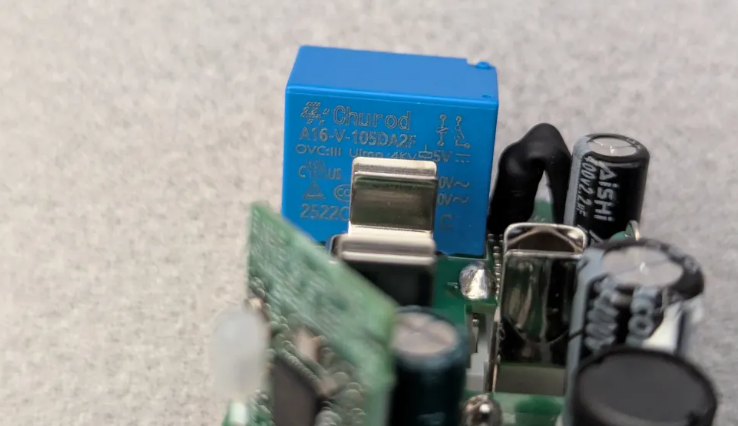

這次型號是 Churod A16-V-105DA2F（PDF）：

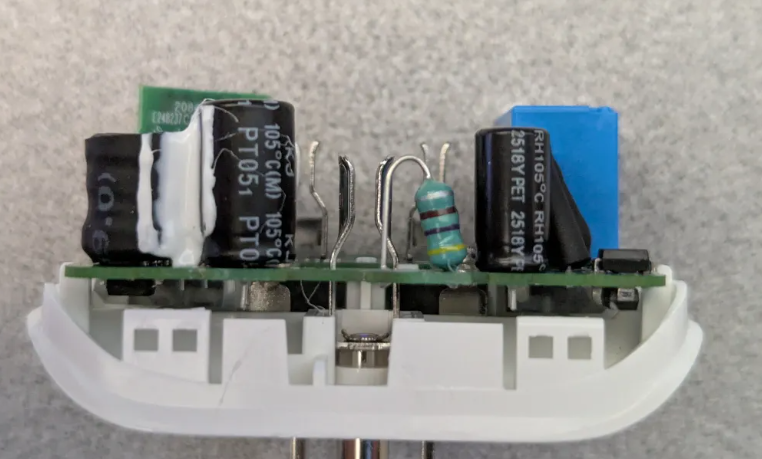

為了方便學習，再給你們看看頂部和底部的視角：
遺憾的是，和之前的 TP-Link 設計一樣，我無法展示 PCB 背面的細節。不過從下面的幾張照片中你大概也能看出來，背面并沒有太多值得展示的內容。
一如既往，FCC 認證文檔可以提供更多視覺信息。
結語
今天分享的內容就到這里了，我接下來將繼續拆解TP-Link 智能插座，下一步，我計劃拆解 Tapo P125——它在 Tapo P105 的基礎上增加了 Apple HomeKit（現稱 Apple Home）智能支持。這類似于早期的 Kasa EP10 到 EP25 的升級，只不過這次沒有加入能耗監測功能。
下次見！歡迎在評論區分享您的看法！
