今天帶領大家一起來學習下，IEEE ECTC 關于Hybrid Bonding的主題報告:《Hybrid Bonding (HB): to B, or not to B? Needs and challenges for the next decade》。
這次行業盛會云集了三星、AMD、KLA、imec、東麗、Adeia 等全球半導體產業鏈頭部企業與研發機構技術專家，覆蓋芯片設計、先進封裝、半導體設備、特種材料、工藝研發全鏈條，是當前混合鍵合（HB）領域規格最高的行業研討成果。
從報告可以看出，討論緊緊圍繞混合鍵合（HCB）未來十年技術走向、落地痛點與解決方案展開。
現階段 Cu 混合鍵合作為 3D 堆疊、2.5D 異構封裝、HBM 的核心互聯技術，已實現多場景技術驗證，但規模化量產仍受顆粒污染、芯片翹曲、納米形貌管控、超高對準精度、高溫工藝損傷、制造成本、熱管理、設計生態缺失等多重工程難題制約，同時行業對混合鍵合的應用邊界、迭代路線存在分歧。論壇結合 W2W（晶圓對晶圓）、D2W（芯片對晶圓）兩大主流架構，梳理十五年技術演進成果，從制程、設備、材料、設計、熱管理五大維度給出針對性優化方案，明確混合鍵合將從高端存儲逐步向通用邏輯、Chiplet、CIS 等領域全面滲透的十年發展路徑。
報告完整內容36頁已上傳星球，歡迎各位圈友微信掃碼加入獲取完整報告詳讀和交流！
01 混合鍵合商業化增速顯著，存儲為核心落地場景，顆粒污染與芯片翹曲是當前量產兩大核心良率瓶頸（報告第 3 頁）

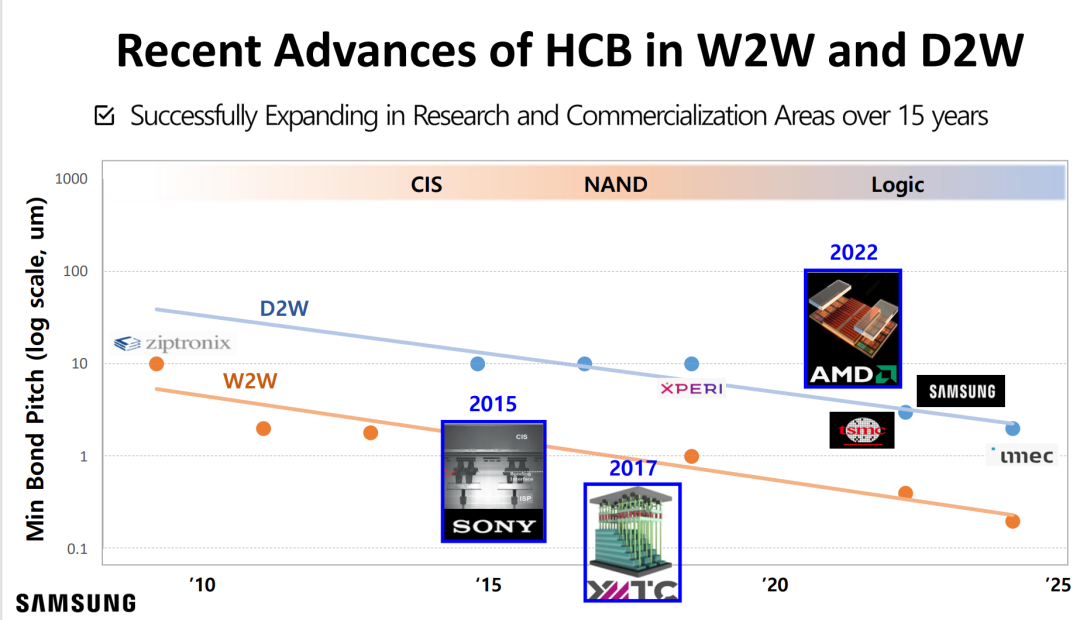

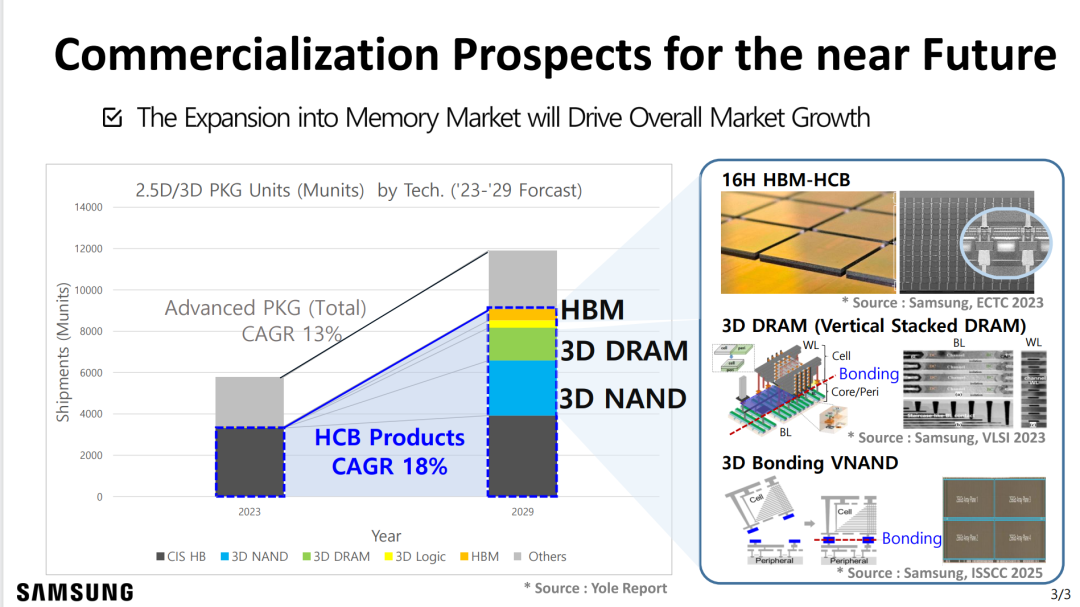

經過十五年技術迭代，混合鍵合最小鍵合 Pitch 已從早期百微米級持續下探至0.1μm，技術覆蓋邏輯、NAND、CIS、HBM 等主流芯片品類。結合 Yole 行業數據預測，2023-2029 年混合鍵合（HCB）相關封裝出貨量年復合增長率達 18%，增速遠超整體先進封裝市場，16 層堆疊 HBM、3D DRAM、3D NAND 將成為混合鍵合核心落地載體。

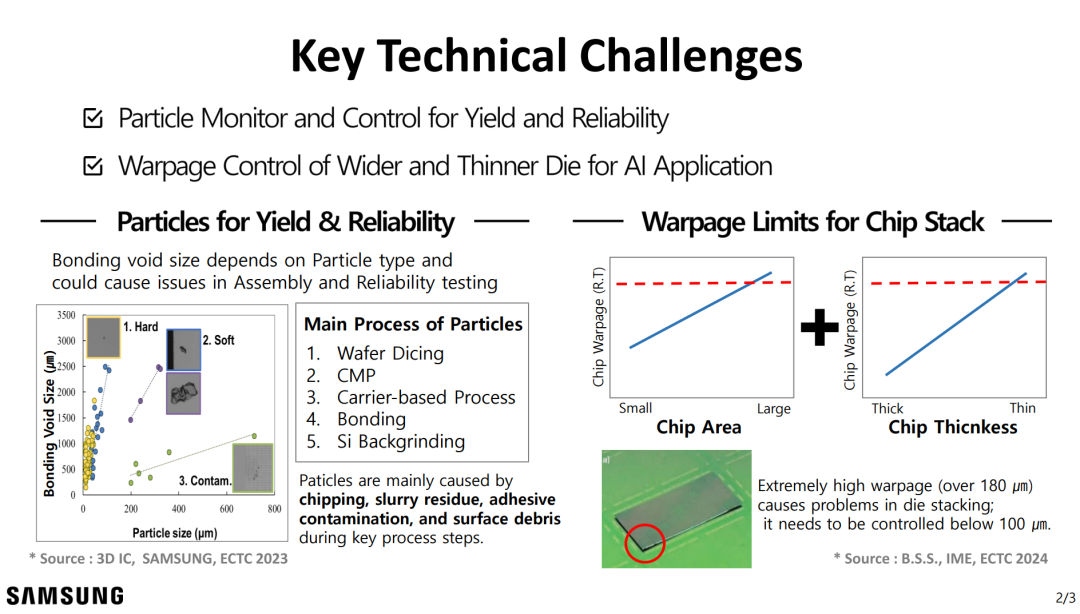

在量產制程層面，晶圓切割、CMP 拋光、硅片減薄、載片貼合四大工序產生的硬質顆粒、軟質殘渣、表面污染物會直接形成不同尺寸鍵合空洞，是良率下滑首要誘因；同時大尺寸超薄芯片常溫翹曲量最高可達180μm，而堆疊鍵合工藝硬性要求翹曲量必須控制在100μm 以內，翹曲超標會引發對準偏移、界面分層、鍵合失效。三星針對該問題，通過優化切割工藝、定制 CMP 漿料、升級載片粘接材料、增加薄芯片支撐結構，從源頭管控顆粒與形變問題。
02 混合鍵合制程鏈路冗長，成本、熱阻、設計生態三大短板，限制技術向通用場景普及（報告第 4 頁）

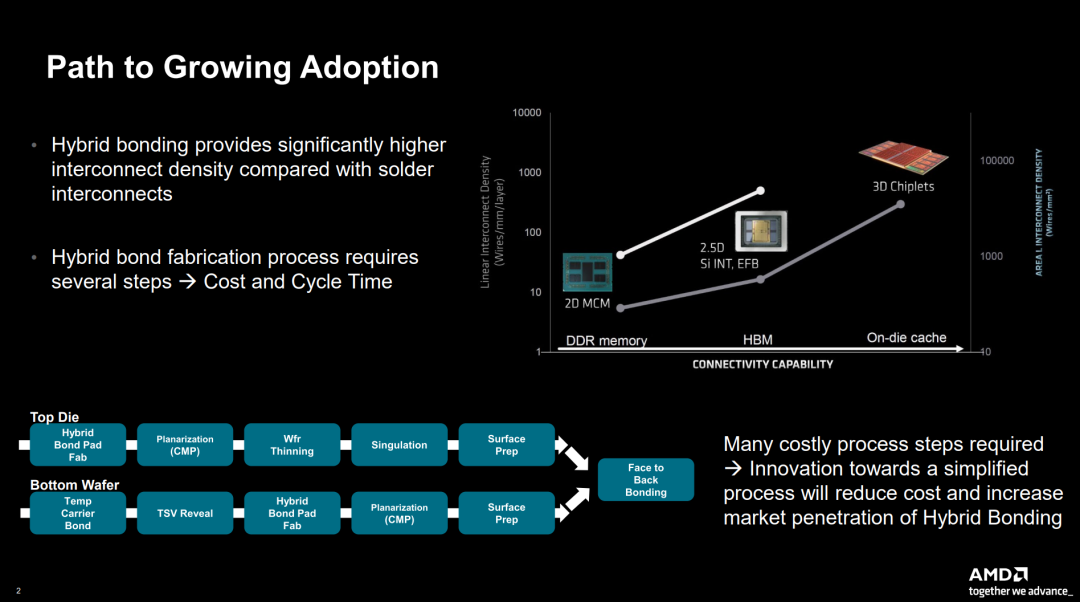

相較于傳統微凸點、2D MCM 封裝，混合鍵合包含晶圓平坦化、硅片減薄、劃片、表面活化、精準鍵合、TSV 制備等多道復雜工序，流程長、設備投入大，直接推高制造成本與生產周期，難以下沉至中低端封裝市場。

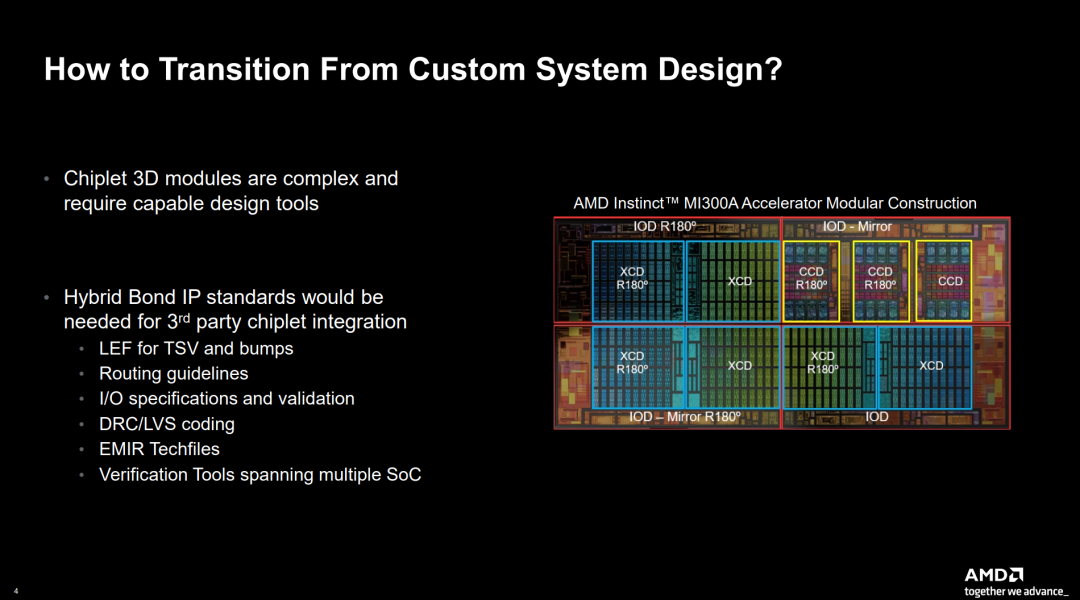

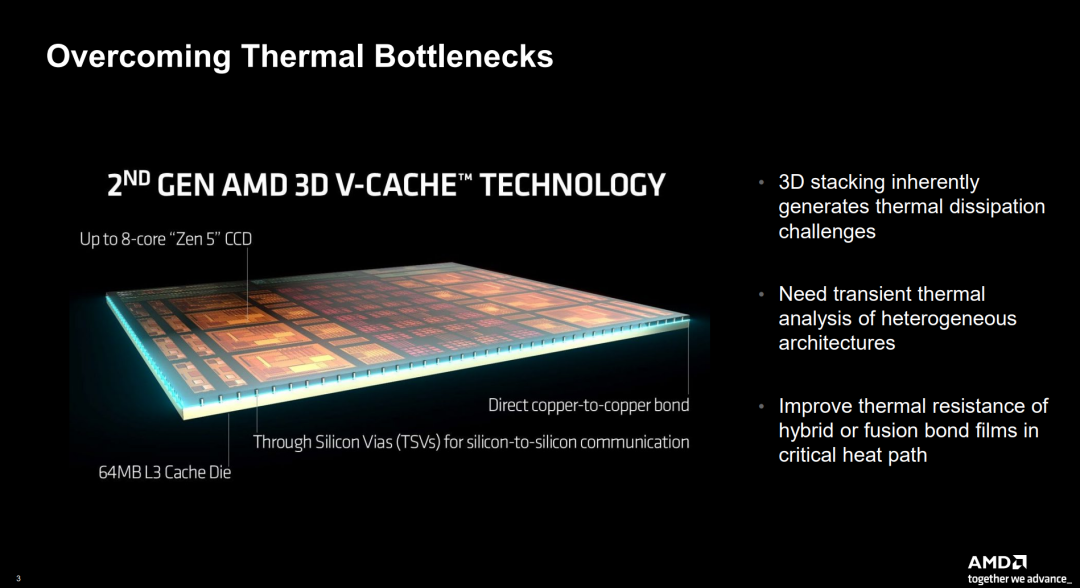

熱管理方面，以 AMD 3D V-Cache 為代表的 3D 堆疊產品實測表明，Cu-Cu 直接鍵合結構會加劇堆疊層熱量堆積，異構架構瞬態熱分析、鍵合層熱阻優化成為必須攻克的難題。設計生態層面，目前行業尚未形成統一的混合鍵合 IP 規范、TSV / 凸點 LEF 版圖規則、DRC/LVS 校驗標準以及跨芯粒聯合驗證工具，Chiplet 異構集成只能采用定制化方案，進一步拉高研發門檻與成本。
AMD 提出解決思路：一方面精簡混合鍵合制程步驟、壓縮生產周期以降本；另一方面建立標準化 IP、設計規則與全鏈路仿真驗證工具，推動技術從定制設計轉向通用化設計。
03 鍵合 Pitch 持續微縮，倒逼量測、對準、缺陷檢測精度呈量級提升，設備能力成為技術迭代核心門檻（報告第 5 頁）

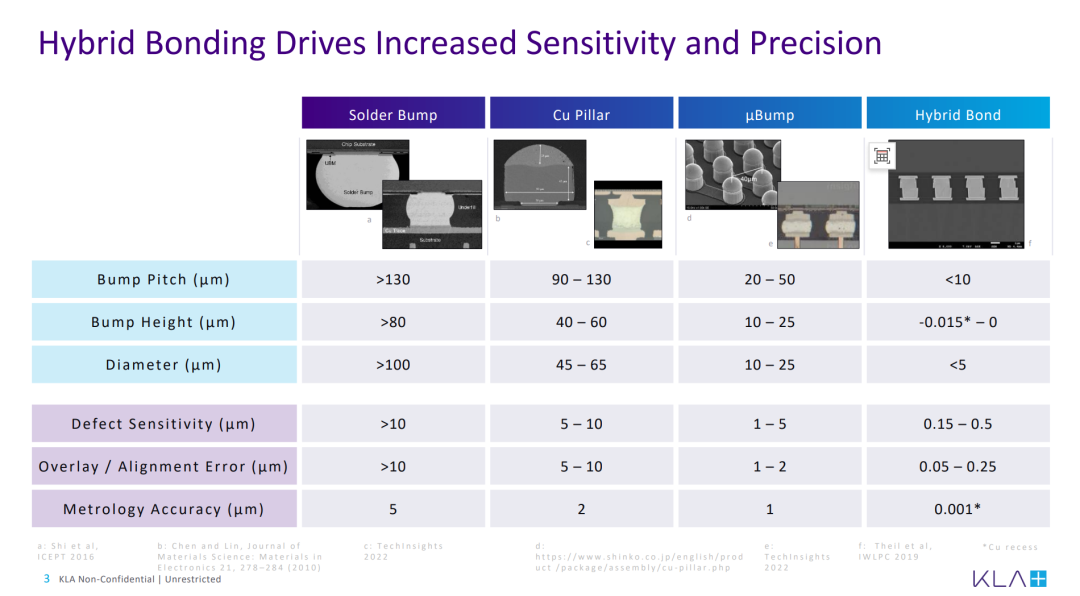

混合鍵合 Pitch 不斷縮小，不同間距檔位對缺陷容忍度、對準誤差、量測精度要求差異極大：Pitch＞130μm 時，缺陷容忍度＞10μm、對準誤差＞10μm、量測精度 5μm；Pitch 介于 90~130μm 時，缺陷容忍度 5~10μm、對準誤差 5~10μm；進入20~50μm 精細間距區間，缺陷容忍度收窄至1~5μm，對準誤差要求控制在1~2μm，量測精度提升至 1μm；
當 Pitch 進入 ＜10μm超細區間，缺陷容忍度僅0.15~0.5μm，對準誤差需控制在0.05~0.25μm，量測精度達到0.001μm。同時 CMP 后 Cu 表面輪廓、鍵合前晶圓 / 芯片翹曲、等離子劃片后的表面完整性，都需要高精度設備實時監控。KLA 推出覆蓋形貌檢測、3D 量測、AI 缺陷識別、等離子切割的全套設備方案，依托光學干涉、機器視覺技術，實現納米級特征高速篩查，匹配超細間距鍵合的管控要求。
04 傳統無機鍵合存在高溫、翹曲、器件損傷缺陷，高分子復合鍵合、先進熱管理、新型集成架構成為破局主流方向（報告第 6、7、8 頁）

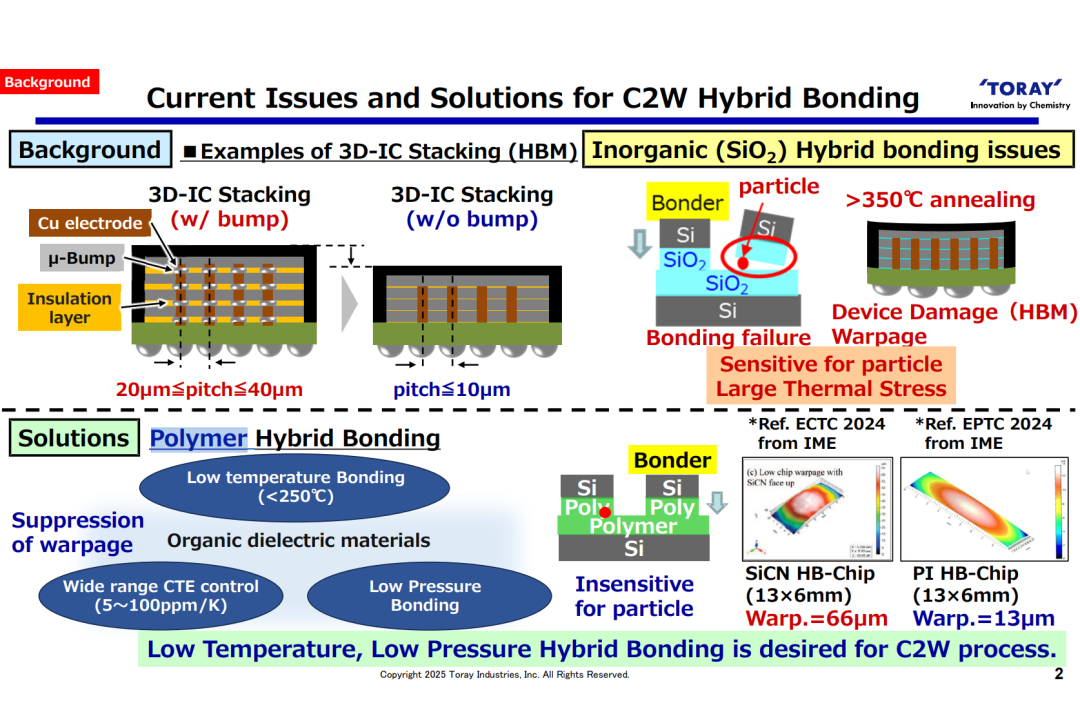

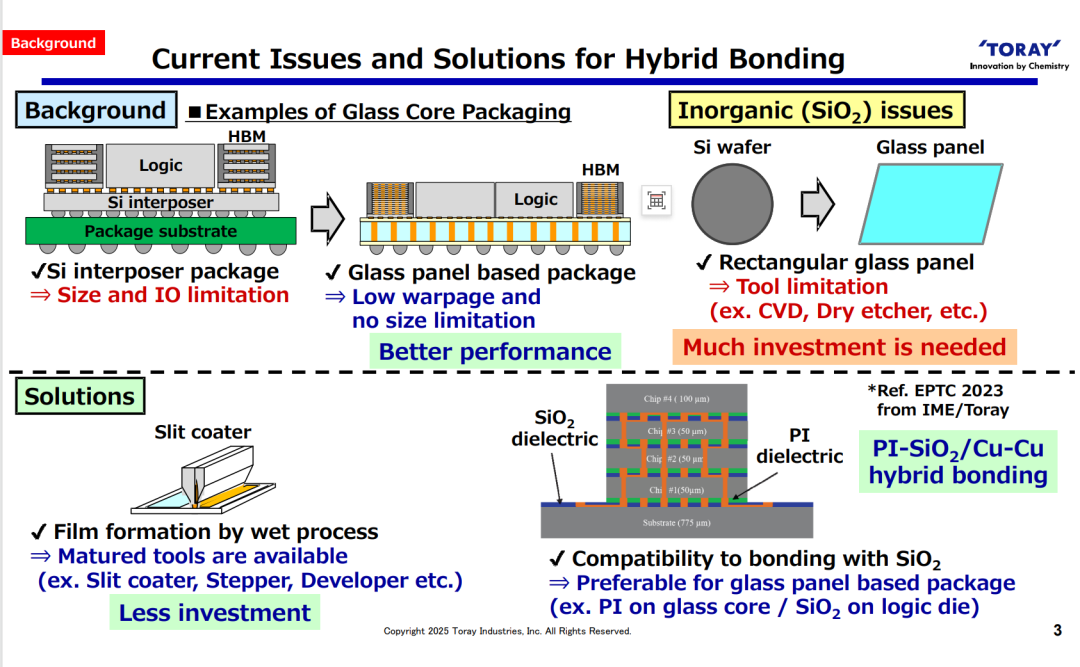

傳統 SiO?基無機混合鍵合需350℃以上高溫退火，易造成 HBM 等精密存儲器件損傷，且介質熱膨脹系數固定，抑制芯片翹曲能力有限。

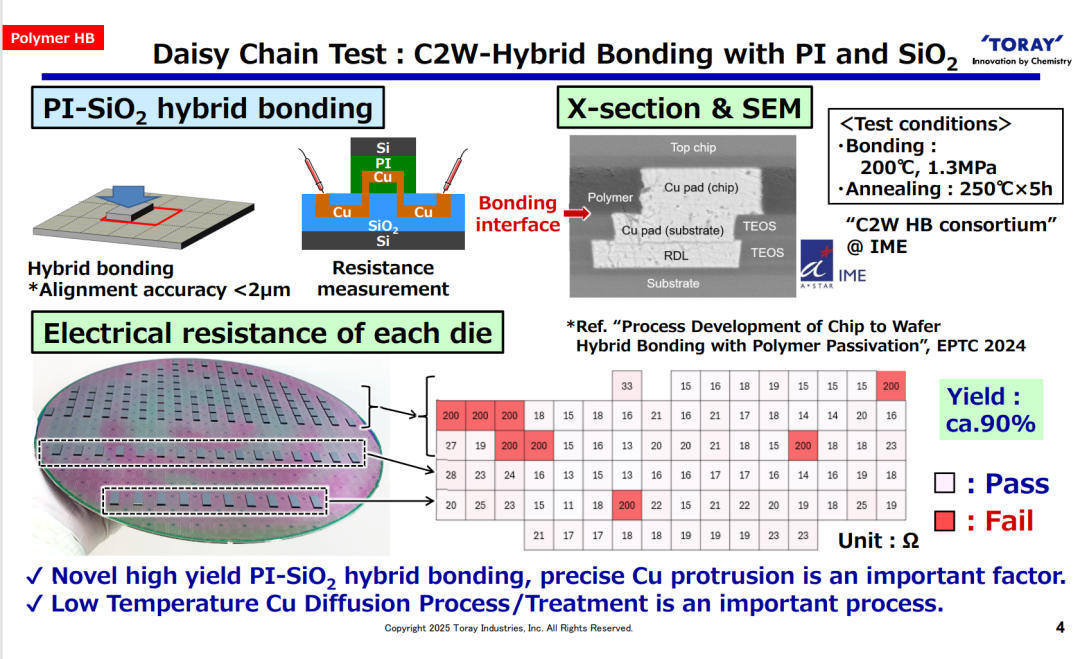

東麗研發的PI-SiO?化合物高分子復合混合鍵合可將工藝溫度降至250℃以下、鍵合壓力低至 1.3MPa，高分子介質可實現5~100ppm/K寬范圍熱膨脹系數調節；實測 13×6mm 規格芯片，純 SiO?方案翹曲量為 66μm，高分子方案僅13μm，該工藝可復用現有濕法成膜設備，C2W 架構整體良率可達 90%。
imec 補充，超細 Pitch 場景下 Cu 凸起、阻擋層占比過高會壓縮有效導電面積，行業目標將 W2W/D2W 鍵合對準精度推進至50nm 以下，并探索無阻擋層新型金屬材料。Adeia 則從封裝與熱管理維度創新，混合鍵合可實現裸片直接鍵合至有機 RDL，封裝尺寸突破 Reticle 限制；配套嵌入式冷卻方案最高可降低79%熱阻，可支撐3W/mm2超高功率密度芯片穩定運行，適配 AI 高算力場景。
寫在最后的總結：
ECTC 2025 專題論壇集結全球產業鏈頭部企業，復盤混合鍵合十五年技術演進，結合 W2W、D2W 兩大主流架構與海量實測參數，全面剖析顆粒污染、芯片翹曲、超高精度管控、高溫損傷、成本偏高、設計缺失等全鏈路量產痛點，同時推出高分子復合鍵合、高精度量測設備、一體化熱管理、標準化設計體系等多元解決方案，清晰勾勒出混合鍵合未來十年從高端存儲向全品類芯片滲透的技術路線，是現階段混合鍵合產業化落地最具參考價值的行業綱領。
