馴服瞬態猛獸：PMOS開關電路沖擊電流的優化策略!

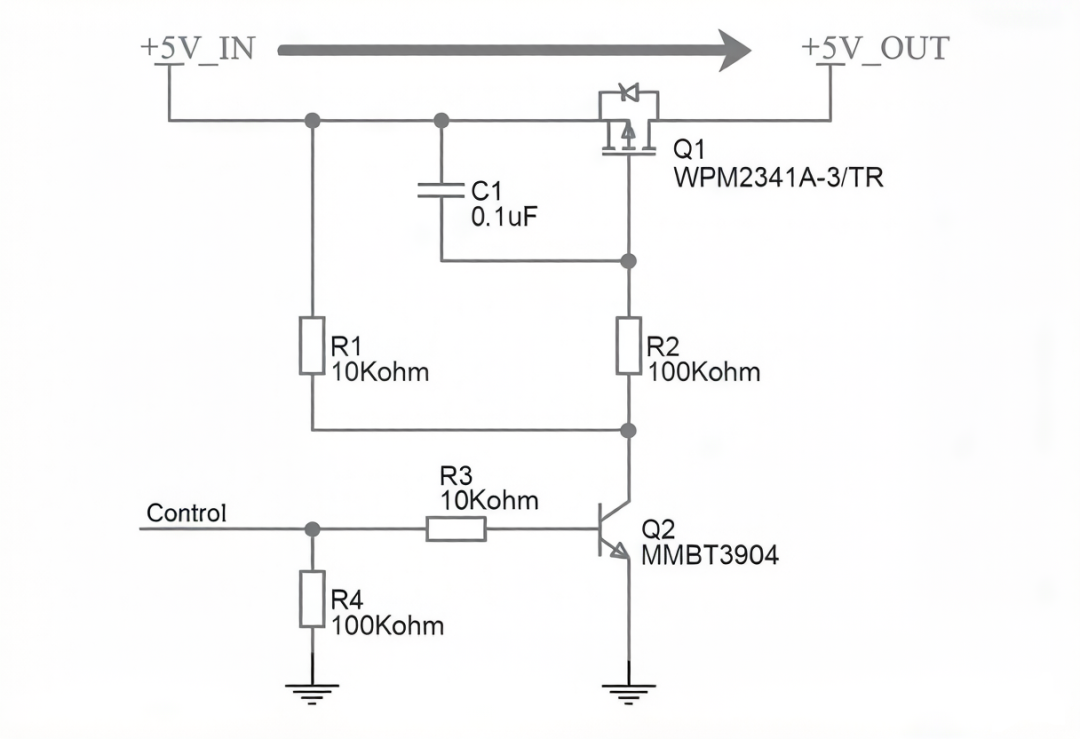

    幾年前，在我負責的一款手術機器人項目中，一個看似再普通不過的PMOS電源開關電路，給我上了職業生涯中極為生動的一課。該電路由一個PMOS管、一個NPN三極管及若干電阻構成，用于控制外部模塊的5V供電——這幾乎是所有電子工程教科書都會引用的經典高邊開關（High-Side Switch）拓撲。

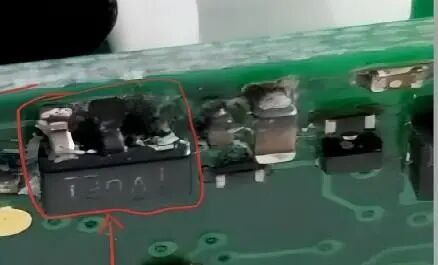

    初期的樣品測試一帆風順，開關控制響應迅速，邏輯無誤，我一度認為這個設計已是板上釘釘。然而，災難在嚴苛的老化測試中悄然而至。當電路經歷了數百次快速通斷循環后，那顆PMOS管在毫無征兆的情況下，突然黯然失效——其漏源極之間發生了永久性短路，直接將整個5V電源軌拉至地，導致系統崩潰。

    隨之而來的是一段令人頭疼的排錯歷程。我們更換器件、檢查PCB布局、反復測量波形，試圖找到那只“看不見的手”。最終，在一臺高速示波器和電流探頭的幫助下，罪魁禍首終于現形：在PMOS導通的百萬分之幾秒（微秒級）內，一個高達十幾安培、如利刃般尖銳的峰值電流被捕捉到了。這個電流雖然短暫，但其瞬時功率巨大，如同一記重錘反復敲打在PMOS管（SI2301）脆弱的硅片結構上。盡管其數據手冊標明了脈沖電流耐受值，但顯然，在成百上千次的“冷啟動”沖擊下，累積的熱應力最終突破了材料的極限，引發了不可逆的熱擊穿。

    這次經歷讓我深刻地意識到，使用分立器件搭建負載開關，實現“通斷”功能僅僅是跨過了門檻；如何“溫柔”地通斷，才是確保產品長期可靠性的核心所在。這種“溫柔”的藝術，正是我們今天要深入探討的主題——沖擊電流（Inrush Current）的優化。對于許多初涉硬件設計的工程師而言，MOS管的低導通電阻和高速開關特性似乎是純粹的優點。然而，在面對容性負載時，極致的“快”反而會演變成一種極具破壞性的力量。

    接下來，我們將庖丁解牛，層層剖析沖擊電流的成因，并探討如何以最實用、最具成本效益的方式，馴服這頭潛伏在電路中的“瞬態猛獸”。

    要精準地解決一個問題，必須先透徹地理解它的根源。讓我們回到那個經典的PMOS高邊開關電路，即引發我那次“燒管”事故的同款拓撲。

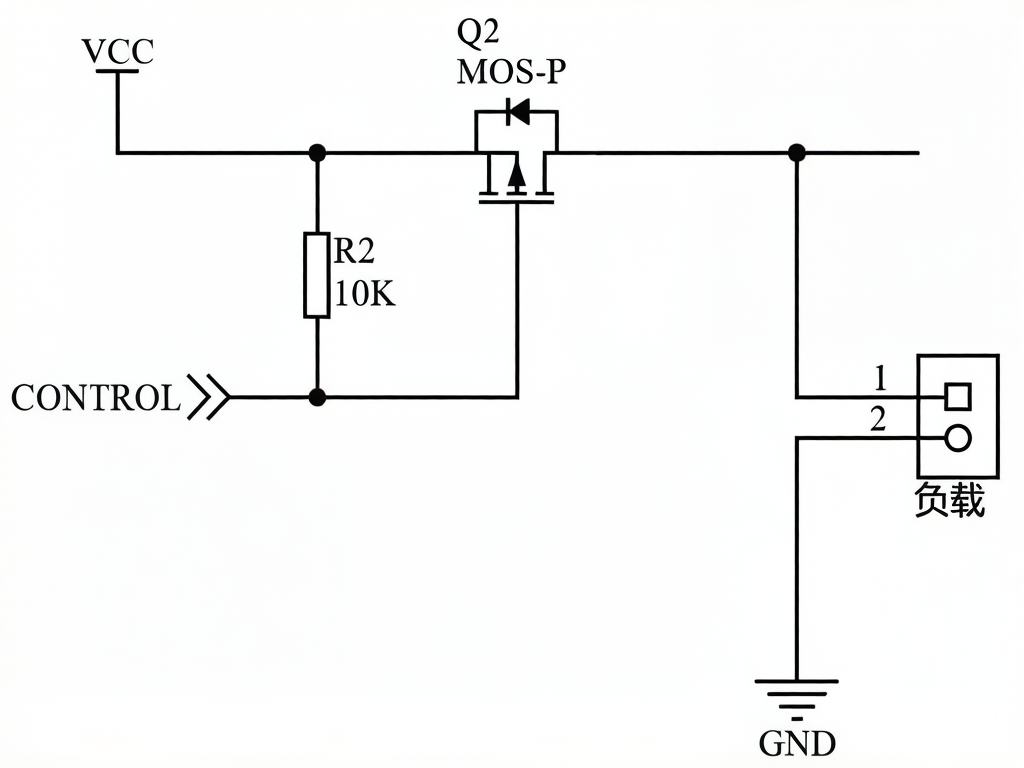

    電路拓撲本身非常直觀：PMOS管（Q2）作為主開關，串聯在電源（VCC）與負載之間；CONTROL作為驅動級，通過控制Q2柵極（G）的電位來實現開關。當控制信號CONTROL為低電平時，將Q2的柵極電壓迅速拉至地，形成足夠大的負向柵源電壓（Vgs），使PMOS管開啟，為負載供電。

    問題的關鍵，潛藏在“負載”的真實面目之中。在現代數字或混合信號電路中，負載絕非一個純電阻模型。其后端幾乎必然連接著由眾多去耦電容和濾波電容構成的電容陣列。這些電容是維持電源軌穩定、濾除高頻噪聲的“功臣”，我們可以形象地將它們比作一個個分布在電路各處的微型儲能水庫。在系統斷電時，這些“水庫”中的電荷早已泄放完畢，處于“干涸”狀態。

    當PMOS管驅動信下瞬間導通時，其溝道從高阻態（兆歐級）迅速切換至低阻態（毫歐級）。此時，電源VCC就像一個開閘的洪峰，試圖通過這個剛剛形成的低阻通道，去瞬間填滿所有下游“干涸”的電容水庫。根據電容的基本物理特性——其兩端電壓不能突變——在導通的初始時刻（t=0+），這些未充電的電容在電氣上等效于短路。

    于是，一個巨大的瞬時充電電流便應運而生，其峰值理論上僅受回路中極小的串聯電阻限制。這個電流就是沖擊電流。它的量級有多驚人？讓我們做一個簡單的估算：

• 電源電壓 VCC = 5V

• 總負載電容 C_load = 100μF

• 回路總電阻 R_total ≈ 50mΩ (包含MOS管的導通電阻Rds(on)、PCB走線電阻及電容的等效串聯電阻ESR)


理論峰值沖擊電流 I_peak = VCC / R_total = 5V / 0.05Ω = 100A！

    盡管在現實世界中，線路的寄生電感（ESL）會起到一定的抑制作用，使實際峰值低于這個理論值，但數十安培的尖峰電流在設計不當的電路中仍然是家常便飯。

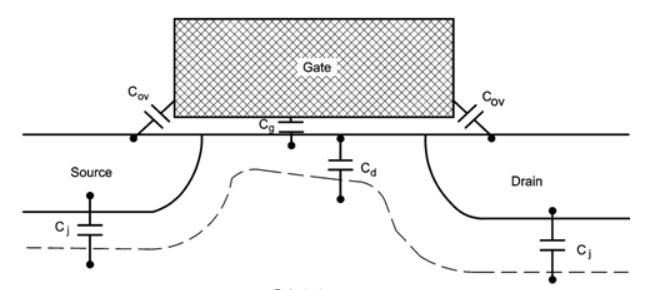

    要從根本上抑制沖擊電流，我們必須深入MOS管的內部，以微觀視角審視其開啟過程。MOS管并非一個理想開關，其內部存在三個至關重要的寄生電容，它們是理解并掌控開關動態過程的鑰匙：

• Cgs (柵源電容)：柵極與源極之間的電容。

• Cgd (柵漏電容)：柵極與漏極之間的電容，因其在開關過程中引發的放大效應，又被稱為米勒電容。這是導致著名的“米勒平臺”效應的核心。

• Cds (漏源電容)：漏極與源極之間的電容。

在器件數據手冊中，這些電容常以組合形式出現：

• 輸入電容 Ciss = Cgs + Cgd

• 輸出電容 Coss = Cds + Cgd

• 反向傳輸電容 Crss = Cgd

    MOS管的開啟過程，本質上是驅動電路通過一個驅動電流 ig 對其輸入電容 Ciss 進行充電，使柵源電壓 Vgs 跨過開啟閾值 Vgs(th) 的過程。然而，米勒電容 Cgd (Crss) 的存在，使這場充電過程變成了一場復雜的“拉鋸戰”。

    當柵極電壓開始下降，PMOS管微微導通，其漏極電壓（即輸出電壓）開始從0V上升。此時，Cgd 的一端（柵極）電壓在下降，另一端（漏極）電壓在上升，這種電壓變化會通過Cgd 產生一個反向充電電流，這個電流會極力阻礙柵極電壓的進一步下降。驅動電路必須提供額外的電流來克服這個效應，導致柵極電壓在一個特定的水平上暫時“停滯不前”——這就是米勒平臺。

    關鍵在于： 在米勒平臺期間，MOS管正處于從關斷到完全導通的線性區。此時它不像一個開關，更像一個動態的可變電阻。平臺持續的時間越短，意味著MOS管從高阻切換到低阻的速度越快，輸出電壓的上升斜率（dV/dt）就越大。根據公式 I = C  (dV/dt)，對于下游的容性負載，這個巨大的dV/dt直接轉化為一個巨大的沖擊電流。

    因此，問題的癥結已經清晰：未經優化的驅動電路使MOS管以失控的速度穿越了線性區，導致了過高的dV/dt，進而引發了破壞性的沖擊電流。 我們的優化策略，就是要主動介入這場“拉鋸戰”，通過精巧的設計，有控制地延長MOS管的開啟時間，平滑dV/dt的曲線，從而將沖擊電流的峰值限制在器件的安全工作范圍之內。
