一項新技術攻克了制約硅基氮化鎵半導體在主流射頻領域落地的核心性能瓶頸。半導體材料企業Atomera總裁兼首席執行官Scott Bibaud表示，該技術依托低成本硅襯底實現射頻性能突破，將徹底改寫氮化鎵在射頻領域的成本格局。
面向高性能射頻場景的氮化鎵器件，傳統上均采用碳化硅襯底制造。這類器件性能優異，但成本高昂且難以實現規模化量產。反觀硅襯底，不僅成本更低、更易擴產，還可適配大尺寸晶圓，同時與主流硅基制造工藝具備高度兼容性。
但硅與氮化鎵的晶格結構并不匹配，兩種材料的過渡區域會產生位錯，并向上延伸至氮化鎵有源層，大幅劣化器件性能。隨著外延層厚度增加，位錯密度通常會有所降低。650伏氮化鎵功率器件的氮化鎵層厚度一般約為4至5微米，較厚的膜層能夠在一定程度上降低位錯密度。而射頻用氮化鎵的膜層厚度通常僅2微米左右，因此位錯問題會更加突出。此外，兩種半導體材料的熱膨脹系數存在差異。當晶圓從約1000攝氏度的外延生長溫度冷卻至室溫時，會出現翹曲變形。
為解決上述問題，業內會在生長氮化鎵之前，先逐層沉積多種不同組分的材料。其中首層為成核層，主流材料為氮化鋁。行業長期投入大量工程資源，用以抑制位錯、控制晶圓翹曲。目前相關技術已發展成熟，硅基氮化鎵功率器件具備商業化價值，憑借優異性能，其市場規模也實現高速增長。市場研究機構Yole預測，未來五年氮化鎵功率器件市場的年均復合增長率將達到40%。
而硅基氮化鎵在射頻領域的發展進度落后于功率領域，核心原因是硅襯底界面會形成寄生電荷層，造成射頻損耗增加，同時線性度與功率承載能力也不及其他技術。制造過程中，鋁、鎵元素會滲入硅襯底并形成P型摻雜，進而生成這類有害的寄生電荷層。即便采用高阻硅襯底，在制備成核層及后續晶圓加工環節，界面處依然會積累電荷。

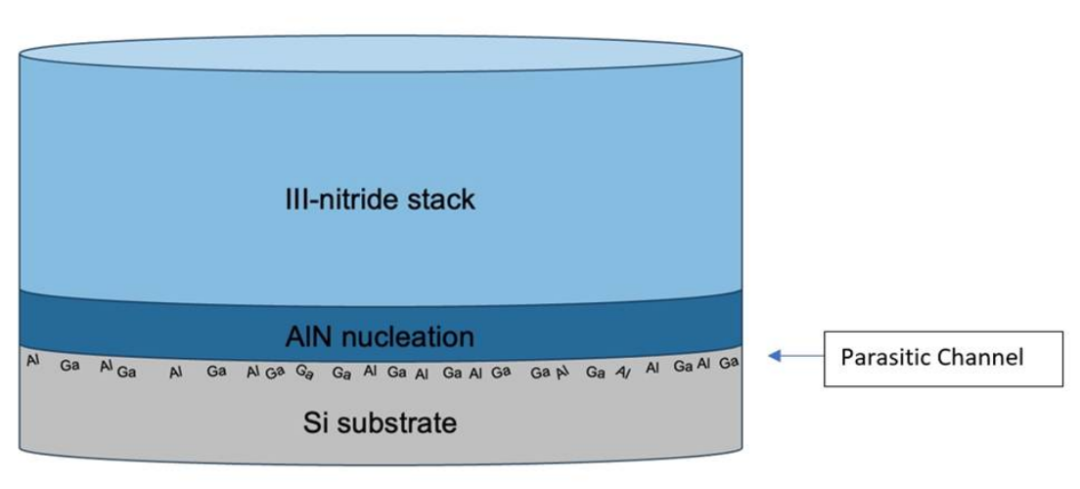

寄生溝道的形成原理示意圖
受寄生溝道損耗影響，硅基氮化鎵在射頻應用中表現不佳，高頻工況下效率下滑問題尤為突出。Atomera推出的米爾斯硅技術（MST）有效降低了此類損耗，為5G及其他高頻射頻設備打造出兼具高線性度與低成本的氮化鎵解決方案。
米爾斯硅技術是一種基于量子工程的薄膜技術。該技術在硅晶圓表層生成一層經氧改性的薄層，為氮化鎵外延生長打造更優質的基底，讓硅襯底能夠更好地支撐高性能射頻器件的研發制造。這一可控薄層可改變硅晶格結構，阻擋電摻雜劑擴散，進而提升氮化鎵與硅結合界面的晶體品質。
Atomera與比利時射頻半導體測試服務商Incize達成合作，針對MST樣品開展了全面射頻性能表征。在小信號射頻測試，首輪測試采用共面波導結構開展小信號射頻測試，測算射頻損耗，并進一步換算為晶圓等效電阻率。多組晶圓完成測試后，XRD表現最優的那款MST結構，同樣在射頻測試中拔得頭籌。

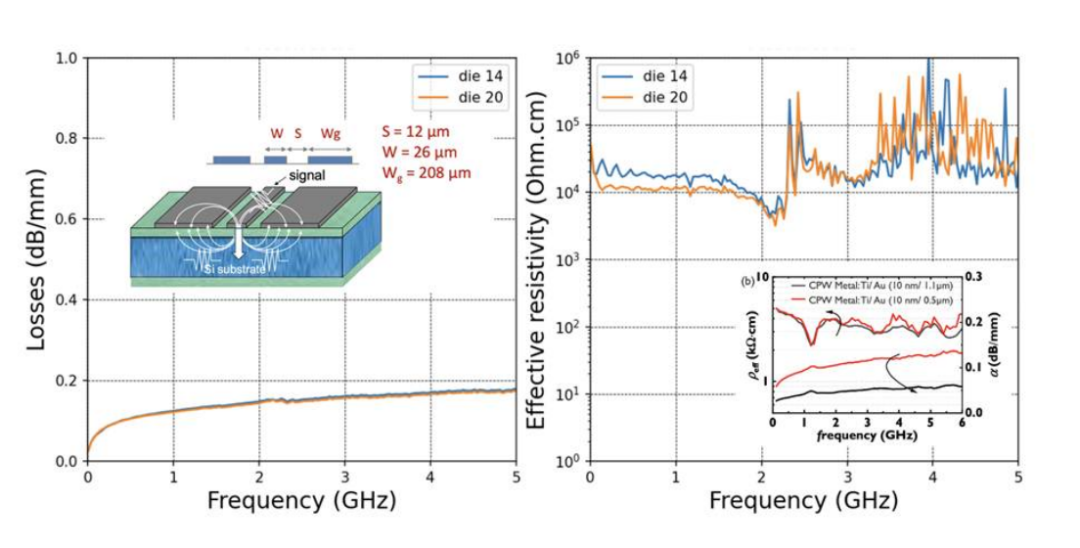

最優MST樣品的射頻損耗與等效電阻率頻率特性。
在大信號射頻測試，輸入功率測試區間約為-15dBm至+40dBm，同步采集二次、三次諧波功率數據。在輸入功率+15dBm時，最優MST樣品的二次諧波功率為-96dBm，三次諧波功率為-115dBm；該樣品900兆赫茲下等效電阻率達16千歐?厘米。作為參照，普通硅基氮化鎵對比晶圓的二次諧波功率為-67dBm，三次諧波功率為-87dBm。換算可知，MST樣品的二次、三次諧波功率，均比對比晶圓低約1000倍，線性度實現質的飛躍。

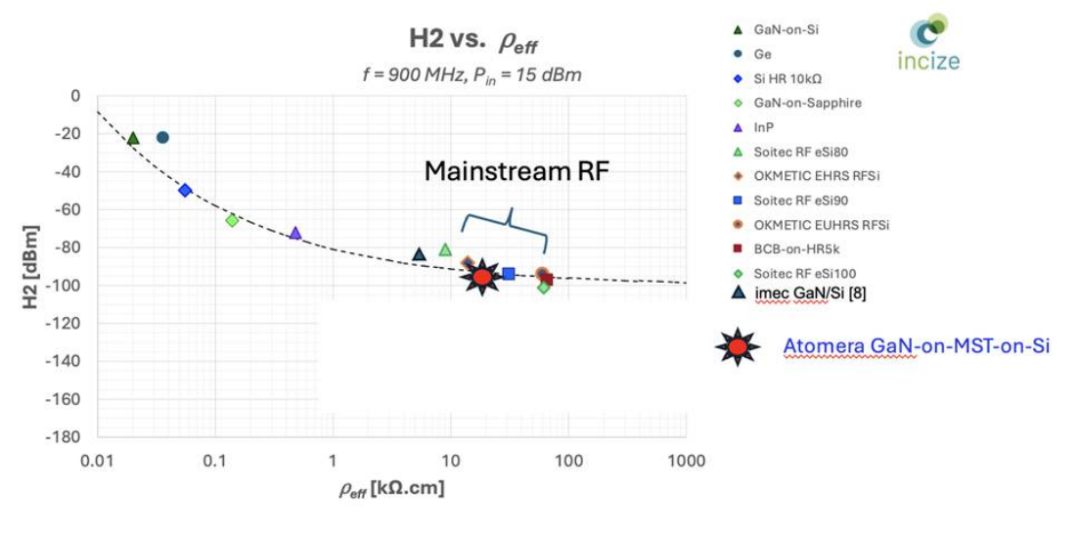

各類射頻技術性能對標曲線
實測表明，米爾斯硅技術可全面提升氮化氧化硅平面器件的各項晶圓級可靠性指標。Incize創始人兼首席執行官Mostafa Emam稱：“除小信號性能得到優化外，大信號測試結果尤為亮眼。同時器件在大功率工作區間也實現了線性度提升，性能已接近高端射頻SOI技術水平。”
Atomera內部測試結果顯示，米爾斯硅技術可將寄生溝道電荷降低一個數量級以上，從根源減少射頻功率損耗，顯著提升硅基氮化鎵器件的高頻性能。測試數據同時證明，搭載該技術的器件在高負載、高功率工況下，仍能穩定保持信號品質與線性度。
Atomera創始人兼首席技術官Robert Mears補充道，線性度是射頻設計人員最為關注的指標。他表示：“最新測試數據顯示，采用米爾斯硅技術的硅基氮化鎵產品，射頻損耗與線性度指標均可媲美高端高陷阱射頻SOI器件。在30毫瓦標準輸入功率下，其線性度較普通硅基氮化鎵對比晶圓提升了千倍，表現十分出色。”
