關于USB Type-C這個主題，今天這是第5期了。小小的接口，知識點是真不少，而我分享的這些，毫不夸張地說，僅僅是九牛一毛。

上一期大伙提意見說，想了解更多關于USB布局走線的細節，USB Type-C其實也就是USB接口。行，這篇文章咱就專門聊這個。

其實網上資料也不少，結合自己的經歷，跟大伙簡單嘮一下。先說說我見過最離譜的兩種情況：

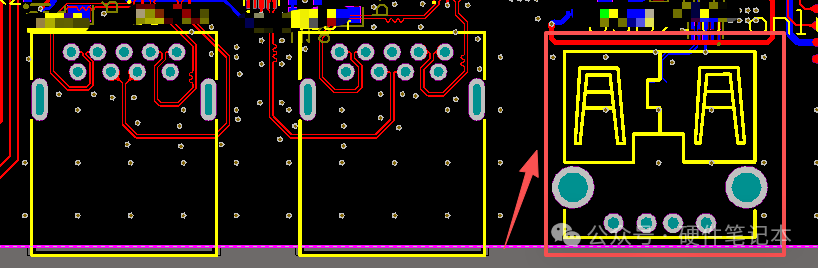

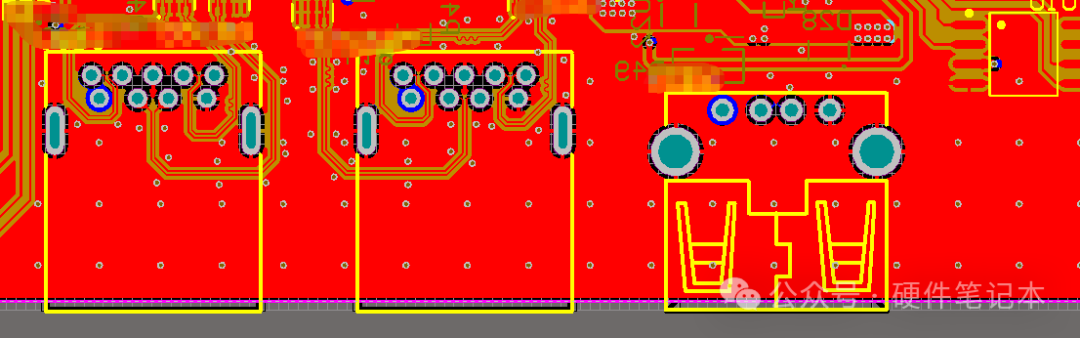

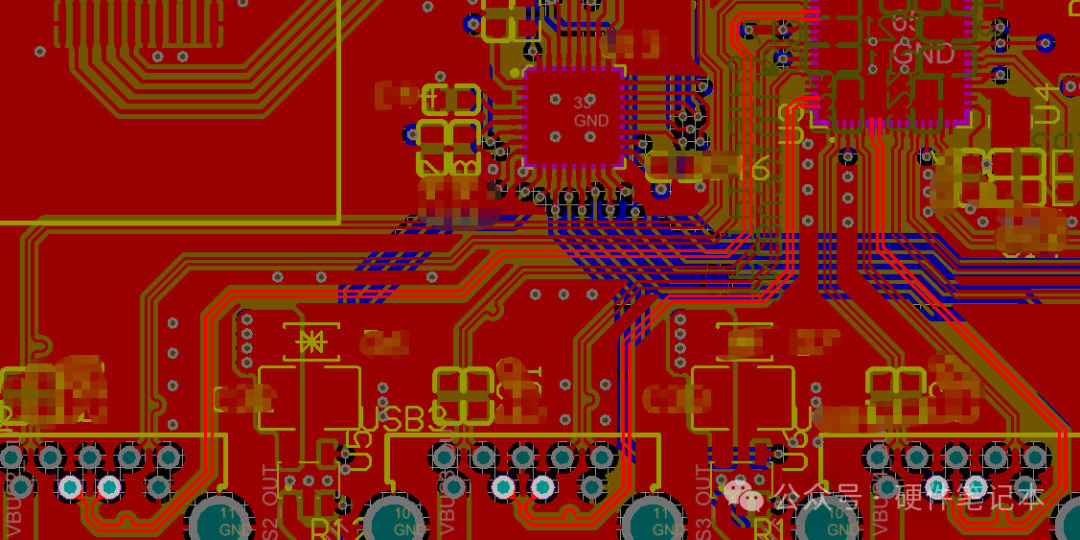

第一種，看這個圖就明白了，最右邊USB接口放反了，接口朝向板內。板子回來一插線，直接傻眼。這種事確實只有新手能干出來。

第二種，USB阻抗問題。這個坑相比第一個更隱蔽，踩的人也相對較多。

下面咱們具體聊聊。

1、接口位置是第一步。

Type-C接口一定要靠近板邊，方便插拔，同時按結構圖定位擺放，別憑感覺畫。

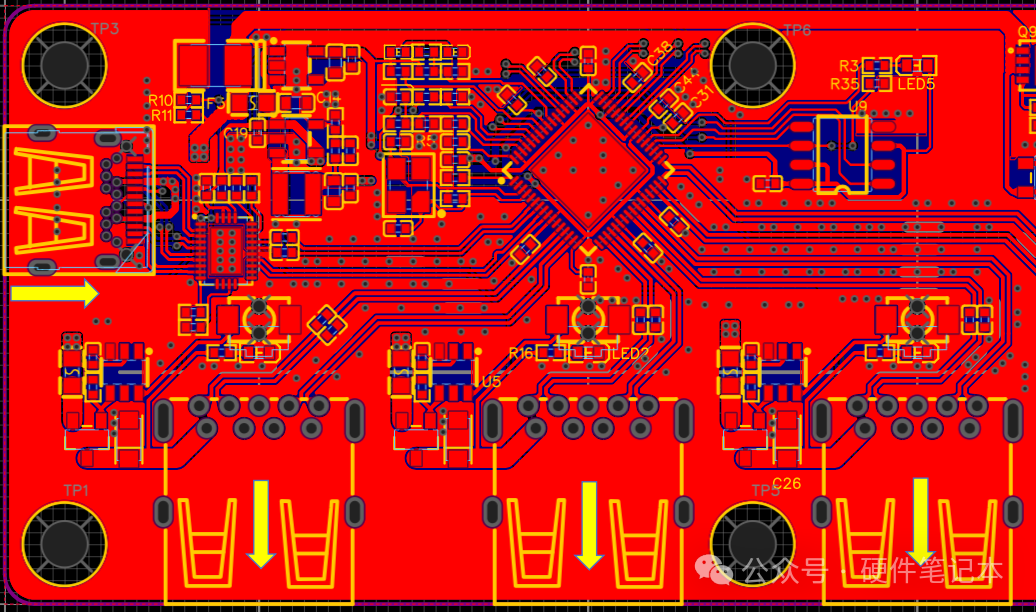

2、輸入輸出要分開

USB輸入接口和輸出接口分開放置，別攪在一起。一個是便于分區管理，另一個是避免信號串擾。

3、遠離干擾源

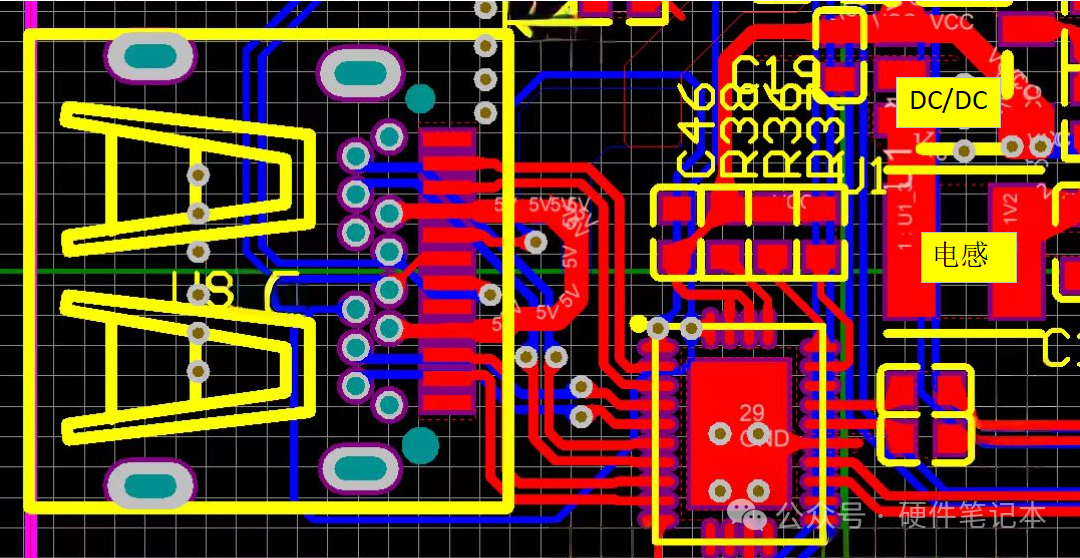

 USB接口要遠離RF天線（如有）、晶振、DC-DC電感這些高電磁輻射的EMI源。你挨著它們放，信號質量很難救回來。距離上至少留出2-3mm，有條件就多給點。

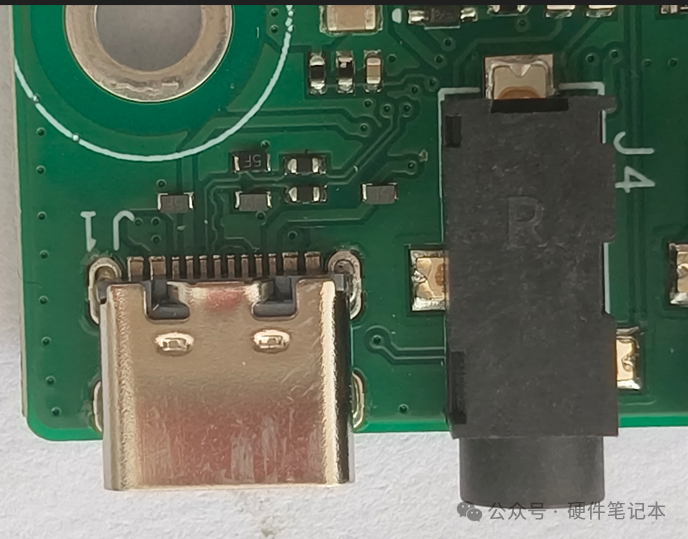

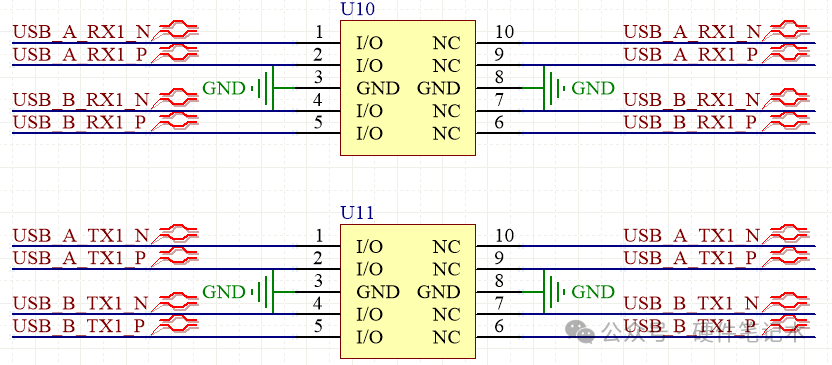

ESD和Type-C接口之間要留間距。 別貼死，至少留出1-2mm。為啥？主要是考慮到焊接，貼太近烙鐵下不去，維修工程師該罵人了。

ESD、共模電感、阻容這些器件，都要盡量靠近USB接口擺放。 距離越遠，走線引入的寄生參數越多，保護效果越差。

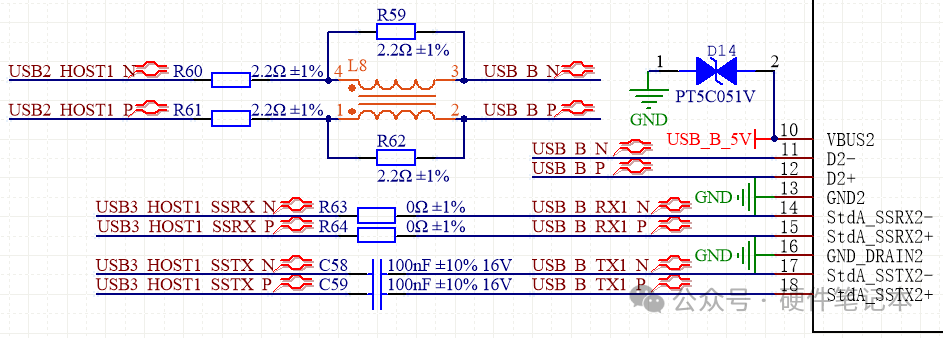

關于TX和RX的耦合電容（還有其它高速信號的耦合電容，可以看我之前寫的文章），這里要強調一下：

第一，TX的電容靠近Type-C接口放，因為TX是設備往外發信號，電容放接口旁邊能把高頻噪聲擋在外面。

第二，電容容量選100nF左右，別亂換。USB 3.0規范要求Host和Device的TX端放75nF到200nF之間，最常用就是100nF。這個電容的作用是隔直流、抑制共模噪聲。別看著1μF或者0.1μF差不多就往上懟，特性不一樣，信號完整性會出問題。

當然，最保險的還是打開你主控芯片的手冊，看參考設計怎么畫，芯片廠商提供的資料更靠譜。

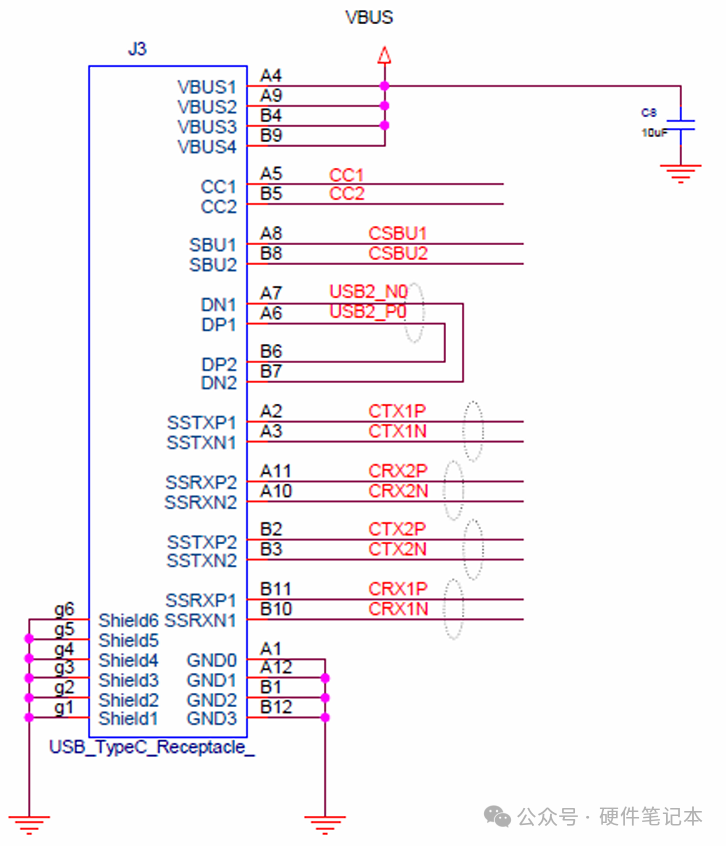

Type-C一共五對差分線,，一根都不能漏。

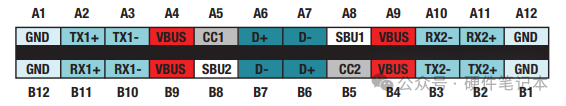

包括：RX1+/RX1-，RX2+/RX2-，TX1+/TX1-，TX2+/TX2-，D+/D-。

還有一對CC線（雖然不是嚴格意義上的差分，但也要注意走線）別數漏了。很多人只記得RX/TX和D+/D-，容易忘記TX和RX還分正負。

走線要求：

1、差分信號線至少要緊鄰一個地平面，兩側都緊鄰最好，也就是做好參考平面。

2、USB差分對要做等長處理，組內誤差控制在±5mil以內。長度差多了，信號質量會變差，數據眼圖變差，共模干擾上來，EMI就變差了。等長補償要在靠近引腳的地方做，別在走線中間拐來拐去。

3、USB差分走線阻抗控制在90Ω，±10%的余量。很多人只盯著阻抗值算，忽略了連續性。什么叫連續性？參考平面不能斷，不能跨分割。走線寬度不能突變，拐角用圓弧或45度，別走直角。一旦跨分割或者參考平面不連續，阻抗跳變，信號反射就來了，高速信號最怕這個。

4、打孔換層要克制。 過孔本身就會引起阻抗變化和信號反射。建議過孔數量不超過2個。實在避免不了換層，記得在打孔處加一對回流地過孔，形成信號的回流通路。

5、USB差分線建議包地處理。地線盡量保持完整，每隔一段距離打一個回流地過孔。

6、遠離干擾，給足距離。USB高速信號對串擾很敏感，距離不夠就是給自己挖坑。遠離電源網絡、大電流信號、DDR、HDMI、時鐘線等高速信號，至少50mil以上。如果條件允許，不同對差分線之間也要保持距離。同時，USB走線的優先級要高于其他器件和信號。先把這幾對差分線走好，再去處理別的。很多人的板子回來USB不通，就是因為被別的線擠得七扭八歪的。

好了，這一期就到這里。以上這些細節，咱盡可能做到吧，具體還得根據實際項目情況來定，有時候也不一定非得卡得那么死。但知道了基本原則，至少心里有桿秤，什么最重要，什么是其次，然后根據項目實際情況做取舍，該抓的抓，該放的放。
