DC/DC電感下方鋪銅，你是不是也糾結過這個問題？

反正我是見過不少人糾結。前段時間群里正好聊到這個話題，大家你一言我一語，有的說一定要鋪，有的說鋪了反而壞事，誰也說服不了誰。我翻了翻網上的討論，發現這個爭議還真不是一天兩天了。

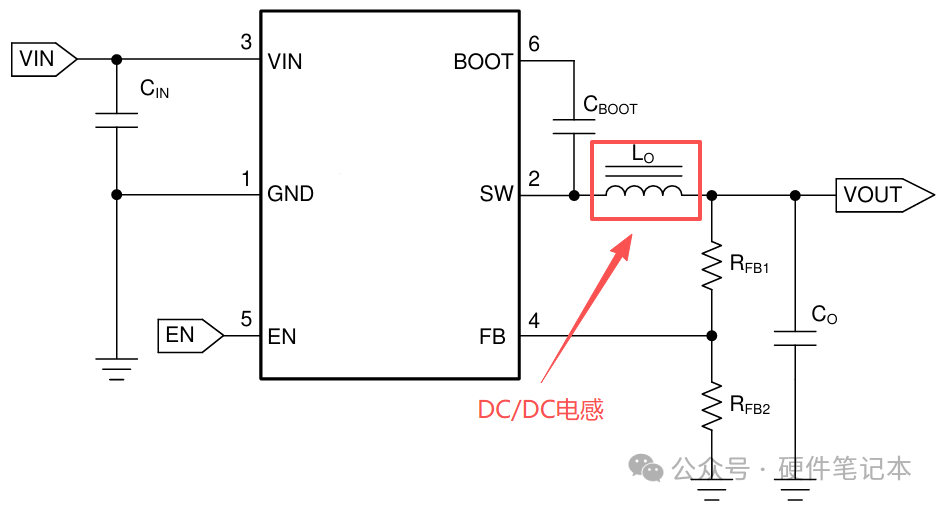

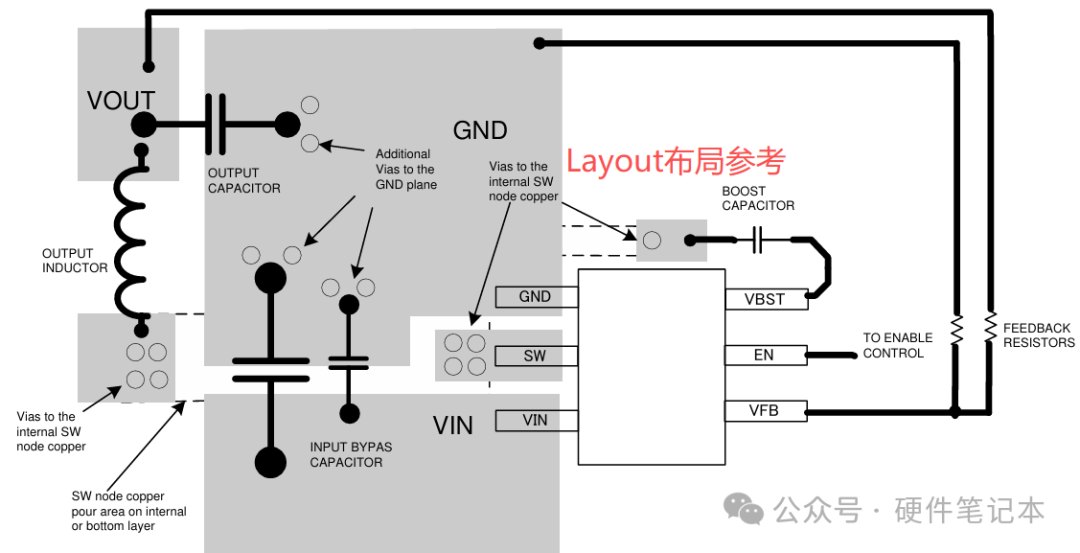

先說我個人的做法吧。我們平時做設計，大多數情況會按手冊推薦的Layout來，這么多年下來，電源這塊很少出問題。所以我的一個基本思路是：芯片廠商給的參考，大概率是不會錯的。

但這不代表所有情況都一刀切。下面咱們就具體聊聊，什么情況下鋪銅是合理的，什么情況下可以不用鋪，或者需要額外留意。

大家之所以在這個問題上爭論不休，主要是因?yàn)?/span>它確實有兩面性，而且都有一定的道理。

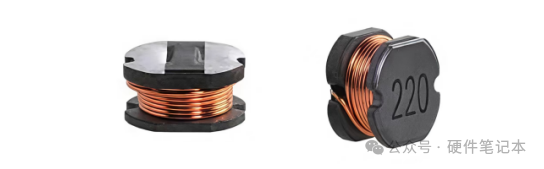

反對鋪銅的人，最擔心的是影響電感量。尤其是對于非屏蔽電感，比如工字型電感，它的磁力線是完全暴露在空氣中的。如果在電感正下方鋪上銅皮，高頻磁場會在銅皮上感應出渦流，這個渦流產生的磁場方向剛好和原來的磁場相反，相當于削弱了電感。

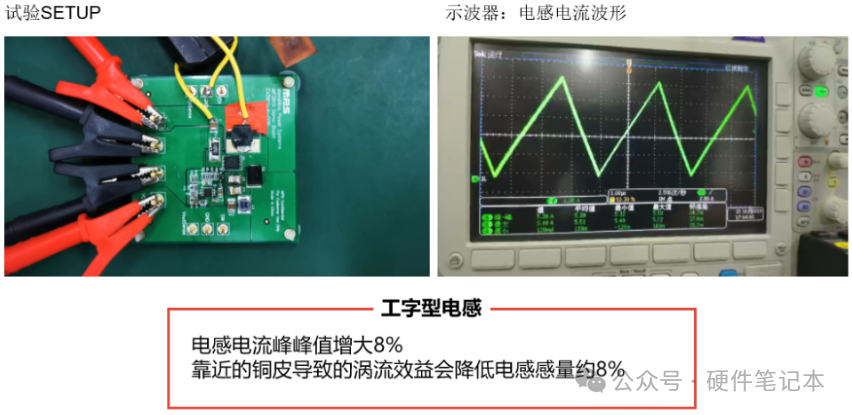

根據MPS官網資料顯示，這種影響可能讓電感電流的峰值增加約8%左右，也就是說電感量會有所下降。另外也有人擔心，這個渦流噪聲會串到地平面上去，弄臟整塊GND，影響其他電路工作。

你看，兩邊都有道理。那到底怎么選？關鍵在于一個被很多人忽略的前提條件：你用的是哪種類型的電感。

實際上，這個問題的答案很大程度上取決于你選用的電感是哪種結構。咱們分三類來看。

第一類是非屏蔽電感

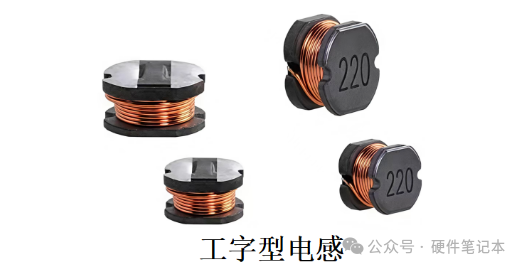

典型代表就是工字型電感，前面已經講過它的原理，這里不重復了。使用工字型電感時，鋪銅可以壓制EMI，但要接受感量下降，可能需要重新調整電感值來補償；不鋪銅的話感量準確，但EMI就得靠其他手段來處理，比如拉開距離或加屏蔽罩。

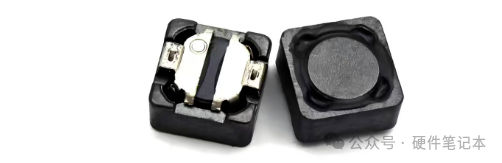

第二類是半屏蔽電感

第三類是一體成型電感

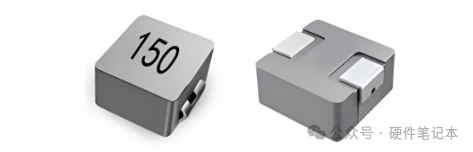

這是目前性能最好的一類，就像文章開頭說的，咱們平時的項目幾乎都是用這種，所以鋪不鋪銅這個問題關注得很少，也很少出問題。對于一體成型電感，鋪銅純粹就是為了散熱和輔助屏蔽，沒有任何負面影響。

從實際應用來看，現在大多數DC/DC設計用的都是半屏蔽或一體成型電感，工字型電感已經用得越來越少了。所以你平時如果沒特別留意這個問題，大概率也踩不到坑。

文章不長，最后給大家一個可以直接拿去用的結論。

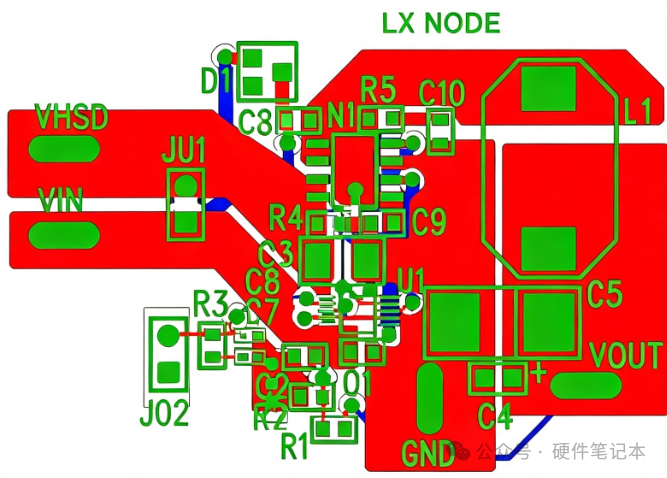

常規情況下，直接鋪銅，不用糾結。只要你用的不是工字型那種非屏蔽電感，就在電感下方鋪一塊完整的GND銅皮，放心鋪。它不會影響電源性能，但能幫你在EMI測試上少操心，還能捎帶手改善散熱。我們平時設計都是這么處理的，跟著芯片手冊的Layout指導走，幾乎沒出過問題。

只有一種情況需要你額外考慮。如果你確實因?yàn)槌杀净蚱渌颍坏貌挥霉ぷ中头瞧帘坞姼校蔷鸵幸庾R(shí)地做一下評估。鋪銅的話注意電感值可能要微調，不鋪銅的話EMI方面要留足余量。

最后再說一句，無論鋪不鋪銅，電源的布局才是真正的決定性因素。高頻開關環路的面積控制住了沒有？輸入輸出電容放對位置了沒有？驅動回路的走線合理嗎？這些沒做好，電感底下那塊銅皮是鋪還是不鋪，根本改變不了大局。反過來，布局做得扎實，鋪銅那點影響根本掀不起什么浪花。

好了，今天的內容就分享到這里，如果覺得有用，歡迎轉發給身邊的朋友，咱們下期再見！
