最近碰到2起MCU SWD無法連接的問題，現象都是新做的幾塊板子，但是無法連接下載程序。

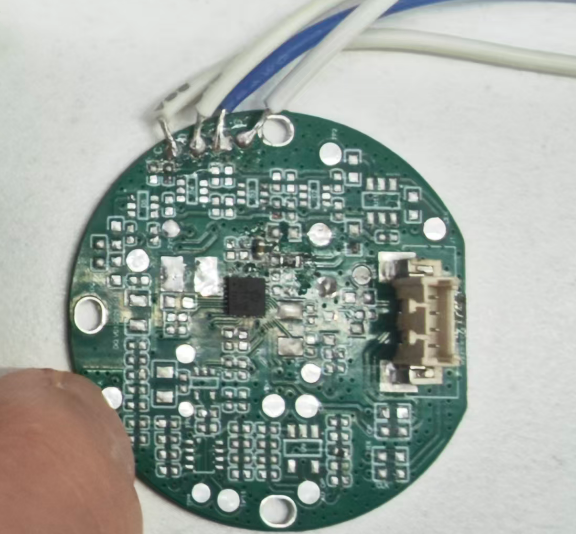

第1個工程師做的板子如下，用的MCU是QFN20封裝

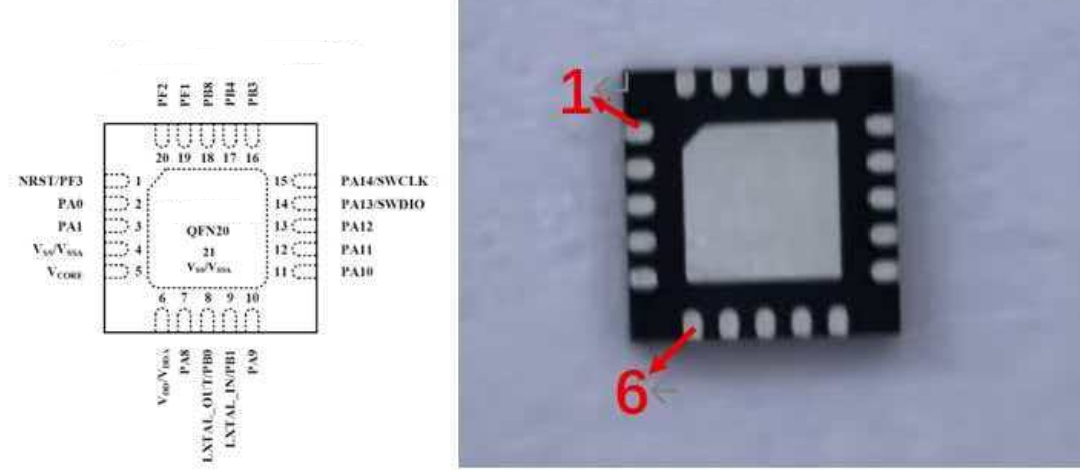

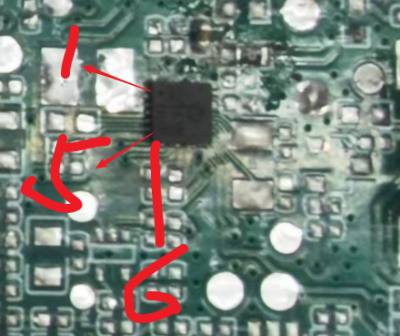

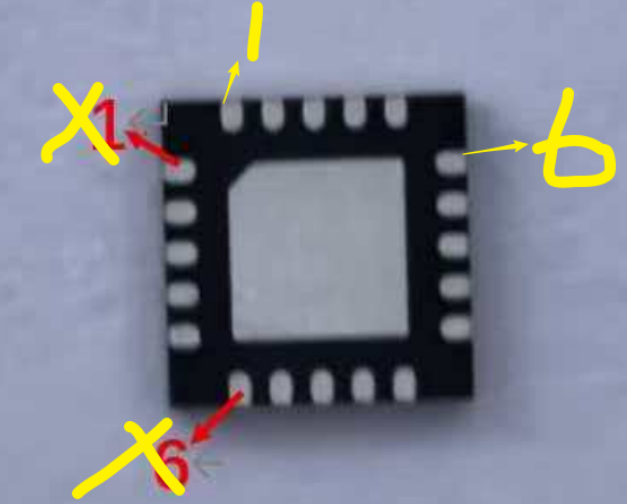

問題出在他把MCU PCB封裝畫錯了，根據Datasheet，他以為管腳順序是這樣的。他誤以為引腳圖是從MCU背面看的。

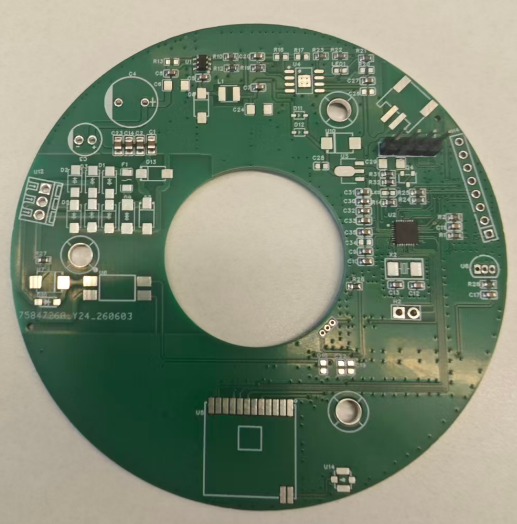

第2個工程師做的板子如下，巧合也是圓形的板子，用的也是QFN芯片

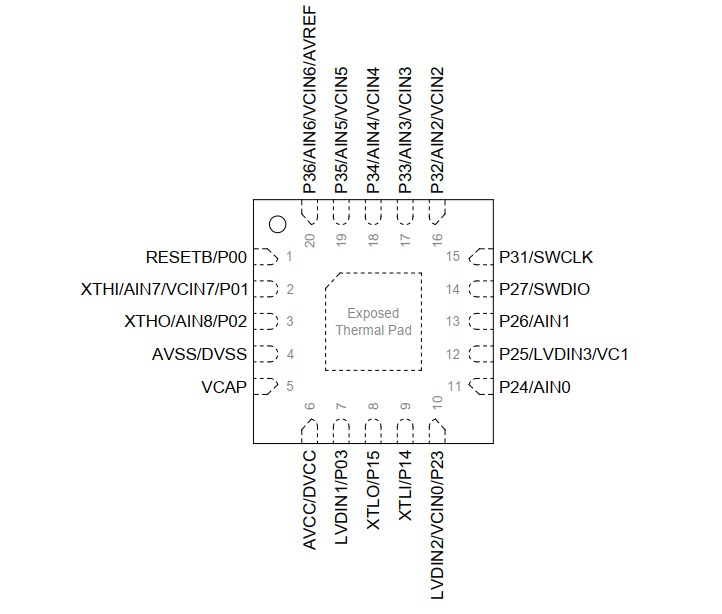

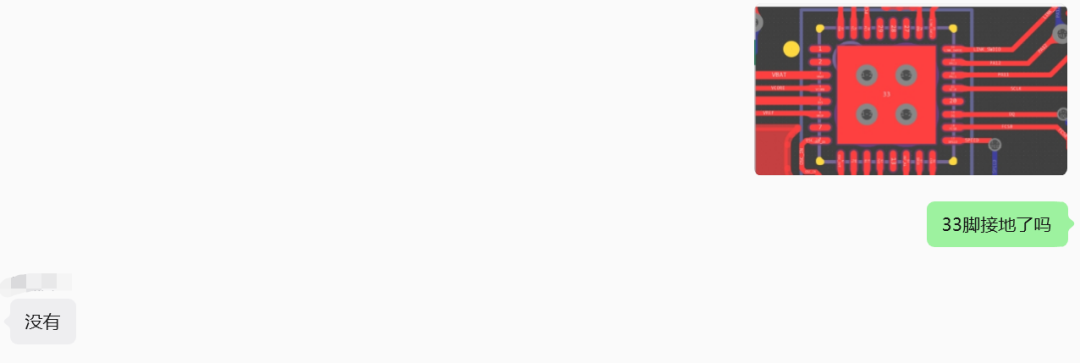

他的問題不是PCB封裝畫錯了，而是他沒有給QFN芯片底部焊盤芯片接地，因?yàn)檫@個QFN芯片只有一個GND，就是底部的焊盤。不接地，自然無法正常工作。

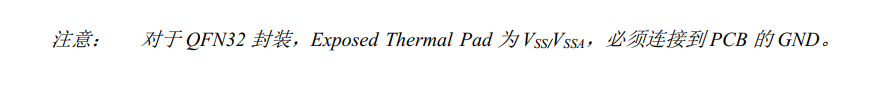

數據手冊里明確寫了注意事項
就算沒看到這句話，MCU 一個接GND的地方都沒有，也應該能發現問題啊。
正常來說只要MCU供電正常且SWD連接正確，首次就應該可以正常連接。連不上，肯定是硬件哪里出問題了。
以上案例分享給大家，希望大家不犯類似的小錯誤。
