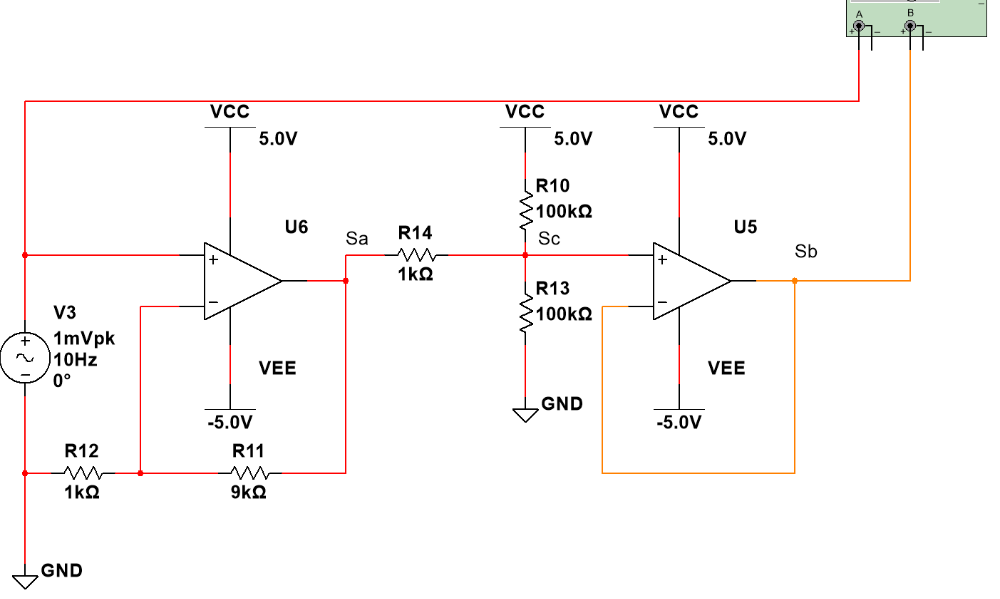

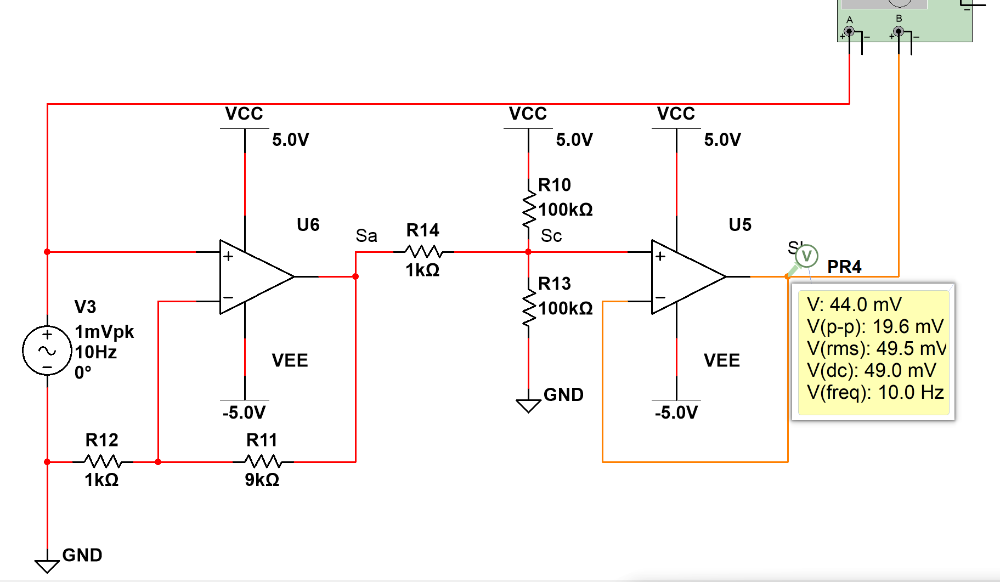

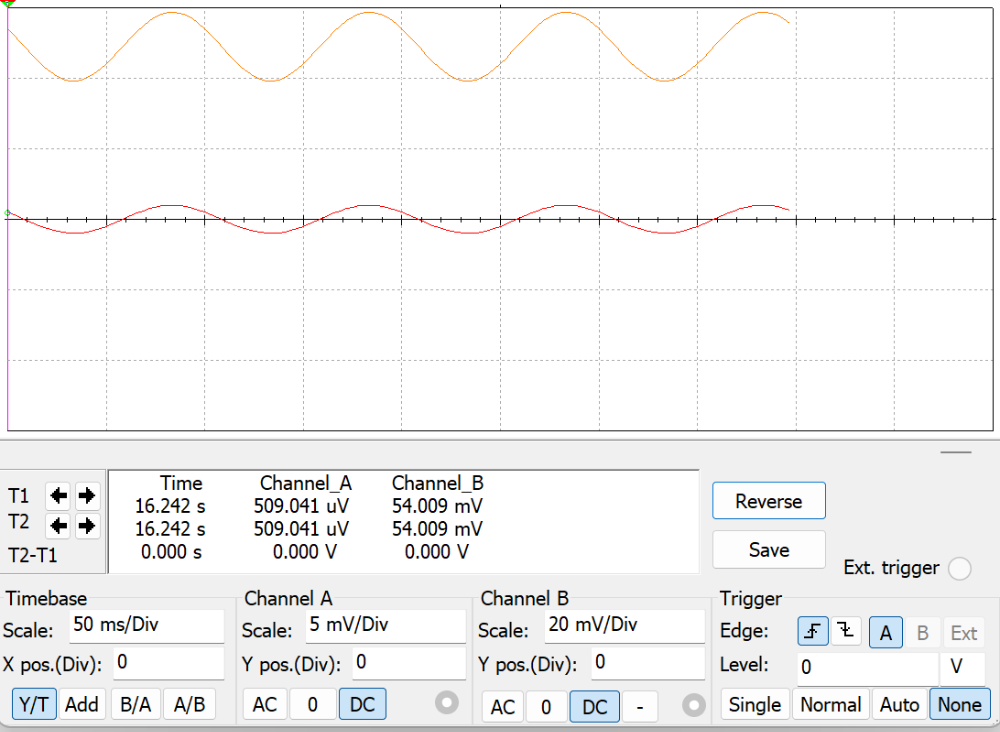

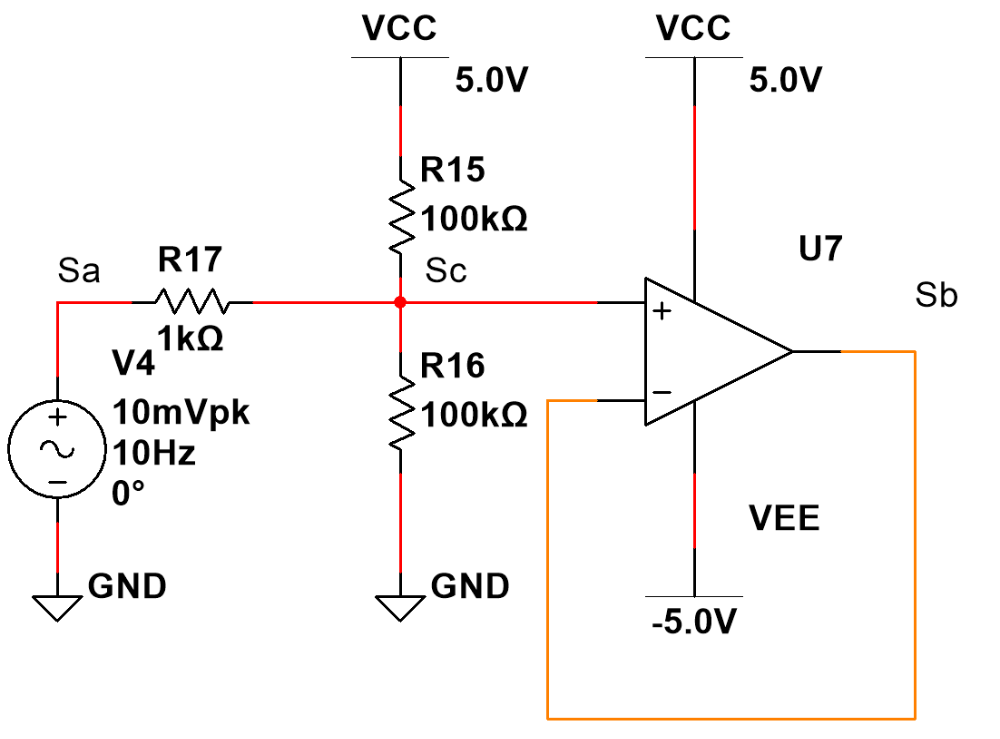

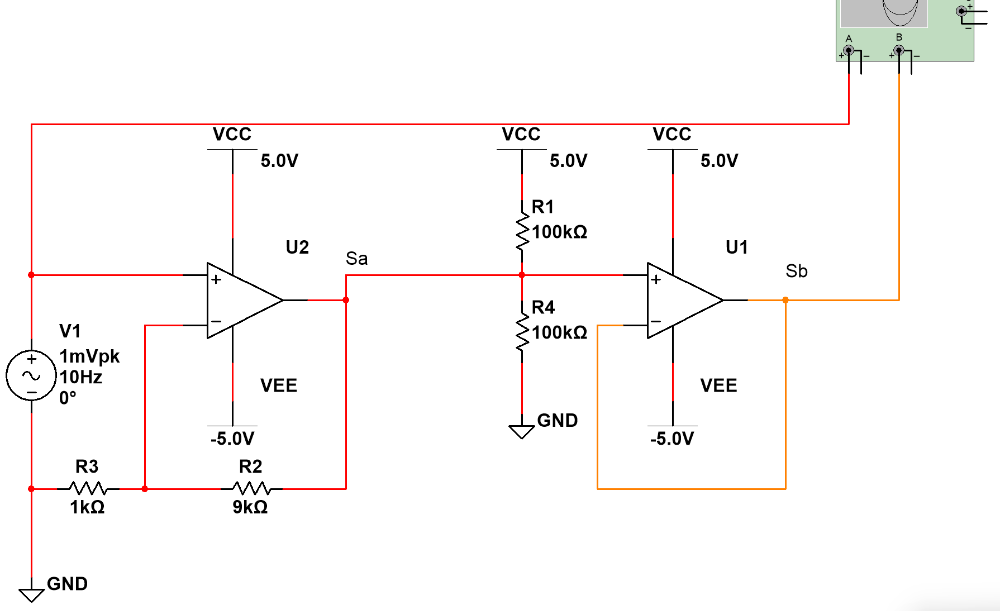

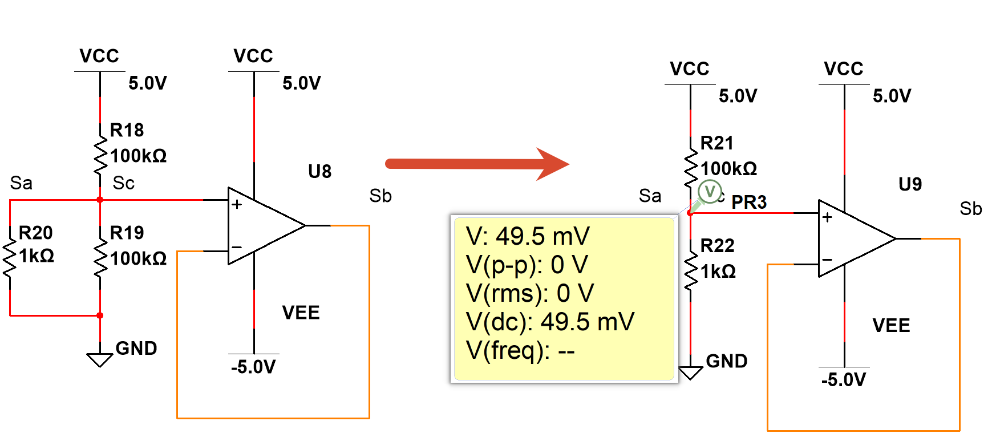

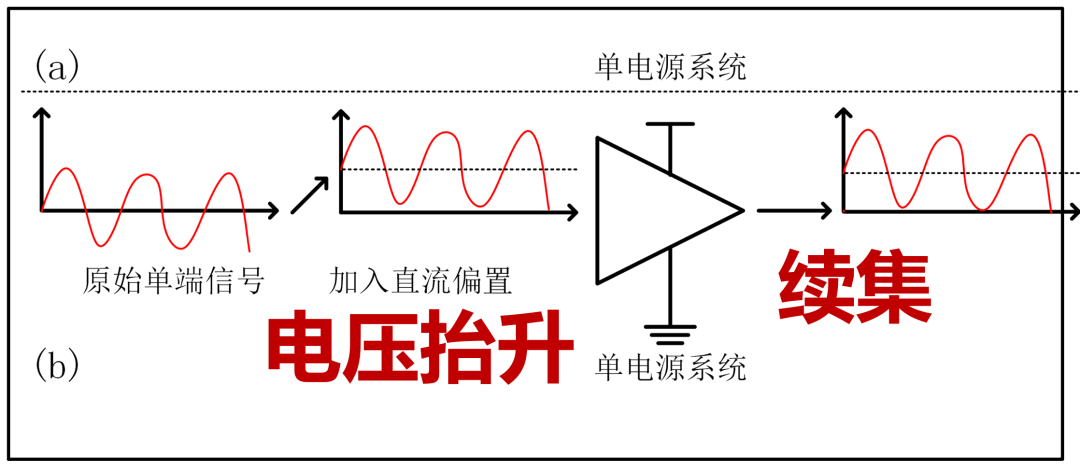

書接上回,還是圖1電路,學員想把U2放大后的雙極性信號給調理成單極性信號,在上篇文章《為什么這個電壓抬升電路不好用?第1集》中,我們分析了圖1失效的原因,學員認為這個電路電壓抬升不上去的原因是R1、R4的分壓節點直接與前面電路連接了,因此他又提出另一種方案。學員在U2的Sa和R1R4電阻之間放了1kΩ電阻(R14),用來隔離前后級電路,如下圖2所示。下圖3是仿真結果,結果有了巨大突破,Sb的電位被抬升了,但是只抬升到大約50mV,遠遠低于同學預期的2.5V(學員人文應該抬升到R1和R4對5V分壓后產生的2.5V),這又是怎么回事呢?圖2的等效原理圖如下圖4所示,具體原理在《為什么這個電壓抬升電路不好用?第1集》中有詳細說明。而當我們忽略信號源,只看電壓抬升電路時,圖4又可以簡化成下圖5,圖5中,輸入到跟隨器的信號,其實是5V在100kΩ與1kΩ上分壓的結果,從圖5中看,實際抬升的電壓只有49.5mV,圖5分壓的結果與圖6的仿真結果一致,證明了前文分析的正確性。那么問題來了,這個讓人惱火的電壓抬升電路究竟應該怎么做呢?

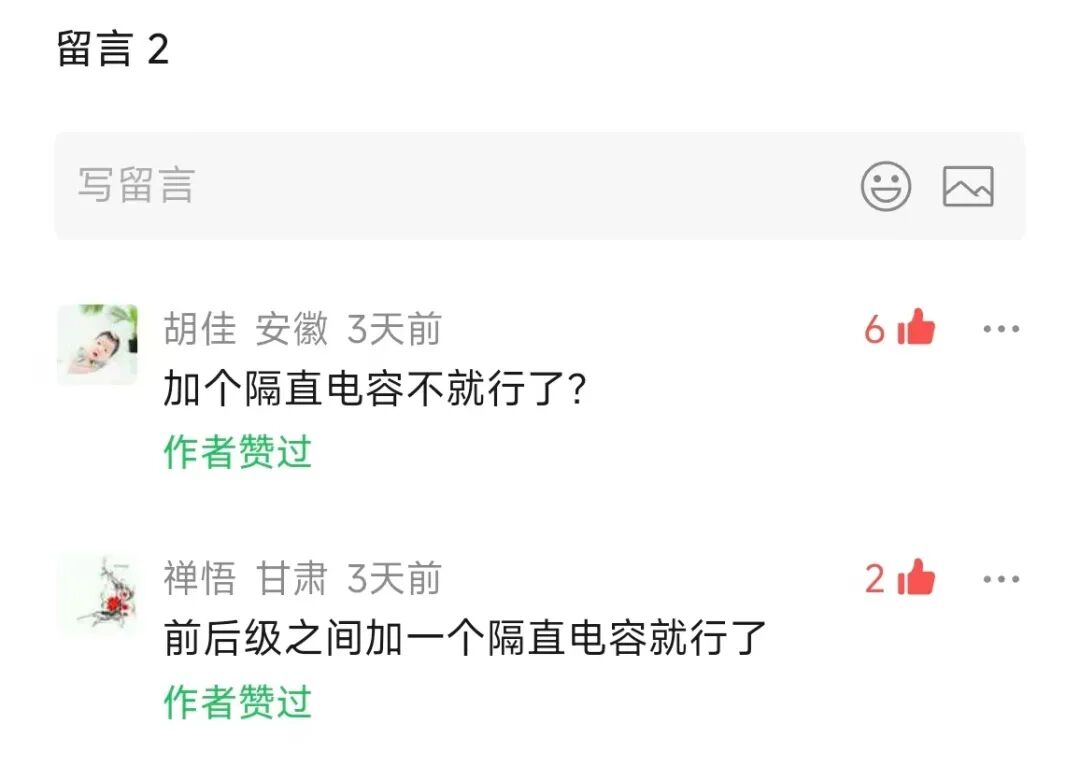

上一集中有讀者建議增加隔直電容,這是個很好的思路。除了隔直電容,還有什么措施呢?歡迎評論區討論留言,更多原創干貨課程,歡迎下單我的原創視頻課程《運放秘籍》。-END-
