高頻信號的“寫輪眼”—— 眼圖

二眼圖產生原理

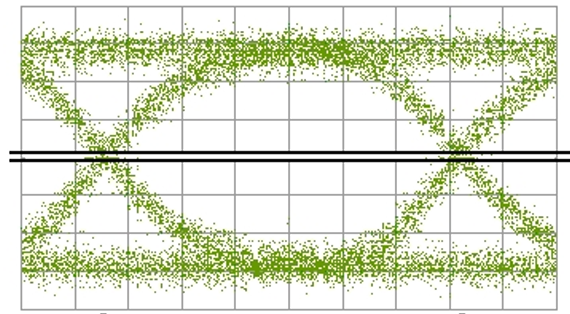

眼圖是用余輝方式累積疊加顯示采集到的串行信號的比特位的結果，疊加后的圖形形狀看起來和眼睛很像，所以稱之眼圖，下面就是一張完美的眼圖。

標準眼圖

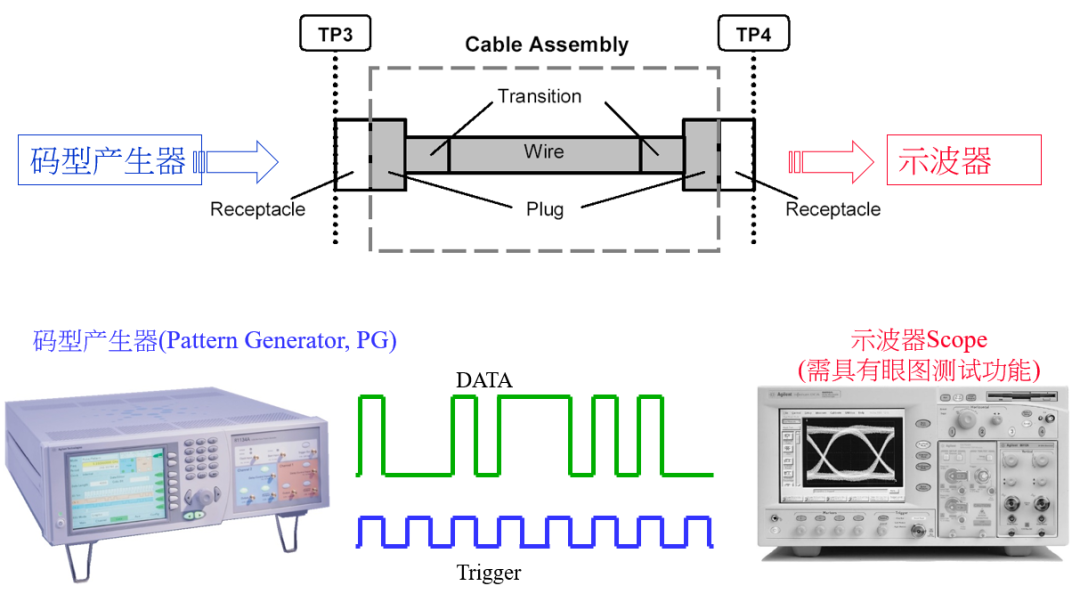

眼圖測試的基本配置主要由碼型產生器發出信號，通過DUT傳輸后到示波器上，將簡單的0和1的信號，利用熒光的方式將信號的余輝留在熒幕上，不斷的疊加就能產生信號圖形，從而得到眼圖。

眼圖測試示意圖

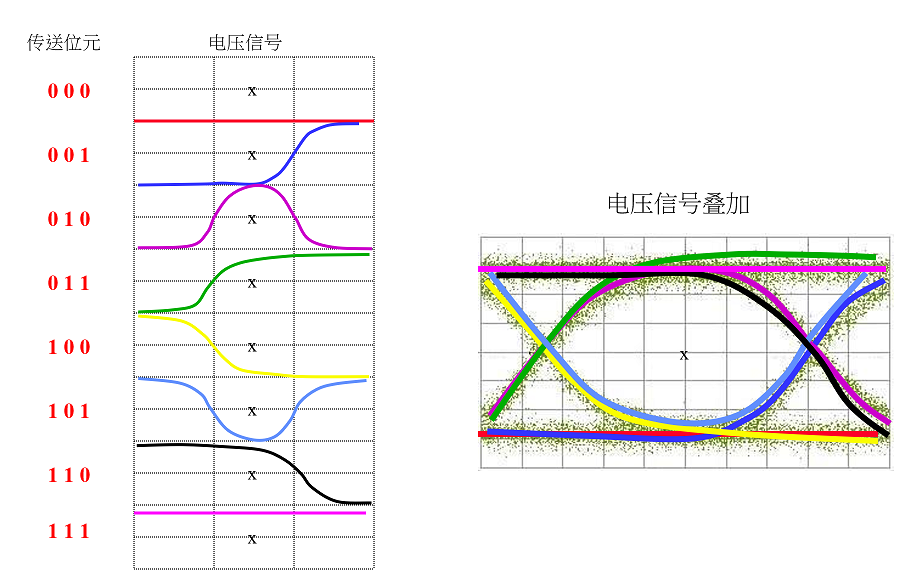

眼圖的具體形成是我們把電壓訊號不斷的送入，不斷的疊加才形成的眼圖。

信號疊加示意圖

眼圖測試中兩個重要的參數：Mask/Jitter

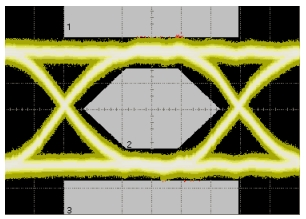

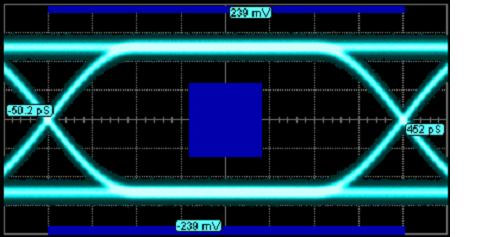

Mask (波罩)是一個用于定義信號眼圖允許的區域的圖形。它通常是一個菱形或多邊形，用于表示信號質量的容限。

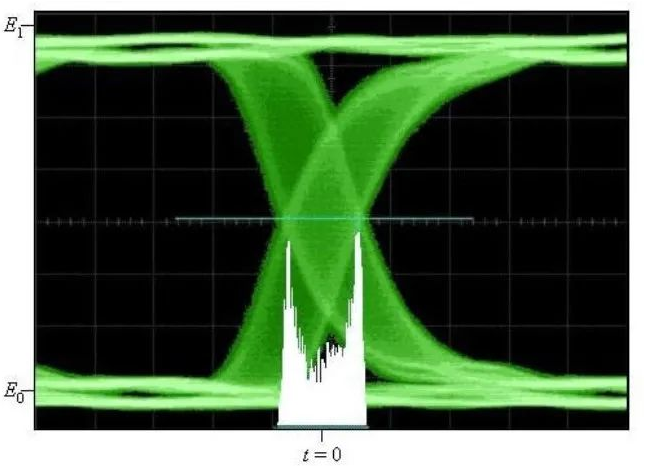

抖動(Jitter)為眼圖上升和下降邊緣影響眼狀交叉點時的這些邊緣時間。

Mask 和Jitter 是描述眼圖的重要參數，共同決定了信號的質量。Mask 定義了信號質量的容限，而Jitter 衡量了信號的時序偏差。

Mask

Jitter

眼圖測試的其 常見參數，Eye Height(眼高)/Eye Width(眼寬)

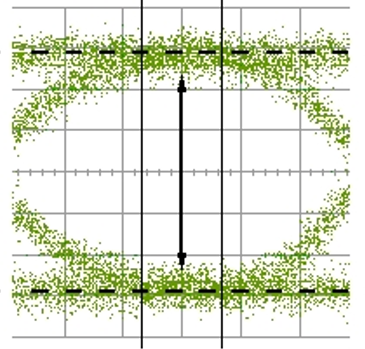

Eye Height(眼高)，是指眼圖中的垂直開口部分的量測

Eye Height =(One level-3σ)-(Zero level + 3σ)

Eye Height

Eye Width(眼寬)，是指眼圖中水平開口部分的測量

Eye Width={(t_cross2- 3σ_cross2 )-( t_cross1 + 3σ_cross1 )}

Eye Width

眼圖的主要作用是快速告訴你：測試的PCB走線或者線材是“王者”還是“廢鐵”？適合用來做兼容性測試和采購篩選。但注意！它只能告訴你“好還是不好”，至于“為什么不好”？——得另請高明！（比如TDR、S參數等深度分析）。

總之，眼圖就像信號世界的“體檢報告”，一眼看去，健康與否，心中有數！
