在新能源、工控、儲能等高壓大功率場景中，溝槽柵 SiC MOSFET憑借優異的開關性能被廣泛應用。但在電機驅動、電源轉換等感性負載場景中，MOSFET關斷時因電流突變會在漏源極間產生高壓尖峰。若無鉗位電路吸收能量，器件可能進入雪崩擊穿狀態，輕則參數劣化，重則直接燒毀。雪崩穩健性是衡量 SiC MOSFET 可靠性的核心指標，今天結合實測案例與圖表，拆解動態雪崩測試原理、單脈沖 / 重復雪崩耐量區別，以及失效模式。
01
動態雪崩測試（UIS）原理
電路布線電感、器件封裝電感、負載電感等電感，是觸發 SiC MOSFET 雪崩的核心誘因。器件關斷瞬間，電感產生反向電動勢，疊加電源電壓超過器件擊穿電壓時，雪崩現象發生，電感儲存的能量將全部由器件耗散。
行業統一采用JEDEC 標準非鉗位感性開關測試（UIS） 表征雪崩特性，其核心在于模擬器件在感性負載關斷過程中因無外部鉗位保護而被迫吸收全部雪崩能量的場景。UIS測試通過人為構造非鉗位拓?fù)洌苯釉u估器件在雪崩模式下的能量耐受極限，為設計高可靠性系統提供數據支撐。

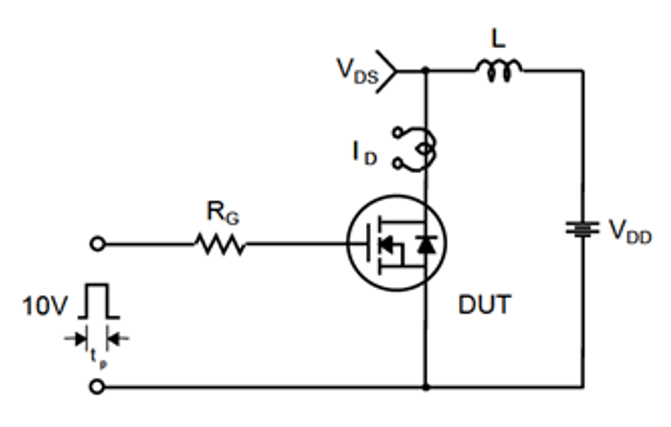

UIS典型測試電路：
1. 直流母線電壓源（VDD）：提供恒定測試電壓，并非實際系統的母線電壓，通常只需幾十伏。
2. 負載電感（L）：模擬感性負載特性，其值由目標雪崩能量及測試條件決定，典型范圍為數十μH至數mH。
3. 被測器件（DUT）：通常為功率MOSFET或IGBT，需配置高速驅動電路以精確控制柵極時序。

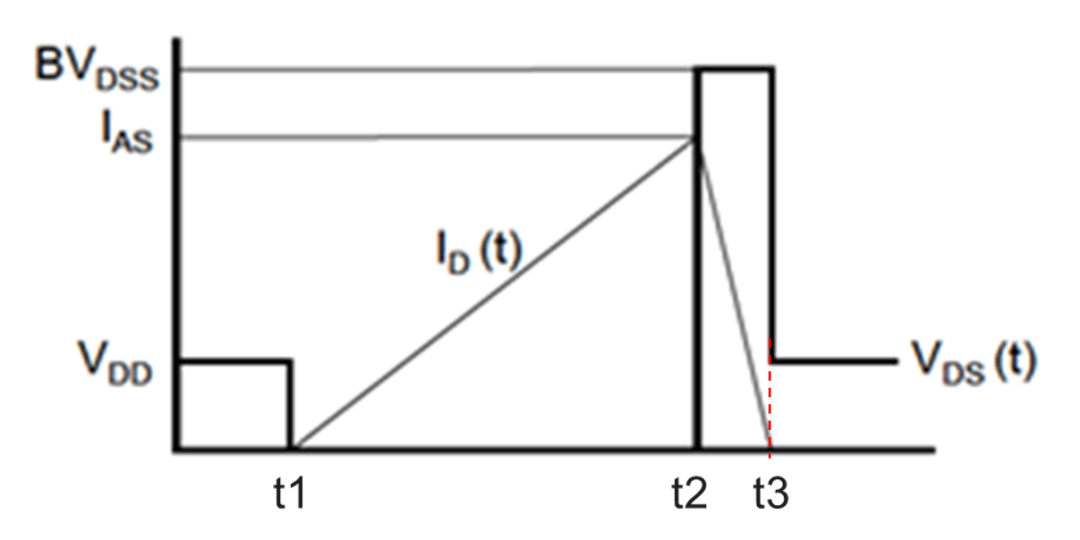

UIS測試過程可劃分為兩個關鍵階段：
1.
負載電感充電階段（t?-t?）
t?時刻，向 DUT 施加正向柵壓（Vgs(on)），器件導通。電感電流線性上升，斜率由 Vdd 和 L 決定。DUT 器件流過的電流與電感電流相同，此時器件充分導通，兩端電壓 Vds 非常低，可忽略不計。
此時電感儲存的能量即為下一階段器件需耗散掉的雪崩能量 ，計算方法為：
2.
雪崩階段（t?-t?）
t?時刻，DUT 柵壓突降至零或負壓（Vgs(off)），器件關斷。電感電流無法突變，只能通過 DUT 慢慢耗散掉， 迫使 DUT 進入雪崩擊穿狀態。DUT 漏源電壓（VDS）迅速上升至雪崩電壓（BVDSS）。雪崩電流由峰值（Iav）線性下降，速率由雪崩電壓和電感決定：
器件承受的雪崩能量：
式中：L為電感值，Iav為雪崩關斷電流，BVDSS為雪崩擊穿電壓，tav為雪崩持續時間。
02
單脈沖雪崩耐量(EAS)：器件的極限抗沖擊能力
單脈沖雪崩測試考驗器件的單次抗雪崩極限沖擊能力，方法為：給器件施加單個電流脈沖，逐步提升電流脈沖幅值，直至器件失效，以此界定器件單次極端雪崩的破壞極限。本次測試對象為擊穿電壓 1650V的溝槽型SiC MOSFET，初始溫度Tstart= 298K (即25℃)，搭配不同電感開展測試，結果見下圖 。

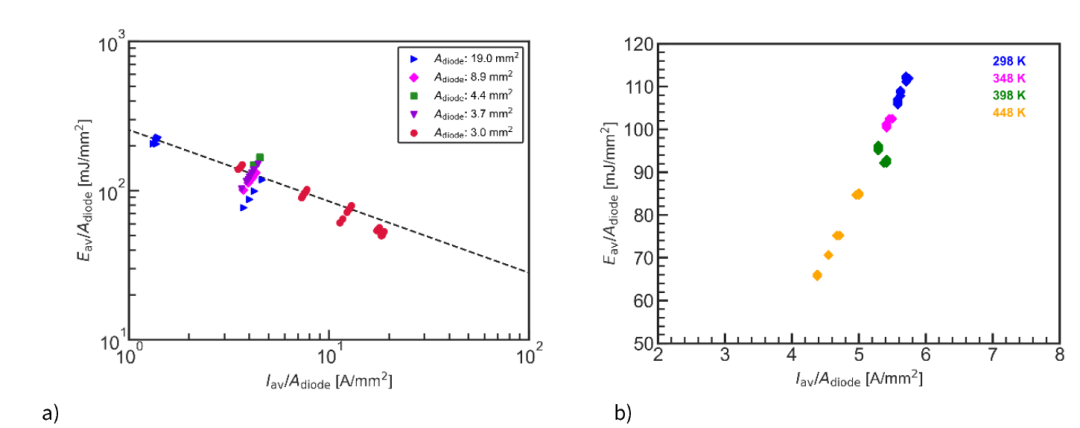

1650V 溝槽型 SiC MOSFET 有效雪崩能量密度與雪崩電流密度關系
(a) 初始溫度 298K；(b) 初始溫度 298K/348K/398K/448K，電感 2620 μH
從上圖中可以看出：
1. 器件雪崩能力和雪崩對應的 p-n 結區域面積 Adiode相關，同工藝器件需用雪崩能量密度(Eav/Adiode)而非單純根據雪崩能量(mJ)評判耐量；
2. 溫度影響顯著：隨著器件起始溫度升高，SiC MOSFET 的雪崩耐受能力明顯下降。
如果需要耗散更大的雪崩能量，那么可以使用具有更高雪崩電壓的器件。這是因為雪崩擊穿電壓高的器件往往具有更厚的漂移區，雪崩產生的熱量可在更大的芯片體積內分散耗散，因此器件能承受的雪崩能量越高。另外，從下表也能看出 ，如果雪崩持續時間越長，單位面積的芯片可承受的雪崩能量越大，器件更難達到破壞極限。

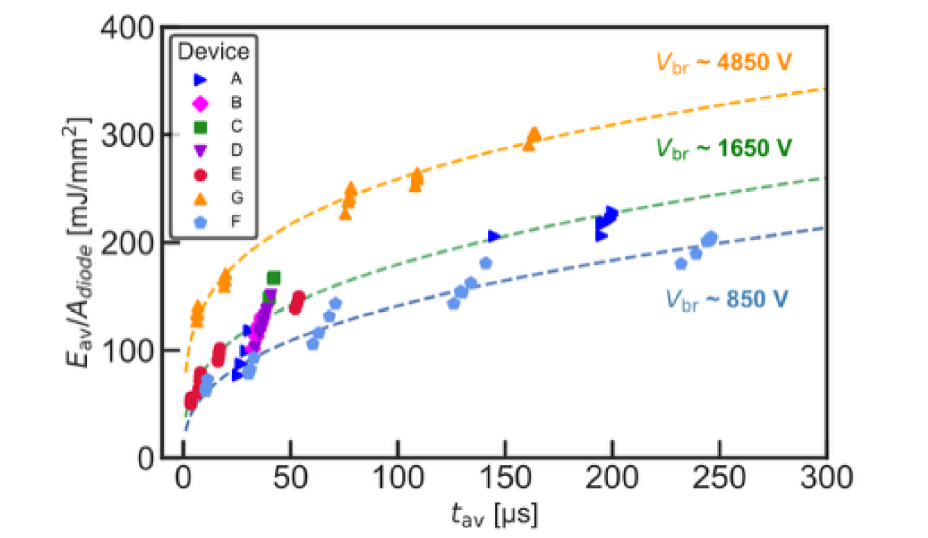

溝槽型 SiC MOSFET 最后有效雪崩能量密度與雪崩時間關系（擊穿電壓 850V、1650V、4850V）
失效波形與失效點位
為了更好地理解動態失效機理，我們來比較下正常波形與失效波形 。在臨界工況下，器件可在 1650V 擊穿電壓下正常流過雪崩電流，直至電感中的能量釋放完畢；在失效波形中，失效出現在雪崩周期約 2/3 位置（周期后半段），和電流驅動型閂鎖失效（雪崩初期失效）有明顯區別。熱仿真結果顯示：無論擊穿電壓、漂移區厚度如何差異，器件失效前最高結溫均達到約 1250 K，證實SiC MOSFET 為溫度驅動型失效，而非電流驅動失效。

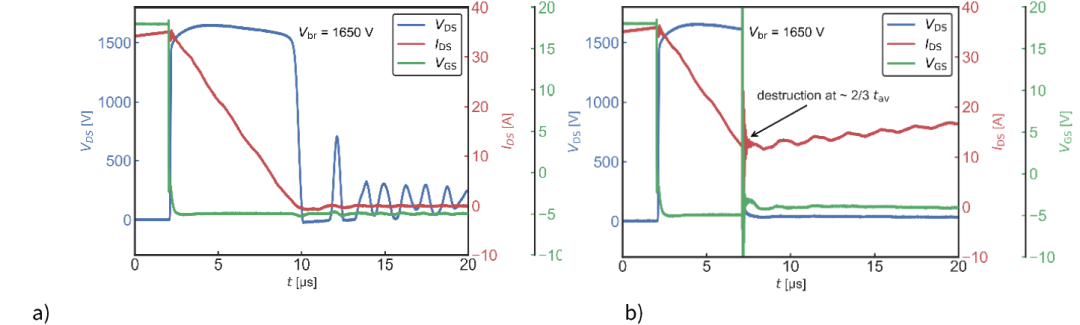

1650V 器件雪崩波形
(a) 失效前正常波形；(b) 失效波形
芯片開封分析顯示，所有失效點均集中在芯片有源區，是單脈沖雪崩的典型失效現象。

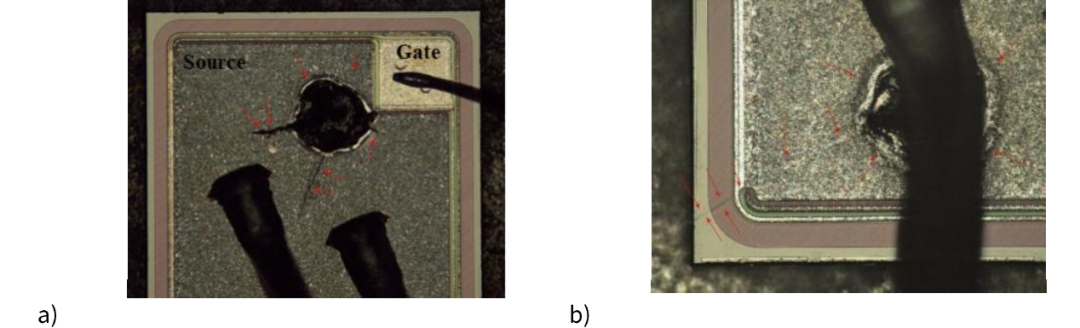

1650V 器件失效點位實拍
(a) 柵極焊盤附近；(b) 鍵合線下方
03
重復雪崩耐量(EAR)：器件的長期抗疲勞能力
重復雪崩耐量的核心考核點在于器件在數萬次循環雪崩應力下的參數穩定性，測試前后重點監測RDS(on)、VGS(th)、Vbr 結電容等核心參數。
實測案例
使用10個實際擊穿電壓為1650V的器件進行考核。測試條件：初始溫度 298 K，電感 L=4.9mH，雪崩電流 Iav= 7.1A，雪崩時長 tav= 23.3us，單脈沖雪崩能量 Eav = 0.6mJ，共20000次雪崩事件。

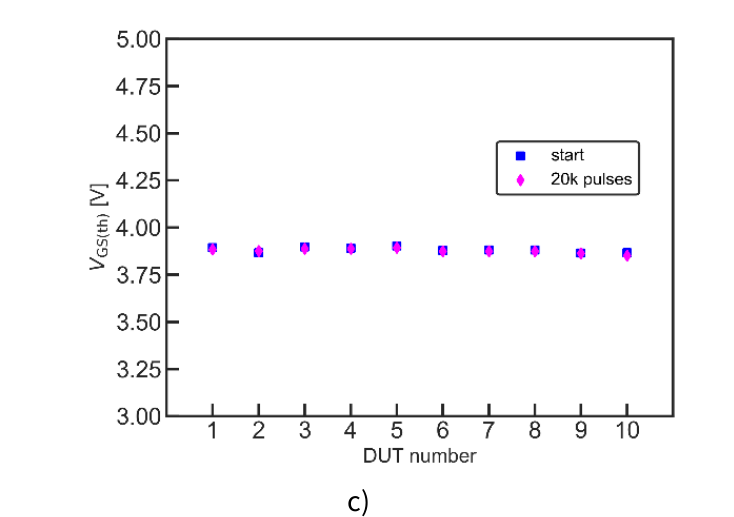

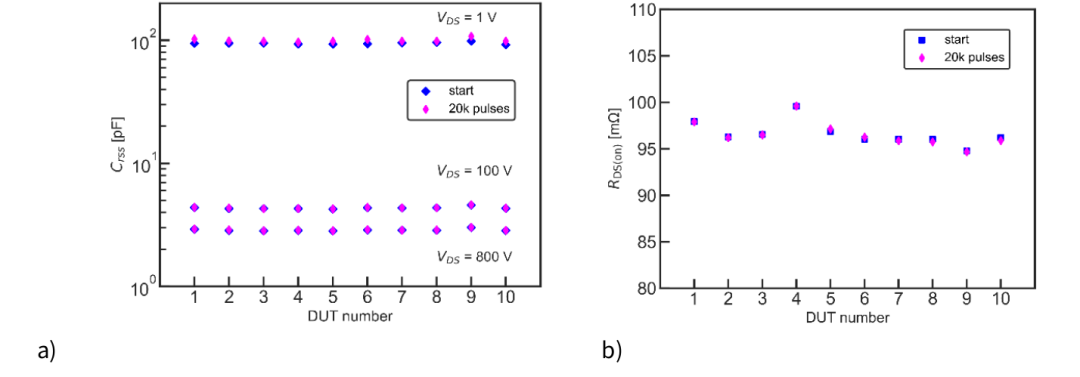

圖 39：1650V 溝槽型 SiC MOSFET 經過 20000 次重復雪崩脈沖前后參數變化
測試結果：在該額定工況下，CoolSiC? MOSFET器件經過 20000 次重復雪崩測試后，結電容Crss、導通電阻RDS(on)、閾值電壓VGS(th)均無明顯變化，器件未發生性能退化。
補充說明：若超出器件規格、長期施加嚴苛重復雪崩應力，會造成參數漂移、器件加速老化失效。

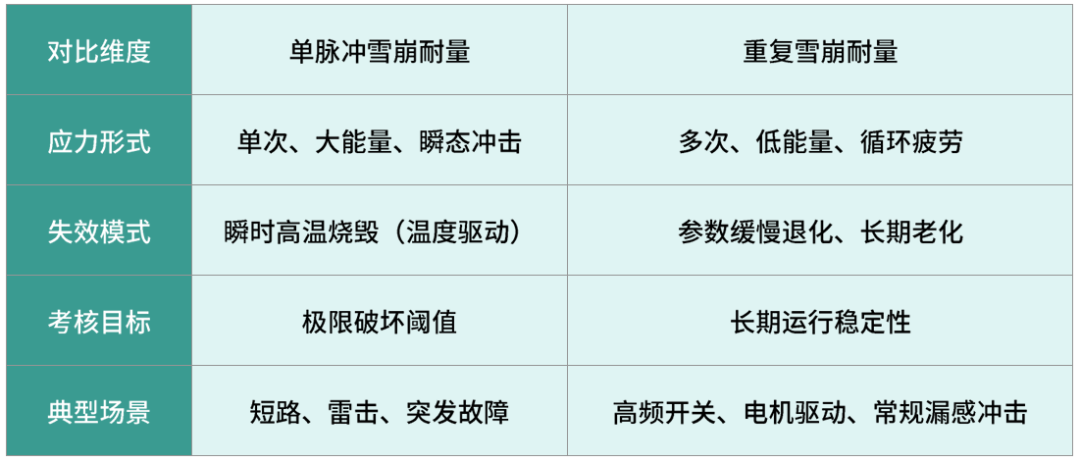

單脈沖雪崩與重復雪崩耐量核心區別對照表
04
總結
雪崩穩健性是溝槽式 SiC MOSFET 可靠性的重要指標， UIS 測試是量化雪崩能力的標準方法，雪崩能量定義分為單脈沖雪崩能量(EAS)與重復雪崩能量(EAR)：
單脈沖雪崩考驗器件瞬時抗沖擊極限，失效由結溫超標導致，漂移區厚度、擊穿電壓、芯片面積、工作溫度均為關鍵影響因素；
重復雪崩考驗器件長期循環穩定性，額定工況下數萬次脈沖不會造成參數劣化，超規格使用則會加速老化。

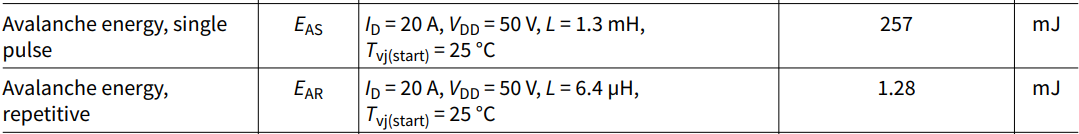

實際項目中，需要區分兩類雪崩應用場景，并搭配合理的器件選型與電路設計。英飛凌最新一代 CoolSiC? MOSFET, 在全系列單管產品的數據手冊中，都標注了 單脈沖雪崩耐量和重復雪崩耐量，為電力電子系統的穩定性保駕護航。
IMZA120R034M2H
