在往期《為什么有源晶振必須接地，而無源有時“不接地也能振”？》中，我們提到：無源晶體本身不需要接地，負載電容需接地，有源晶振的GND引腳需要接地。
那么， 晶體的金屬外殼要不要接地呢？
答案是：根據實際應用需求決定。
無源晶體外殼接地是為了增強抗干擾能力、降低電磁輻射，改善系統的EMC性能。無源晶體需要依靠MCU或RTC內部的振蕩電路工作。振蕩節點通常具有高阻抗、低信號幅度等特點，所以對外界電磁干擾特別敏感。
在實際應用中，晶振附近有很多的噪聲源，例如：
這些干擾信號可能讓晶振負載條件發生變化，從而引起頻率漂移、增加時鐘誤差。也可能造成起振困難或停振現象。
金屬外殼可靠接地相當于在晶體外圍增加了一層接地屏蔽層。外界電場干擾會優先耦合到接地外殼，并通過地平面快速釋放，而不是直接作用于晶體振蕩回路。

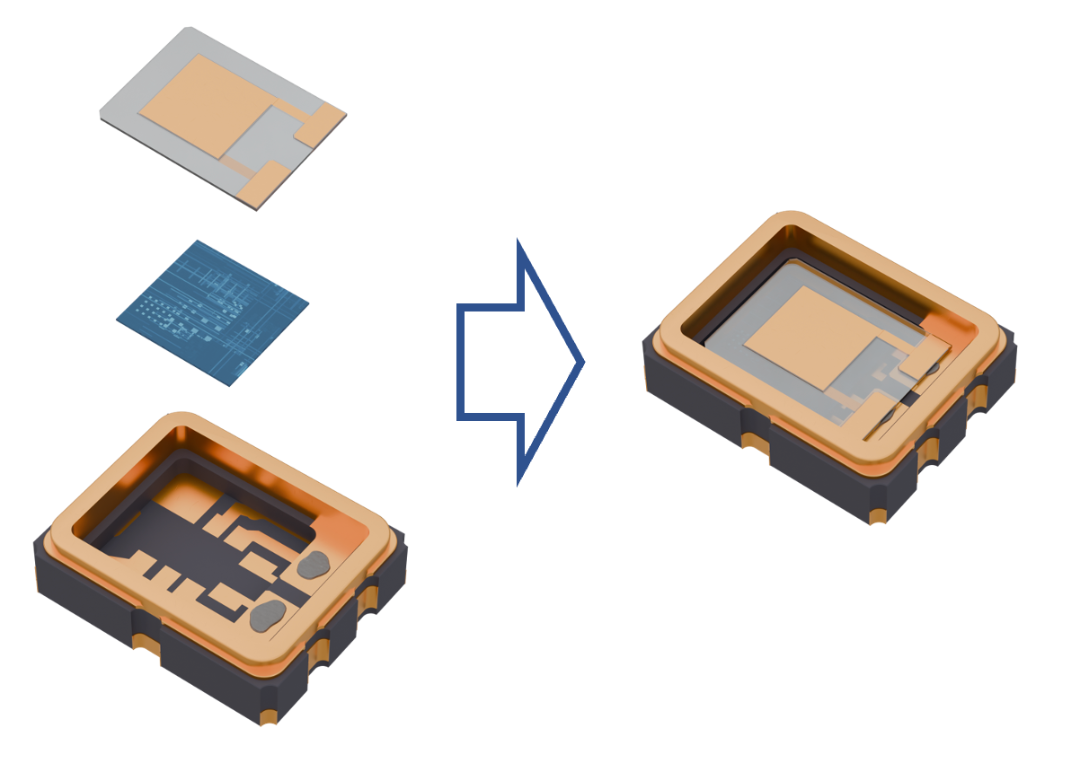

相比之下，有源晶振內部已經集成了振蕩器、放大器和波形整形電路，輸出的是低阻抗數字時鐘信號。我們只要按照規格書中的要求正確連接電源和輸出引腳，晶振就能穩定工作。

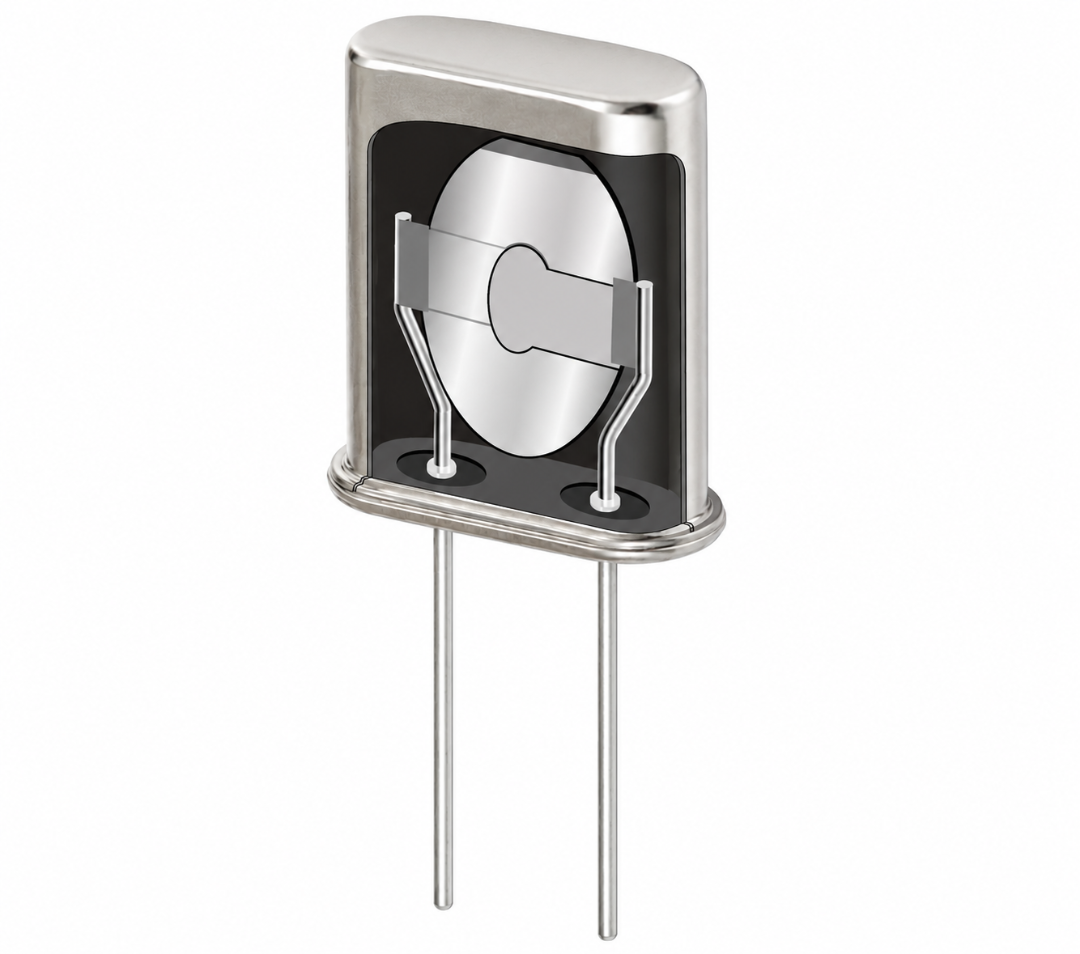

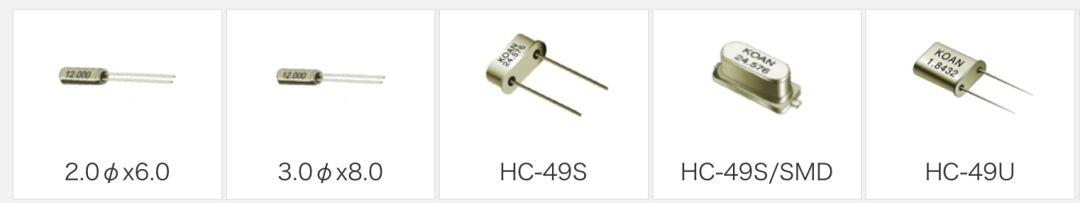

兩引腳無源晶振只有兩個頻率引腳，沒有專門的接地端。金屬外殼通常與內部電極絕緣。我們可根據實際需要選擇是否接地。

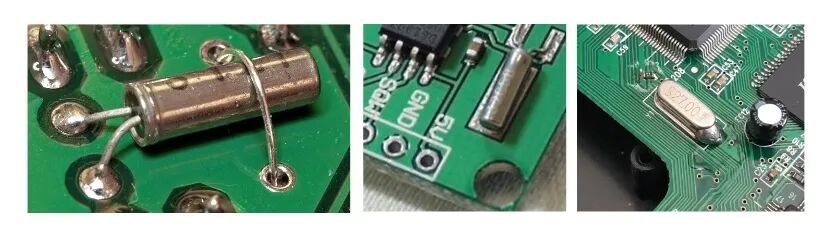

在RTC應用或干擾強的環境下，我們可以會通過接地夾、金屬屏蔽框或接地銅帶等方式實現外殼接地，增強屏蔽效果。

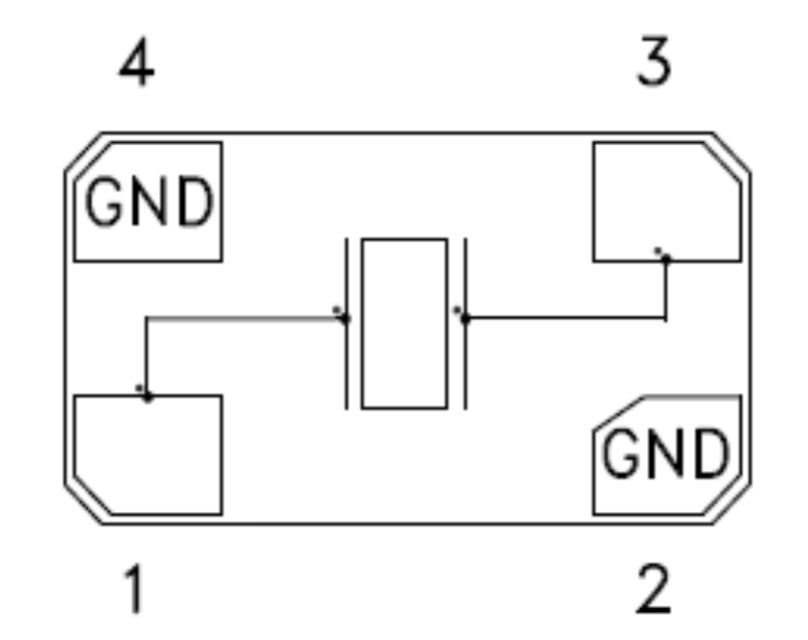

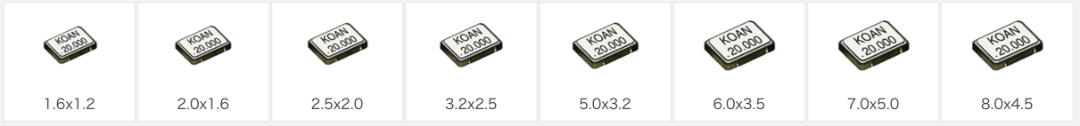

常見的2016、2520、3225、5032等貼片晶體通常是四焊盤結構。
其中2引腳和4引腳通常與金屬外殼相連，主要用于機械固定和屏蔽接地。具體連接方式應以規格書定義為準。
32.768kHz RTC時鐘晶體在振蕩回路中的信號能量極低。1～2pF的寄生電容變化就可能影響晶振負載條件，增加時鐘誤差。
與8MHz、16MHz、25MHz等主時鐘晶體相比，RTC晶體具有更高的等效阻抗、更低的驅動功率、更小的振蕩電流。
除了外殼接地，合理的PCB布局也可以減少干擾，例如：
晶振盡量靠近MCU放置；
晶振走線盡可能短、對稱；
避免高速數字信號從晶振附近穿過；
在晶振周?chē)黾咏拥乇Ｗo(hù)環；
按照規格書選擇負載電容；
……
KOAN晶振

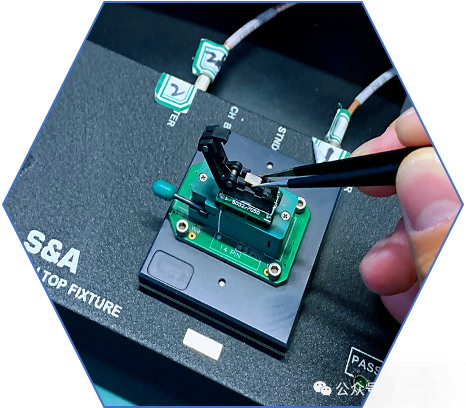

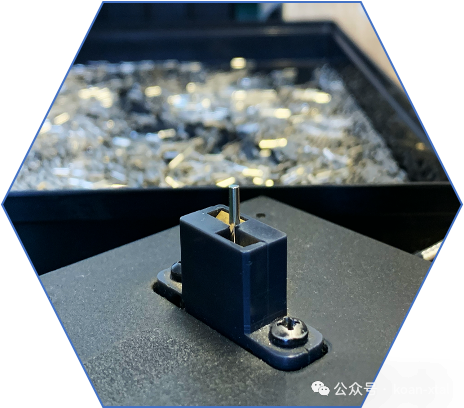

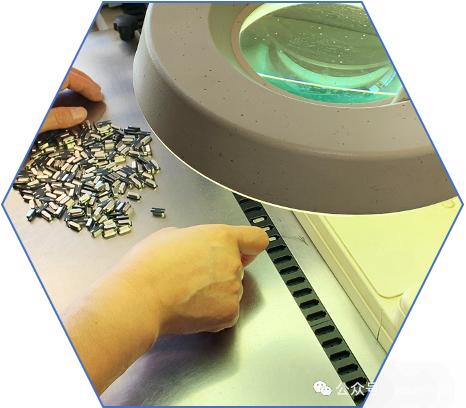

公司持續推進精細化質量管理，并配備專業的頻率測試與可靠性檢測儀器，可對頻率精度、穩定性、相位噪聲及相關性能進行嚴格測試與驗證。在產品穩定性、技術支持及品質控制方面保持行業領先水平，為客戶提供更加專業、可靠的晶振解決方案。
 |  |  |
