晶振尺寸越大，性能是不是越好？
小尺寸晶振是不是穩定性較差？
尺寸大小會影響晶振部分性能指標，例如頻率穩定性、負載能力、老化特性等，但尺寸并不是決定晶振性能的唯一因素。今天，凱擎小妹帶大家一起了解晶振尺寸與性能之間的關系。
尺寸和頻率特性

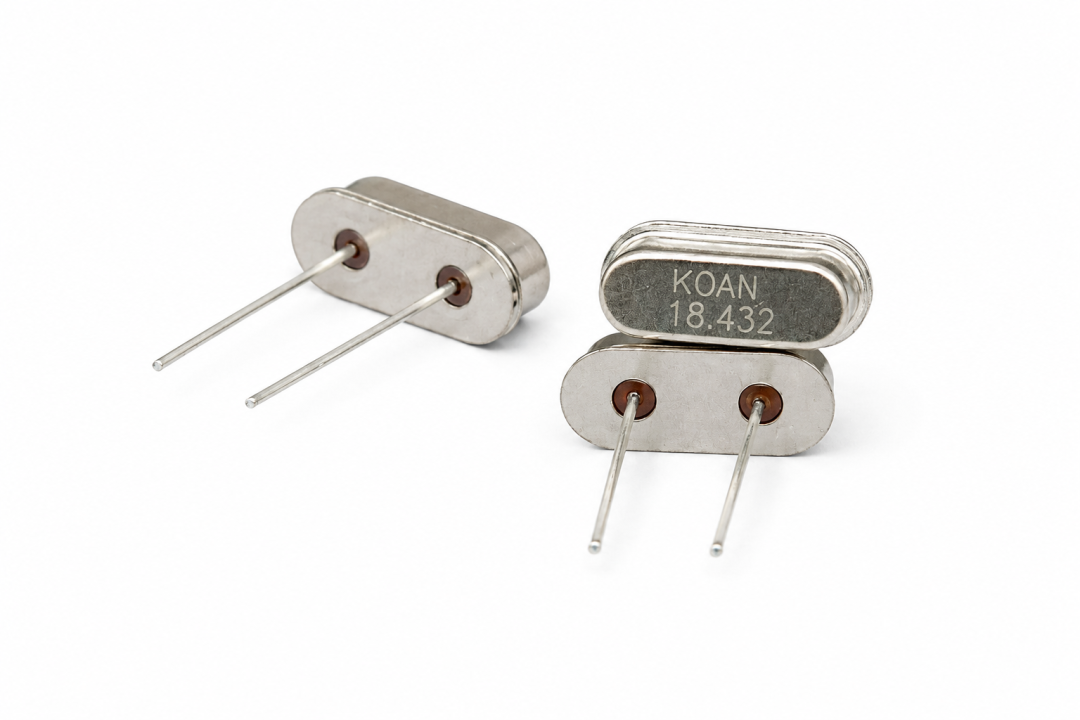

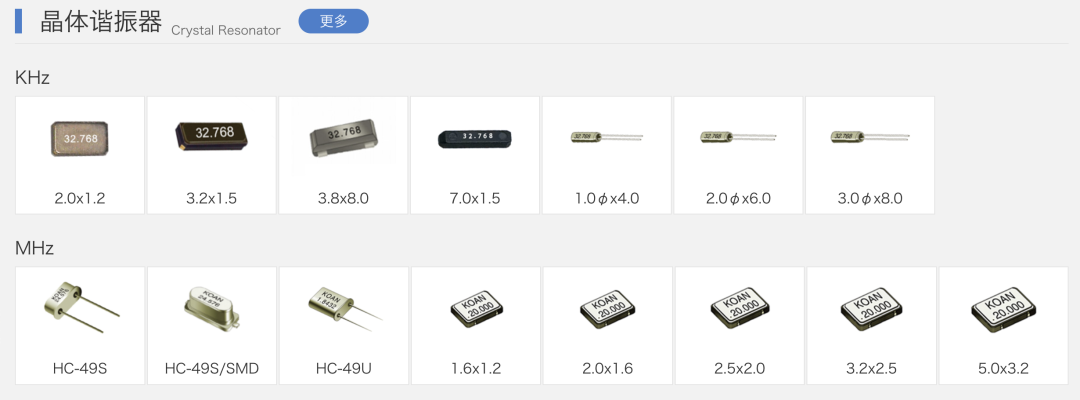

大尺寸的晶振（例如HC-49S晶振）內部晶片面積較大，機械振動能量更強，對外部環境變化的敏感度相對較低。所以在頻率穩定性方面有優勢。
小型貼片晶振（例如2520貼片晶振）由于體積更小更容易受到封裝應力、溫度變化以及PCB安裝環境的影響。所以頻率漂移可能會更加明顯。
隨著近年來晶片加工技術、封裝技術和溫度補償技術不斷提升，小型化晶振也可以實現高精度、高可靠的性能。
尺寸和頻率范圍
通常晶片越厚，振動頻率越低；晶片越薄，振動頻率越高。
24MHz、25MHz、40MHz等主控晶振：通常采用AT切割石英晶片，通過更薄的晶片實現較高頻率輸出。

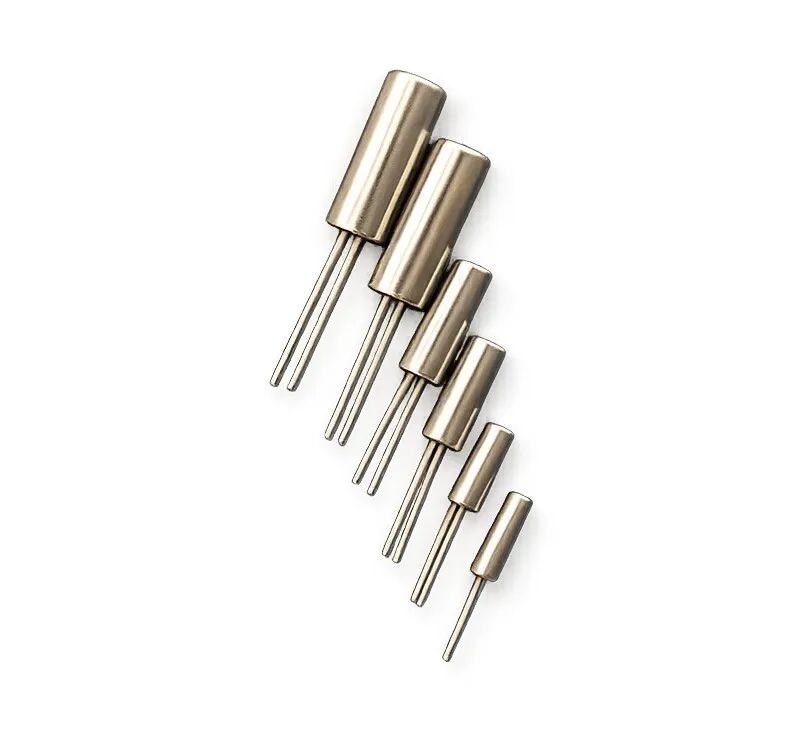

32.768kHz RTC實時時鐘晶振：通常采用音叉型晶片，由于頻率較低，需要較大的晶片結構來實現穩定振蕩。
尺寸和負載能力
晶振的負載能力主要與等效串聯電阻ESR、激勵功率以及振蕩電路匹配有關。
大尺寸晶振：晶片振動能量更強，ESR較低。更容易滿足振蕩電路啟動要求，對外圍電路容差相對寬松。
小尺寸晶振：由于晶片尺寸限制，ESR可能相對較高，對IC內部振蕩電路要求更嚴格。所以，PCB布局、負載電容選擇十分重要。
另外，在設計電路時，我們不能只關注晶振尺寸，還需要結合芯片規格書，合理匹配負載電容和驅動能力。
尺寸和相位噪聲/抖動
在普通消費電子產品中，頻率誤差對系統的影響不大。但在高速通信、精密測量、導航定位等領域，晶振的相位噪聲和頻率抖動就非常關鍵。大尺寸晶振更容易實現較低的相位噪聲和頻率抖動。
KOAN晶振凱擎小妹建議您在實際選型過程中，綜合考慮各種參數：
工作頻率
頻率精度
溫度穩定性
ESR參數
負載電容
使用環境
……
KOAN晶振

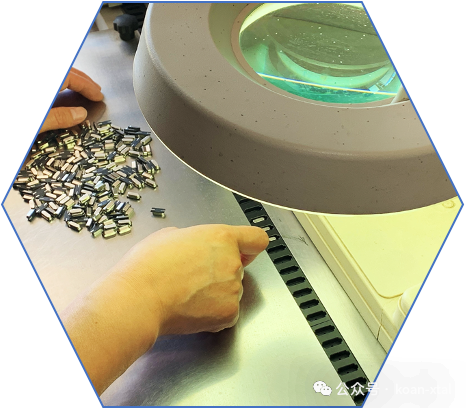

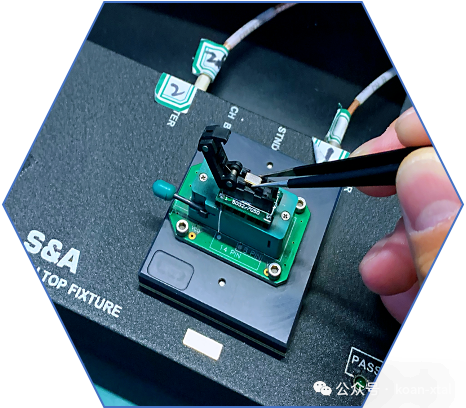

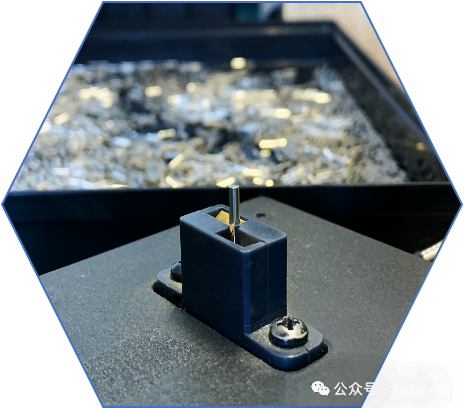

公司持續推進精細化質量管理，并配備專業的頻率測試與可靠性檢測儀器，可對頻率精度、穩定性、相位噪聲及相關性能進行嚴格測試與驗證。在產品穩定性、技術支持及品質控制方面保持行業領先水平，為客戶提供更加專業、可靠的晶振解決方案。
 |  |  |
