6月26日消息，現在AI算力越做越強，但一直有個繞不開的瓶頸就是“內存墻”。簡單來說，內存帶寬提升速度跟不上算力消耗速度，就算是HBM高帶寬內存，很多時候也頂不住壓力，而且HBM發熱問題越來越棘手。
高通在投資者交流會上亮出了一套全新架構HBC，也就是高帶寬近內存計算架構，打算用這套方案破解內存墻，針對部分AI任務實現性能近乎同步上漲。

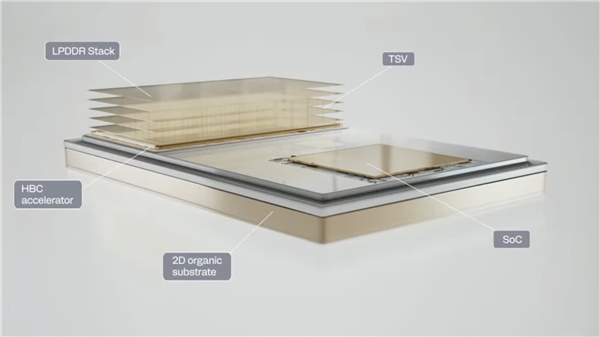

HBC的設計思路并不難懂：把原本集成在SoC芯片里的AI加速器單獨拆分出來，疊在LPDDR內存堆棧下方，依靠TSV硅通孔技術直接連通。這么設計之后，數據延遲能壓到和SRAM差不多的水平，同時保留堆疊內存容量大、集成度高的優勢。對比HBM方案，它不用硅中介層，省去復雜封裝工序，成本更低，功耗和發熱也能得到明顯控制。
當然論極限帶寬、最大存儲容量，HBC還是比不上HBM，高通也沒有放出具體實測數據。不過能效優勢很突出，單位功耗下的帶寬能達到HBM的5到7倍，存儲容量更是芯片內置SRAM的200倍以上。
這種近內存計算的思路并不是高通第一個想到的，不少存儲廠商都做過相關研發，只是一直沒能大批量商用落地。比如ASIC設計企業智邦集成電路（GUC）前段時間推出DoL技術，可以在邏輯芯片上堆疊1至4層DRAM，帶寬最高接近5TB/s，性能甚至比一部分HBM3E產品更好。

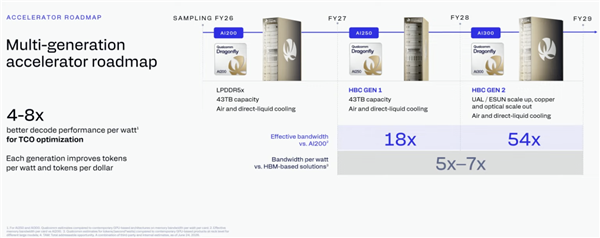

按照高通的產品規劃，旗下Dragonfly飛龍系列AI加速器，今年會推出AI200型號，搭配常規LPDDR5X內存，最大容量43TB，風冷、液冷兩種散熱方式都能用。第一款搭載HBC架構的AI250要等到明年推出，最大容量依舊是43TB，有效帶寬相比AI200最多提升18倍。第二代HBC產品AI300則安排在后年發布，官方暫時沒有公布具體容量，主要優化拓展能力，帶寬相比AI200最高能提升54倍。
