從硬件濾波到軟件抵抵消，六相PMSM驅動器EMI緩解的秘密：不在屏蔽層加厚，而在180°載波相移的'諧波對消'
SysPro系統工程智庫-前瞻洞察 | 數據來源：Mississippi State University

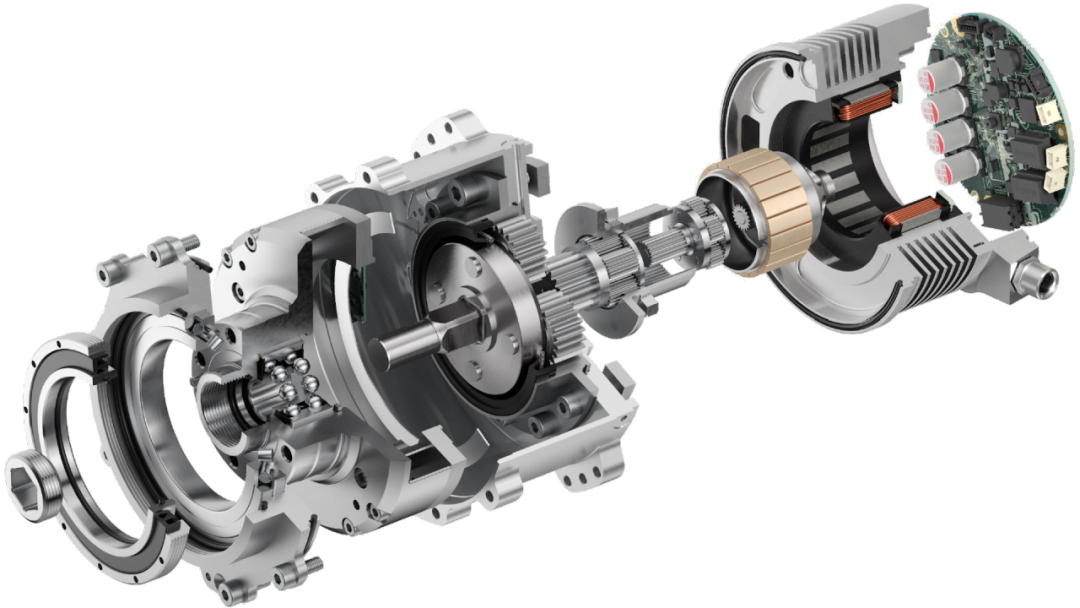

▲ 六相PMSM正在成為高功率密度、高容錯性電機驅動的主流選擇，但PWM逆變器的高dv/dt開關帶來嚴峻的EMI合規挑戰（CISPR-25/DO-160）
● 這里我們聚焦的CPS-PWM載波相移180°方案，核心是通過破壞性干涉抵消共模電壓（CMV）諧波——無需額外硬件濾波，即可實現EMI合規
這篇我們聚焦于：電動汽車多相驅動系統的EMI問題。
過去大家討論EMI問題時，第一反應總是'加濾波器、做屏蔽、改PCB'——這些硬件方案雖然有效，但帶來的體積、重量和成本增加往往抵消了多相驅動本身的功率密度優勢。
一、這份材料真正想說明什么？
這里提出的是一種基于載波相移PWM（Carrier Phase-Shifted PWM, CPS-PWM）的六相PMSM驅動器EMI緩解方案。

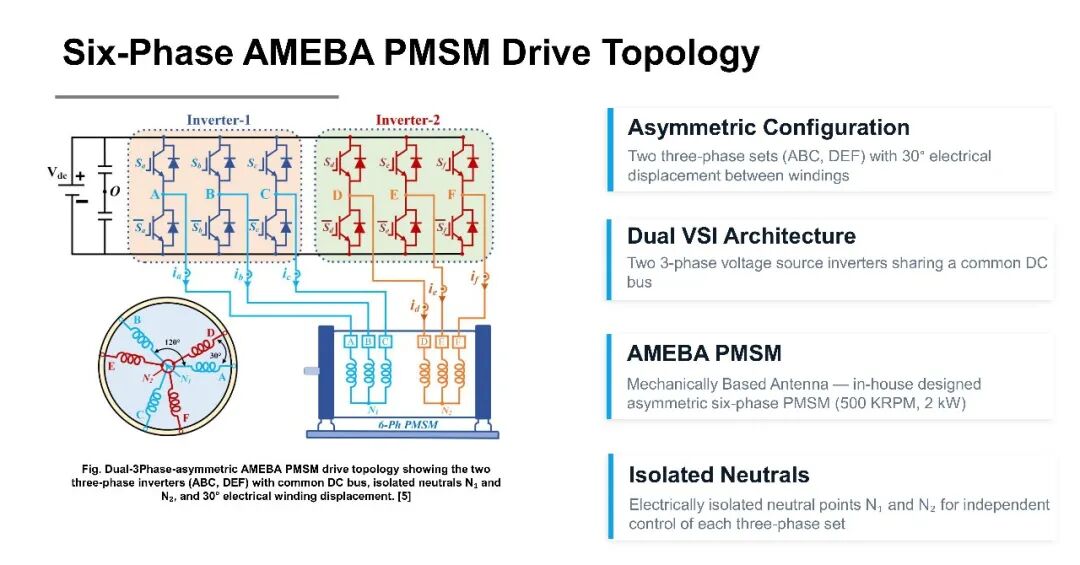

核心思路是：六相PMSM采用雙三相不對稱AMEBA配置（ABC和DEF兩套繞組，30°電角度位移），由兩個獨立的三相逆變器供電。
我們知道，傳統PWM方案中，兩個逆變器的載波同步，導致共模電壓（CMV）諧波疊加放大；而CPS-PWM將第二個逆變器的載波相移180°（半個開關周期），使得兩個逆變器的CMV諧波產生180°反相，通過破壞性干涉相互抵消，從而實現無需額外硬件濾波器的EMI緩解效果。

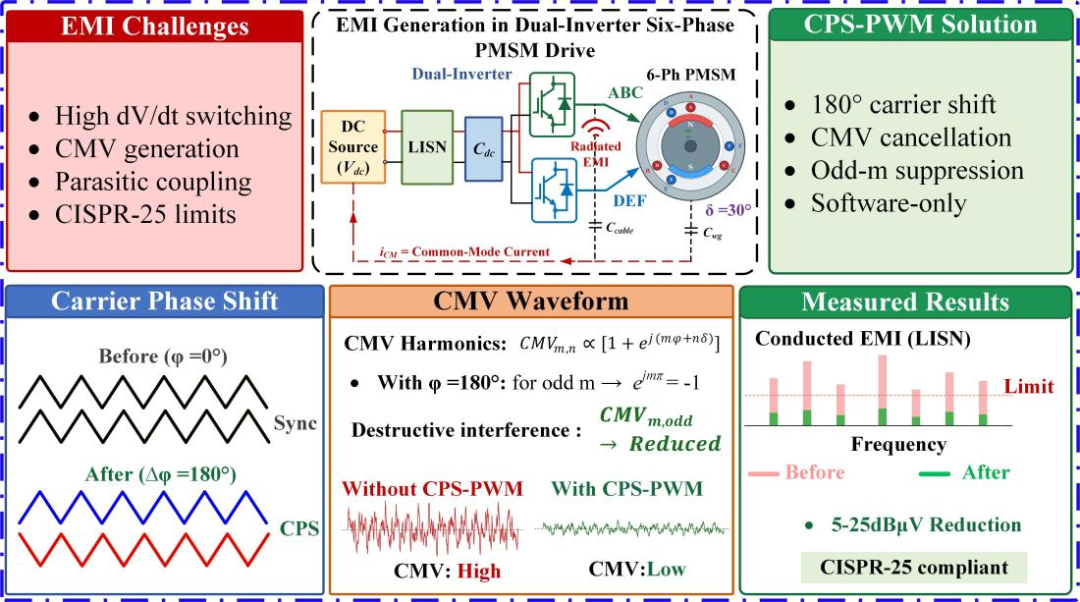

二、從三相到六相：EMI問題為什么在多相驅動中變得更復雜？
六相PMSM在電動汽車和航空航天領域越來越受關注，原因是它提供了增強的容錯能力、降低的轉矩脈動和更高的功率密度。
但六相驅動采用雙逆變器架構（Dual VSI），兩個逆變器共享同一個DC母線，這引入了一個新的結構性矛盾：每個逆變器獨立PWM開關產生的CMV諧波在DC母線上疊加，導致傳導EMI顯著惡化。
也就是說，當兩個逆變器使用相同的載波相位時，它們的CMV諧波是同相的，在DC母線上直接疊加放大。
這會導致一個工程現場的直接后果：傳統硬件EMI濾波器（共模扼流圈、Y電容、屏蔽層）的體積和重量被迫大幅增加，嚴重侵蝕多相驅動的功率密度優勢。
報告給出的數據非常直觀：
? 單逆變器：CMV諧波相對可控，濾波器尺寸適中
? 雙逆變器同步載波：CMV諧波疊加，EMI惡化約6dB
? 共同痛點：硬件濾波成為多相驅動功率密度的'隱形殺手'
圖片來源：Mississippi State University
三、CPS-PWM的本質：用'時間差'換取'空間省'
這是本段最關鍵的技術邏輯。
過去，EMI緩解的主流思路是：
? 增加共模濾波器（體積+重量+成本）
? 增加屏蔽層（重量+裝配復雜度）
? 優化PCB布局（邊際收益遞減）
? 降低dv/dt（犧牲效率）
但現在，這份報告提出了一種完全不同的思路：
? 保持兩個逆變器的硬件完全不變
? 保持開關頻率不變
? 僅將第二個逆變器的載波相移180°（半個開關周期）
? 利用雙傅里葉級數分析證明CMV諧波的180°反相對消

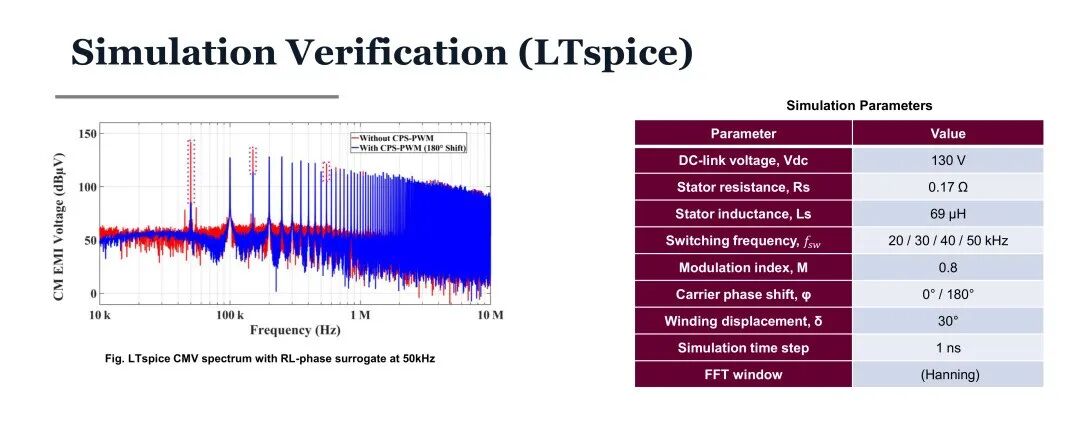

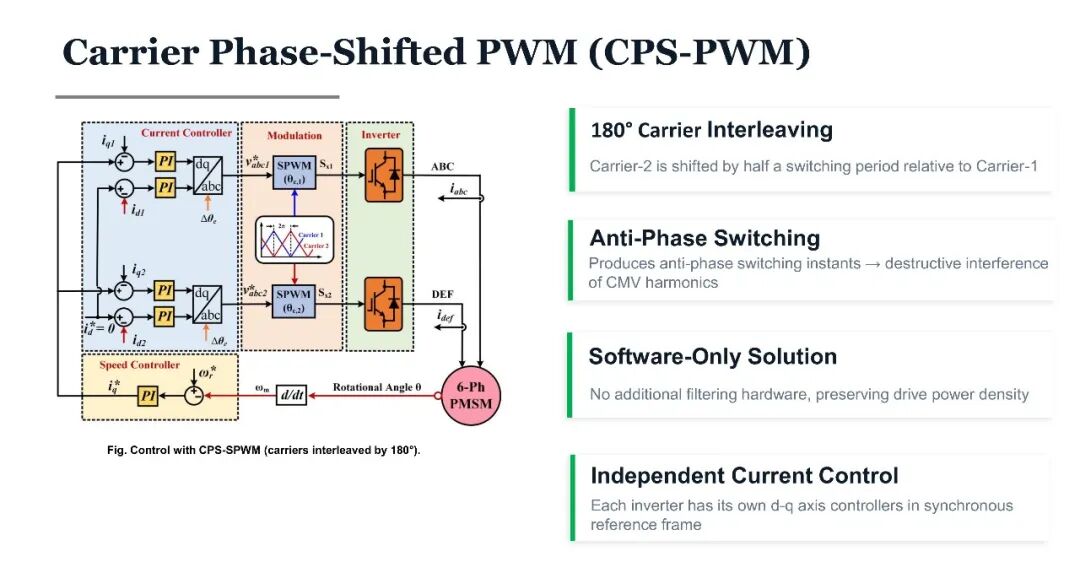

具體實現上，CPS-PWM的核心是：
? 逆變器1：載波相位0°，產生CMV諧波序列
? 逆變器2：載波相位180°，產生反相CMV諧波序列
? 在DC母線上：兩序列疊加，基波和奇次諧波相互抵消
? 結果：總CMV諧波幅值大幅降低，傳導EMI顯著改善
在MSU的研究中反復強調：這是一個'software-only solution'，不需要任何額外硬件，完全保留了驅動系統的功率密度。
也就是說：CPS-PWM不是在做一個'更安靜的逆變器'，而是在做一個'更聰明的控制器'——用軟件的時間差，換取硬件的空間省和現有成本水平。
圖片來源：Mississippi State University
? 有人可能會問：載波相移180°雖然對消了CMV諧波，但會不會影響兩個逆變器之間的電流控制獨立性？比如，相移后的第二個逆變器是否還能精確跟蹤自己的d-q軸電流指令？
? 答案是：每個逆變器擁有獨立的d-q軸控制器和同步參考坐標系變換。
載波相移僅影響PWM生成時序，不影響電流環的控制邏輯。兩個逆變器的電流控制仍然是完全獨立的，只是它們的開關瞬間被錯開了半個載波周期。
但這并不意味著：但這并不意味著CPS-PWM在所有應用場景都最優。
在對轉矩響應速度要求極高的場景（如賽車驅動），載波相移可能引入微小的控制延遲。CPS-PWM的真正優勢區域是需要CISPR-25/DO-160合規的常規駕駛工況。
四、核心矛盾：軟件抵消的邊界條件——當頻率升高到WBG器件范圍，相移策略是否仍然有效？
這是全文最關鍵的工程判斷。
目前產業已經開始圍繞多相驅動EMI緩解布局，包括：
? 硬件方案：共模扼流圈、屏蔽電纜、EMI濾波器模塊
? 拓撲方案：多電平逆變器、軟開關拓撲
? 調制方案：隨機PWM、變頻PWM、CPS-PWM
? 器件方案：SiC/GaN降低dv/dt斜率
但問題在于：CPS-PWM雖然在當前10-20kHz開關頻率范圍內效果顯著，但隨著SiC/GaN器件推動開關頻率向50-100kHz邁進，EMI頻譜的分布特征會發生根本變化。
這會導致：
? 高頻段諧波：當開關頻率>50kHz，CMV諧波的主要能量向更高頻段轉移，180°相移的抵消效果可能減弱
? 寄生參數敏感性：高頻下PCB寄生電感、電容對CMV傳播路徑的影響變得不可忽略
? 控制器時鐘抖動：高頻載波對DSP/FPGA時鐘精度要求更高，微小抖動會破壞180°精確相移
? 標準演進：CISPR-25和DO-160的測試頻段上限可能隨高頻化而擴展

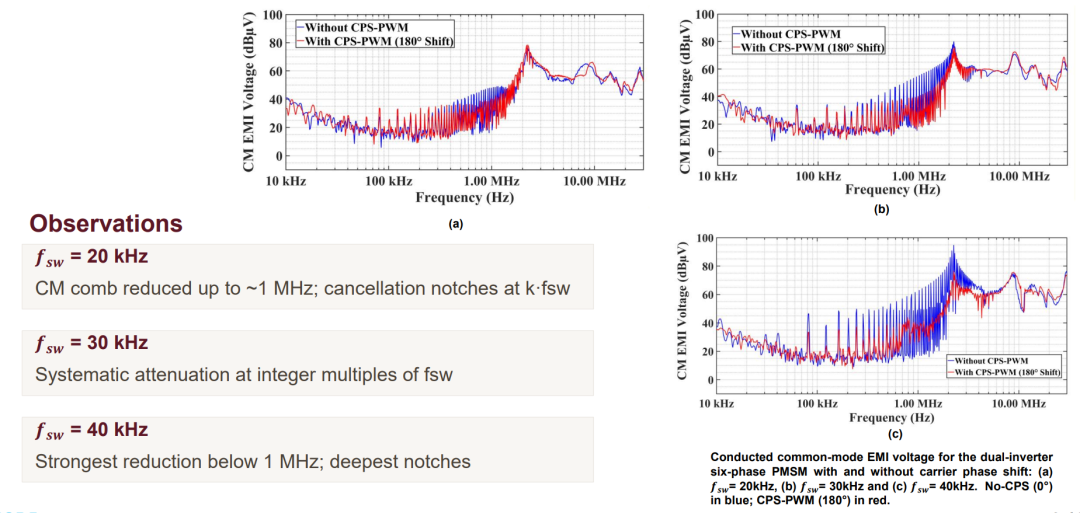

因此：CPS-PWM的競賽已經從'能不能抵消CMV'轉向'能不能在WBG高頻化趨勢下，把有效相移策略擴展到100kHz以上，并且兼容隨機PWM等進階方案'。
圖片來源：Mississippi State University
五、核心洞察：當'無濾波器EMI合規'成為可能，多相驅動的功率密度優勢將徹底釋放
聊到這里，可以感知到：多相電機驅動的競爭邏輯正在從'功率密度vs EMI合規'的零和博弈，轉向'軟件算法同時解決兩個問題'的雙贏格局。
并且：
CPS-PWM不是'替代'硬件濾波，而是'在特定頻段內讓硬件濾波變得不必要'——低頻段（150kHz-30MHz）的傳導EMI可以通過相移抵消
從'雙逆變器'到'多逆變器'的擴展是下一步——當逆變器數量>2時，更復雜的相移矩陣（如120°、90°相移組合）可能實現更寬頻帶的諧波抑制
軟件定義EMI（Software-Defined EMI Mitigation）可能成為新范式——用自適應載波相位算法實時優化EMI頻譜
最終目標是：在多相驅動系統中，徹底取消共模濾波器和屏蔽層，讓功率密度回歸'純粹由電機和逆變器決定'的物理極限。
圖片來源：Mississippi State University
?? 小編總結
當六相PMSM驅動器的共模電壓諧波通過180°載波相移實現軟件級對消，真正的核心競爭力不再是更厚的屏蔽層或更大的共模扼流圈，而是誰能在雙逆變器架構中精確控制載波相位差，并且把這種'軟件對消'擴展到WBG高頻化后的更寬頻帶。
