在以往的文章中，我經常建議，驅動板在前期調試過程中，可以發出50%的占空比。
僅僅這么一個簡單的操作，可以測試和發現很多問題。
實際在FOC基礎課程中，很多學員對這個操作還是不太理解。
之前已經寫過文章來解釋原理。
為什么SVPWM的零電壓輸出是50%占空比？
今天來進行實物演示。

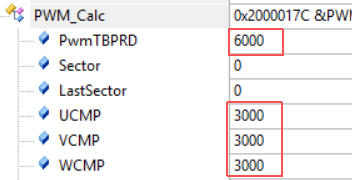

設置Ud=Uq=0是一種方式，或者設置Ualpha=Ubeta=0也可以，總之就是保證輸出電壓是0，然后SVPWM會計算占空比。

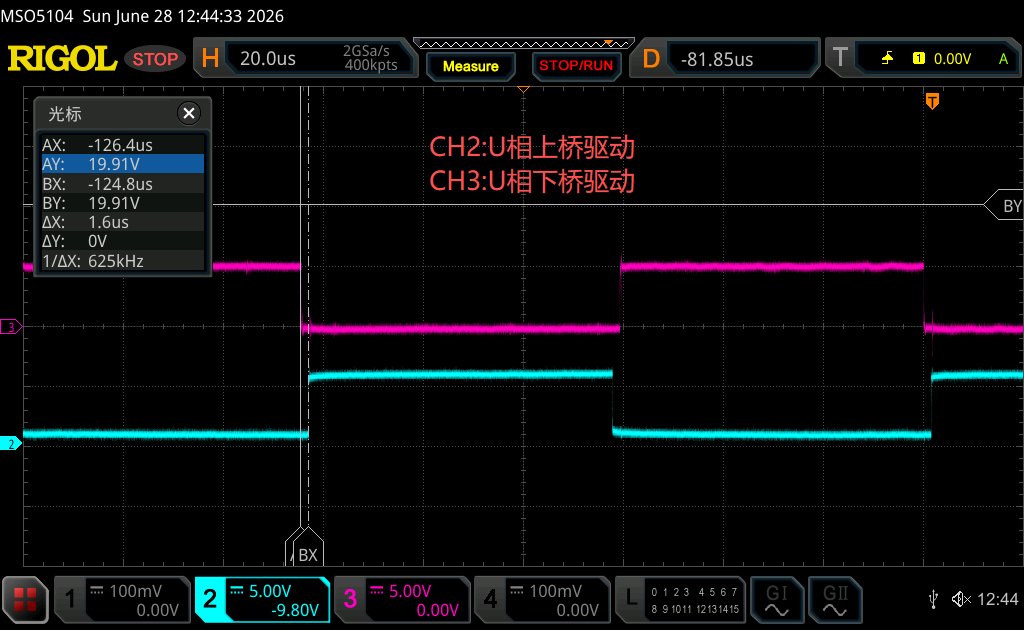

算完占空比，測試MCU端輸出的驅動波形，也證明了三相輸出50%占空比，死區1.5us。
具體實操可以看以下視頻：
