EtherCAT總線IO模塊的數據輸出率主要取決于總線循環周期、從站數量以及從站控制器的硬件處理能力。循環周期越短、從站越多或數據量越大，輸出率越低；另外，ESC的延遲和分布時鐘同步精度也會影響實際刷新速率。
影響數據輸出速率的主要因素概括EtherCAT是工業自動化常用的高速實時以太網總線，具備延時低、同步性好、擴展性強等特點。EtherCAT IO模塊數據輸出率，是指模塊接收主站指令并完成信號輸出的刷新與響應速度，直接關系設備控制精度、聯動效果和系統運行穩定性。現場實際應用中，IO模塊輸出速率并非固定數值，主要受主站通信配置、從站硬件性能、總線組網負載、PDO映射規格等因素影響。其中，分布式時鐘功能的啟用與否，對總線實時性、同步精度和輸出穩定性起到決定性作用。
1. 主站通信周期對數據輸出率的影響
主站通信周期是決定IO模塊數據輸出率的核心基礎因素。EtherCAT采用主站周期性調度通信模式，所有IO數據收發、信號交互均按預設固定周期循環執行。主站通信周期設置越小，總線數據刷新頻次越高，IO輸出響應間隔越短，數據輸出速率越快；若調大通信周期以降低設備運行負荷，總線數據交互間隔會被拉長，即便IO硬件性能充足，輸出速率也會被主站周期硬性限制，無法實現高頻刷新輸出。
2. 從站IO模塊硬件性能對數據輸出率的影響
從站IO模塊硬件處理性能，是影響單模塊輸出響應的關鍵內部因素。IO模塊依靠專用ESC通信芯片完成報文解析與指令執行，低端ESC芯片運算速度慢、緩存容量小，本身存在固定硬件解析延遲。同時，模塊信號轉換電路與輸出驅動芯片響應能力存在差異，模塊接收指令后需完成解碼、轉換、驅動等一系列動作，硬件性能偏弱會直接造成輸出動作滯后，降低單模塊數據輸出響應效率。
3. 總線組網拓撲與從站數量對數據輸出率的影響
總線組網拓撲結構與從站掛載數量，直接決定總線通信負載大小和傳輸疊加延遲。星型、樹型等復雜組網轉發節點多、傳輸路徑長，數據累積延遲更高；線型組網結構簡單，整體延時更低。同一總線掛載的IO從站數量越多，單個周期數據收發量越大，總線調度壓力隨之上升，數據傳輸排隊耗時增加，造成所有IO模塊輸出刷新間隔變長，整體數據輸出率同步下降。
4. PDO映射配置對數據輸出率的影響
PDO過程數據對象映射配置，決定總線實時數據傳輸體量與處理效率。PDO是EtherCAT實時控制數據的核心傳輸載體，IO控制、采集及故障反饋信號均通過PDO映射完成交互。PDO映射冗余點位多、無效數據量大，會增加通信報文長度，加大數據打包與解析耗時；精簡冗余映射內容，僅保留工藝必需核心信號，可有效降低總線傳輸負荷，提升IO輸出刷新效率。
5. 分布式時鐘功能（DC功能）對數據輸出率的具體影響

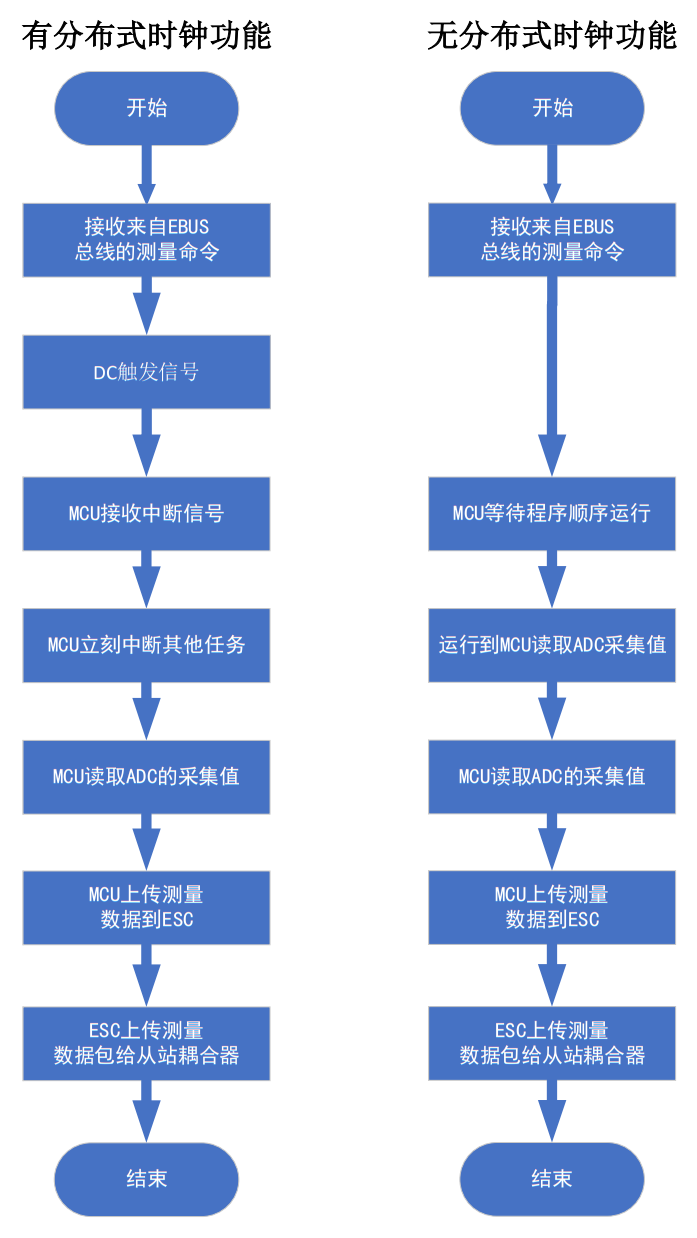

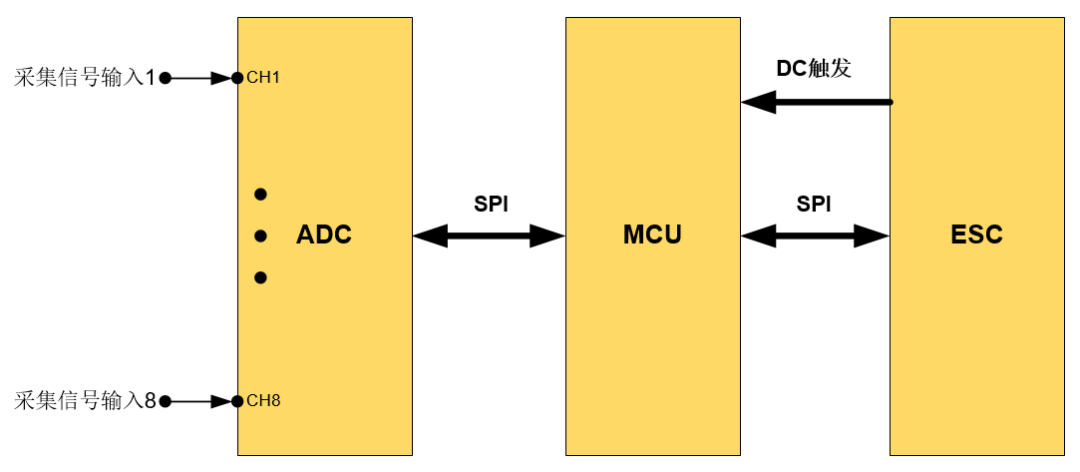

分布式時鐘功能對IO輸出實時性、同步一致性影響極大，是高精度控制場景的核心配置。未啟用該功能時，各IO模塊依靠自身本地時鐘運行，無統一時間基準，從站之間時鐘存在固有偏差，指令到達時間和輸出動作時序錯亂。系統需要額外耗時補償時序誤差，造成輸出抖動大、刷新不穩定，有效數據輸出率大幅降低，無法滿足多設備同步協同控制需求。如果不啟用分布式時鐘功能或者無分布式時鐘功能，則IO模塊需要等待MCU的程序順序運行到主動讀取ADC的數據，才能上傳采集值給耦合器，這會造成有效數據輸出率大幅降低。
啟用分布式時鐘后，主站下發全局統一基準時鐘，所有從站自動實時校準時序，消除時鐘偏差，各模塊同步完成數據采樣同步觸發、指令接收與信號輸出。該功能無需增加總線數據傳輸量，由ESC自帶的硬件功能實現，僅優化時序協同性，減少時序補償耗時，抑制輸出抖動與延遲偏差，既能穩定提升有效數據輸出率，又能保障多模塊協同輸出同步精度，適配高速精密自動化控制場景。
6. 提升EtherCAT總線IO數據輸出速率的優化方法
結合上述各項影響因素，根據現場實際調試工況，可通過多項簡易可行的優化措施，有效提升IO數據輸出速率與運行穩定性。優化方案實操性強、兼容性好，無需大規模硬件改造，即可顯著提升總線實時控制能力與IO輸出響應速度。
優化主站通信參數。在控制器算力承載范圍內適當縮短總線通信周期，設置合理最小刷新周期，關閉主站冗余日志記錄與后臺無關任務，減少CPU資源占用，避免通信周期出現抖動。同時優選高性能IO模塊，選用高規格ESC芯片設備，調試時關閉閑置通道與無用診斷上報功能，降低模塊數據處理壓力，削減硬件固有延遲。
簡化總線組網架構與精簡參數配置。優先采用低延遲線型拓撲結構，減少信號轉發節點；合理拆分總線網段，避免單總線掛載過多從站設備，分散通信負載壓力。精簡PDO映射配置，剔除冗余備用信號，縮減報文傳輸體量。現場必須啟用分布式時鐘并精準校準時序，搭配屏蔽線纜規范布線、減少電磁干擾，從多維度全面提升EtherCAT總線IO模塊數據輸出速率。
