今天要聊的 BBU，是每一位關注 AI 數據中心供電的人都繞不開的一課。BBU，全稱 Battery Backup Unit，中文通常叫電池備份單元。很多人第一次聽到它，會把它理解成“停電之后頂幾分鐘的電池盒”。但放到 AI 數據中心里，這個理解其實不夠。
AI 數據中心的核心負載是高密度 GPU 算力集群。它們功率密度高、負載變化快，對供電連續性的要求也遠高于傳統機房。一旦供電異常，影響的不只是服務器是否關機，更可能牽涉訓練數據、業務日志、系統配置、在線服務穩定性，甚至公司的業務連續性和聲譽風險。
因此，BBU 的價值不只是在供電故障時提供短時后備電力；它還在日常運行中承擔功率緩沖的角色，平抑 GPU 瞬時大電流沖擊，抑制母線電壓波動，分擔前端配電與有源緩沖裝置的壓力。換句話說，BBU 已經從一個“備用電池”演變成 AI 算力平臺供電韌性的重要組成部分。
BBU在AI數據中心供電的場景中，是一個所有人不得不面對的系統工程問題：它同時牽涉數據連續性、48V 母線架構、電池管理、峰值削峰、HV 直流機架，以及功率器件組合。
這也是我們今天這篇文章想展開的重點：BBU 為什么會在 AI 數據中心里變得越來越重要？它背后對應的，不只是工程技術路線，更是一套關于業務連續性、風險損失和基礎設施投資判斷的底層邏輯。
正如上面所述：隨著AI訓練和推理負載的功率密度越來越高，GPU不只需要更大的平均功率，還會制造更陡的瞬態負載。典型負載跳變可以覆蓋10%、100%、130%、160%甚至190%負載，時間尺度則可能落到500 μs、5 ms、50 ms和1000 ms。也就是說，數據中心供電系統不再只關心“穩態效率”，還必須回答瞬態峰值誰來扛、停電窗口誰來接、重新上電時誰來控這幾個問題。
所以這篇文章不會只停留在器件層級，而是按以下邏輯展開
1）先從BBU在服務器功率流里的位置講起
2）再拆48V BBU的充放電、ORing、保護和BMS
3）接著看傳統多相buck/boost為什么在>5.5 kW以后會被相數、體積、BOM和效率同時卡住
4）后面再把partial power / DP-CF、PCU峰值削峰、HV ±400V母線和HV BBU拓撲放進同一條演進路徑。
換句話說，這篇文章核心是為了回答一個更系統的問題：
當AI機架從48V繼續走向高壓直流，當BBU功率從3.3 kW、5.5 kW走向12 kW、25 kW甚至更高，電池備份單元到底怎樣從一個備用電源，變成AI數據中心連續運行的韌性節點？
SysPro備注：這篇我們不是單純把BBU當成備用電池模塊來講，而是把48V BBU、partial power、PCU峰值削峰和HV ±400V/800V架構放回同一張AI數據中心供電可靠性中去展開
我們先不要把BBU單獨拎出來看成一個電池盒，而是把它放回完整服務器功率流里：從電網230 VAC進入PSU，再到48V BUS、12V或更低電壓中間級，最后到GPU約1V核心供電，BBU、PCS和保護單元都嵌在同一條能量鏈路里。
這里面需要關注的重點是：BBU不是主供電鏈路之外的“外掛保險”，而是和PSU、hot swap、ORing、BMS、保護MOSFET、DC-DC轉換器共同組成供電韌性系統。只要這個鏈路中的某一段沒有處理好，AI負載就可能在瞬態、掉電、反灌、熱失控或并聯均流問題上出現系統級風險。
圖片來源：英飛凌｜BBU在服務器功率流里到底站在哪里
接著看BBU真正要保護什么。
這里有三個關鍵詞：data integrity、uninterrupted power、peak power shaving。中文的意思是：數據完整性、連續供電和峰值削峰。對于AI數據中心來說，停電不是簡單的設備掉線，它可能帶來訓練中斷、模型狀態丟失、結果偏差、安全漏洞和高額停機損失。
這也是為什么1.2的標題中我們提到：BBU要被放到hyperscale數據中心運營聲譽和業務連續性里去理解。ITIC 2020調查里有一個很直接的數字：約30%的公司表示每小時停機成本超過100萬美元。這個數字背后的含義是：BBU的投資邏輯不能只按電池容量算，而要按業務連續性和風險損失來算。
另外一個容易被忽略的點，是平均AI數據中心在2024年的power flow efficiency大約只有85%，這意味著供電鏈路本身還有明顯優化空間。BBU如果只做“低效率備份”，會繼續吃掉系統熱預算；如果能和高效DC-DC、峰值削峰、HV母線一起設計，反而可能成為優化全鏈路效率的一部分。
圖片來源：網絡｜BBU的重要性
聊完BBU的系統位置，我們再看：它為什么會從12V一路走向48V甚至HVDC？

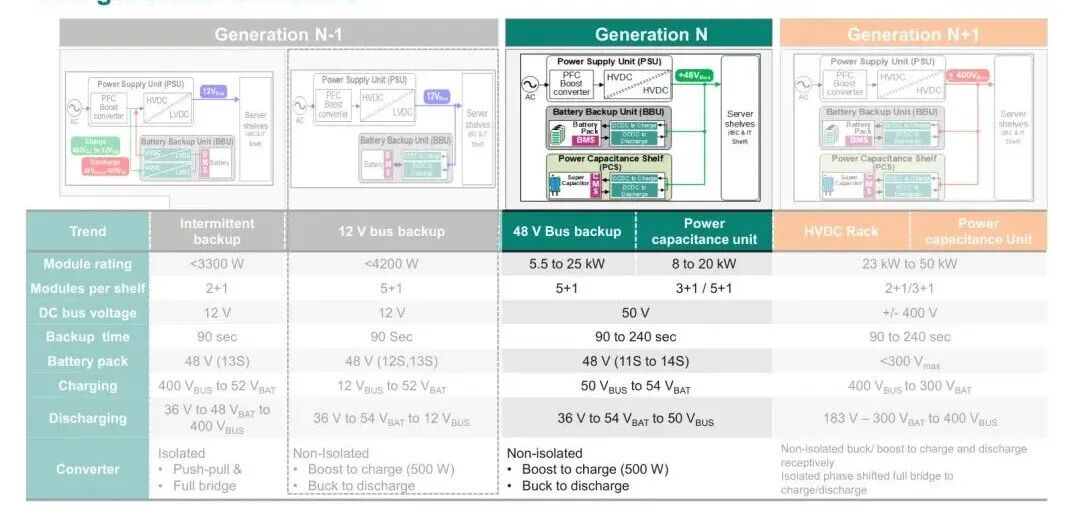

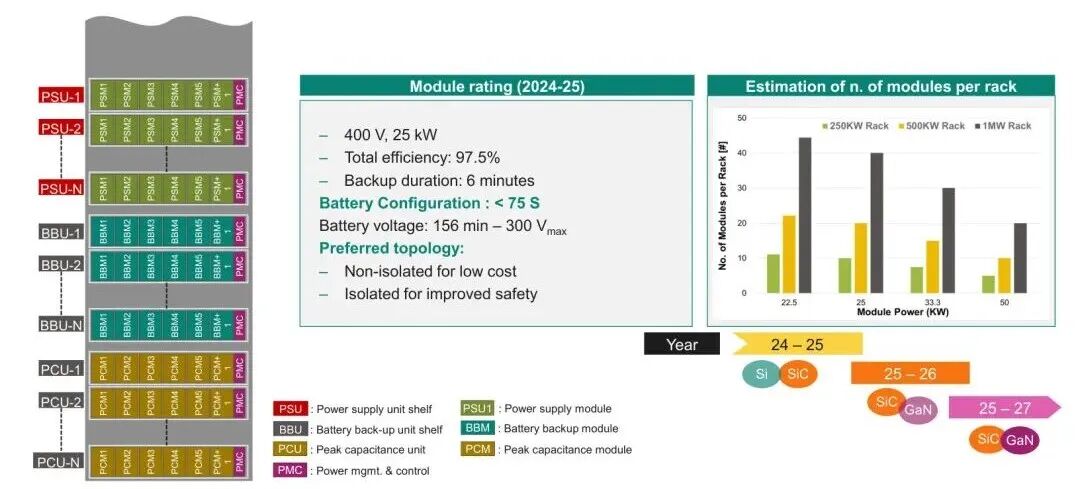

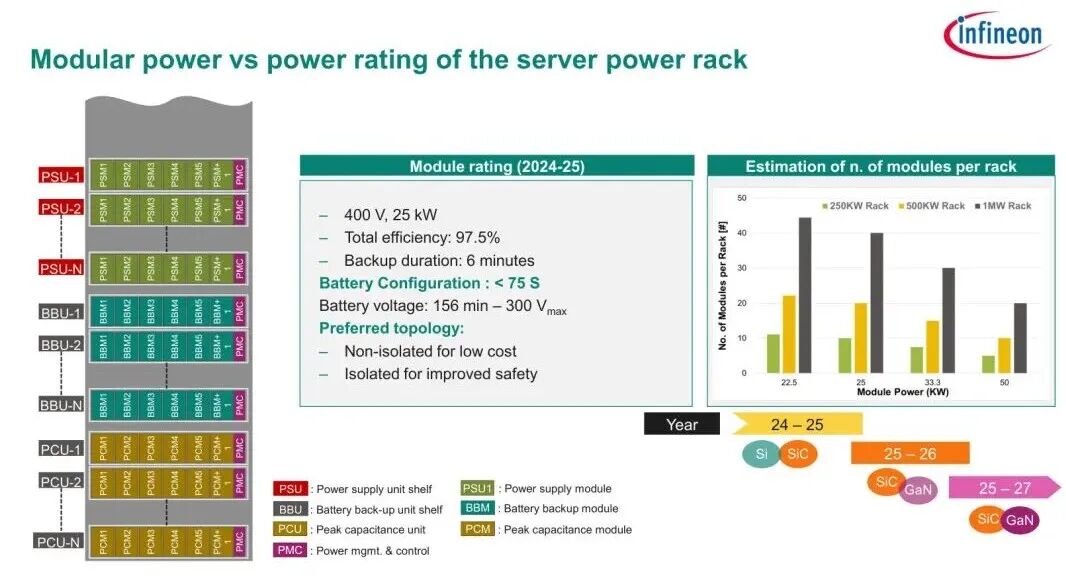

早期是12V bus backup，模塊功率小于3300 W或4200 W；隨后進入48V bus backup，模塊功率擴展到5.5 kW到25 kW；再往后則出現power capacitance unit和HVDC rack，功率可以來到8 kW到20 kW、23 kW到50 kW區間。

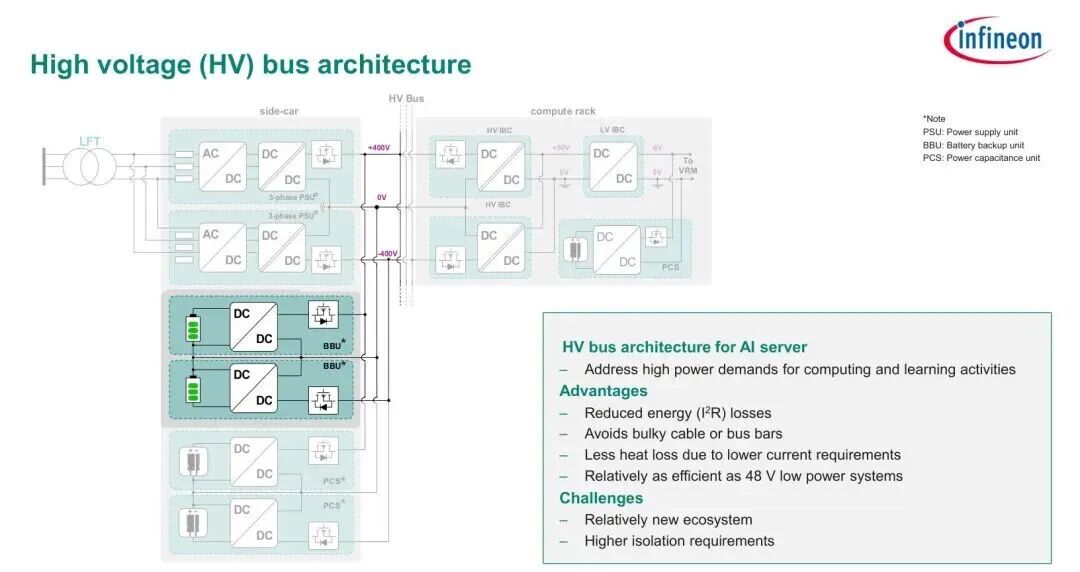

這個演進說明，BBU不是簡單從小電池換成大電池，而是備份對象發生了變化。早期備份的是較低電壓、較低功率等級的局部母線；現在備份的是整個48V服務器電源架構；未來還要進入HV ±400/800V機架級直流母線，與PSU、PCU、IBC和VRM形成分層協同。
圖片來源：英飛凌｜BBU代際變化的本質，是備份對象從低壓母線走向機架級功率鏈

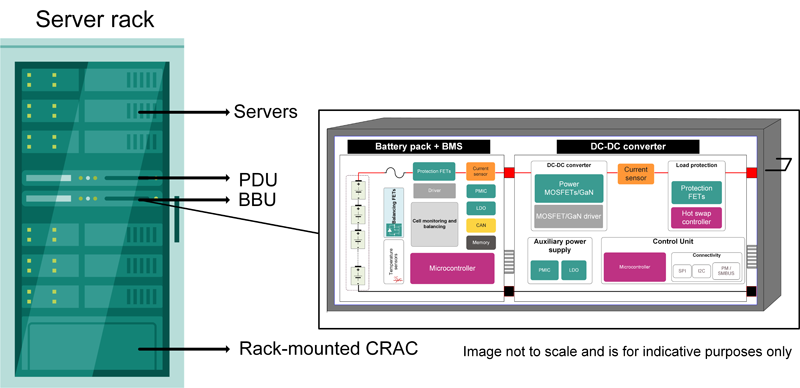

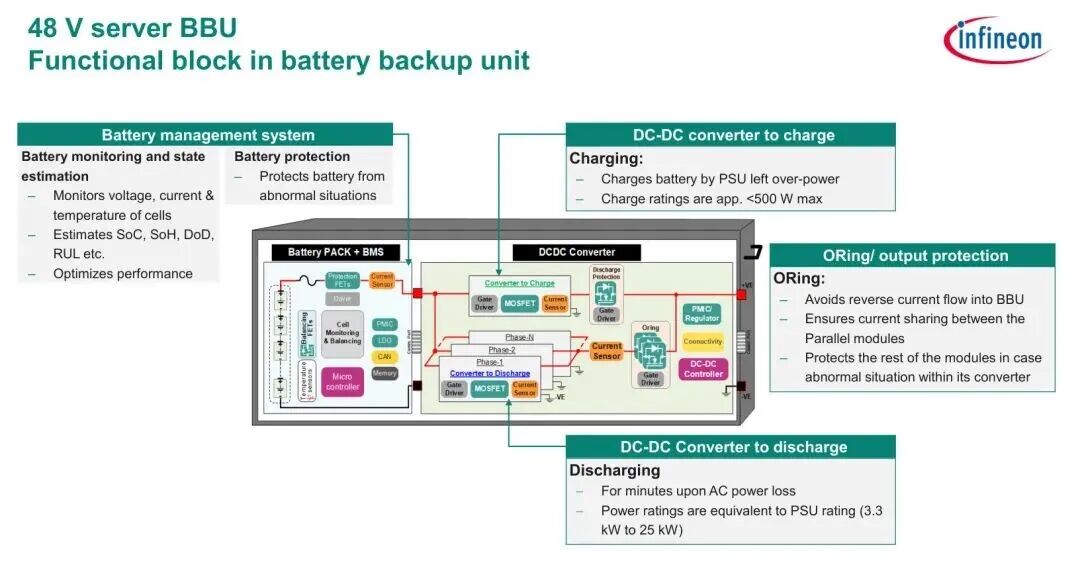

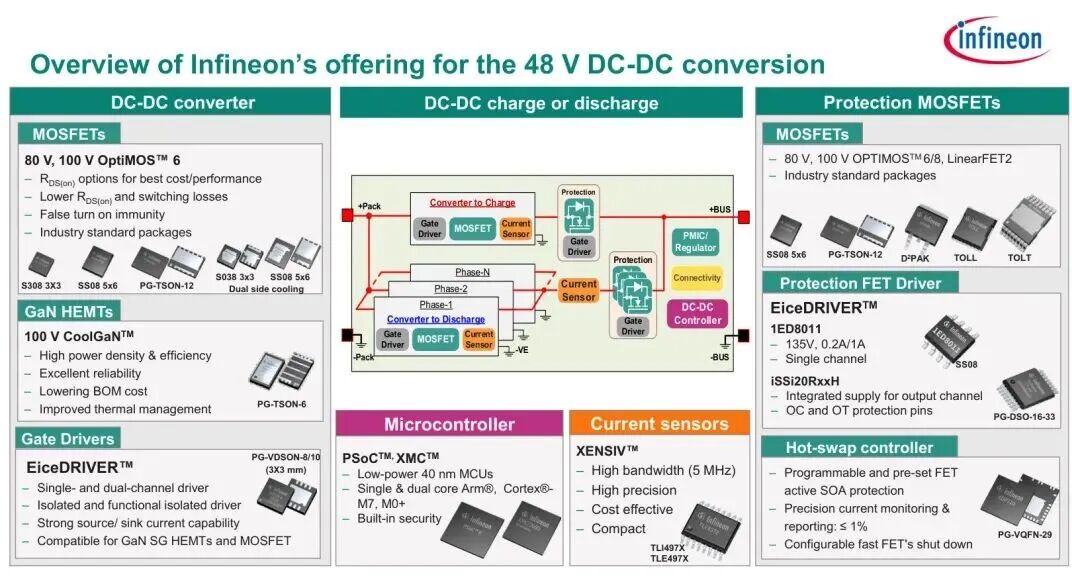

把48V server BBU拆開看，里面并不只是電芯和一個雙向DC-DC，而是包括battery protection、BMS、DC-DC converter to charge、DC-DC converter to discharge，以及ORing / output protection。
這里最關鍵的矛盾，是充電和放電的功率等級不對稱。
充電通常來自PSU剩余功率，charge ratings大約小于500 W；但放電要在AC power loss時維持分鐘級供電，功率等級等同于PSU rating，可以覆蓋3.3 kW到25 kW。這就意味著同一個BBU內部既要處理低功率、長時間、狀態估算導向的充電問題，又要處理高功率、快速接管、并聯系統穩定的放電問題。
所以BBU的設計難點不是“有一個DC-DC”這么簡單，而是：怎樣讓BMS、保護、ORing、并聯均流和高功率DC-DC在同一體積、同一熱窗口、同一可靠性目標下同時成立？
圖片來源：英飛凌｜48V BBU：充電小功率、放電大功率并存

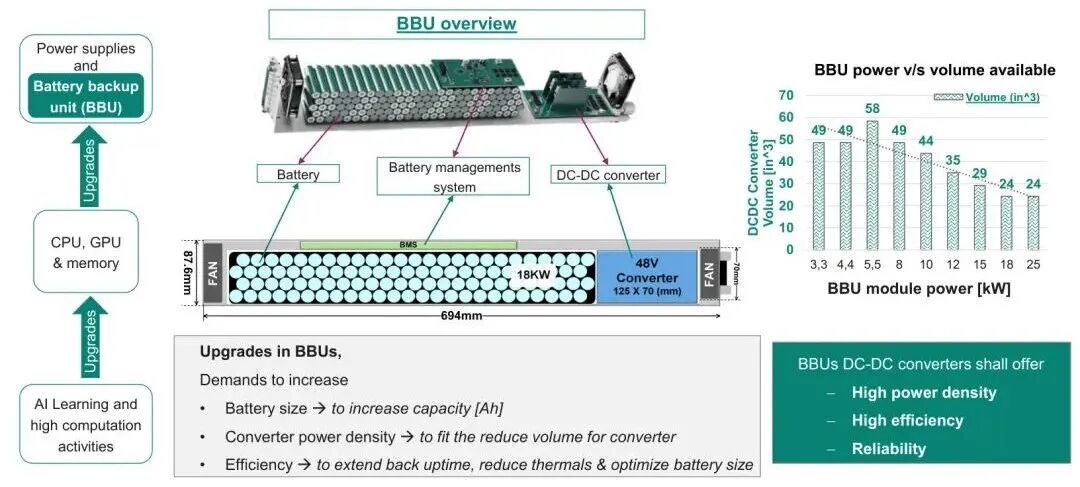

接下來這個矛盾就更關乎我們工程端：隨著AI learning和high computation activities提升，CPU、GPU、memory持續升級，BBU也被迫升級。但機架空間不是無限的，電池容量要變大，留給DC-DC converter的空間反而更緊。

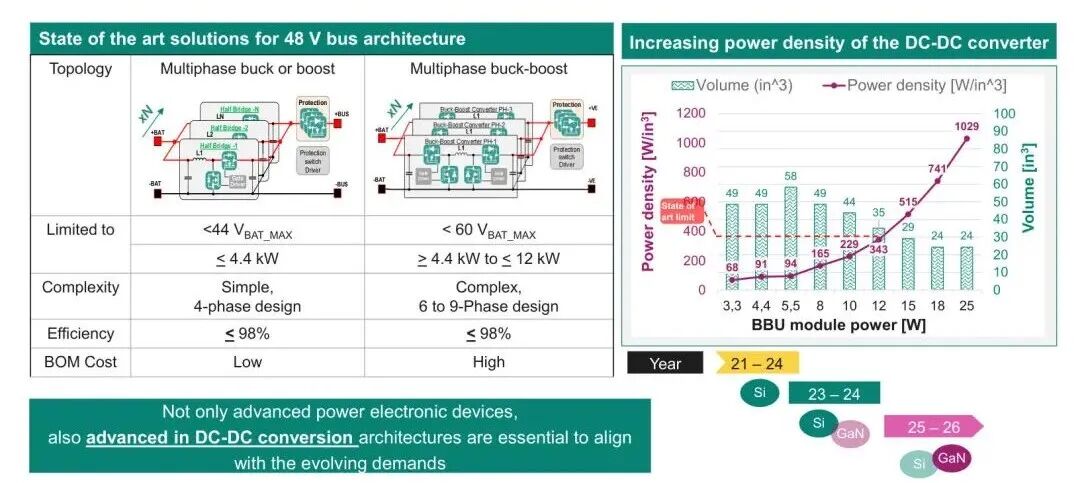

這就形成一個非常典型的系統矛盾：BBU模塊功率從3.3 kW、4.4 kW、5.5 kW一路走到12 kW、15 kW、18 kW、25 kW，但可用converter volume卻從幾十in3逐步壓縮。因此BBU DC-DC converters必須同時提供high power density、high efficiency和reliability。
也就是說，BBU的下一階段競爭，不會只比MOSFET導通電阻，也不會只比GaN開關速度，而是比誰能在更小體積里，讓電池容量、轉換器功率、熱管理和備份時長一起成立。
到這里為止，公開節選，我們先把兩件事講清楚：第一，BBU為什么已經從備用電池升級為AI業務連續性節點？第二，48V BBU為什么會被高功率密度、高效率、可靠性和有限體積同時擠壓？
完整版導航

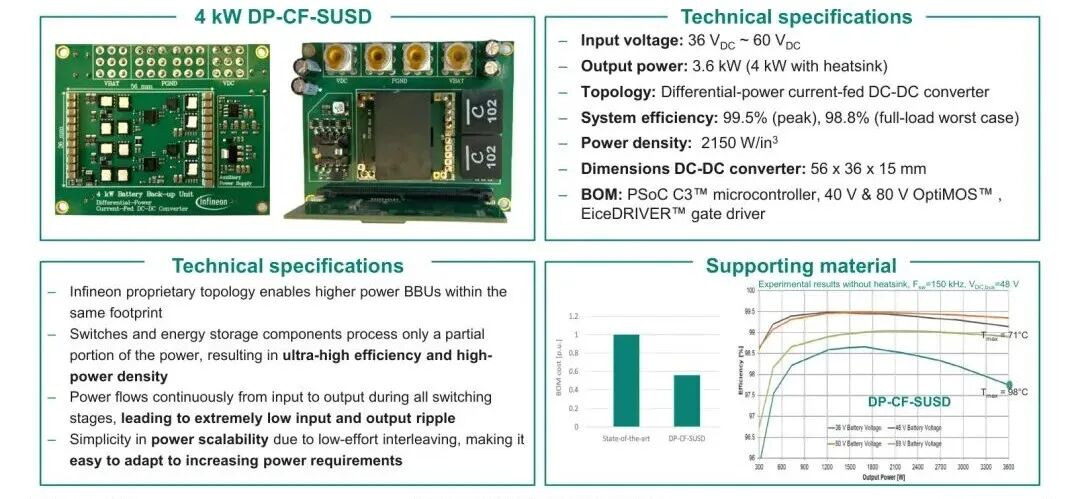

以上公開節選先把BBU為什么重要、48V BBU內部功能塊和功率密度矛盾講清楚。完整版會繼續展開傳統多相方案的邊界、英飛凌Partial Power / DP-CF方案、PCU峰值削峰、48V器件組合、HV ±400V架構、HV BBU拓撲和高壓器件選擇。
