在ZIO系列插板式模組系統中，EtherCAT分布式供電如同設備的血液循環網絡，其供電穩定性直接決定系統可靠性。本文將從模塊概述、供電能力判斷、工作電流估算，到底板電源擴展，全流程講解EtherCAT分布式供電該如何實現。

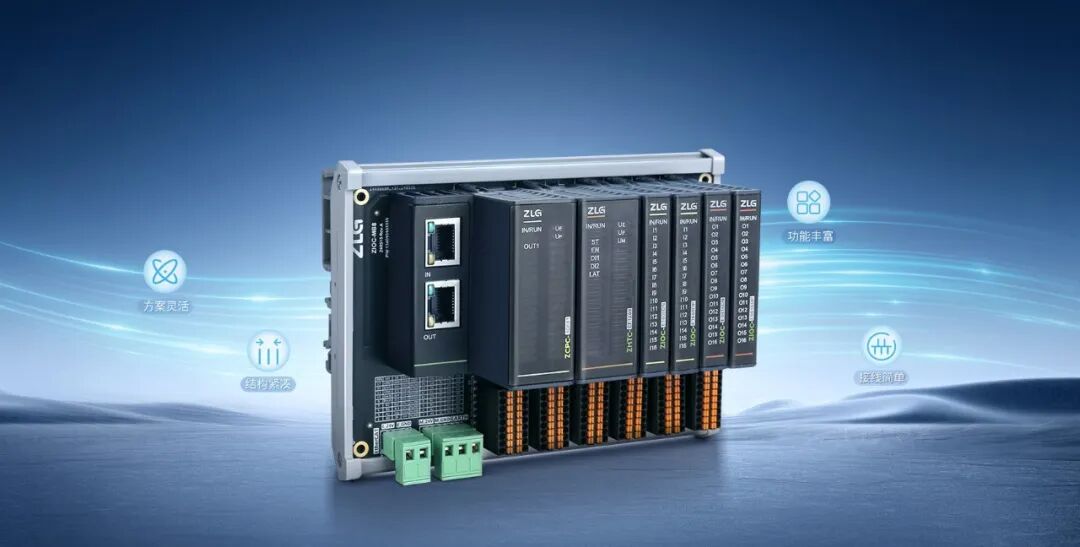

ZIO插板式模塊概述ZIO系列插板式I/O模塊是ZLG開發的可靈活設計的遠程I/O擴展模塊，采用標準化插板式架構，核心由EtherCAT耦合器、功能從站模塊、定制底板、擴展電源模塊組成。
該系列可集成數字I/O、電機驅動、模擬量等各類功能模塊，通過定制底板集成各類接口，搭配預制線纜大幅減少現場接線，降低設備安裝調試的人工成本。
單塊底板最高可擴展至30個從站模塊，可輕松實現數百個電機驅動的同步控制，適配高密度分布式控制場景。
其中EtherCAT通訊專用3.3V電源是系統核心命脈，功率容量、紋波抑制能力，直接決定多從站同步控制的穩定性。

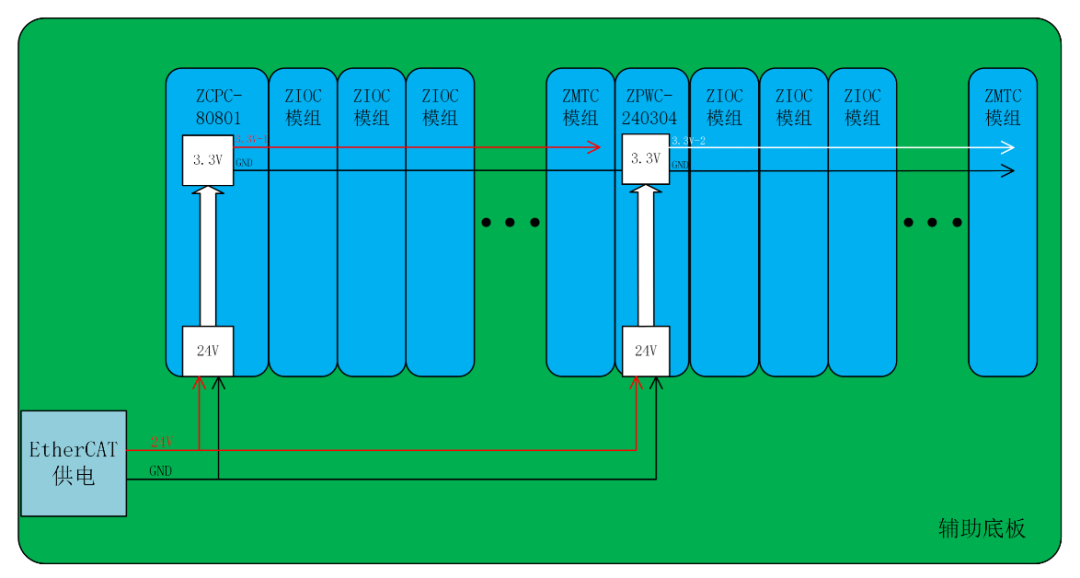

核心疑問：耦合器能給30個從站模塊供電嗎？答案：不能！供電框圖如下：
ZIO系列標配ZCPC-80801 EtherCAT耦合器，其內置電源為系統提供基礎供電，但受限于輸出能力，單臺耦合器無法滿足30個從站模塊的滿配供電需求。耦合器內置電源最大輸出僅為：3.3V/4.5A。
不同從站模塊EtherCAT控制電流不同（如電機驅動類模塊功耗更高），即便按常規模塊測算，30個從站總電流極易突破4.5A上限，會直接導致：通訊掉線；系統死機；從站丟站、控制異常。
因此，30個從站滿配場景，必須通過底板加裝ZPWC-2403系列擴展電源模塊擴容。
ZIO系列標配供電模塊核心參數ZIO系列插板式模組標配的EtherCAT電源，均經過ZLG實驗室可靠性及環境測試，高穩定、低紋波：
1. 耦合器ZCPC-80801
輸入：24VDC/0.7A；
輸出：3.3V/4.5A/±2%；
工作溫度：25°C~+60°C。
2. 擴展電源模塊ZPWC-240304
輸入：24VDC/0.75A；
輸出：3.3V/4.5A/±2%；
工作溫度：25°C~+60°C。
兩款模塊均通過底板24V供電，經內部DC DC轉換為3.3V，為EtherCAT通訊供電。
3步快速估算EtherCAT工作電流按照官方核算邏輯，只需3步，即可算出系統所需總電流，判斷是否需要擴容：
第1步：查單模塊電流
查閱模組手冊，找到EtherCAT控制電源工作電流（僅通訊供電，非負載電流）。
例：ZIOC-E0016DP的EtherCAT 控制電流為300mA。
第2步：計算系統總電流
總需求電流=單模塊電流×從站數量
例1：10個ZIOC-E0016DP，總電流=300mA×10=3A（＜4.5A，單耦合器夠用）
例2：20個ZIOC-E0016DP，總電流=300mA×20=6A（＞4.5A，必須加擴展電源）
第3步：預留安全余量
設計建議保留20%冗余，更穩定可靠：最終需求電流=計算總電流×1.2。
4.5A不夠用？底板加裝ZPWC-240304實操方法當估算電流超過耦合器4.5A上限時，無需換底板、無需改程序，直接在原底板上插入ZPWC 240304即可擴容。
1. 安裝方式
將ZPWC-240304擴展電源模塊，直接插入底板任意空閑插槽，可與耦合器、從站模塊混插，即插即用，無固定安裝位要求。
2. 供電接線
擴展電源同樣取電于底板24V輸入，經內部DC-DC轉為3.3V EtherCAT通訊電源，接線方式與耦合器完全一致。
3. 并聯擴容原理
耦合器ZCPC-80801與ZPWC-240304的3.3V電源，通過底板背板硬件自動并聯，無需軟件配置，聯合為所有從站供電。
4. 推薦分區供電方案
以30個模塊為例：
前10個從站→由耦合器供電;
中10個從站→由一個ZPWC-240304供電;
后10個從站→由另一個ZPWC-240304供電;
負載更均衡、壓降更小，系統更穩定。
5. 擴容能力
1個耦合器：最大4.5A；
1耦合器+1擴展電源：最大9A（滿足30個從站常規場景）；
超大功耗系統：可加裝多臺ZPWC-240304，電流線性疊加。
供電設計必看注意事項嚴格區分EtherCAT 3.3V通訊電源與現場負載電源，禁止短接混用；
總電流務必保留20%安全余量，避免滿負荷運行；
30個從站長底板場景，擴展電源建議分散布置，提升供電均勻性；
僅推薦使用ZCPC-80801+ZPWC-240304 組合，保證兼容性與可靠性。
總結單ZCPC-80801耦合器供電上限4.5A，帶不動30個高功耗從站；
用3步電流估算法，快速判斷是否需要擴容；
4.5A不足時，底板直接插ZPWC-240304，自動并聯、即插即用，輕松帶滿30從站。
