在日益依賴高速數據、精準控制與穩定連接的當今世界，看似普通的收發器實則發揮著至關重要的作用。不過，并非所有收發器的性能都完全一致。為此，隔離型收發器應運而生，這種默默無聞的核心器件，正重塑工程師在安全、可靠性與性能層面的設計思路。
本文將介紹隔離型收發器的各項優勢，進一步提升系統穩定性。但在此之前，我們先對電氣隔離作出定義。

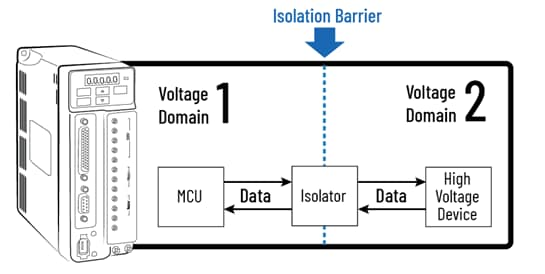

圖1：電子電路中隔離工作原理的可視化表示
電氣隔離指兩個獨立接地層實現物理分隔，同時保障兩側電路正常通信。具體要如何實現？依托內置變壓器與電容產生的磁場、電場，電信號可跨越隔離屏障完成傳輸。ADI公司將這種隔離技術廣泛應用于各類場景，包括RS-485、CAN、I2C、標準數字隔離器、隔離型ADC等諸多應用。
常見的隔離類型主要有兩種：功能隔離和安全隔離。安全隔離用于高壓防護，功能隔離則保障電路基礎工作性能。根據應用場景不同，選用隔離器件可能出于其中一種需求，也可能同時兼顧兩類需求。
醫療領域是體現安全隔離重要性最直觀的場景。患者監測系統依賴于隔離型收發器，以保護連接到電氣設備的患者免受電擊傷害。隔離器將被放置在高電壓系統與連接到患者的系統之間，以保護患者免受5000Vrms或更高瞬態電壓的影響。
電池管理系統（BMS）是功能隔離的典型應用場景。其中，電路的參考電壓相較于控制器，在幾伏到幾百伏不等。隔離對于系統的正常運行至關重要，因為低壓組件需要向壓差高達數百伏的高壓系統發送控制命令。
工業場景需同時配備功能隔離與安全隔離，隔離方案既能保障工廠操作人員人身安全，也可維護低壓控制器與電機等高壓設備間的通信鏈路。
隔離方案還可消除接地回路，優化現場總線收發器工作狀態。當多臺設備分接不同接地基準時便會形成接地回路（例如使用RS-485接口，設備之間的距離可達4000英尺），而各類接地基準電氣電位不一致，會導致電壓不平衡。電壓差會在兩個接地層間產生大電流，一旦超出收發器絕對最大額定值，會損壞器件，或使通信參數超出規范閾值而引發傳輸故障。隔離型收發器可讓總線側基準電位相對于邏輯側本地接地實現浮置，消除電壓不平衡，從根源避免接地回路電流產生。

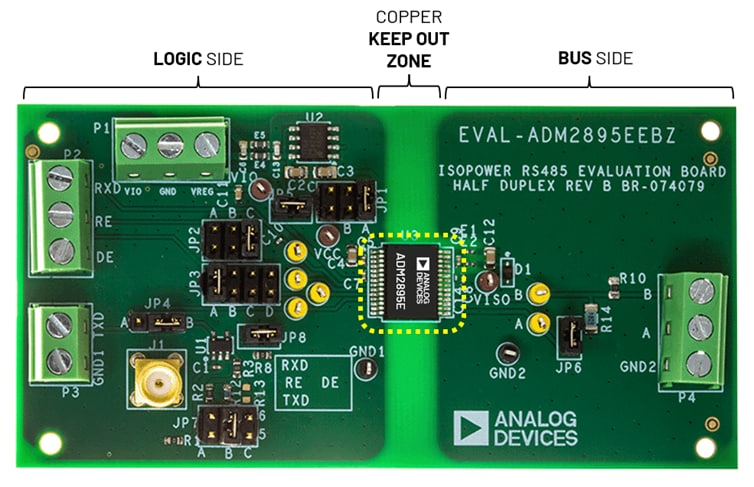

圖2：EVAL-ADM2896E評估板
圖2展示的ADM2895E是一款RS-485收發器，具備±60V故障防護、±25V共模電壓范圍，隔離屏障耐壓最高可達5700Vrms，適配高可靠性嚴苛工況。
再來看另一類以優化信號完整性為核心需求的應用場景。若噪聲接地層干擾精密元器件，物理分隔的接地層可隔絕噪聲電位，為精密設備提供低噪聲接地環境，保障設備穩定運行。
若要打造長壽命穩定系統，電氣隔離是保障系統安全、維持設備功能的關鍵所在。它可保持信號清晰，保護人員和設備，即便存在電壓失配，也能保障通信鏈路持續連通。無論應用于電機、醫療設備還是電池包，隔離技術都能讓產品設計從容應對各類挑戰。
