精密信號鏈設計是一個多維度權衡的過程，其性能持續受益于放大器工藝和開關技術的協同進步。放大器選型需在電壓特性、電流特性、帶寬和成本之間取得平衡，理解不同工藝的本質差異是正確選型的前提。開關選擇則需綜合考慮漏電流、導通阻抗、帶寬和集成度。
ADI近期發布了多款精密放大器和開關新產品，涵蓋JFET精密運放、Digi-Trim CMOS放大器、零漂移架構器件、高壓功率放大器，以及超低漏電流開關和MEMS開關等。本文將對其進行簡要介紹，幫助工程師在儀器系統設計中做出合理的器件選型。

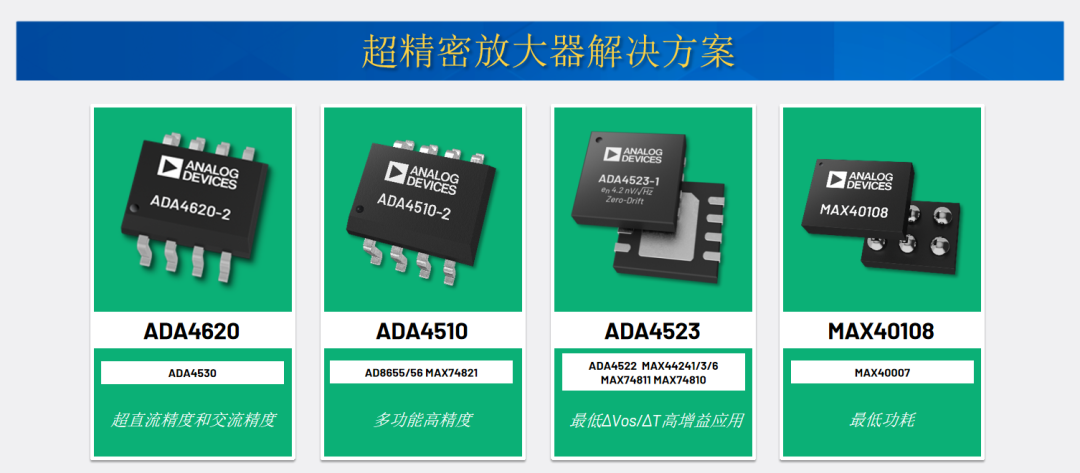

ADA4620是一款36V供電的JFET輸入精密運放，其核心優勢在于極低的輸入偏置電流和電流噪聲，帶寬16.5MHz并支持軌到軌輸出，適用于高阻抗傳感器前端和跨阻放大器應用。與其他產品相比，該器件在上電后能夠快速進入穩定工作狀態，建立時間更短。
掃碼查看ADA4620更多詳情
幾乎同期發布的ADA4510則采用了不同的技術路線。這是一款CMOS工藝的精密運放，集成了Digi-Trim技術，實現了軌到軌輸入輸出。其失調電壓漂移為70nV/°C，0.1~10Hz低頻噪聲為1μVpp，寬帶噪聲密度約5nV/√Hz。兩款器件的主要差異體現在工藝和性能側重上：ADA4620為JFET輸入，低頻噪聲（225nVpp）和電流噪聲顯著優于ADA4510，但漂移性能（320nV/°C）不及后者的70nV/°C。兩者的寬帶噪聲密度和帶寬相近，選型時需根據應用對低頻噪聲和電流噪聲的要求進行權衡。
掃碼查看ADA4510更多詳情
在零漂移架構方面，ADA4523將噪聲密度降至4nV/√Hz，相比ADA4522的約7nV/√Hz有明顯提升。
掃碼查看ADA4523更多詳情

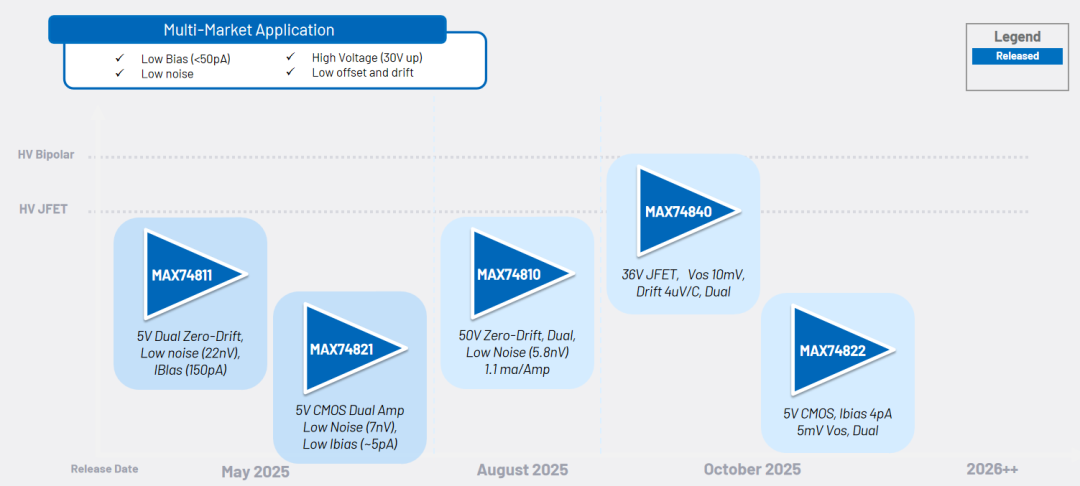

此外，MAX40108作為低功耗精密運放適用于電池供電場景，而MAX748xx系列雙通道MSOP封裝產品已推出五款型號，覆蓋零漂移、CMOS低失調和JFET輸入等不同定位，后續還將擴展至高速放大器和儀表放大器。
掃碼查看MAX40108更多詳情

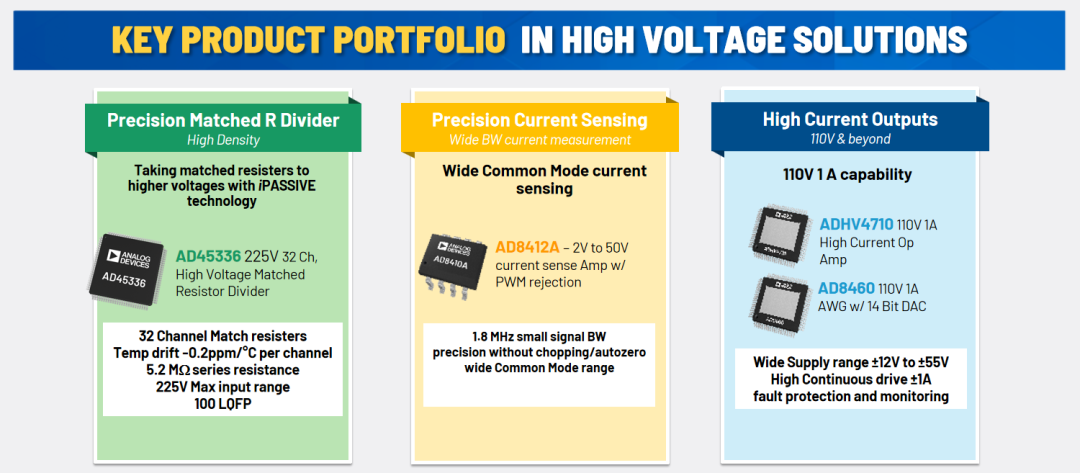

在高壓領域，AD45336提供32通道220V高壓電阻匹配網絡，ADHV4710則具備±55V供電、1A輸出能力和1300V/μs壓擺率，主要用于OLED面板測試等高壓高速驅動場景。
掃碼查看AD45336

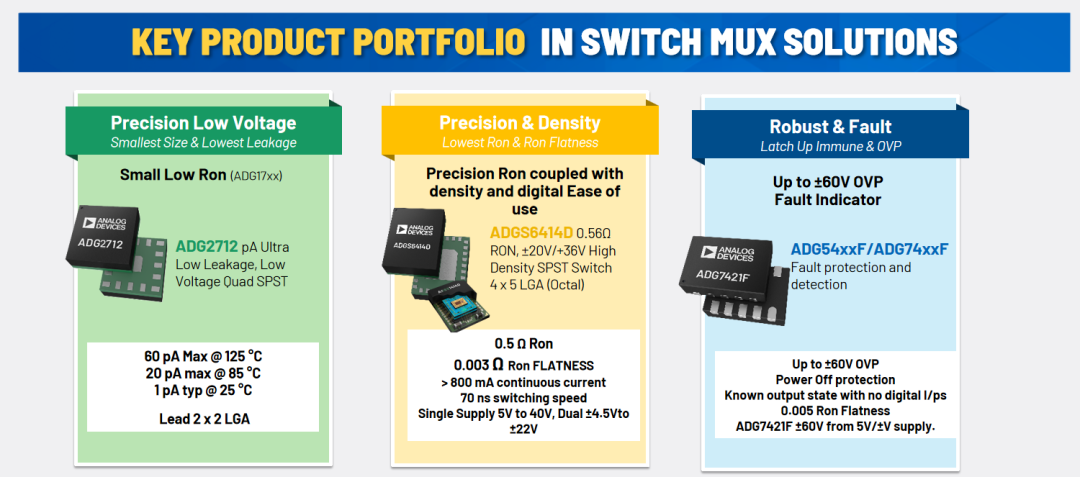

ADG2712是一款主打超低漏電流指標的5V低壓開關，25°C時漏電流僅1pA，即使在125°C高溫下仍控制在60pA，為四路單刀單擲配置。該器件適用于對漏電流要求極高的精密測量場合，但需注意PCB清潔度對指標的影響，焊接后應徹底清洗助焊劑殘留。
掃碼查看ADG2712更多詳情
ADGS6414D則面向多路復用應用，支持SPI接口控制并可級聯多片器件，顯著減少PCB面積。其導通阻抗平坦度達0.003Ω，支持大于800mA電流，兼容1.8V邏輯電平并支持菊花鏈模式。與ADGS2414D相比，ADGS6414D的電源范圍更寬。
掃碼查看ADGS6414D更多詳情
ADG7421F集成過壓保護功能，當輸入電壓超過VDD時自動斷開并輸出故障信號，保護后端電路。
掃碼查看ADG7421F更多詳情
MEMS開關代表了開關技術的另一發展方向，ADI在愛爾蘭設有專門的MEMS和控制器工廠，已推出ADGM1001等型號。該產品采用單刀四擲（SP4T）配置，工作頻率范圍從直流覆蓋至34GHz，插入損耗在18GHz時僅為0.5dB，隔離度在26GHz時仍優于30dB。相比傳統繼電器，MEMS開關體積大幅縮小，壽命顯著延長，且無機械磨損。其核心優勢在于射頻與DC信號的兼容處理能力，在ATE測試系統中可使用MEMS開關電路同時完成高速信號回環測試和DC參數測試，避免了繼電器方案需要兩套獨立電路的復雜性，在滿足PCIe Gen5等高速數字標準的同時，可以切換DC通路到PMU進行測試，大幅簡化了系統設計。
掃碼查看ADGM1001更多詳情
