實測接觸工頻干擾帶給腦電信號的影響

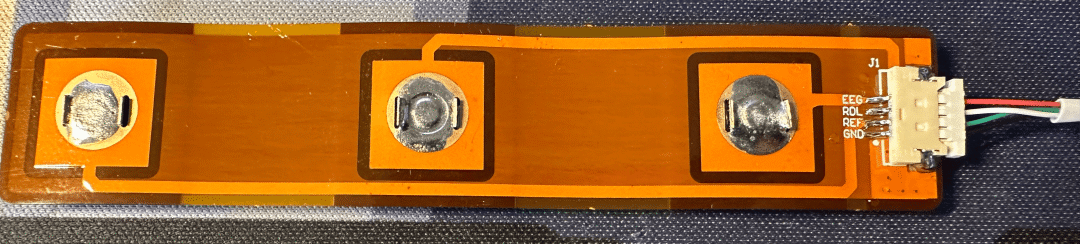

腦電的項目現在做了一些電極的重新設計，嗯，再來總結一些問題；在之前的文章里面寫了不少了，但是沒有現在的情況突出，首先是用了新的電極，果然不錯：

微弱信號的采集，瓶頸在接口（以腦電采集 TGAM 模塊為例）

（另外還能看見這個眼電的干擾信號）這個blink信號，我是從來沒有觸發過，可能是我解碼寫錯了吧。。。

一般來說這個眼電偽跡的幅值和波形取決于具體的眼球運動方式：上面的圖是眨眼（Blink）干擾，幅值通常最高，可達 200 μV 至 1000 μV+。

在眼電通道上表現為突發的高尖單相或雙相大波，主要污染前額葉（如 Fp1、Fp2 通道）的腦電信號。

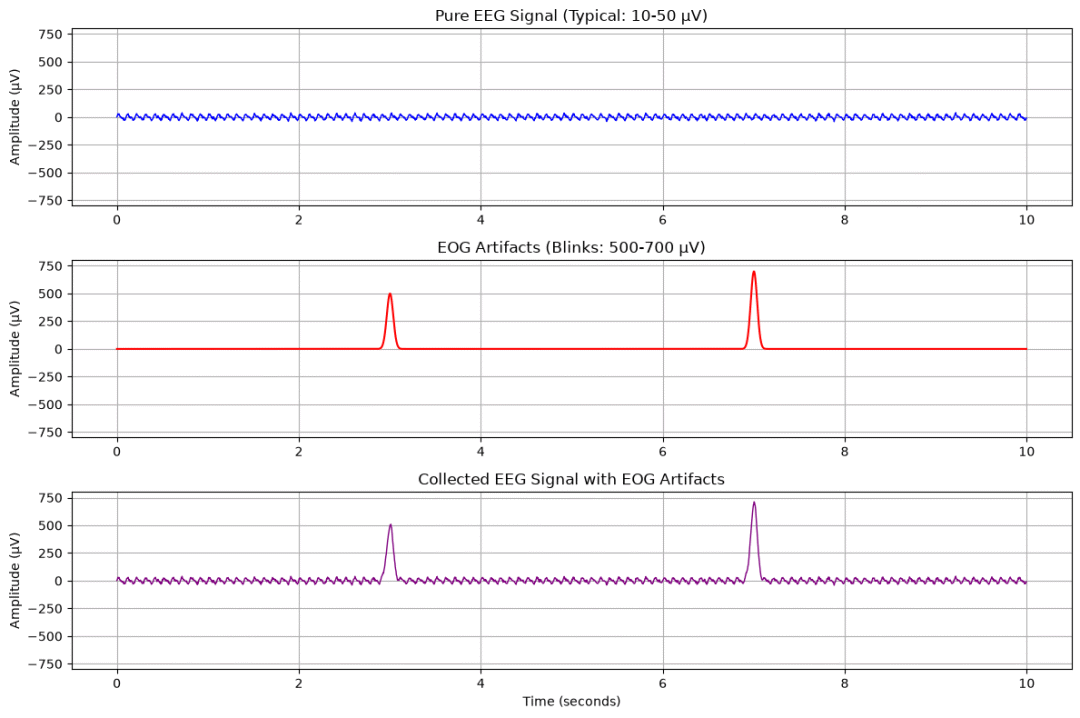

眨眼在時域上非常類似一個單相的正向高斯脈沖，因此可以在代碼使用了 np.exp() 高斯窗口來逼近真實的生理特征

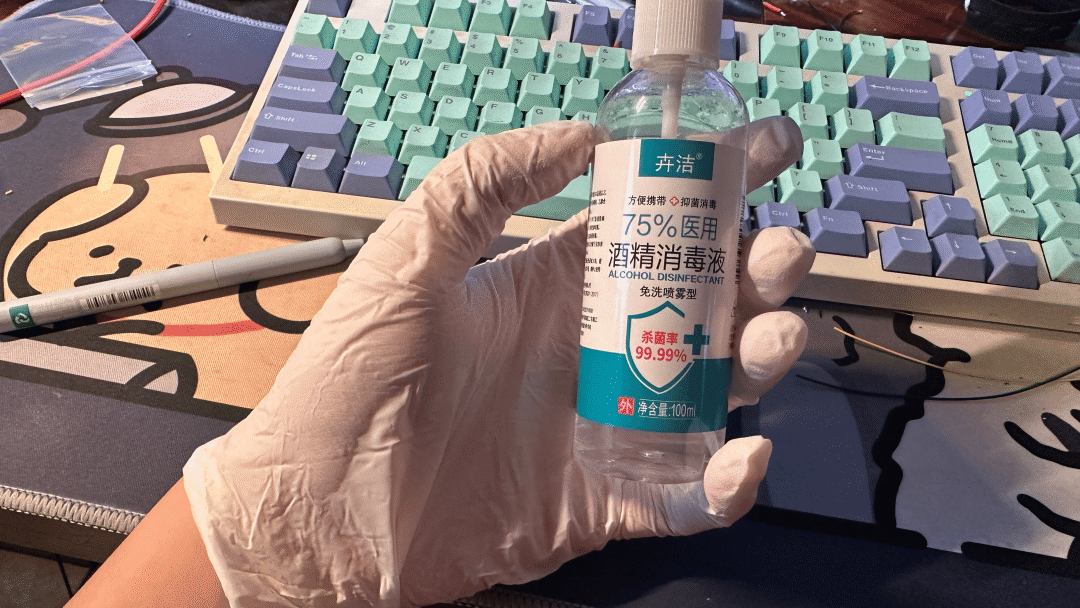

在使用之前，需要使用酒精清潔腦袋，接著操作采集儀器的時候戴手套（另外還需要買一個隔離器，因?yàn)閯倓偮╇姲盐掖蛄艘幌拢?/span>

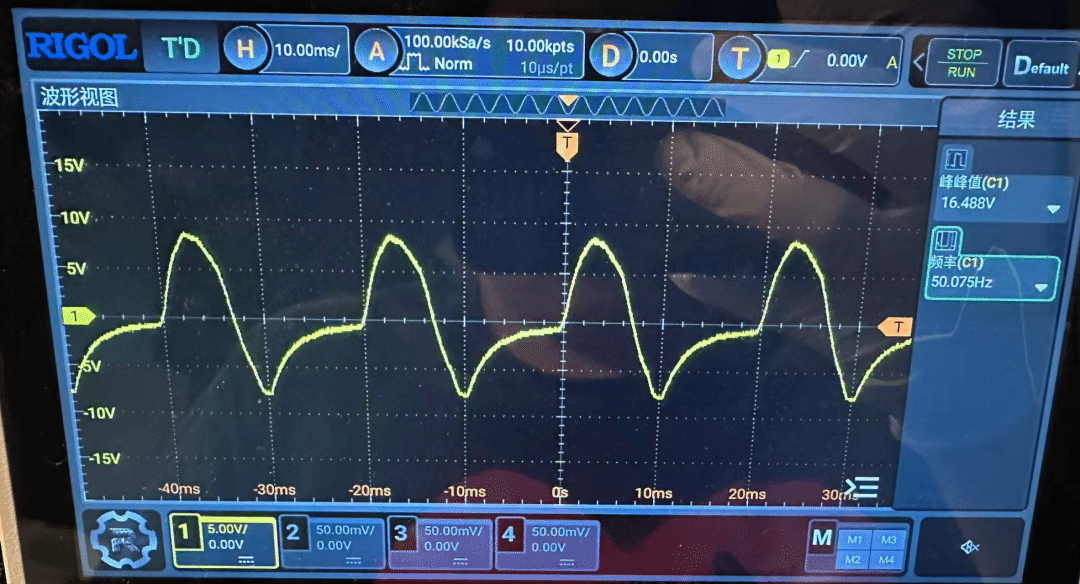

首先最大的問題還是工頻干擾，之前的信號問題也是，其實是在這些引腳的地方通過皮膚表面形成的電容耦合了進去，這個信號非常的大，我用示波器做了一些簡單的實驗。

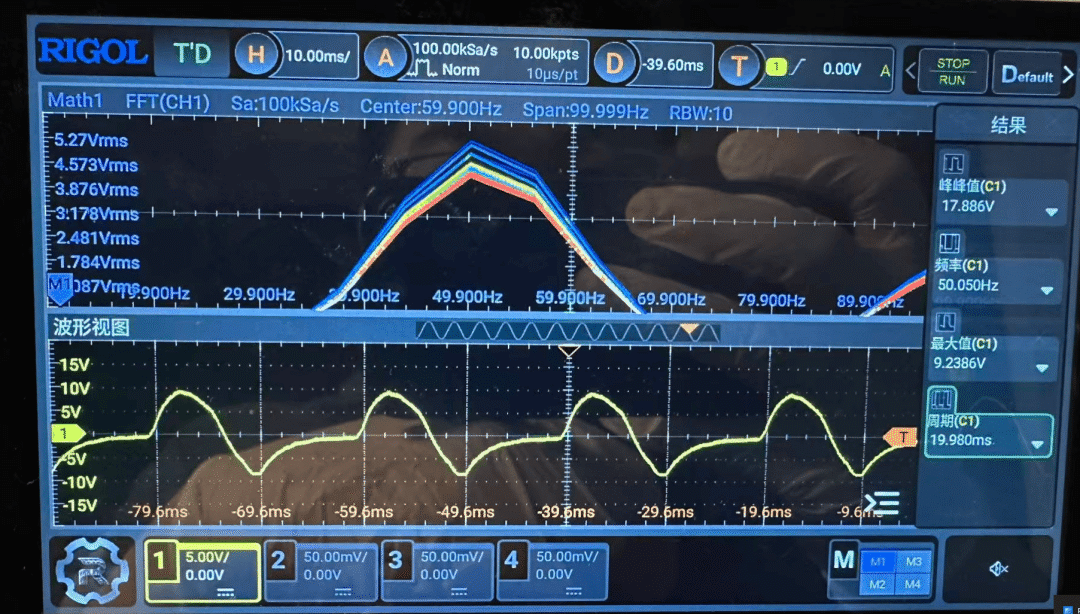

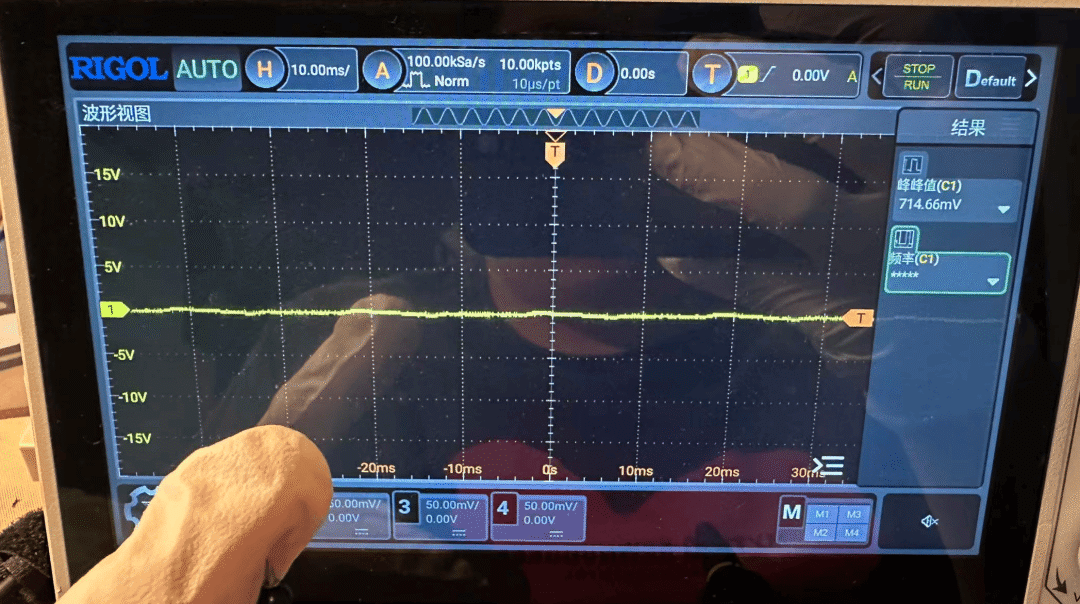

這個浮電壓可以到16V，可不是把通道打滿。

這樣處理以后可以避免一些接觸性的干擾進來。

腦電理想情況下測的是：

如果 EEG、REF、GND 三個電極都被同樣的 50 Hz 干擾抬高，這叫共模干擾。理論上差分前端可以抑制共模。

但現實中干電極很不對稱：EEG 接觸阻抗 ≠ REF 接觸阻抗，線長不同，電極壓力不同，皮膚狀態不同，寄生電容不同；于是共模干擾會轉成差模干擾。差模干擾才是最麻煩的，因?yàn)樗鼤?huì)直接進入 raw 波形。

比如人體上有 1 V 的工頻共模，只要 1% 不平衡轉成差模：1 V × 1% = 10 mV

而 EEG 只有：10–100 μV

也就是說，1% 的不平衡就可能讓工頻干擾比 EEG 大 100 倍以上

其實GND這個電極就是用來給人體一個相對穩定的偏置路徑，如果沒有這個點，人體就像漂浮天線：人體電位隨環境電場亂飄，EEG/REF ，輸入共模亂飄前端容易飽和；接上穩定的 GND/RDL 后，相當于把人體共模電位“拉住一點”，工頻干擾會明顯下降。

第一個實驗是不戴手套

對于我采集的文件：

樣本數：41908 持續時間：約 81.84 s 平均采樣率：約 512.07 Hz

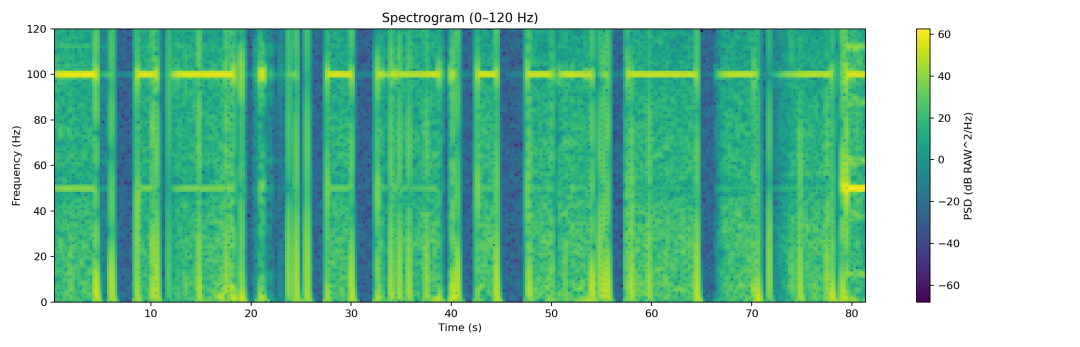

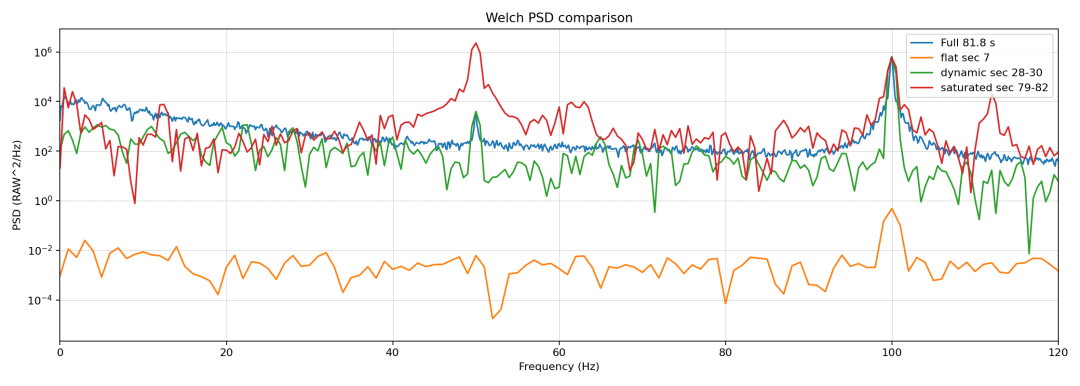

這個圖我要解釋一下 Welch PSD 和時頻圖，50 Hz 及其諧波/相關高頻成分非常明顯；整段數據 PSD 中，最強峰之一在：

100 Hz

另外 50 Hz 在多個分段里也非常明顯。比如：0~5 秒（50 Hz 是明顯峰值，65~100 Hz 高頻段占比約 77.7%），這不是正常 EEG 頻譜。

28~30 秒，這段沒有明顯飽和，但高頻仍然很重：65~100 Hz 占比約 73.1%。50 Hz 明顯，這說明即使信號沒打滿，也存在較強工頻/高頻偽跡。

79~82 秒，嚴重飽和段：45~65 Hz 頻帶占比約 94.6%，50 Hz 峰值極大；這基本可以判斷為強工頻干擾/飽和主導。

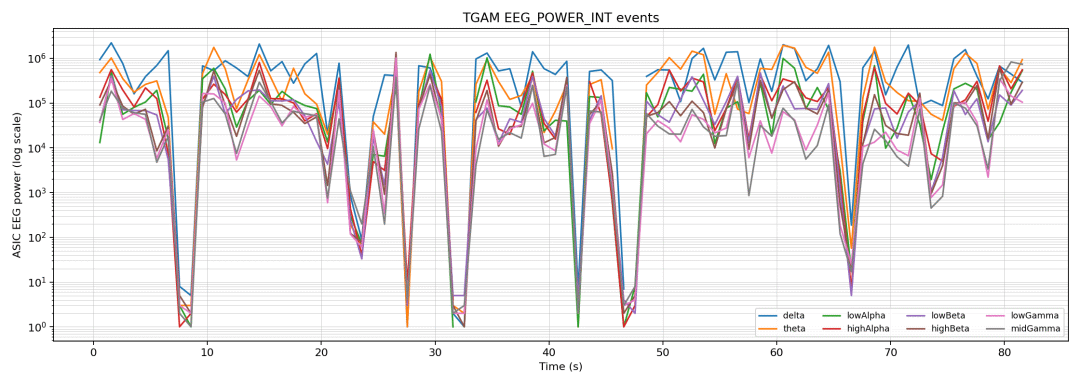

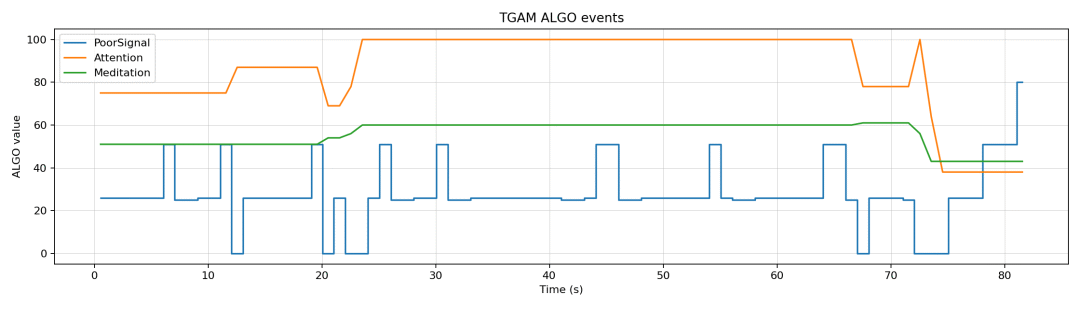

小結

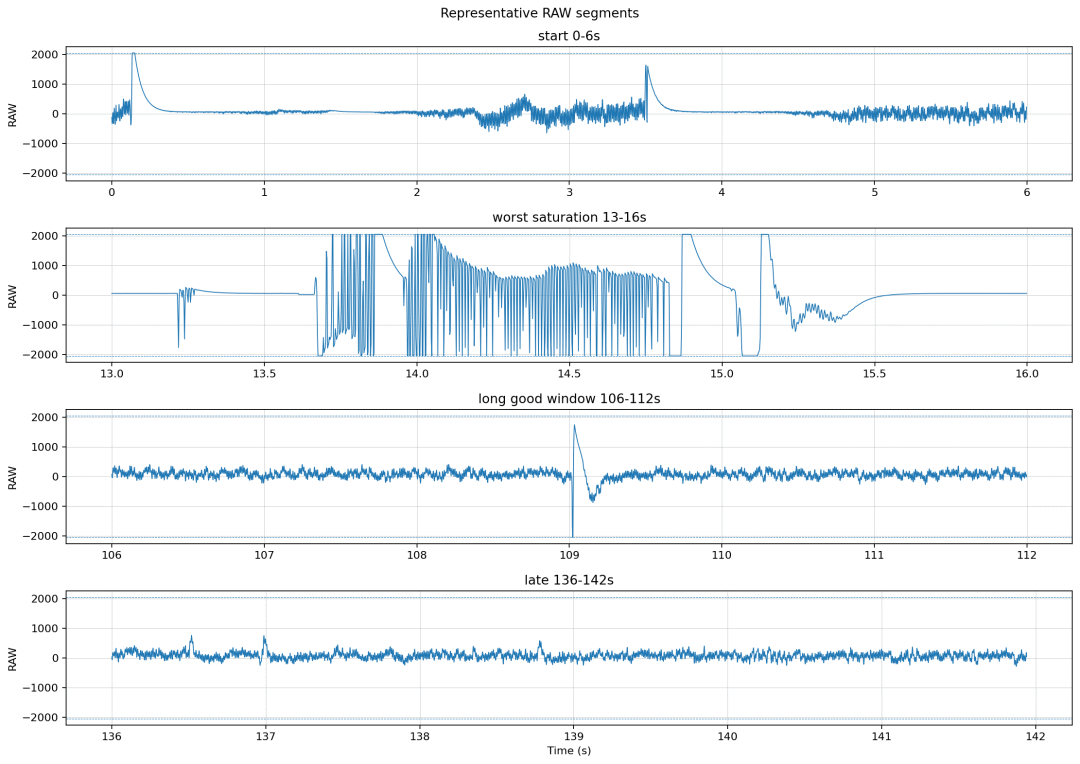

新電極能工作，腦電模塊已經能持續輸出 512 Hz raw；整段數據仍然存在明顯工頻、接觸偽跡和飽和。 4. 最后 79~82 秒基本失效，raw 大量打滿 ±2048；接著實驗

新的實驗，戴手套

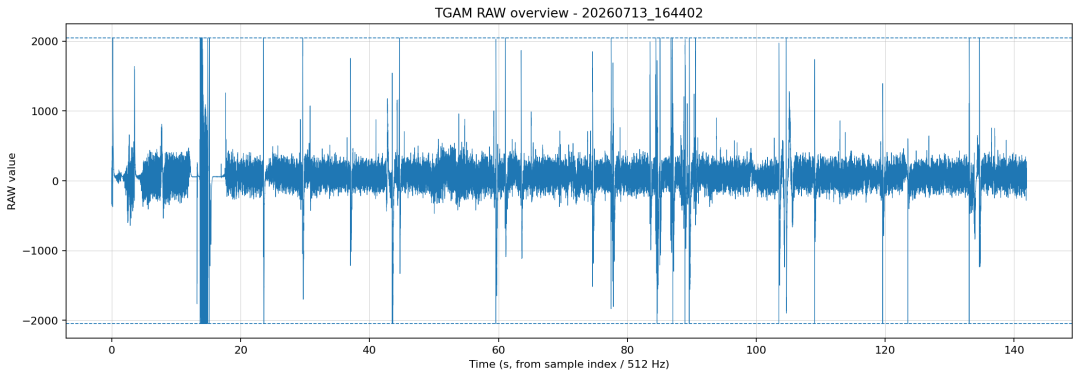

和上一組相比，質量大幅改善，對比：

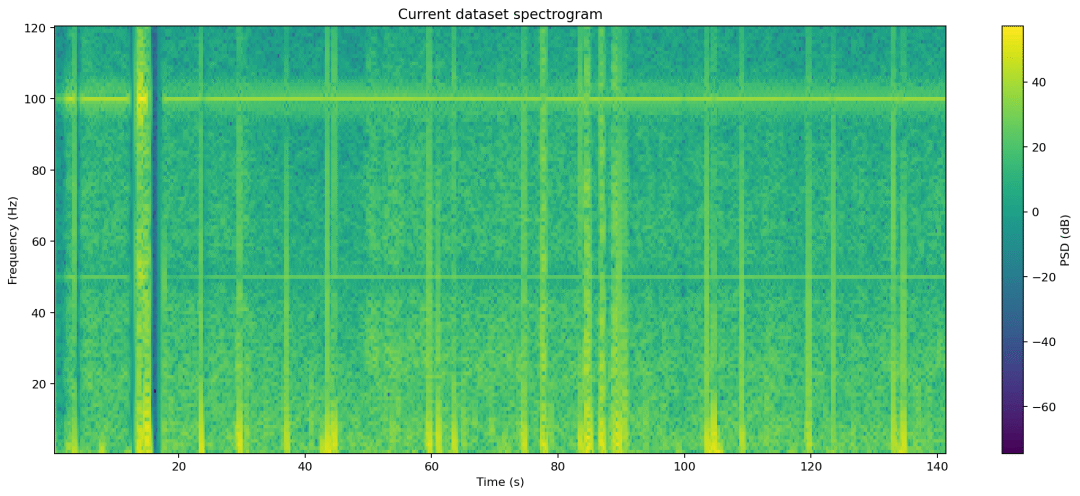

PSD 頻譜里，最強峰仍然是：100 Hz

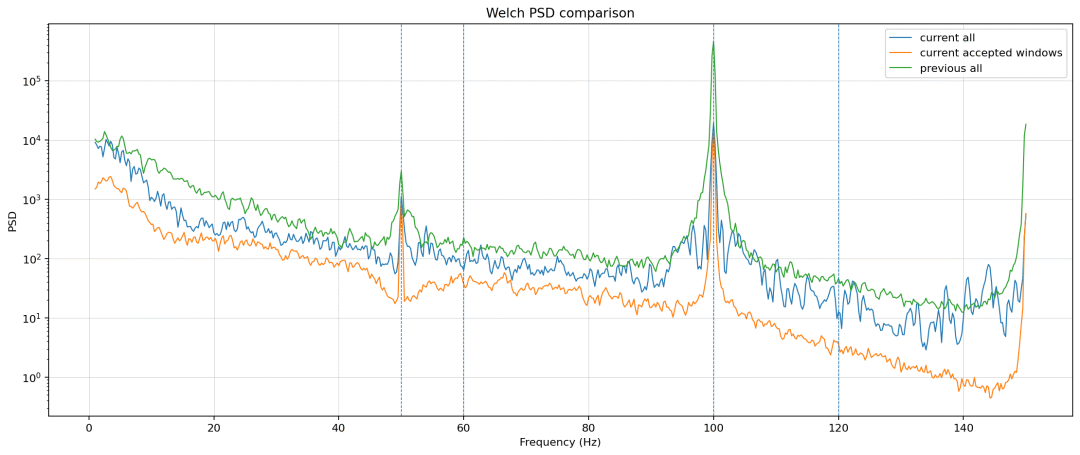

當前整段最強峰：100 Hz 峰值最大，其次是 2~8 Hz 附近的低頻成分，50 Hz 也存在，但沒有 100 Hz ：60/120 Hz 反而較弱

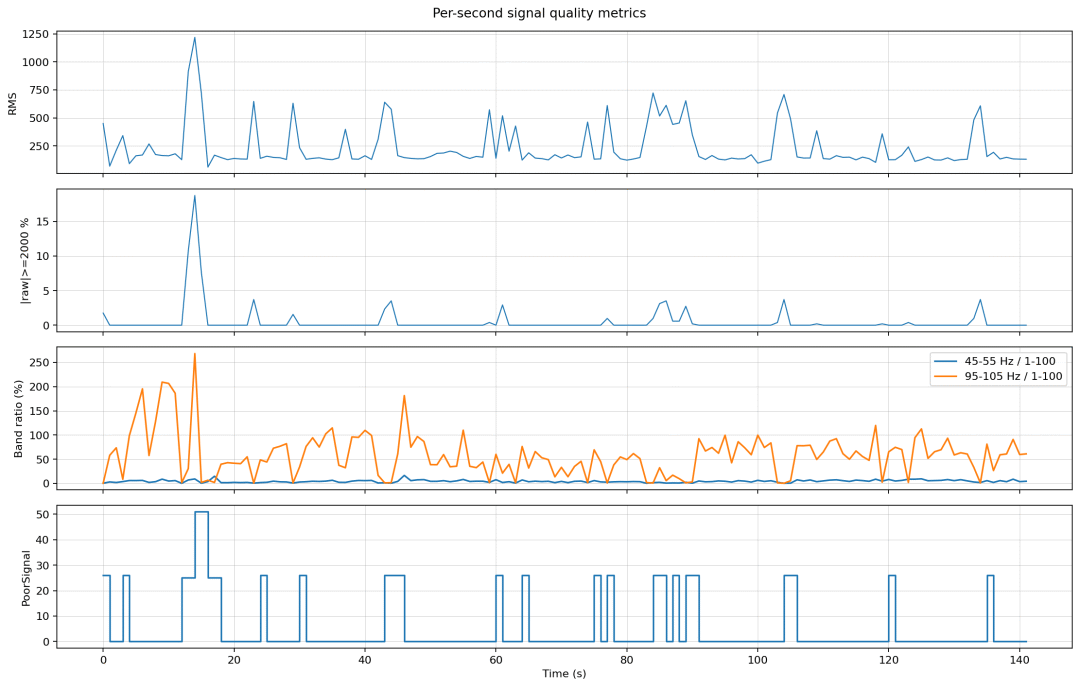

當前整段 1~150 Hz 總功率中：

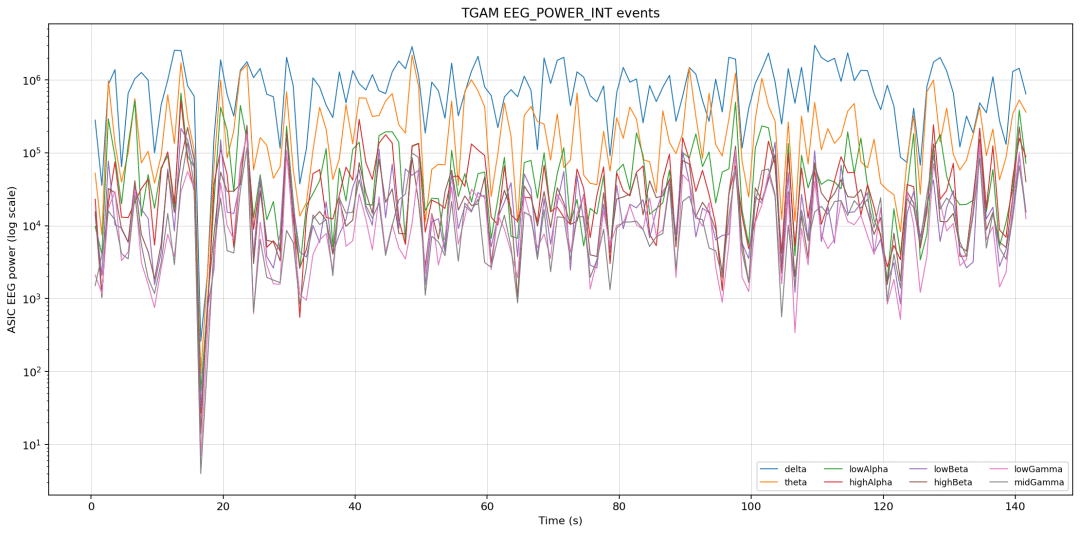

頻率成分隨時間變化，“工頻干擾不是全程穩定一致，而是隨接觸狀態變化”。

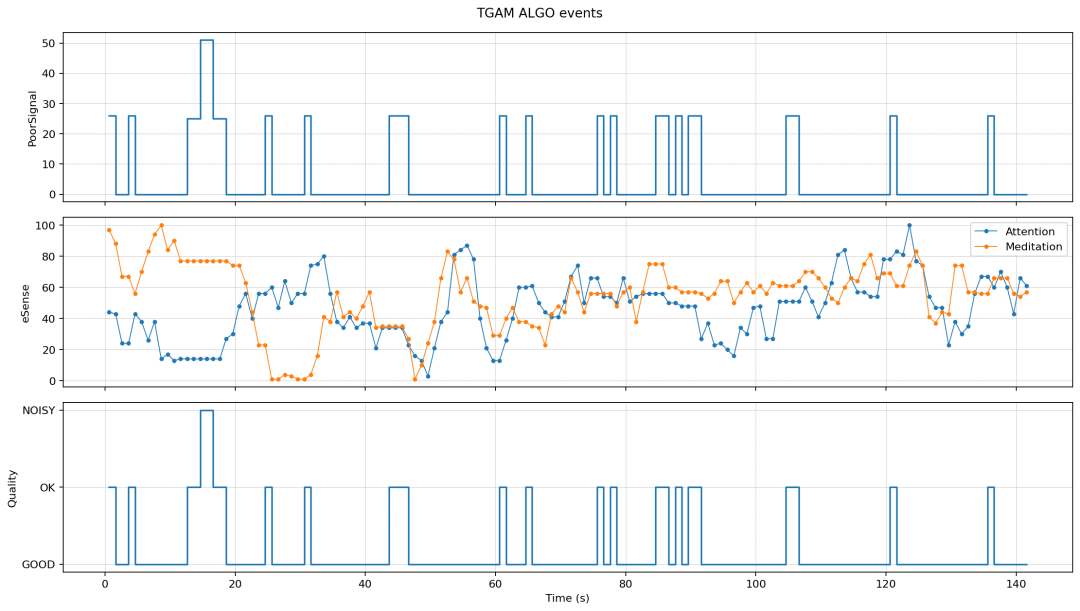

PoorSignal / ALGO 結果

這一組 ALGO 共 142 條，大約每秒一條；PoorSignal 分布：

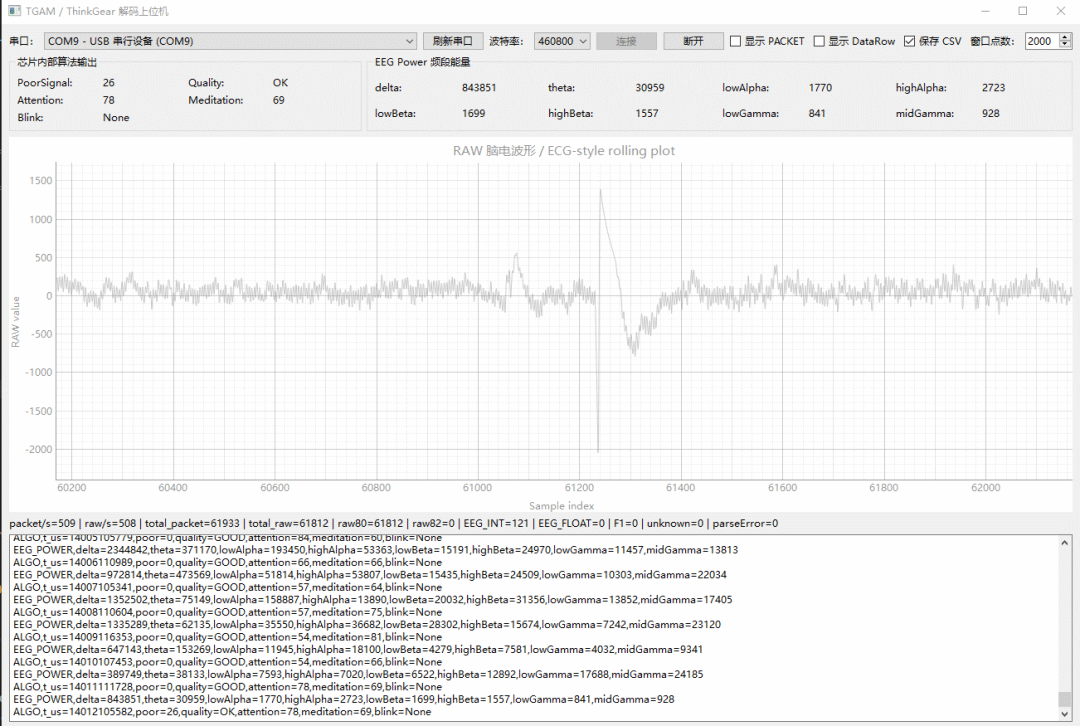

好得非常明顯

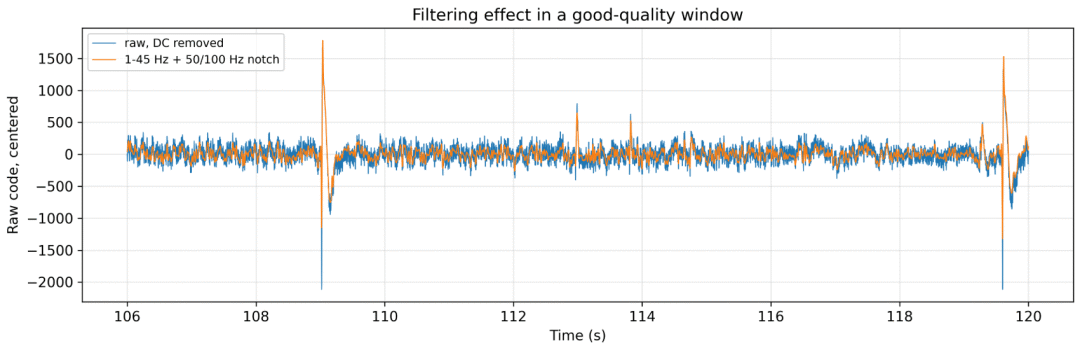

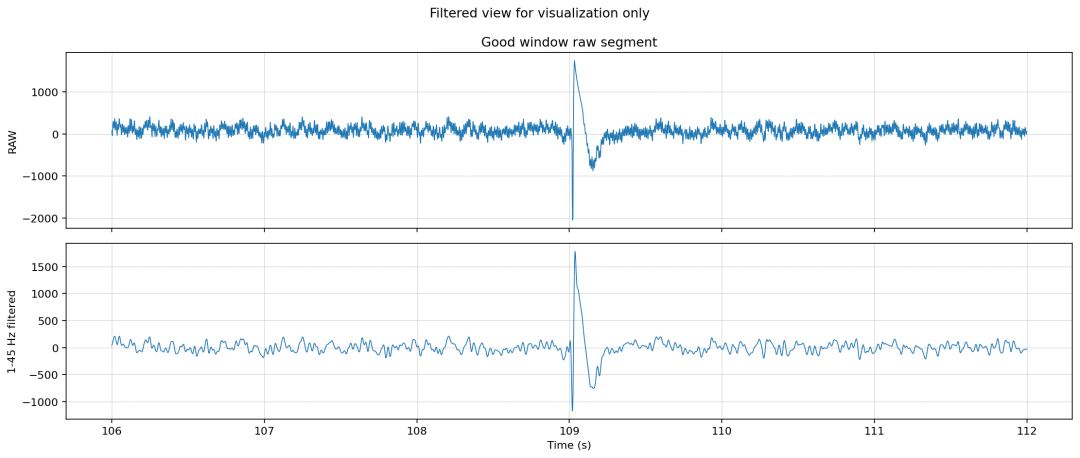

還使用相對較好的時間窗口進行濾波后觀察,這個原始數據還是可以做不少文章的

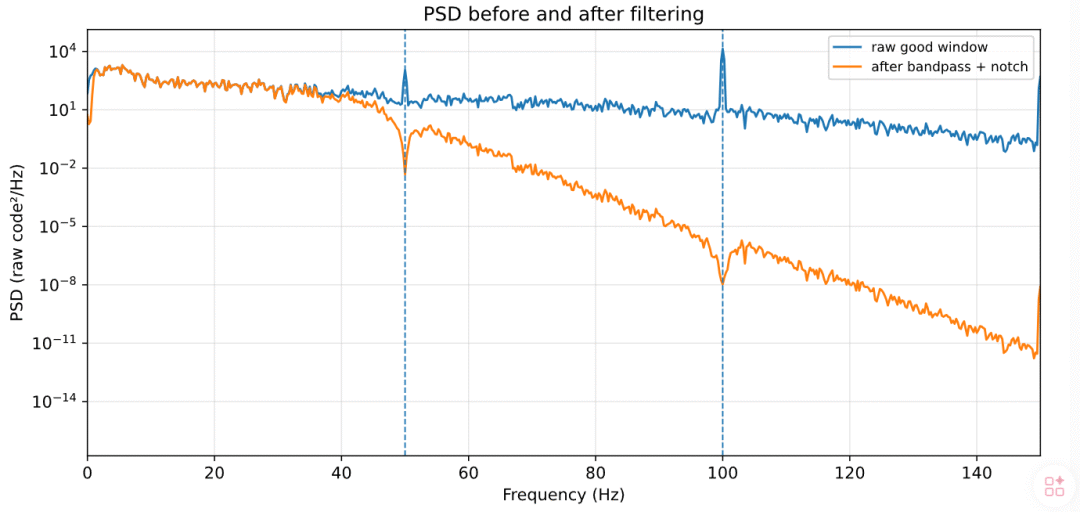

另外也可以對工頻噪聲做處理：

后記

更多內容放在下個文章，但是有點很重要，需要清潔，去去角質層，穩定的接觸不晃動，以及GND這個共模位置一定要好好處理。
