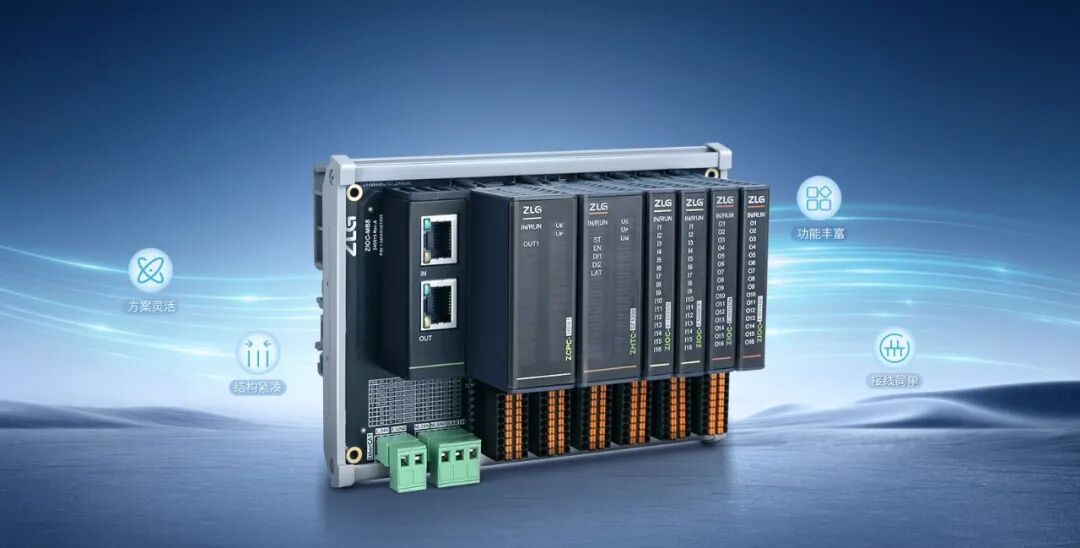

ZIO 系列插板式模組的電源介紹ZIO 系列插板式模塊是致遠電子自主研發的可靈活配置的遠程 I/O 擴展模組，由耦合器、數字 I/O、電機驅動、模擬量、電源等功能模塊構成。 該系列可以通過定制化的底板集成各類接口，搭配多種功能模塊，能夠實現小型化的同時通過預制線纜的方式減少接線，從而減少設備安裝調試的人工成本。
EtherCAT 通訊所用3.3V EtherCAT系統電源是整套模組的核心，如同設備血液循環，供電穩定性直接決定總線通訊與整機運行可靠性。尤其搭載多臺電機從站模組、實現數百軸同步控制場景下，對3.3V通訊電源要求嚴苛：既要滿足充足輸出功率，又需嚴控紋波和電磁干擾。
ZIO系列標配兩款專用EtherCAT供電模塊，均通過致遠電子實驗室可靠性及高低溫環境測試，性能穩定、適配工業場景，參數如下：
1. 耦合器 ZCPC-80801
輸入 24VDC/0.7A；
輸出 3.3V/4.5A/±2%；
工作溫度 -25°C ~ +60°C。
2. 擴展電源模塊 ZPWC-240304
輸入 24VDC/0.7A；
輸出 3.3V/4.5A/±2%；
工作溫度 -25°C ~ +60°C。

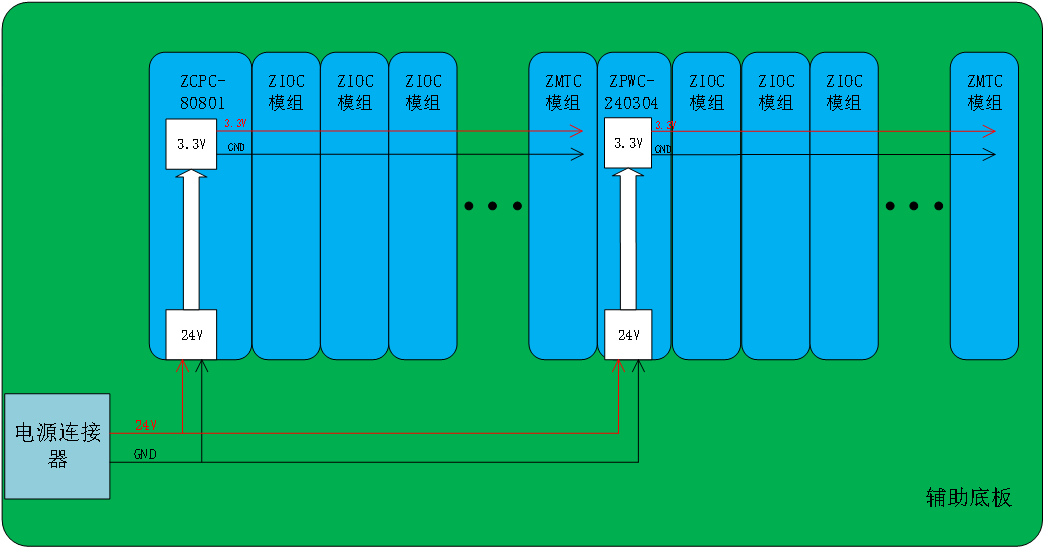

ZIO系列插板式模組的電源選型及使用ZIO系列插板式模組的EtherCAT供電的框圖如下圖所示：
如框圖所示，外部的EtherCAT系統供電（24VDC）通過分線底板的電源連接器接入，通過底板內部預設的專用電源走線精準輸送至耦合器 ZCPC-80801 和擴展電源模塊 ZPWC-240304 的 24V 電源接口。兩款模塊均內置高性能 DC-DC 降壓穩壓轉換器，將輸入的 24V 直流電源進行降壓、濾波、穩壓處理，精準轉換為 EtherCAT 通訊系統專用的 3.3V 穩定電源。轉換完成后，3.3V 電源通過分線底板內部預設的專用電源走線，輸送至整塊輔助底板的所有插槽，為插槽上插接的各類插板式模組，穩定提供 EtherCAT 通訊及模組內部邏輯控制所需的系統供電，確保所有模組通訊同步、運行穩定，無需為單個模組單獨鋪設EtherCAT系統電源線路。
ZIO系列插板式模組的電源選型步驟如下：
查找手冊里的EtherCAT控制電源的電流，例如查找官網數據手冊可得，ZIOC-E0016DP的EtherCAT控制電流為300mA；
計算系統所需的EtherCAT控制電流，比如需要10個ZIOC-E0016DP，那系統需要的EtherCAT控制電流為3A；
選型電源，10個ZIOC-E0016DP的系統需要的EtherCAT控制電流為3A，那單個耦合器就能提供系統所需電源。如果需要控制20個ZIOC-E0016DP，那系統的控制電流為6A，明顯單個耦合器帶不動整套系統，此時就要加一個輔助電源ZPWC-240304，10個ZIOC-E0016DP的控制電源由耦合器提供，另外10個ZIOC-E0016DP的控制電源由輔助電源提供。
用戶在選型電源時應保證系統所需的控制電源不要超過耦合器能提供的電流，超過時要在系統上加額外的電源如ZPWC-240304，設計時最好能有20%的余量。
