今年入夏以來，全國多地連續發布高溫預警，電動汽車的“續航焦慮”再次被推上風口浪尖——但這一次，焦點不再是電池容量，而是熱管理。
*文末互動有禮
隨著汽車電氣化與智能化進程的加速，電驅系統功率密度大幅躍升，傳統的12V低壓架構在驅動電子水泵、冷卻風扇、油泵等高功率附件時早已捉襟見肘——“熱”不再只是舒適性問題，而是關乎整車安全與續航效率的核心命門。正是在這一背景下，48V架構憑借在傳輸效率與功率密度上的顯著優勢，成為汽車電子演進的主流方向。
與此同時，在48V架構的推動下，熱管理系統設計也需要迭代升級。高功率密度器件對散熱能力提出了嚴苛要求，任何熱管理方案的短板都可能成為系統可靠性的瓶頸。因此，構建一套具備多節點協同能力、能實時響應復雜工況的智能熱管理系統，已成為保障整車安全運行與極致能效的核心前提。
硬件架構：高性能與高可靠性的融合
該評估板的核心控制單元采用TRAVEO? II CYT2B9微控制器。該產品基于ARM Cortex-M4內核構建，具備強大的實時處理能力與浮點運算性能，能夠高效運行復雜的電機控制算法。更重要的是，該MCU內置硬件加密引擎與功能安全機制，為系統的信息安全與運行可靠性提供了底層保障。
▍在驅動層面，評估板選用了英飛凌MOTIX?系列的TLE9140三相半橋柵極驅動器，該芯片針對48V系統優化，能夠高效驅動六顆MOSFET。配合低導通電阻、高開關頻率的IAUT300N10S5N015功率MOSFET，整體方案可在保證開關效率的同時，降低功率級發熱。此外，板載的TLS系列LDO為系統提供了穩定可靠的供電網絡，具備完善的過壓、過流與熱保護功能。TLE9351BSJ高速CAN FD收發器則為CAN通信總線提供物理層保護、總線喚醒與低功耗待機能力，共同確保系統在復雜車載環境下的持續安全運行。
▍在核心性能方面，該評估板支持多電機的并行控制，能夠同時實現對三路永磁同步電機的無傳感器FOC控制，并具備高精度的轉矩與轉速調節能力，有效降低了系統成本與布線復雜度。同時，評估板還預留了一路帶傳感器（霍爾/編碼器）的PMSM控制通道，用于對啟動可靠性或低速性能有苛刻要求的高安全場景。
▍通信方面，評估板集成了CAN與LIN總線接口，全面支持汽車電子通信標準。通過CAN總線，系統可與整車控制器無縫交互，實時響應溫度、轉速與模式指令；通過LIN總線接口，則可連接并控制外部的各類閥體執行器，為構建智能熱管理網絡建立技術底座。

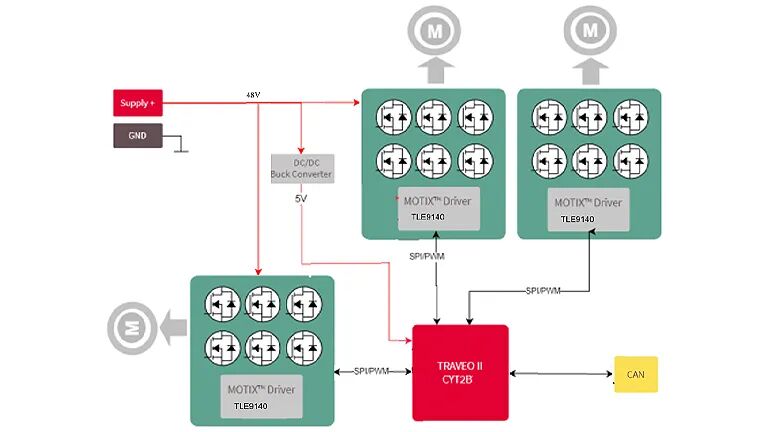

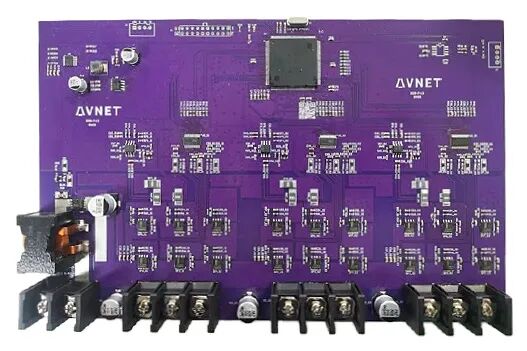

框圖
應用落地：覆蓋全場景的熱管理解決方案
安富利48V熱管理系統（TMS）評估板覆蓋了48V熱管理系統的多個典型用例：
電池?zé)峁芾?/span>：可驅動電池冷卻液循環泵與主動風冷風扇，實現±1℃的高精度溫度調節，確保電池組始終工作在最佳溫度區間，延長使用壽命并提升安全性。
座艙熱管理：評估板支持電子水泵的智能調速控制，支持CAN總線接收空調控制器指令，提升能效比與舒適性。
電驅系統冷卻：可驅動電機控制器的液冷泵與散熱風扇，根據電驅系統實時溫度動態調整冷卻功率，保障動力系統高效運行。
智能熱管理協同：支持多路PMSM的功率分配與協調控制，能夠融入整車能量管理策略，在滿足冷卻需求的同時最大化整車?yán)m(xù)航里程。
作為一款面向汽車前裝市場的評估平臺，該方案在設計之初便將功能安全置于核心位置，整個系統架構滿足ASIL-B等級的安全要求，內置硬件安全機制與驅動級故障檢測保護響應，可有效覆蓋單點故障和潛在故障場景，保障系統的安全運行。同時，評估板預留了豐富的功能擴展接口，支持通過軟件配置適配不同負載特性，極大縮短了客戶的開發周期與驗證成本。
無論是用于原型驗證、算法調試，還是作為最終產品的參考設計，安富利48V熱管理系統（TMS）評估板都能幫助您邁出從概念到落地的關鍵一步。
