世界上有兩種電子工程師，一種遇到了信號完整性問題，另一種即將遇到！我們就先介紹信號完整性的基礎知識和測試分析。
數據中心依靠發送和接收系統中的通道來準確、高效地傳輸重要信息。通道中性能不佳的器件可能會引發信號完整性問題，從而危及有效數據的傳輸。因此，開發具有高信號完整性的通道器件和互連組件至關重要。測試并識別器件中信號完整性問題的根源，進而加以解決，是一項巨大的挑戰。
中央處理器（CPU）向發光二極管（LED）顯示器發送信息，就是一個典型的數字通信通道案例。該通道——即 CPU 與顯示器之間的所有組件——包含了顯卡、線纜和板載視頻處理器等互連器件。通道中的每一個器件以及器件間的連接，都可能對 CPU 傳輸?shù)臄?shù)據造成干擾。
信號完整性問題可能包括串?dāng)_、延遲、振鈴和電磁干擾。盡早解決信號完整性問題，有助于開發出可靠性更高、成本更低的高性能產品。
信號完整性的背景
系統的信號完整性（Signal Integrity SI）衡量的是電信號在進入和離開電路期間發生變化的程度。對于數字電子設備而言，這種信號是一種電流，其電壓隨時間在“高”值和“低”值之間變化。
信號完整性是任何現代電子系統的基石。
為什么使用“完整性”一詞呢？
業界使用“完整性”（integrity）一詞，意指遵循既定規范、保持未受損狀態以及保持完整與統一。如果信號波形因串?dāng)_、阻抗不匹配或損耗而與原始波形產生顯著差異，接收端將無法正確讀取信號，從而引發信號完整性問題。正因如此，信號完整性工程——即分析并改善信號完整性問題——已成為集成電路（IC）、IC 封裝及印制電路板（PCB）設計中的重要環節。
隨著信號傳輸速度的提升以及 PCB 和封裝尺寸的縮小，應對信號完整性問題的難度也隨之增加。高速數字信號和更精細的幾何尺寸使得信號噪聲和失真現象更為顯著。然而，盡管挑戰日益嚴峻，業界對如何應對這些問題的理解也在不斷加深，工程師用于定義、仿真及調整電子系統的工具能力同樣在不斷提升。
當電子從驅動端流向接收端時，受材料電阻、電子運動產生的電磁場、外部電磁場感應電流以及電路電容等因素影響，信號波形會發生失真，并伴隨噪聲、時間偏移及幅度衰減。在 PCB中，材料特性、構成電路的走線形狀、各層的位置與厚度，以及層間電流傳輸方式，都是導致上述效應的關鍵因素。
此外，還必須提及與信號完整性密切相關的“電源完整性”問題。如果說信號完整性關注的是 PCB 上信號的保真度，那么電源完整性關注的則是輸送給信號收發組件的電源質量。阻抗、電感和衰減等影響信號完整性的因素，同樣會對電源完整性產生影響。鑒于兩者之間可能存在相互制約的關系（即一方的變化可能對另一方產生負面影響），工程師在優化設計時，需要對這兩方面進行同步仿真與測量。
什么是信號完整性 (Signal Integrity)？

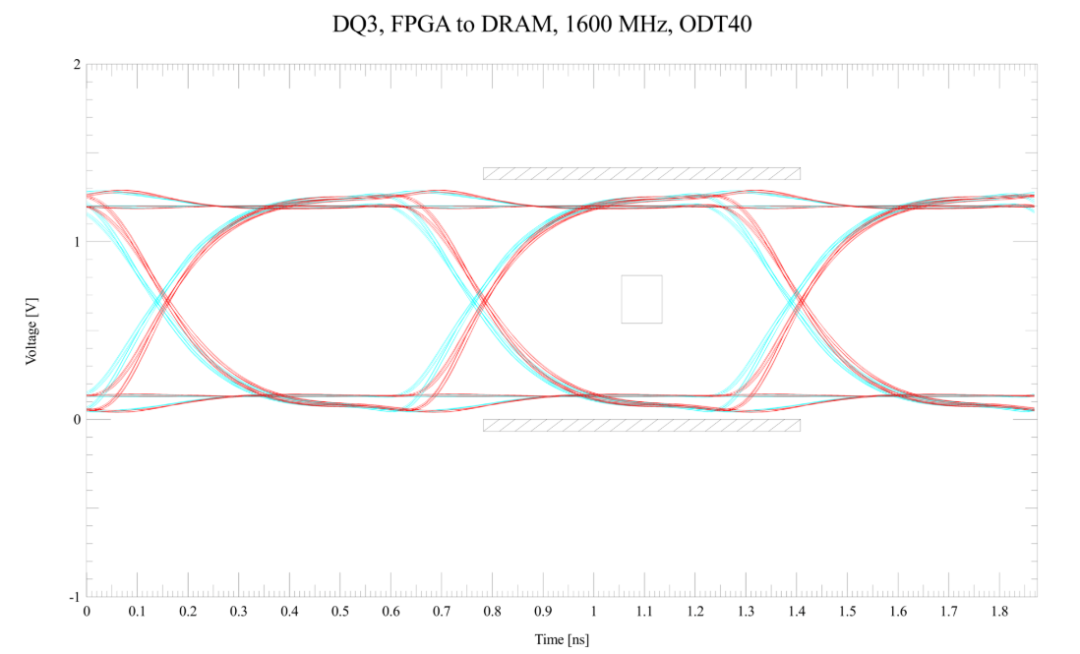

圖 顯示 DDR3 信號波形的仿真眼圖
在數字電子技術中，二進制數值流通常由電壓（或電流）波形來表示。然而，數字信號本質上屬于模擬信號，所有信號都會受到噪聲、失真和損耗等因素的影響。在短距離和低比特率傳輸時，簡單的導體即可保持足夠的信號保真度；但在高比特率、長距離傳輸或通過各種介質傳輸時，各種效應可能導致電信號嚴重劣化，進而引發錯誤，甚至導致系統或設備故障。而信號完整性工程的任務正是分析并減輕這些效應的影響。
信號完整性是電子封裝與組裝各個層級中的重要環節，涵蓋了從集成電路（IC）內部互連，到封裝、印制電路板（PCB）、背板以及系統間互連的全過程。盡管這些層級存在一些共性，但在實際應用中（特別是考慮到互連傳輸延遲與比特周期之間的關系時），片內互連與芯片間互連在處理信號完整性問題的方法上存在顯著差異。
“數字信號在傳輸?shù)倪^程中，由于阻抗匹配、串?dāng)_等原因?qū)е滦盘?hào)變差。數字信號完整性就是研究信號在傳輸過程中的保真度問題 (波形質量問題）。”
數字信號的波形質量問題
信號完整性領域關注的主要問題包括振鈴（ringing）、串?dāng)_（crosstalk）、地彈（ground bounce）、失真、信號損耗以及電源噪聲。
在測試測量中，信號完整性是電子系統和組件（尤其是高速數字設備）設計中的關鍵因素。信號完整性不佳可能導致數據傳輸錯誤、性能下降，甚至引發硬件故障。
為什么信號完整性至關重要？
如果忽視信號完整性問題，數字設備可能會出現嚴重故障。最嚴重的問題在于信號發生嚴重失真，導致電路上傳輸?shù)摹?”或“1”無法被正確接收，從而產生錯誤的二進制數值。此外，當噪聲或時間延遲過大時，設備也可能無法正常工作。在當今高度復雜的印制電路板（PCB）設計中，往往包含數百條走線；只要其中一條信號路徑存在信號完整性問題，就可能導致整塊電路板無法使用。
受物理定律制約，信號在電路中傳輸并到達另一端時，必然會發生某種程度的變化。設計團隊若能深入理解信號完整性分析的基礎知識，掌握信號完整性（SI）對現代電路設計的影響，并學會識別與解決相關問題，便能最大限度地優化設備中的信號完整性，從而推動產品向更小尺寸和更高頻率的方向發展。
數字信號完整性的重要性，包括：
損壞電路中的敏感器件；
造成數字電路的時序問題；
引起接收機誤判；
各種協會的強制要求
何時需要關注信號完整性？
在以下幾種情況下，信號完整性至關重要：
高速數字系統 - 數據速率超過 1 Gbps 時，需要特別注意信號完整性。
射頻系統 - 信號完整性在射頻 (RF) 系統中尤為重要，因?yàn)榧词故巧倭扛蓴_也可能導致問題。
模擬系統 - 雖然模擬系統中的信號完整性不如數字系統那么重要，但在某些情況下，它仍然可能是一個影響因素。
如果您正在設計或使用上述任何系統，最好了解潛在的信號完整性問題。
如何提高信號完整性？
提高系統信號完整性的基本步驟如下：
使用高質量元件。使用高質量元件有助于降低噪聲和干擾。
保持走線短。走線應盡可能短，以最大限度地減少阻抗失配。
最大限度地減少串?dāng)_。保持走線間距并使用屏蔽電纜可以最大限度地減少串?dāng)_。
遵循以下簡單指南，有助于確保系統具有良好的信號完整性。
同時開關噪聲（地彈）
什么是同時開關噪聲（地彈）？
同時開關噪聲（地彈）是指多個數字輸出驅動器同時開啟和關閉時產生的干擾。它是由電源和接地層的電感引起的，可以通過正確的接地技術和在每個輸出之間使用電阻來最大限度地降低。接地技術包括使用星形接地、保持走線短以及使用電源層和接地層。
電子在材料中移動時涉及的物理效應會影響信號的完整性。麥克斯韋方程組描述了電荷與電流之間的關系、電流如何產生電磁場，以及電磁場如何反過來影響電流。
簡而言之，PCB（印制電路板）上的互連結構（對于數字信號而言稱為傳輸線）表現出天線、電阻器和電容器的特性。信號特性、導體與介質材料的屬性、幾何形狀，以及電路和層在PCB中的相對位置，共同決定了麥克斯韋方程組所描述的物理效應的強度及其影響。
上述基本物理效應導致信號完整性問題主要分為以下四類：
1. 電磁干擾 (EMI) / 電磁兼容性 (EMC)
在任何高頻電路中，若幾何形狀與頻率的組合恰好滿足特定條件，走線或過孔就會變成天線，向外發射信號。這些信號可能與同一PCB上的其他電路，或者同一設備（或鄰近設備）內的其他器件、連接器及線纜發生耦合。當其他電路受到干擾時，電磁場中的能量會感應出電流，從而在信號中產生噪聲。此外，發射電磁波還會導致信號電壓降低，因?yàn)榻㈦姶艌?chǎng)的過程會消耗功率。設計人員必須盡量減少電磁干擾 (EMI)，同時確保所開發的設備能夠與其運行的電磁環境相兼容 (EMC)。
2. 串?dāng)_ (Crosstalk)
串?dāng)_是電磁相互作用的另一種形式。當彼此靠近的高速走線發生電場和磁場耦合時，就會產生串?dāng)_。這種不期望的信號源自所謂的“干擾線”（aggressor trace），它與相鄰的“受擾線”（victim trace，即傳輸線）發生耦合。耦合類型包括：
電容性耦合：由干擾電路的電場在受擾電路中感應出電壓引起
電感性耦合：由干擾電路的磁場在受擾電路中感應出電壓引起
傳導性耦合：由兩個信號的電流在接地平面的回流路徑上發生耦合引起
3. 同步開關噪聲 (SSN) 引起的地彈 (Ground Bounce)
當?shù)貜棸l(fā)生時，意味著PCB上各點的信號地電位不一致。這是一種信號完整性問題，起因是多個電路同時在“高”電平與“低”電平狀態之間切換，從而導致地平面上的電壓升高。這使得低電平（即二進制信號中的“0”）的電壓高于預期值。有時，這種電壓跳變（反彈）幅度過大，甚至?xí)?dǎo)致系統誤將低電平讀作高電平。

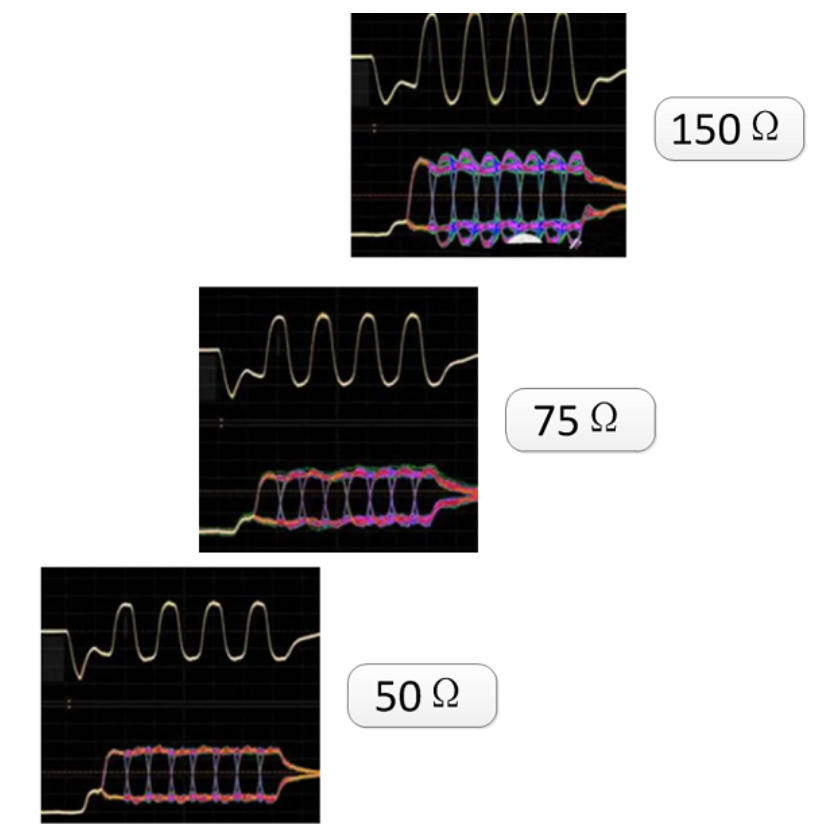

4. 阻抗不匹配
設計人員必須考慮交流（AC）電路的阻抗。阻抗是指對電流流動以及由電感和電容引起的電流變化的阻礙作用。當電路某處的阻抗發生變化時，就會出現阻抗不匹配現象。這種不匹配會導致部分信號發生反射，并在傳輸路徑上反復來回傳播，直至信號衰減消失。阻抗不匹配不僅會給信號引入噪聲，還可能導致時序上的不確定性，即所謂的“抖動”（jitter）。評估阻抗不匹配的常用工具是時域反射計（TDR）。TDR 通過測量傳輸線上的信號反射情況來進行分析。
信號完整性的發展
信號完整性 SI 的未來是不斷提高的數據速率、不斷提高的時鐘速度以及不斷增長的帶寬需求。封裝需求還推動系統使用更小的 PCB，在這些 PCB 上封裝更多的元件，并使用柔性 PCB 將它們彎曲成復雜的形狀。為了滿足行業需求并擴大市場份額，公司將引入新的制造工藝并嘗試不同的材料。兩者都會影響信號完整性。
在不久的將來將會加速的另一個趨勢是布局和仿真之間更緊密的集成，在設計過程中引入更多的物理原理。在制定 PCB 策略時，工程師將能夠探索其設計的電磁場、電源完整性、熱特性和機械魯棒性。
與其他事物一樣，人工智能 (AI) 將在未來最大限度地減少信號完整性問題中發揮作用。在將原理圖轉換為 PCB 布局時，許多布局工具已經使用舊形式的 AI 來強制執行設計規則來路由走線。新一代生成式人工智能工具將極大提高設計和仿真工具的能力。
什么是信號完整性測試？
隨著信號傳輸速率的提高和電壓擺幅的減小，抖動在單位間隔（UI）中所占的比例變得日益顯著，而可容忍的噪聲水平也在不斷降低。對于通信設備而言，通過測試設備輸出的信號以及接口處的輸入信號，可以檢測出信號完整性問題。若需改善信號質量，則必須對設備內部信號電路及時鐘電路的波形進行分析。導致信號完整性問題的其他潛在因素還包括設備的電源電路以及內部產生的電磁干擾（EMI）。
您面臨哪些信號完整性測試挑戰？
導致設備出現信號完整性問題的潛在原因多種多樣，包括設計的物理布局、性能不佳的元器件以及多種因素疊加產生的綜合影響。為了全面了解所有相關問題，測試儀器必須能夠同時在頻域和時域內提供一系列強大的分析功能。
隨著數據速率的提高和工作電壓的降低，系統需要具備超低抖動特性且附加相位噪聲極低的參考時鐘。在進行超低相位噪聲時鐘信號測量（且需排除數據相關抖動影響）時，必須以極高的相位噪聲靈敏度對鎖相環（PLL）中的抖動衰減器和頻率合成器級進行測試。
將抖動降至最低，首先要從元器件層面的測試做起。若要對壓控振蕩器（VCO）進行全面分析，則需要對電壓-頻率特性、功率、靈敏度和電流進行高精度測量。
PCIe 5.0 等高數據速率串行接口標準對最大插入損耗做出了明確規定。由于 PCB 上的信號走線是導致插入損耗的主要原因，因此精確測量走線隨距離變化的損耗便成為一項關鍵指標。為了獲得具有實際意義的測量結果，必須充分考慮連接測試儀器與走線測試點時所用探頭帶來的影響。
總之，信號完整性測試用于驗證并表征系統中電信號的質量。它是電子設備（尤其是高速運行的設備）設計與驗證過程中不可或缺的一環。
信號完整性測試種類繁多，每種測試都針對信號質量的特定方面。常見的測試項目包括眼圖分析、抖動測量以及誤碼率（BER）測試。
數字系統信號完整性測試基礎
評估數字系統的信號完整性時，需要測量若干基本參數。

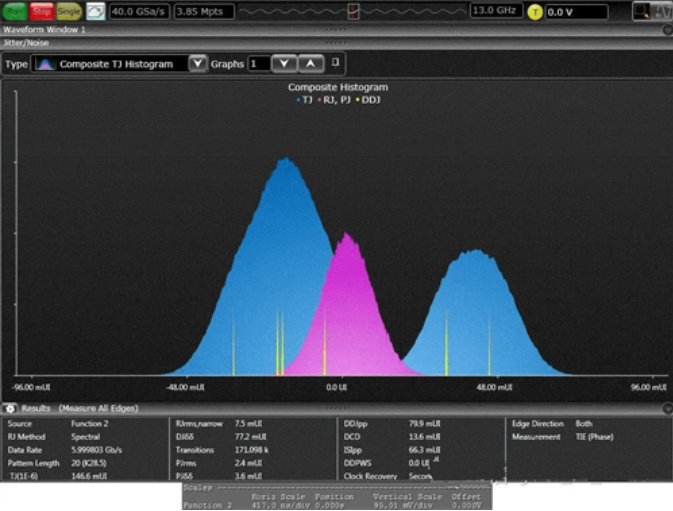

抖動（Jitter）測試 - 抖動是對數字信號時序變異性的度量，受噪聲、串?dāng)_和阻抗不匹配等多種因素影響。
隨著數字電子電路中時鐘頻率不斷提高，抖動測試（也稱為時序抖動測試）對信號完整性（SI）工程師而言變得日益重要。時鐘頻率越高，相應的眼圖張開度（eye opening）就越小，從而對抖動容限提出了更嚴格的要求。例如，現代計算機主板采用的串行總線架構，其眼圖張開度僅為 160 皮秒甚至更?。幌啾戎?，性能相當?shù)牟⑿锌偩€架構的眼圖張開度通常在 1000 皮秒量級，顯得大得多。導致抖動的主要因素包括：熱噪聲、串?dāng)_以及“噪聲較大的接地連接”。這些因素都會導致信號在觸發點處出現脈沖間的各種不穩定性。此外，還可以人為地向系統中注入抖動，以測試系統的抖動容限。

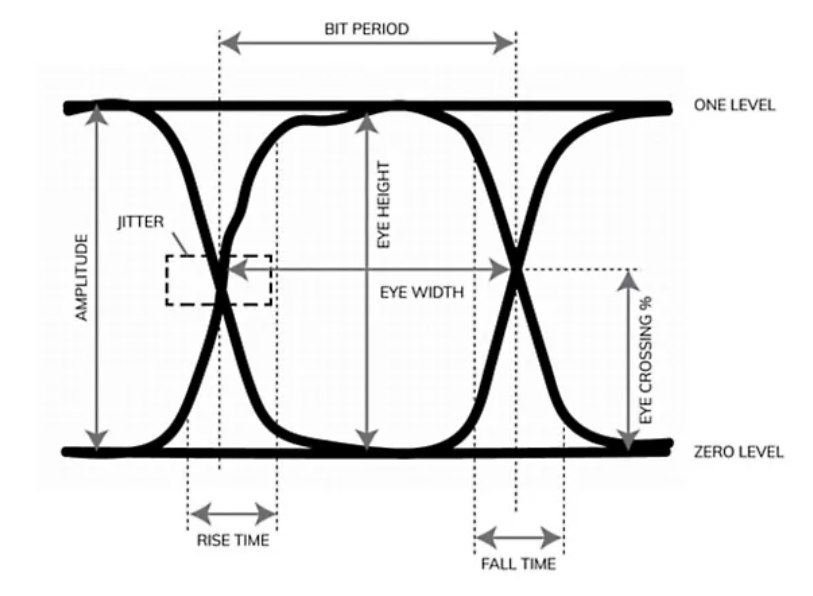

眼圖（Eye diagram）- 眼圖是數字信號的一種圖形化表示，展示了信號電壓隨時間的變化情況，可用于評估隨機抖動。
如何利用眼圖分析直觀呈現信號完整性？

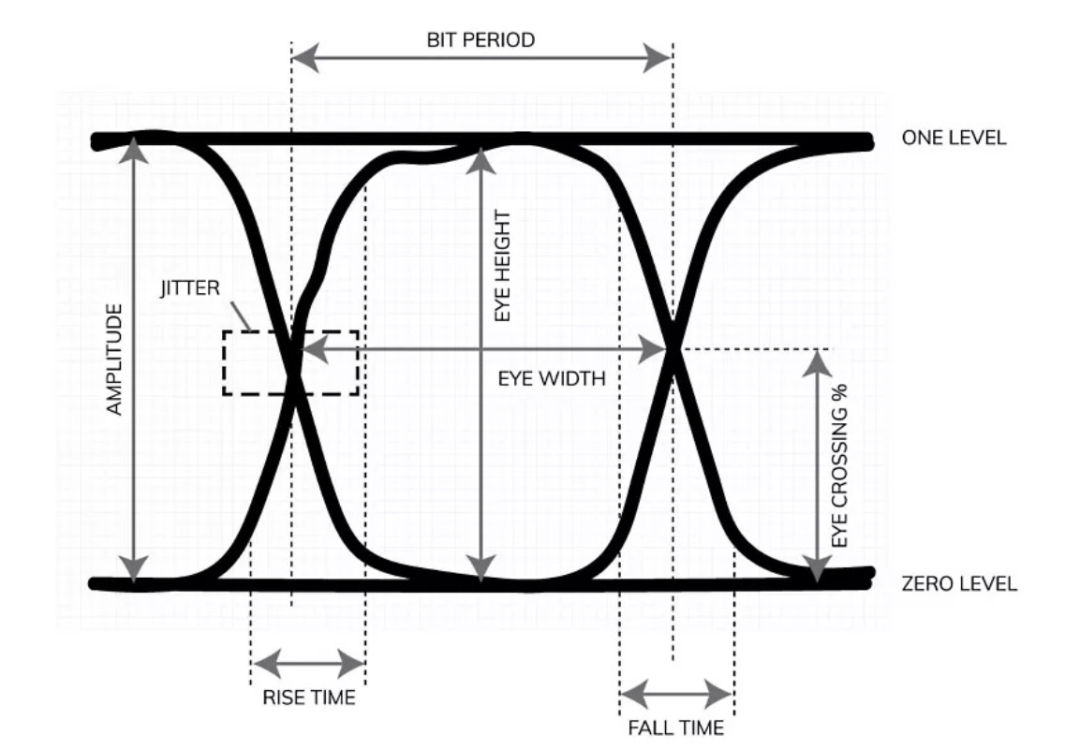

眼圖分析是探究信號完整性時最常用的工具之一。眼圖（也稱為眼形圖）是一種觀察數字電路隨時間變化的響應情況的方法。將重復信號輸入待測電路，并隨時間推移測量輸出信號。各個數據位在時域（X 軸）和幅值（Y 軸）上相互重疊顯示。由于輸入信號為方波，理想電路產生的波形應呈現為上下兩條水平線和中間兩條垂直線；水平方向的間距對應一個數據位的時長，垂直方向的間距則對應信號的電壓差。
然而，現實中不存在完美的電路，因此波形會演變成類似“眼睛”的形狀。前文提到的信號完整性問題會表現為波形偏離理想直線狀態而產生的失真。下圖展示了用于揭示電路問題的關鍵參數。上升時間、下降時間、抖動以及眼圖交叉百分比等參數，能夠反映信號的失真情況，并揭示系統噪聲對信號產生的影響。
通過對比布線、幾何結構或材料變更前后的眼圖，設計人員可以直觀地評估這些改動如何改善電路的信號完整性。
這種分析方法最初是為了利用示波器快速直觀地呈現電路信號完整性而開發的。如今，工程師利用眼圖來評估電路性能，并將其與仿真預測結果進行比對。這使得設計人員能夠在PCB原型制作之前，快速探索各種變更方案并直觀了解其影響。

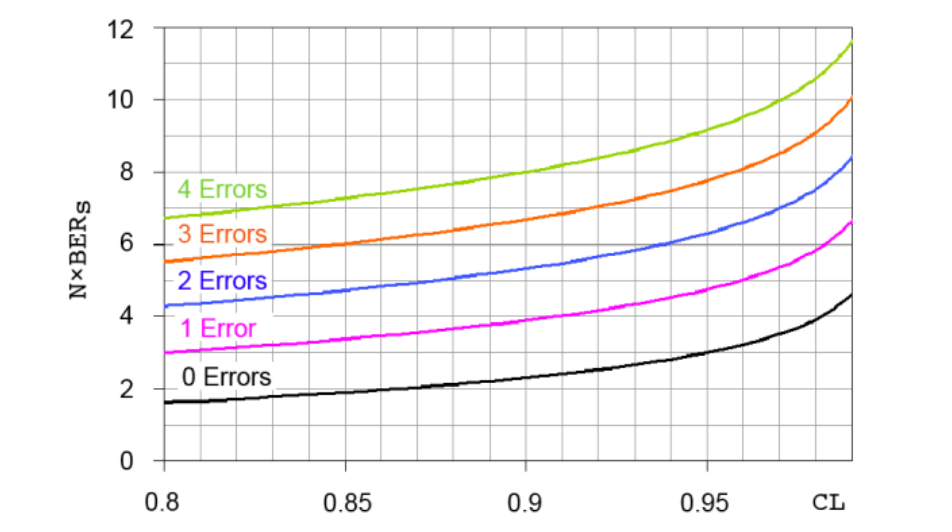

誤碼率（BER）測試 - 誤碼率衡量的是接收錯誤的比特所占的比例。高誤碼率表明信號完整性較差。
以上僅為評估信號完整性時需要測量的幾個重要參數。其他相關因素還包括噪聲、串?dāng)_和阻抗不匹配。
芯片上信號完整性
隨著現代集成電路復雜性的增加，利用傳統方法進行測試變得日益困難，因此芯片上信號完整性測試正成為一個日益受關注的領域。片上信號完整性測試既可以使用專用硬件和軟件進行，也可以通過在集成電路內部嵌入測試電路來實現。
芯片間信號完整性
此類測試側重于兩個或多個集成電路之間傳輸?shù)男盘?hào)質量。測試通常在連接這些芯片器件的測試板上進行。與片上測試相比，這種方法具有一定優勢，因?yàn)樗试S使用更符合實際應用場景的信號路徑。

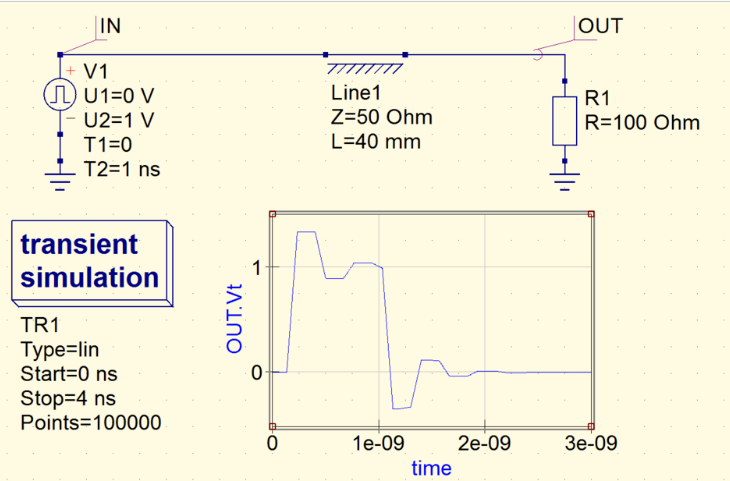

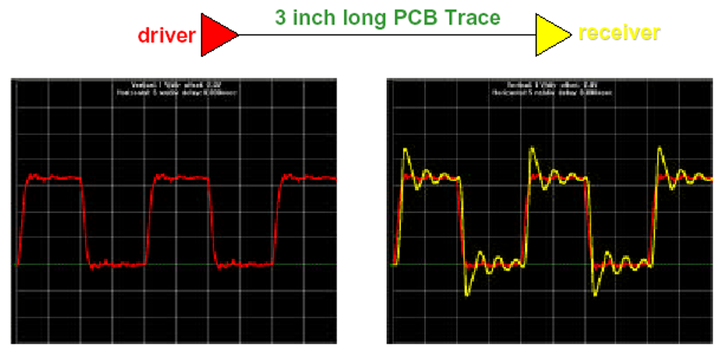

圖：由端接不匹配引起的反射。該脈沖的上升時間為 100 ps。使用 Quite Universal Circuit Simulator (Qucs) 進行仿真。參見時域反射測量法 (TDR)。
如何評估示波器的信號完整性？
在評估示波器的信號完整性時，需要考慮多種因素。其中一些關鍵因素如下。
抖動是衡量示波器信號時序穩定性的指標。與抖動較大的示波器相比，抖動較小的示波器能夠以更高的保真度捕獲重復性信號。 這些只是評估信號完整性時需要考慮的部分指標。其他重要因素還包括輸入阻抗、頻率響應和相位噪聲。 |
信號完整性分析有哪些方法？
下面介紹信號完整性分析的九種測試方法
1. 波形測試
波形測試是信號完整性測試中最基本的方法，通常使用示波器進行。通過測試波形特性，分析幅度、邊沿時間等指標是否符合協議標準（如LVDS、CML），重點關注過沖（overshoot）、下沖（undershoot）以及上升/下降時間，適用于單根信號線的質量評估。
2. 眼圖測試
眼圖分析是探究信號完整性最常用的工具之一。眼圖是一種觀察數字電路隨時間變化的響應的方法。它利用示波器將重復信號輸入待測電路，并測量隨時間變化的輸出信號，從而分析眼高、眼寬和噪聲容限，評估串行總線（如PCIe、USB）的信號質量。進行眼圖測試時，需注意測試波形的數量（尤其是用于判定接口眼圖是否符合規范時），若數量過少，測得的波形抖動會偏小。通常情況下，最佳測試波形數量約為3000個，并應使用帶寬至少為信號頻率3倍的示波器。
3. 抖動測試
抖動測試是通過時間間隔分析儀量化信號周期抖動（Jitter）和時序偏差，以定位時鐘信號的穩定性問題；該方法常用于DDR及高速SerDes接口的時序容限驗證。

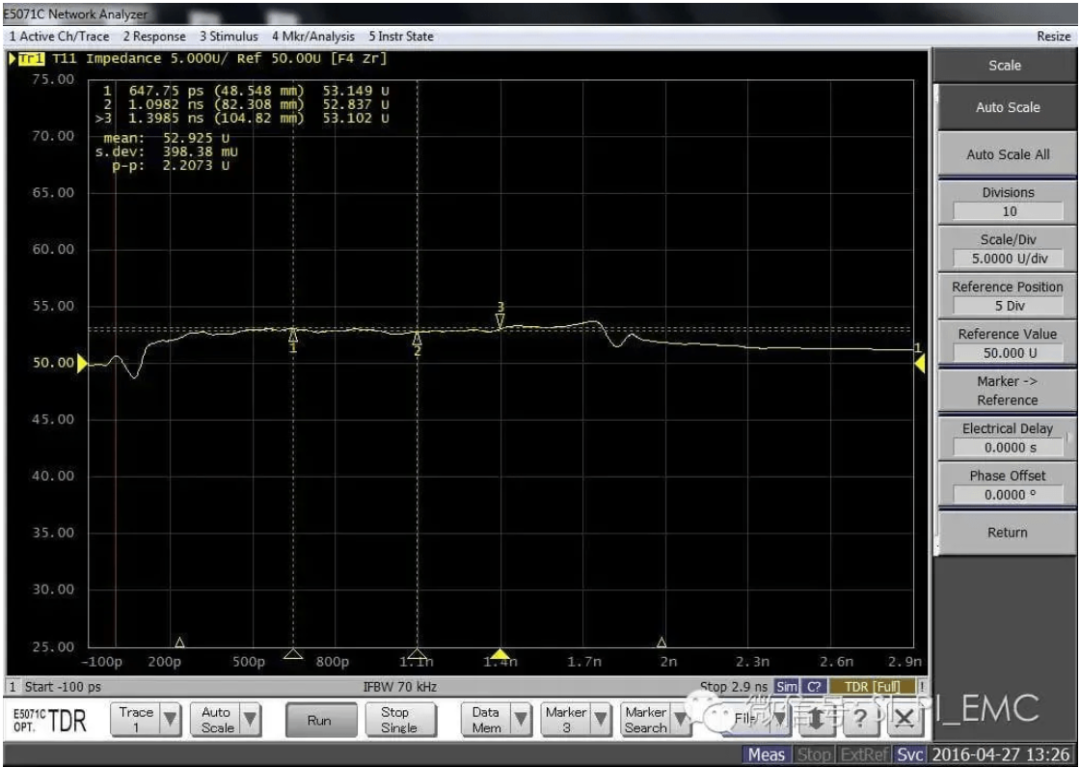

4. TDR測試
TDR（時域反射）測試目前用于PCB信號線及器件的阻抗測試，涵蓋單端信號線、差分信號線、連接器電纜等對象。此類測試通常要求測試條件與實際應用場景緊密相關。
5. 時序測試
時序測試通過同步測量信號延遲、時鐘偏斜（Skew）等參數，驗證并行總線（如DDR4）的時序窗口匹配情況，從而避免因數據沖突導致系統故障。 6. 頻譜測試
通過頻譜分析儀進行頻譜測試，以檢測信號諧波、雜散噪聲及其他頻域特性，從而定位導致EMI（電磁干擾）超標的根本原因；該測試適用于射頻電路及高速數字信號輻射干擾分析。
7. 頻域阻抗測試
頻域阻抗測試?yán)檬噶烤W(wǎng)絡分析儀（VNA）測量傳輸線在不同頻率下的阻抗特性，并驗證高頻信號（如毫米波）的阻抗連續性。
8. 傳輸線損耗測試
傳輸線損耗測試通過VNA或TDR測量PCB走線中的信號衰減量，評估高頻信號（如HDMI 2.1）的鏈路損耗是否符合插入損耗（IL）規范要求。
9. BER（誤碼率）測試
BER測試?yán)谜`碼率測試儀發送特定的數據碼型，并統計接收端的誤碼率，以驗證高速接口（如PCIe Gen5）的可靠性。該測試通常與眼圖測試結合進行。
在實際工程應用中，上述測試手段的選擇需視具體被測對象而定，并進行針對性分析。例如，某些場景需要關注接口特性，另一些則需進行眼圖、阻抗及BER測試等。此外，對于普通電路板，可采用波形測試、時序測試等方法；若電路設計涉及高速信號，可使用TDR測試；針對高速串行信號或時鐘信號，還可進行抖動（Jitter）測試等。
關于信號完整性的常見問題
什么是 ADC 位和有效位數 (ENOB)？
ADC 位是指模數轉換器 (ADC) 用于量化輸入信號的位數。位數越多，轉換精度越高。有效位數 (ENOB) 用于衡量 ADC 的精度。它考慮了噪聲和失真等可能降低轉換精度的因素。
什么是阻抗和布線？
阻抗是衡量電流流動阻力的指標，用字母“Z”表示，單位為歐姆。
布線是指設計電路板上走線路徑的過程。布線時必須考慮阻抗，因?yàn)樽杩共黄ヅ鋾?huì)導致信號反射，從而降低信號完整性。
什么是電磁干擾 (EMI)？
電磁干擾 (EMI) 是一種會降低電子設備性能的干擾。它由電磁場引起，可以通過屏蔽和正確的接地技術來最大限度地減少。

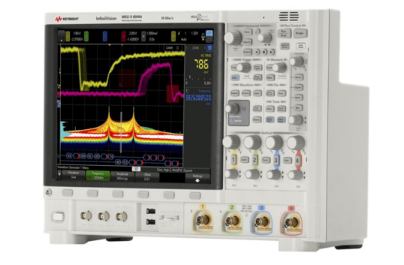

混合信號示波器圖片
像混合信號示波器可用于測量模擬信號和數字信號?；旌闲盘?hào)示波器常用于信號完整性測試，即測量信號質量的過程。信號完整性會受到多種因素的影響，包括噪聲、串?dāng)_和阻抗不匹配。
信號完整性的四個主要問題是什么？
單一網絡上的信號質量（Signal Quality）-由于信號及回路阻抗不連續造成的反射和信號失真
網絡間的串?dāng)_（Cross Talk）-網絡間存在的容性耦合和感性耦合
軌道塌陷噪聲（Rail-Collapse Noise）-電源與地分布網絡中，電源和地路徑的電流發生變化時在電源路徑與地路徑間阻抗上可產生壓降
電磁干擾-噪聲源、輻射傳播路徑和天線
什么是信號完整性原理？
信號完整性主要涉及電子產品內部用于傳輸信號的導線及其他封裝結構的電氣性能。這種性能基于基本的物理原理，因此自電子信號傳輸技術誕生以來，其基本特性一直保持相對穩定。
最常見的信號完整性問題有哪些？
? 反射（Reflection）：當信號在傳輸線（走線）上傳輸并遇到阻抗（交流電的阻力）變化時，會發生來回反彈的現象，從而引起振鈴（ringing）效應。
? 串?dāng)_（Crosstalk）：一條導線上的信號意外泄漏到相鄰導線上，產生非預期的噪聲。
? 抖動（Jitter）：信號中出現不希望有的時序偏移，導致數據到達時間過早或過晚。
工程師使用哪些工具來測試信號完整性？
? 示波器（Oscilloscope）：一種捕獲實時電壓信號的設備，有助于檢測噪聲、失真和電壓降。
? 矢量網絡分析儀（VNA）：用于測試能量在電路中的流動情況，測量信號的損耗或反射量。
? 時域反射計（TDR）：通過向?qū)Ь€發送脈沖信號，來定位斷路或連接不良的位置。
什么是“眼圖”（Eye Diagram）？為什么要使用它？
眼圖是一種通過將多個數據位重疊顯示而生成的波形圖，其形狀酷似人眼。眼圖張開（“睜眼”）表示信號質量良好；眼圖閉合（“閉眼”）則意味著存在過多的噪聲或抖動，可能導致數據錯誤。
如何從設計初期預防信號完整性問題？
? 走線間距：保持導線之間有足夠的間距，以防止串?dāng)_。
? 匹配長度：確保成對的導線（如 USB 差分對走線）長度完全一致。
? 仿真：在制造物理電路板之前，先在計算機上運行電路的數字模型進行仿真。
在哪里可以了解更多關于信號完整性（SI）標準的信息？
信號完整性的具體要求取決于所使用的技術（例如 PCIe 或 USB）。您可以查閱相關的詳細工程技術資料和測試方法。
EMI（電磁干擾）與信號完整性有什么區別？
就信號完整性而言，問題主要局限于少數幾條高速信號走線。高速串行數據傳輸是關注重點，設計時需著重考慮信號路徑、回流路徑以及相鄰的金屬結構。而對于 EMI，問題則主要集中在進出電路板的線路（如輸入/輸出線）上。
什么是信號完整性問題？
如果信號波形因串?dāng)_、阻抗不匹配或損耗而發生顯著畸變，導致接收端無法正確讀取信號，便會產生信號完整性問題。
如何測試信號完整性？
信號完整性（SI）測試是指測量并驗證 PCB 上數字信號和模擬信號電氣質量的過程。它確保數據能從發送端無失真地傳輸?shù)浇邮斩恕Ｔ诙嗲д孜唬╩ulti-gigabit）速率下，工程師通常使用特定的測試結構、示波器和分析儀進行測試。
PCB 布局中的 3H 規則是什么？
在 PCB 布局中，3H 規則是一項旨在減少電磁干擾（EMI）和信號串?dāng)_的指導原則。該規則規定，高速走線與其他銅結構（如相鄰走線、平面邊緣或板邊緣）之間應保持至少三倍于介質高度（H）的空氣間隙，其中 H 指信號層與其最近的參考地平面之間的距離。
信號完整性中的阻抗是指什么？
要有效設計電子系統并進行故障排查，理解阻抗及其對信號完整性的影響至關重要。從本質上講，阻抗是衡量電路在特定頻率下對交流電（AC）流動阻礙程度的指標。
信號完整性中的反射是指什么？
信號反射源于阻抗不匹配和阻抗不連續性。它們主要在 PCB 互連結構中引起振鈴（ringing）現象。在每次反射發生時，信號的瞬態響應表現為阻尼振蕩，這正是振鈴現象的體現。
如何保持信號完整性？
隔離噪聲信號與敏感信號 —— 保持?jǐn)?shù)字信號、模擬信號和電源信號相互分離。避免將高速或高噪聲信號的走線靠近敏感的模擬信號走線。利用保護走線（guard traces）或接地層來隔離關鍵信號。
管理電源完整性 —— 電源噪聲會降低信號完整性。
PCB 設計中的 3W 規則是什么？
3W 規則是一項 PCB 布局準則，規定相鄰信號走線之間的中心距應至少為走線寬度的 3 倍。其主要目的是最大限度地減少平行走線之間的電磁和感應“串?dāng)_”（即不希望出現的信號耦合）。
信號完整性工程師的工作內容是什么？
識別并評估新技術與新方法，以提升產品設計中的信號完整性和電源完整性；憑借在信號完整性領域的專業知識，助力新產品與新技術的開發。進行仿真與建模，以識別并排查信號完整性問題。
過孔如何影響信號完整性？
由于過孔具有電感和電容特性，它們會在信號路徑中引入阻抗不連續性。這種不連續性會導致信號反射，進而降低信號完整性。
如何檢查信號完整性？
信號完整性（SI）測試是指測量并驗證 PCB 上數字信號與模擬信號電氣質量的過程。該測試旨在確保數據能夠無失真地從發送端傳輸至接收端。在多千兆位（multi-gigabit）速率下，工程師會使用特定的測試結構、示波器和分析儀進行測試。
