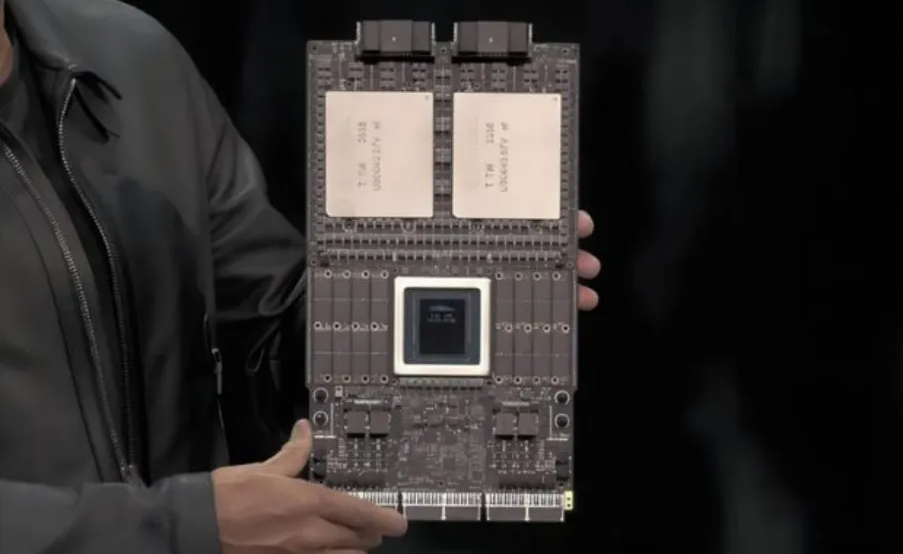

2026年，AI算力軍備競賽進入白熱化，Rubin架構平臺將78層正交背板推上王座。M9超低損耗板材（16GHz下Df≤0.001）全面普及，頭部大廠已享受技術紅利，但90%的中小廠仍在試產階段血虧——壓合爆板、阻抗漂移、損耗超標，三大噩夢直接卡死良率。
筆者結合一線量產車間血淚實戰，拆解核心根因，并提供即拿即用的根治方案。本文不講虛的，只給工程、品質、工藝人員能直接上手的“救命干貨”。
01
驗收紅線：78層M9背板的“硬門檻”
在動手整改前，先明確英偉達Rubin背板的及格線，達不到這些，一切都是徒勞：
基材標準：M9改性PPE，16GHz下Df≤0.001，Dk穩定在3.0±0.04。
銅箔要求：全信號層HVLP4超低輪廓銅箔，銅面Rz≤0.5μm。
對位精度：壓合后層偏≤5μm（AOI全檢）。
阻抗公差：波動控制在±5Ω以內。
可靠性：260℃浸錫5次無分層，100℃水煮2h無氣泡。
傳輸速率：滿足224Gbps PAM4高速信號傳輸。
02
痛點一：壓合分層、氣泡、爆板
在78層超厚板壓合中，分層是報廢的第一元兇，根子往往出在細節失控。
核心根因復盤：
PPE吸濕失效（最高發）：M9樹脂吸水率遠高于FR4，拆封暴露空氣即快速吸水，高溫壓合時水汽膨脹直接爆板。

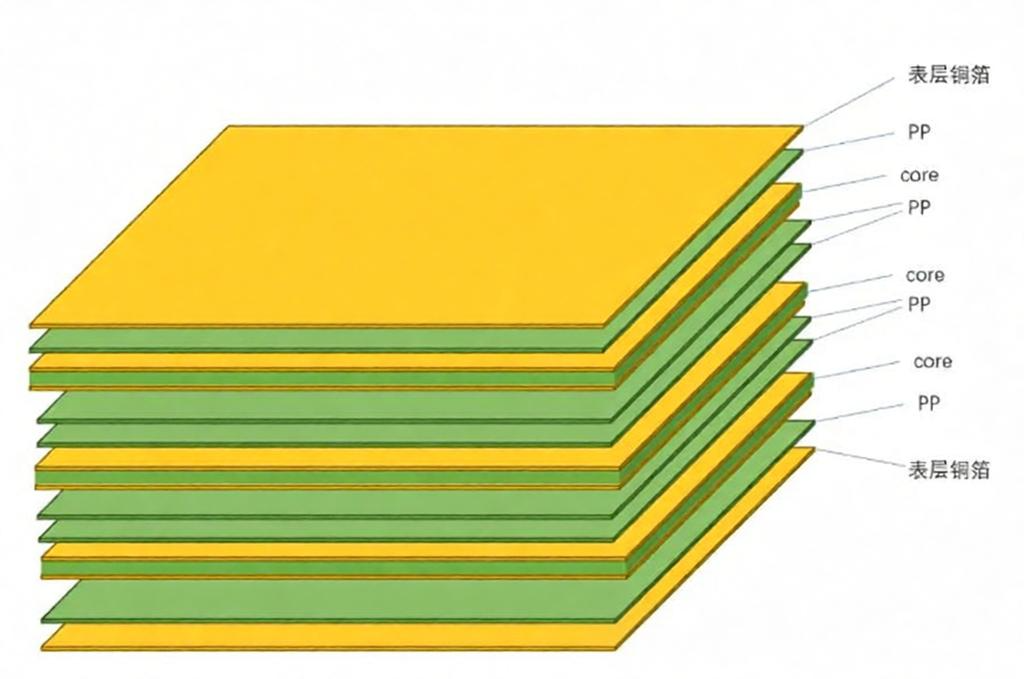

疊層不對稱與殘銅失衡：78層超厚板中，厚銅層與稀疏信號層相鄰，樹脂單向流動導致局部缺膠，應力集中引發分層。
壓合曲線“張冠李戴”：誤用FR4曲線，M9固化需190℃，若升溫過快（＞2℃/min），氣體排不出，交聯度不足。
HVLP銅箔粗化不足：表面太光滑，常規棕化藥水咬不動，附著力直線下降。
根治落地方案：
源頭防潮，掐死水分：來料真空鋁箔包裝，防潮柜22℃/濕度≤30%存放；拆封后4小時內疊合，超時必烘烤（120℃/2h）。
疊層DFM“中心對稱”：厚銅層分散排布，禁止相鄰；稀疏區鋪網格Dummy銅皮，確保整板殘銅率差值≤15%。
M9專屬分段真空曲線：
升溫段：1.5℃/min慢升，110-150℃充分排氣，真空度≤5mbar。
加壓：140℃低壓預壓，170℃升至主壓30-35kg/cm2。
固化：190℃恒溫90min確保完全交聯。
冷卻：1℃/min勻速降溫，靜置24h再鉆孔釋放應力。
棕化工藝升級：更換低粗糙度專用粗化藥水，延長微蝕時間，確保Rz達標。
可靠性攔截：每批次壓合樣板執行100℃水煮2h、260℃浮焊5次，出現分層直接鎖批次。
03
痛點二：阻抗大范圍偏移、波動超標
當信號速率達到224G，阻抗偏差±10Ω意味著信號眼圖直接閉合。
核心根因復盤：
介質厚度“虛標”：殘銅率差異導致流膠量不一，介質層忽厚忽薄，阻抗飄忽不定。
DK值離散性大：M9批次DK波動±0.06，若按理論值計算，產線實測必然跑偏。
蝕刻側蝕失控：藥水濃度波動，細線線寬公差超標，阻抗同步偏移。
參考平面跨分割：差分對跨越分割縫，回流路徑斷裂，TDR曲線出現尖峰反射。
阻抗鎖死±5Ω實戰方案：
仿真前置補償：導入Polar SI9000，輸入該批次實測Dk與殘銅率反推介質厚度，外層微帶線必須勾選“阻焊覆蓋模型”，線寬預補償0.02-0.03mm。
微米級蝕刻管控：高速層采用LDI激光成像+分段精細蝕刻，線寬公差嚴控±0.01mm，在線監測藥水濃度。
布線“不斷路”：224G差分對下方必須有完整連續地平面；過孔四周圍繞接地屏蔽孔（間距≤0.5mm）。
介質閉環管控：統一PP型號，壓合后切片抽檢介質厚度，同步更新下一批補償參數。
全檢TDR：板邊預留測試條，每批次多點位采集，數據綁定MES，超差直接回溯蝕刻參數。
04
痛點三：高頻介電損耗超標
Df每大0.0005，224G信號傳輸距離就縮短一大截。損耗超標往往是材料與工藝的雙重災難。
核心根因復盤：
介質損耗（Df飆升）：使用了過期受潮PP、混用了普通E玻纖布；樹脂未完全交聯。
導體損耗（趨膚效應）：誤用普通VLP銅箔（Rz>2μm），表面粗糙度導致信號路徑變長；電鍍銅厚不均。
工藝附加損耗：棕化過度腐蝕銅面，或誤用高損耗普通阻焊油墨。
損耗根治標準化流程：
紅線選材：信號層必須石英Q玻纖布PP，銅箔鎖定HVLP4，阻焊必須低Df專用油墨。
恒溫恒濕車間：22±1℃ / 濕度40-50%，M9制程獨立分區，嚴禁潮氣侵入。
溫和電鍍與表面處理：高速層采用脈沖電鍍，銅厚均勻性±0.3μm；表面處理強制沉金ENIG，禁止噴錫。
制程攔截：高速過孔統一背鉆，殘樁≤50μm；走線45°圓角，杜絕直角反射。
矢量網絡實測：成品16GHz實測插入損耗，Df＞0.001直接判死，不手軟。
05
78層量產良率提升：一線實戰5條鐵律
專線隔離生產：M9獨立產線，嚴禁與FR4混產，杜絕粉塵與樹脂交叉污染。
前置烘烤強制錄入MES：所有芯板、PP疊合前統一120℃烘烤2h，無烘烤記錄不許發料。
階梯式可靠性篩查：壓合后切片、鉆孔后冷熱沖擊、成品水煮+浮焊，分階段篩除隱性微分層。
物料批次綁定：M9基材、HVLP銅箔按批次綁定工單，出現不良一鍵溯源，3分鐘內鎖定問題卷。
參數數字化存檔：每批次壓合曲線、蝕刻補償自動存儲，下次同型號生產直接調用，杜絕人為經驗波動。
06
結語
78層M9背板的量產沒有捷徑，它是一場對材料認知、設備精度、工藝細節的極限挑戰。當阻抗、損耗、分層這三座大山被踏平時，良率攀升的曲線就是企業技術護城河最堅實的寫照。
今日互動： 各位實戰派戰友，在試產高速背板時，你們遇到的最大“坑”是分層爆板、阻抗漂移還是損耗超標？有何獨家改善秘籍？歡迎評論區硬核碰撞！
