[前瞻洞察] 1000V三電平高壓高功率牽引逆變器要怎么做？拓?fù)洹p耗、共模和冷卻必須要一起收斂

本篇我們聚焦于：1000V三電平逆變器設計方法。

先說結論：1000V三電平牽引逆變器的工程難點，不是“選一個耐壓更高的SiC器件”，而是把電壓應力拆小、把損耗分布算清楚、把共模和中點電流壓住，再用冷卻能力把器件數量和體積收回來。任何一個環節單獨成立，都不等于整機可落地。

這篇我們聚焦于NEXTDRIVE這條路線，之所以值得看，是因?yàn)樗鼜捻?xiàng)目目標開始就同時關注高DC母線、多電平拓?fù)洹⒍嘞嘞到y(tǒng)和AI優化工具。目標不是“做出一個530kW逆變器”，而是建立一套能支撐中重型車平臺化設計的方法。

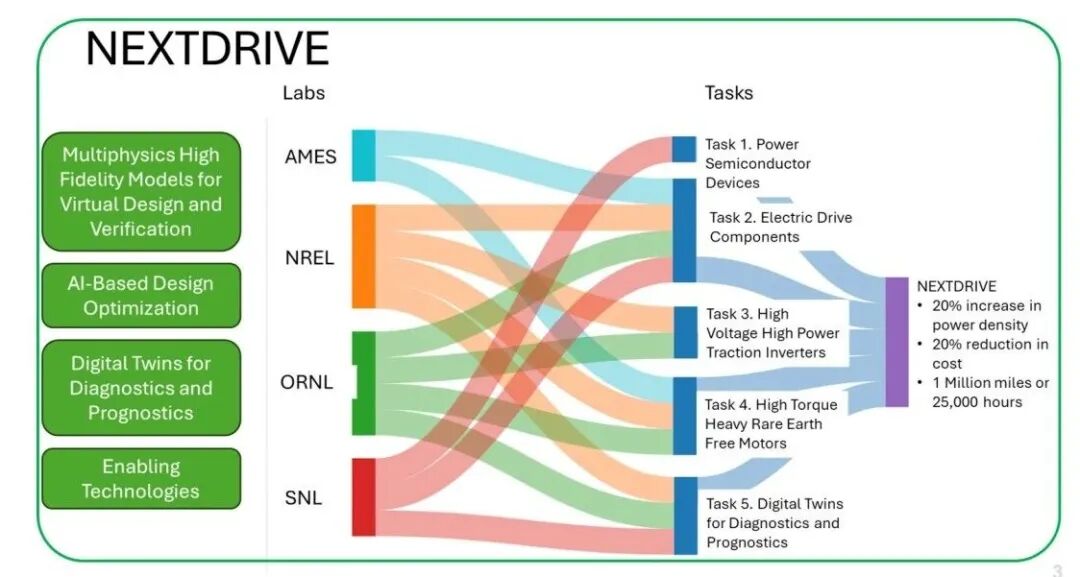

圖片來源：Oak Ridge National Laboratory | 項目目標：高DC母線、多電平拓?fù)洹⒍嘞嘞到y(tǒng)和AI優化工具

公開版閱讀邊界

這篇公開版圍繞一個問題展開：1000V三電平高壓高功率牽引逆變器要怎么做？完整內容可在星球中查閱。

一、先定義問題：1000V不是耐壓升級，而是系統邊界重排

當母線進入1000V以上，最先變化的是電壓邊沿帶來的系統壓力。

兩電平逆變器每次開關都讓電機端看到更大的電壓階躍，線纜、電機繞組、軸承和EMI濾波都要承擔后果。三電平的第一層價值：就是把電壓階躍拆成更小的臺階，讓電機側邊界先降下來。

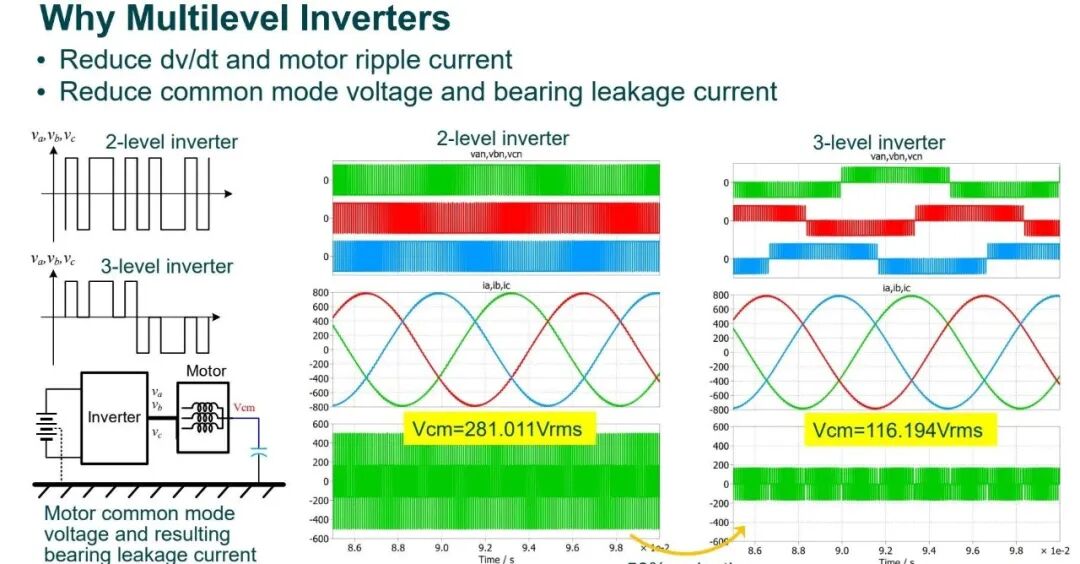

圖片來源：Oak Ridge National Laboratory| 兩電平與三電平逆變器在共模電壓和軸承漏電流上的差異

這一點不能只理解為波形更好。

兩電平與三電平在共模電壓和軸承漏電流上的差異，本質上是在回答一個系統問題：如果逆變器只追求高功率密度，而不處理共模路徑，代價會轉嫁到電機絕緣、軸承壽命和整車EMI？

二、拓?fù)湎仁諗浚喝娖揭瑫r看效率、損耗分布和熱不均

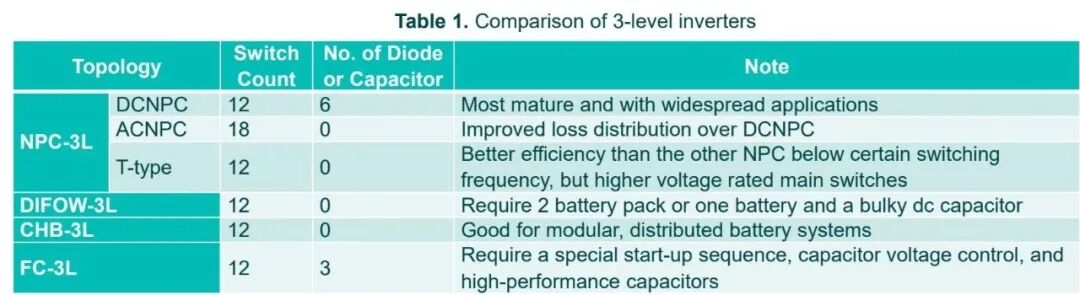

三電平并不是一個單一答案。NPC、T-type、DIFOW、CHB、FC等拓?fù)?/span>都能把電壓分層，但它們對器件數量、鉗位路徑、導通損耗、開關損耗和熱分布的影響不同。真正的篩選邏輯，應該從“拓?fù)淠芊窠档拖到y(tǒng)壓力”繼續往下走到“損耗會落在哪些器件上”。

上表對NPC與T-type的對比很關鍵：T-type可能有更低總損耗，但器件損耗并不會平均分布。這導致：某些開關承擔更多熱負荷，冷卻器設計也會被迫圍繞熱點展開。因此，拓?fù)溥x擇不是效率排名，而是效率、熱分布和封裝復雜度一起折算。

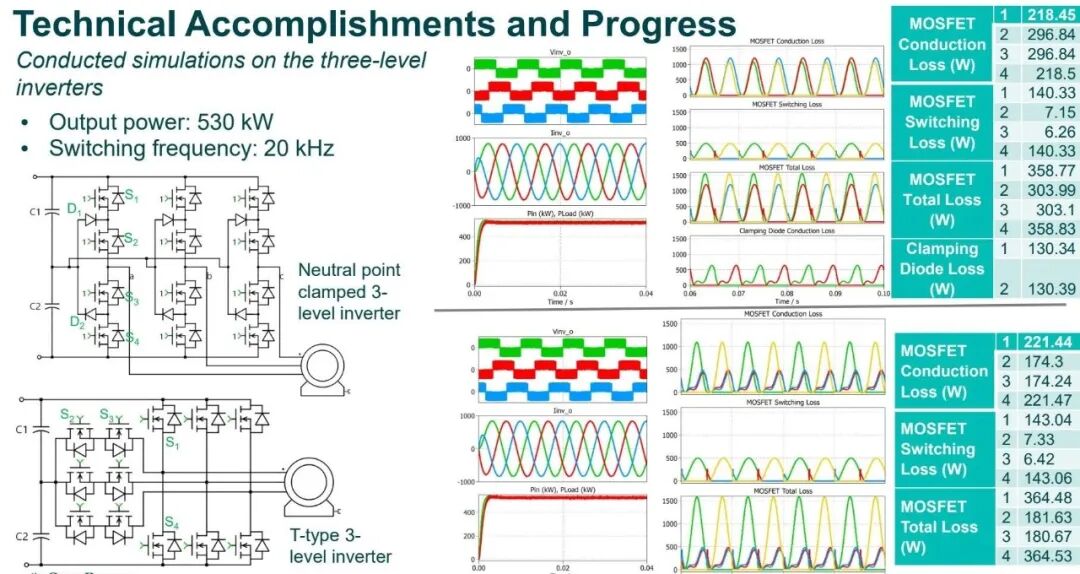

圖片來源：Oak Ridge National Laboratory | NPC與T-type三電平逆變器器件損耗分布仿真

更進一步，損耗還會隨電流、功率因數和調制指數變化。也就是說，在一個額定點上看起來更優的拓?fù)洌幢卦谕暾囁俜秶⑴榔隆⒓铀俸椭苿踊仞佒卸几?/span>。高壓高功率牽引逆變器必須做的是“工況域優化”，不是“單點參數優化”。

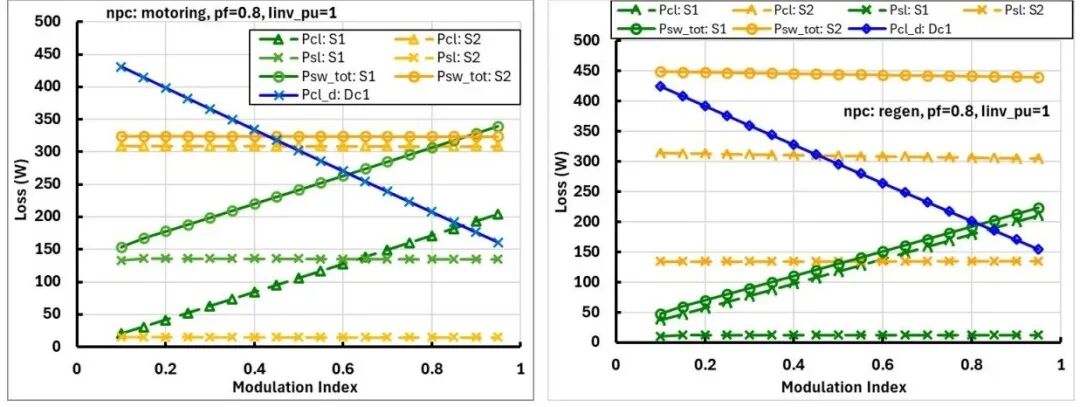

圖片來源：Oak Ridge National Laboratory | 器件損耗隨逆變器電流、功率因數和調制指數變化

三、損耗要回到任務剖面：可靠性不是額定點，而是溫度歷史

牽引逆變器最容易被誤判的地方，是把最大功率、開關頻率和冷卻液溫度當成主要判斷依據。但車輛不是在一個額定點運行，尤其是中重型車，城市工況、高速巡航、爬坡、載荷變化都會讓電流和溫度反復擺動。

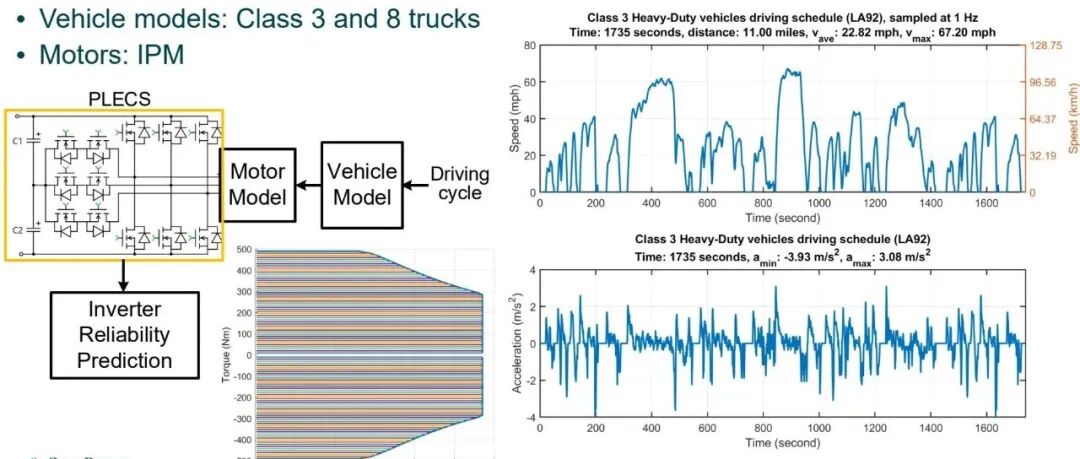

圖片來源：Oak Ridge National Laboratory| 中重型車駕駛循環逆變器仿真模型

為了解決這一顧慮，可以把Class 3和Class 8車輛模型、駕駛循環、電機模型、逆變器損耗模型和可靠性預測連起來。這個做法的價值在于，損耗不再只是一個表格數字，而會轉化為不同器件的結溫軌跡，進一步進入壽命模型。

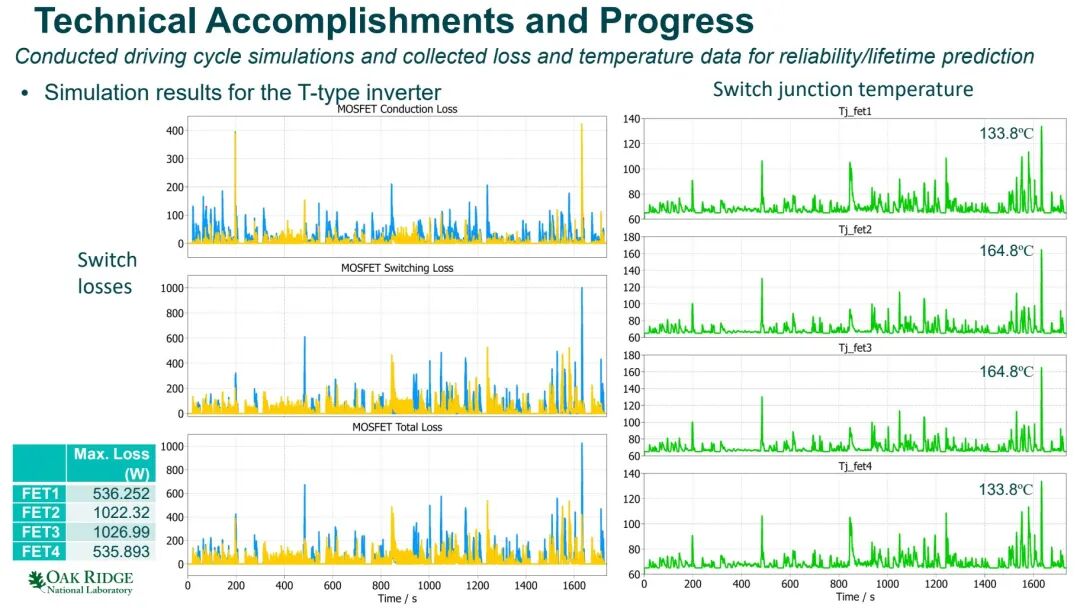

圖片來源：Oak Ridge National Laboratory | 駕駛循環下T-type逆變器開關損耗與結溫?cái)?shù)據

LA92駕駛循環下，T-type逆變器不同開關器件的最高溫度并不一致。這說明熱設計不能只看平均損耗，也不能只看總效率。真正危險的是局部器件反復承受更大的溫度擺幅，最后把可靠性問題推到焊層、芯片、基板和互連結構上。

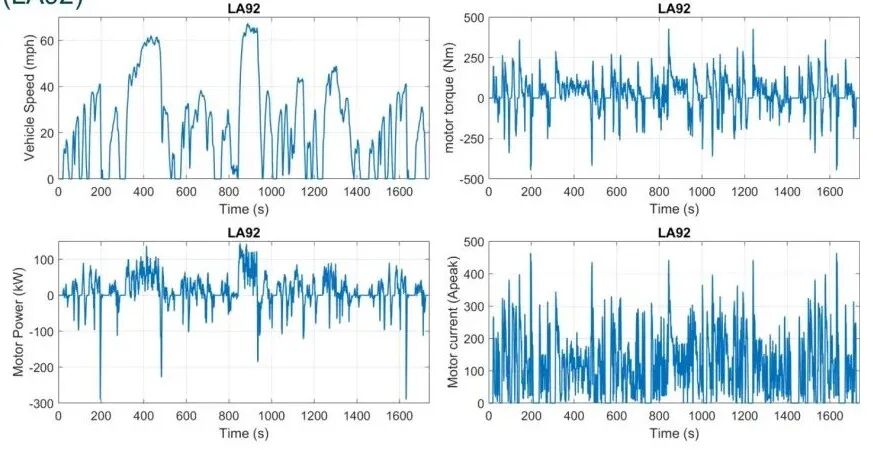

圖片來源：Oak Ridge National Laboratory | LA92駕駛循環下逆變器可靠性/壽命預測仿真

四、共模和中點電流必須一起管：否則系統會在濾波和軸承上付賬

三電平拓?fù)浣档碗妷弘A躍以后，還會帶來另一個問題：中點電流、電容紋波和共模路徑如何管理? 這里提出了一種思路，核心不是為了做一個更復雜的拓?fù)洌?/span>把共模電壓和neutral point current（中點電流）作為設計目標一起壓下去。

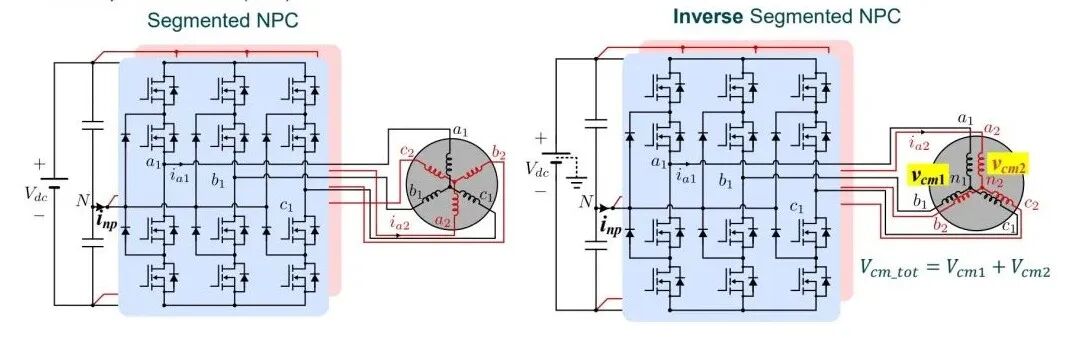

圖片來源：Oak Ridge National Laboratory | ISMTP用于消除共模電壓和中點電流的拓?fù)渌悸?/span>

仿真結果顯示，分段NPC和分段T-type可以把總共模電壓和中點電流壓到接近零，同時電容電流也有明顯下降。這個結果的工程意義很直接：共模降低會影響軸承和EMI，電容電流下降會影響DC-Link體積、熱和壽命。

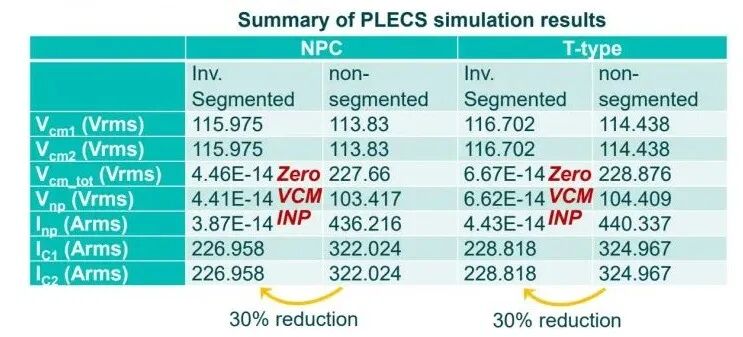

圖片來源：Oak Ridge National Laboratory| ISMTP仿真結果：共模電壓、中點電流和電容電流變化

更重要的是，模型還驗證了死區不平衡和負載不平衡下的表現。如果一個拓?fù)渲荒茉诶硐雽ΨQ條件下成立，實際車載系統很難采用。高壓牽引逆變器真正需要的是對非理想工況仍然有魯棒性的電氣結構。

五、冷卻最后收口：器件數量、體積和成本都被熱設計反向決定

如果前面三步解決的是“電氣上能不能成立”，冷卻解決的就是“能不能做成一個車載產品”。T-type與NPC在器件數量和熱模型上的差異說明，拓?fù)溥x擇會直接影響模塊規模；但冷卻能力同樣會反過來決定需要并聯多少器件。

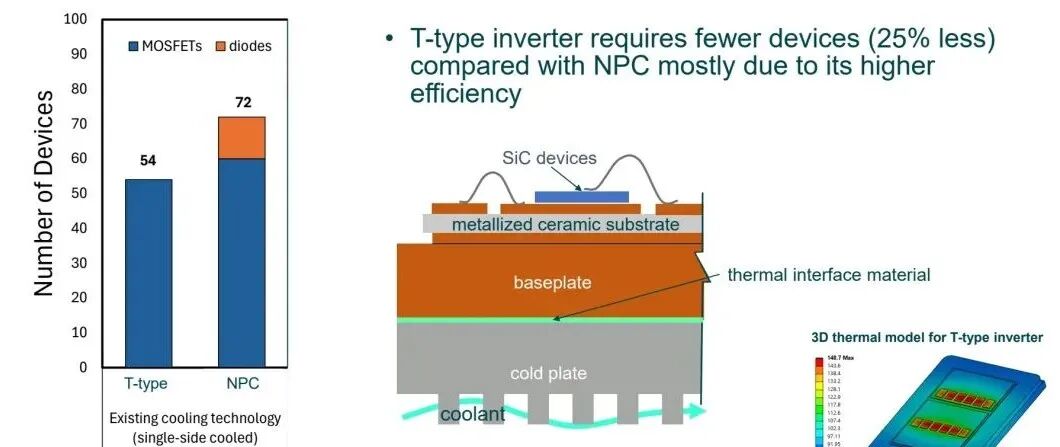

圖片來源：Oak Ridge National Laboratory | T-type與NPC器件數量及三維熱模型

這里的核心解決思路是：雙面冷卻和先進對流冷卻，有機會顯著減少器件數量。這里的關鍵不是冷卻技術本身有多新，而是它把熱阻抗降低后，系統不必通過堆更多芯片來攤薄熱負荷。對中重型車逆變器來說，這會同時影響體積、成本、功率密度和可維護性。

當然，冷卻不能掩蓋剩余挑戰：高DC母線帶來的絕緣問題仍要評估，不均勻損耗分布仍然會制造局部熱點。也就是說，即便有先進冷卻，高壓三電平逆變器仍然要回到拓?fù)洹⒄{(diào)制、封裝和熱設計協同優化。

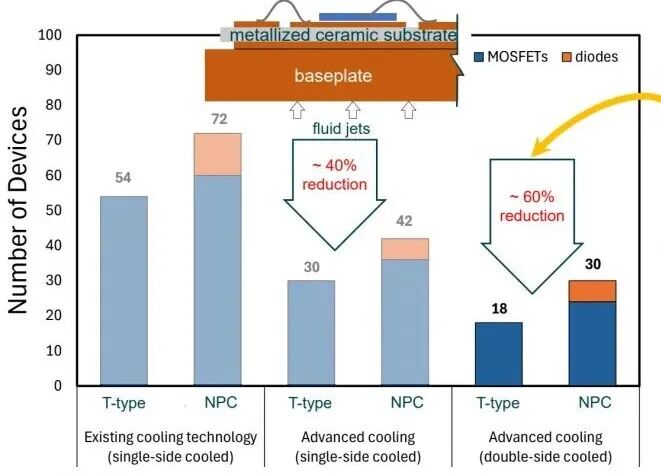

圖片來源：Oak Ridge National Laboratory | 雙面冷卻和先進對流冷卻對器件數量的影響
