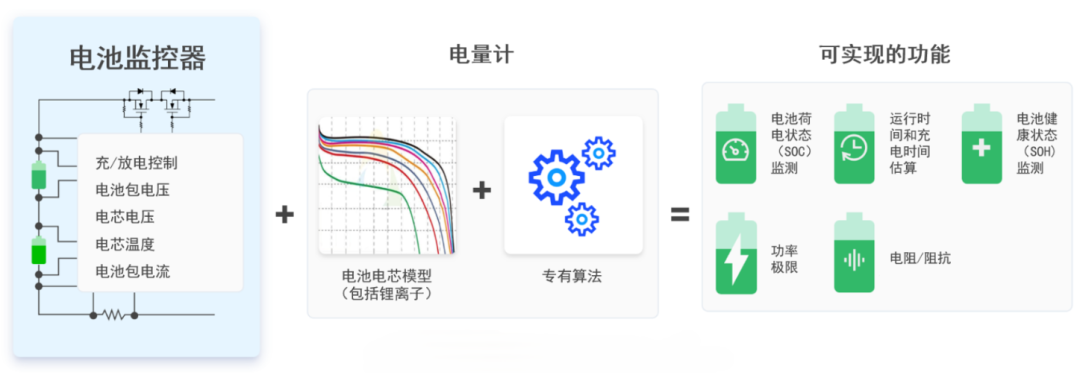

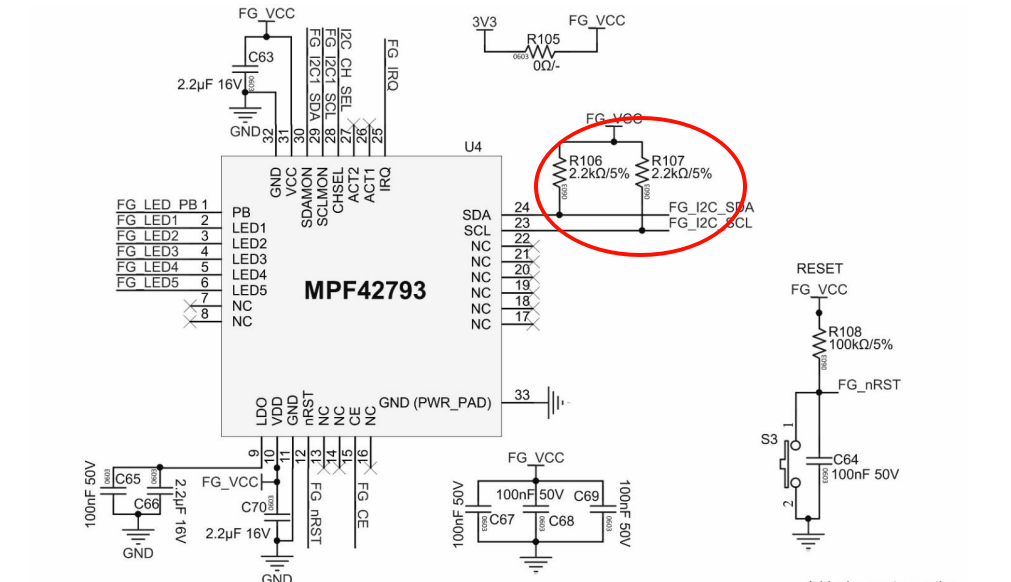

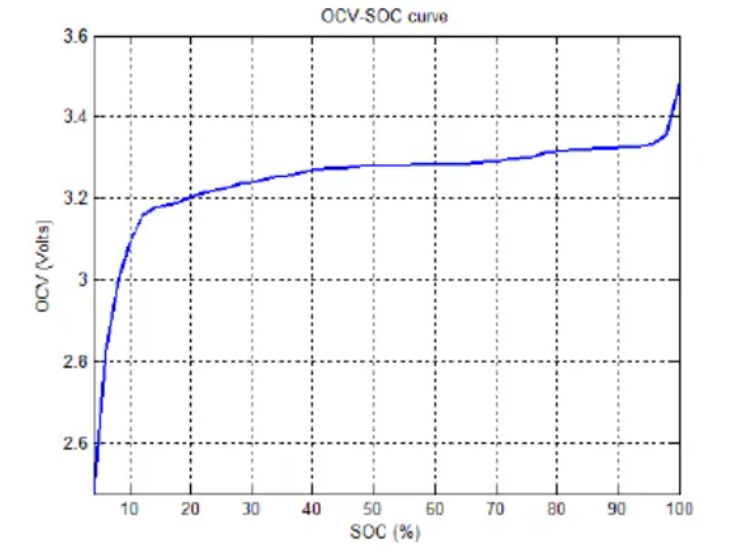

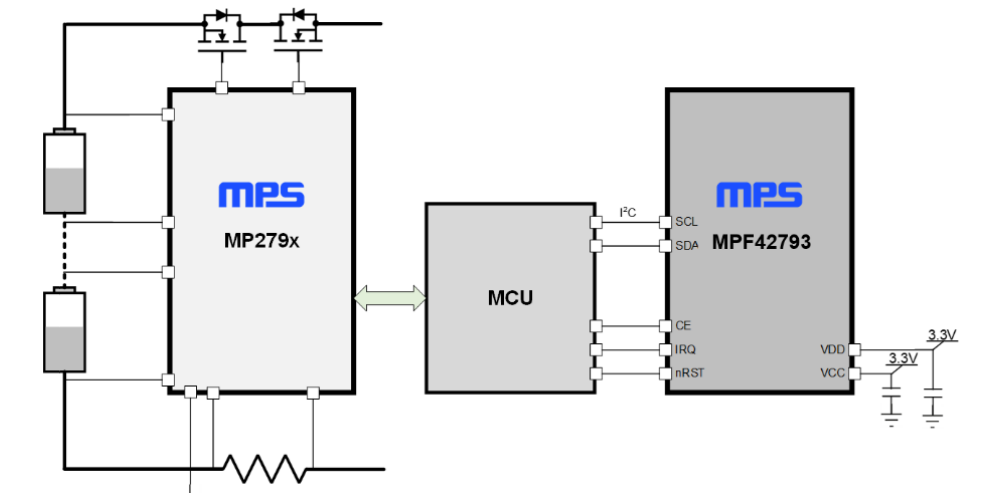

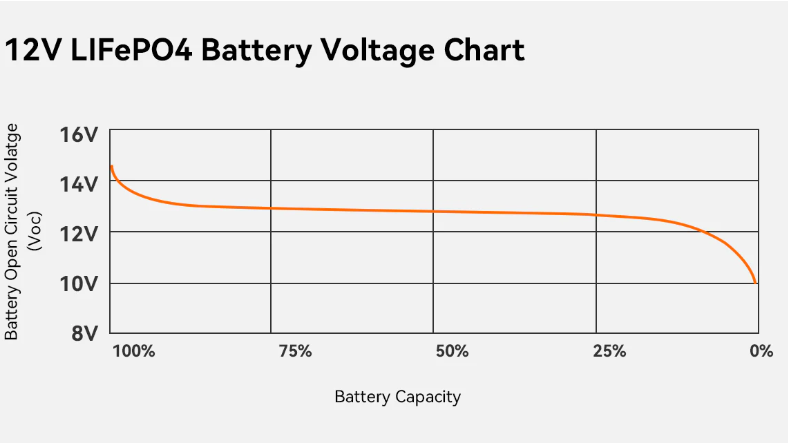

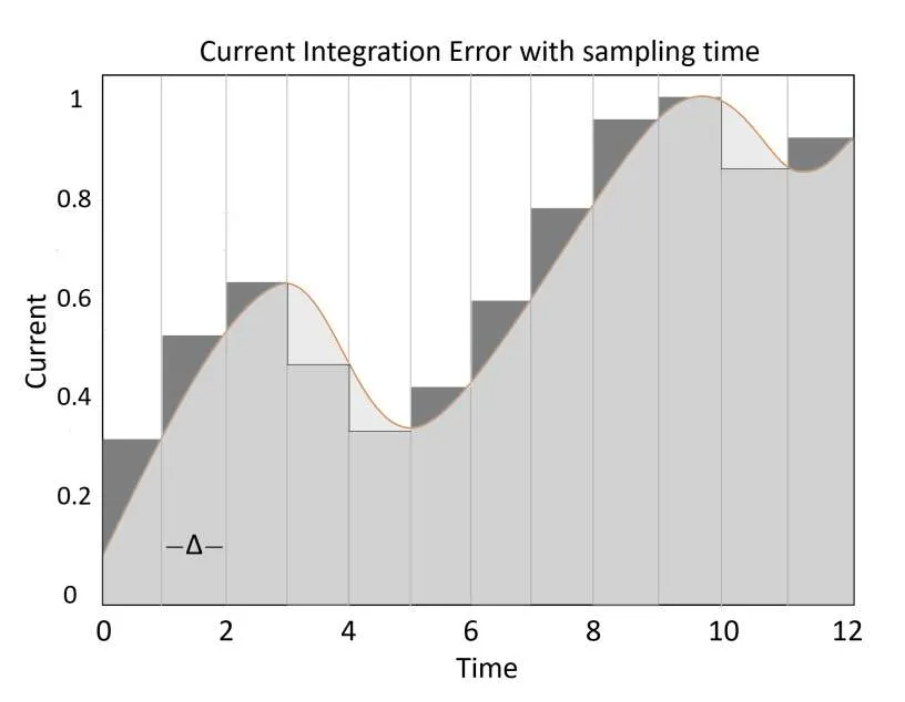

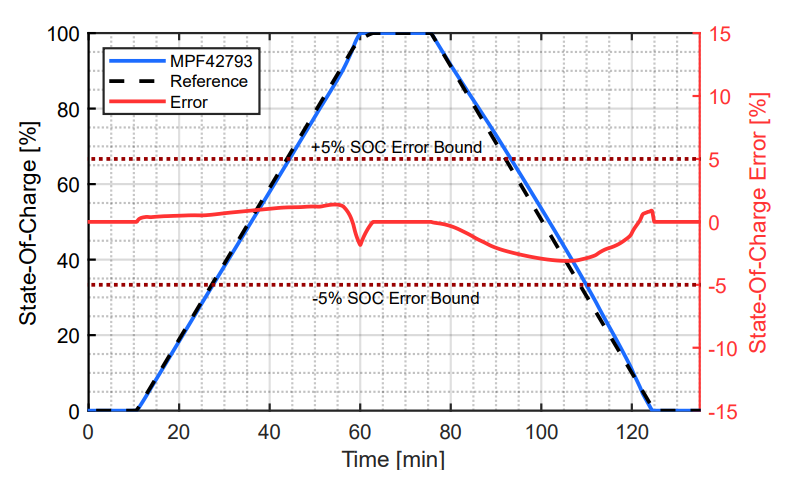

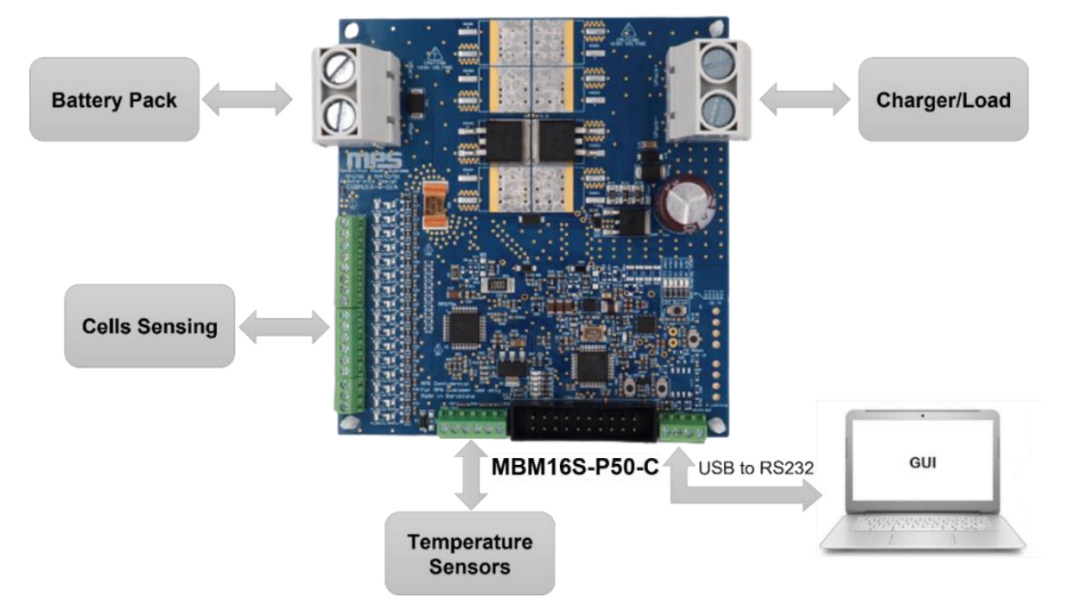

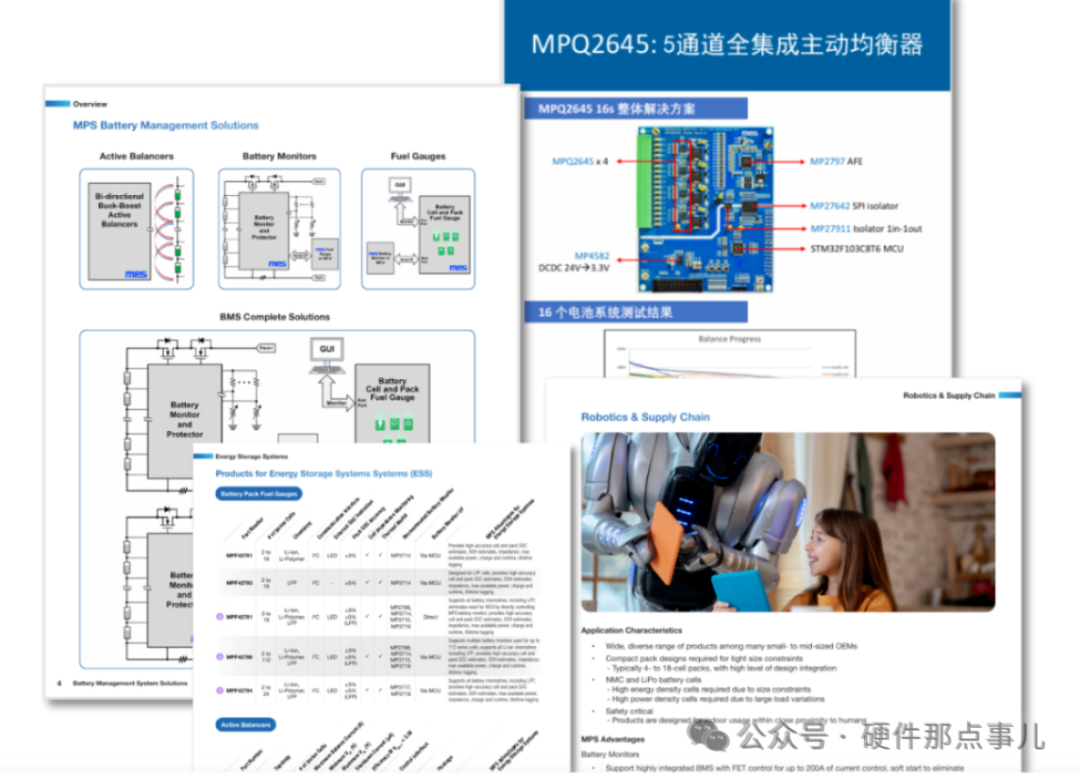

如果問硬件工程師一個問題：AFE最重要還是MOS最重要？很多人都會有自己的答案，但如果問：BMS里面最難設計的模塊是什么？相信大部分做過量產項目的人都會回答——SOC估算。原因很簡單，MOS保護的是安全，AFE負責的是測量，而SOC決定的是用戶體驗。現在大家買新能源車已經買的挺多了吧，經常會聽到吐槽說新能源車上顯示還能跑100km，為什么跑了70KM就沒電了？儲能顯示還有20%，為什么提前關機？這些問題，很多都不是AFE采樣精度的問題，而是Fuel Gauge電量計設計的問題。近年來，各家大廠都推出了大量Fuel Gauge產品，核心目標只有一個——讓SOC估算越來越接近真實剩余容量。今天咱們就以MPS MPF42793為例，聊聊Fuel Gauge應該如何選型，以及外圍電路設計有哪些注意事項。很多剛接觸BMS的硬件工程師都會有一個疑問，既然AFE已經采集了每節電池電壓，為什么還需要Fuel Gauge？原因就在于電壓并不能準確代表SOC，以磷酸鐵鋰電池為例，當SOC位于20%～80%之間時，電池平臺區非常平坦，可能SOC變化40%，電壓僅變化幾十毫伏。這意味著ADC即使做到±2mV，SOC仍然可能誤差十幾個百分點，另外電池只要存在充放電電流，端電壓就會受到內阻壓降，極化效應，溫度變化，老化程度等因素影響，因此同樣是3.3V，可能一塊電池的SOC是70%，另一塊電池的SOC是50%。所以現代Fuel Gauge基本都采用電壓+電流+溫度+電池模型共同計算SOC，而不是查電壓表。目前主流SOC算法，大致可以分為三種，第一種是OCV法，這是最簡單的方法，直接根據開路電壓查詢SOC曲線，優點是成本低，軟件簡單，缺點同樣明顯，必須靜置幾十分鐘以后，電壓才能恢復真實OCV，因此只適合小家電，耳機這種。第二種是庫侖積分法，這種方法很多工程師都接觸過，核心公式只有一個，只要知道初始容量，不斷積分電流，即可得到剩余容量，但是它有一個天然缺陷是積分誤差不可避免。例如電流采樣誤差0.5%，一天可能感覺不到。連續工作一個月，SOC可能已經偏差好幾個百分點，所以庫侖積分一般都需要OCV修正，才能長期穩定。第三種是模型算法目前汽車BMS基本都采用這種方案，比如Impedance Track算法，MPF42793就是采用了類似設計思想，它持續融合了電池電壓，電流，溫度，電池模型，進而不斷修正SOC，因此相比單純積分，長期誤差更小。也是目前儲能BMS的發展方向。我打開MPF42793的規格書一看，第一感覺是這玩意外圍怎么這么簡單？仔細想想也是，它不是AFE，很多Fuel Gauge都會自己完成ADC采樣，電流檢測。而MPF42793采用的是另一種架構，Battery->AFE（采集電壓、電流、溫度）->MCU->MPF42793（SOC計算）->SOC、SOH、剩余容量。這種架構最大的優點就是測量和計算徹底分離，AFE負責高精度模擬采樣，Fuel Gauge負責SOC算法，MCU負責數據調度。這樣。以后即使AFE升級，Fuel Gauge幾乎不用修改，整個BMS擴展性更高。這也是目前很多高端BMS越來越喜歡采用的架構。很多新人認為SOC算法很強，可以修正各種誤差，但是算法再牛，它也不能修正錯誤的數據呀。舉個例子，假設采樣電阻是1mΩ，精度是±1%，放電電流100A。那么實際檢測電流可能變成99A，或者101A，看起來只差1A，但Fuel Gauge每天都在做積分，一天24小時，連續運行一個月的累計誤差已經非常明顯。所以SOC準確性的第一前提是高精度電流檢測，采樣電阻精度建議≤0.5%，大容量儲能建議0.2%甚至0.1%。另外采樣電阻必須采用Kelvin連接，很多PCB直接把采樣信號接在大電流銅皮上，幾十微歐銅箔，已經足夠產生幾十微伏誤差，最終都會變成SOC誤差，所以不要認為Fuel Gauge很智能，它只能計算，不能修正AFE測量誤差。其實I2C上拉電阻并不是固定值，它取決于總線電容，通信速率，器件數量，PCB長度。例如通信頻率100kHz，還有幾十毫米的PCB走線，2.2kΩ完全沒有問題。但是儲能系統，AFE，MCU，Fuel Gauge可能相隔20cm，這時候總線電容會明顯增加。如果仍然采用2.2kΩ，那上升時間可能超標，進而通信穩定性下降。因此咱們一般根據實際的總線電容計算Rise Time，必要時采用1kΩ，甚至降低I2C速度，。這可比盲目修改軟件更加有效。改天咱們專門寫一篇文章來講解一下I2C上拉電阻的阻值如何計算！很多人認為電容越大，濾波越好，其實去耦設計更多考慮的是頻率。通常MPF42793供電都會采用100nF+2.2μF，而不是只用一顆10μF電容，原因在于100nF ESL更小，主要吸收幾十MHz高頻噪聲，2.2μF負責中低頻紋波，兩顆電容并聯濾波頻帶更寬。如果只有10μF，由于寄生電感較大，高頻噪聲反而抑制效果不好。因此靠近電源引腳放置100nF，再在旁邊增加1μF，這是絕大多數數字芯片推薦的去耦方式。Fuel Gauge雖然處理的是數字數據，但AFE采樣卻是模擬量，因此PCB布局仍然十分關鍵，建議遵循幾個原則：1.采樣電阻必須Kelvin連接，不要讓檢測回路與大電流回路共線。2.AFE模擬區域和Buck開關節點保持距離，避免采樣噪聲進入ADC。3.Fuel Gauge與MCU之間的I2C盡量短，并遠離高dv/dt節點。4.數字地與模擬地采用單點連接，避免大電流回流經過采樣回路。總結一下，Fuel Gauge并不是簡單的電量顯示芯片，而是整個BMS中負責SOC估算的核心模塊。隨著儲能系統、新能源汽車和智能電池包對續航精度要求越來越高，僅依靠電壓或庫侖積分已經難以滿足需求，融合電壓、電流、溫度和電池模型的智能算法正逐漸成為主流。以MPF42793為例，它采用了AFE負責測量、MCU負責數據調度、Fuel Gauge負責SOC計算的分層架構，使測量精度和算法能力能夠各自發揮優勢。但要真正實現高精度SOC，硬件設計同樣至關重要。高精度采樣電阻、合理的供電架構、可靠的I2C設計、溫度采樣以及規范的PCB布局，每一個細節都會影響最終SOC估算結果。只有硬件與算法協同優化，才能真正做到電量顯示可信、續航預測準確，畢竟巧婦難為“壞”米之炊呀！這篇文章先到這了，點擊"閱讀原文" ，就可以拿到MPS官方匯總好的BMS芯片電路設計選型資料，還能直接申請免費樣品，想搞懂BMS設計？輕松拿捏它？那你一定要收藏哦！
