隨著云計算、AI、大數據、5G/6G以及邊緣計算流量與算力需求的爆炸式增長，電源基礎設施的需求也正同步快速攀升，高性能的數據中心電源解決方案已成為支撐算力需求增長的基石。

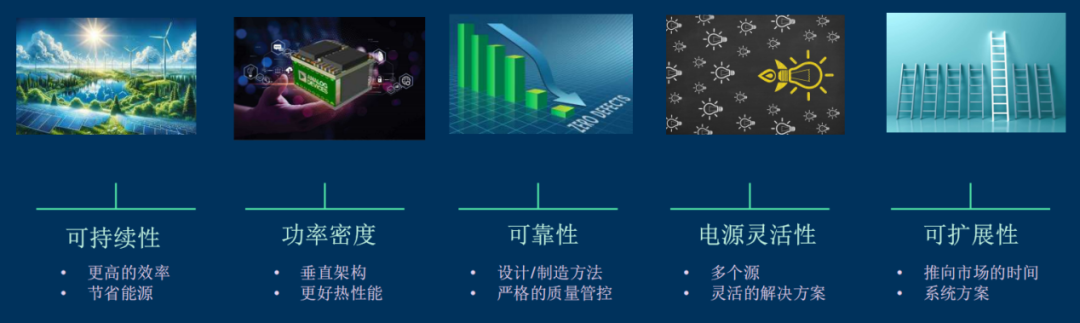

現代數據中心電源設計需要從五個核心維度來解決系統的嚴苛要求：可持續性；功率密度；可靠性；靈活性；可擴展性。本文將沿著數據中心的電源流向，從熱插拔、DC/DC電源模塊、高性能POL、多相控制器到時序控制，全面解析關鍵節點的核心解決方案。

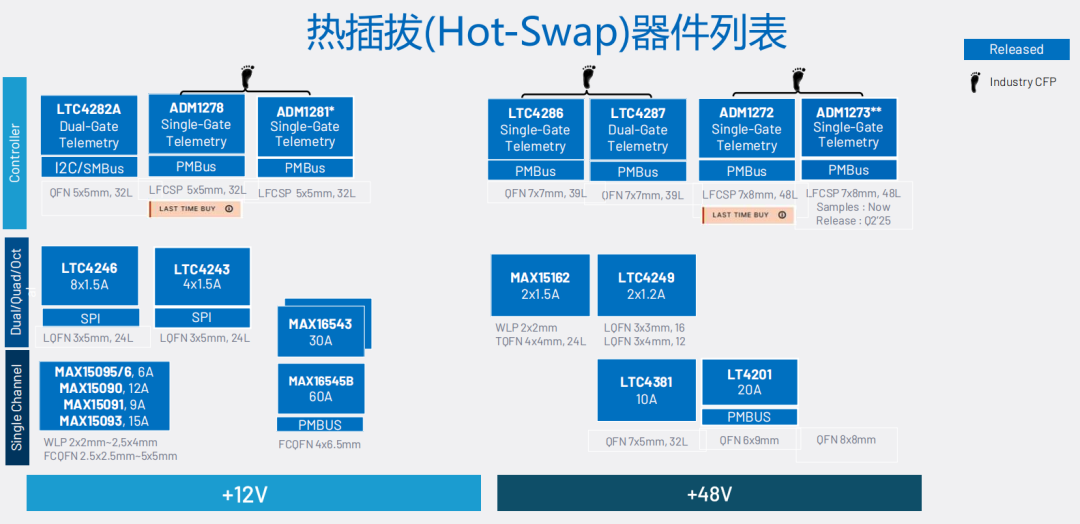

在服務器和機架電源分配設計中，熱插拔控制器是實現帶電板卡插拔的關鍵。在插拔瞬間，它能夠抑制浪涌電流、控制軟啟動與輸出電壓，并提供過流/短路/過壓保護與故障隔離。這使得模塊化電源分配（如PDB、48V配電系統）在高可靠架構下成為可能。
目前機架/服務器有兩大主流母線：一是作為AI數據中心與高密度機柜標準的48V母線；二是仍然廣泛應用于主板及分布式供電的12V傳統母線。針對這兩種架構，ADI的高性能熱插拔技術正展現出更強的能力：
LTC4286：擁有8.5V至80V的寬電壓工作范圍，是一款適合熱插拔應用的集成解決方案，可將電路板安全地插入帶電背板上，或從帶電背板上移除。利用斷路器定時器，可防止MOSFET過熱，從而實現可靠的過載保護，LTC4286還具有響應輸入欠壓和過壓功能。
LTC4287：作為上一代熱門芯片LTC4238的完美升級版，LTC4287同樣支持高達80V的工作電壓，兼具LTC4238的所有功能參數，并集成了SOA定時器、功率監控器，且支持多芯片并聯，為高功率應用提供了全新的選擇。
ADM1281：作為ADM1278的引腳兼容直接替代品，內部集成了12位ADC用于讀取電流、電壓、功率和溫度。如果發生短路，快速過流檢波器會在290納秒內發出信號關閉柵極，2400mA下拉套件確保快速FET響應。與前代相比，它在MFR_MODEL寄存器中識別為ADM1281-1A，并且新增了Status CML寄存器，專門用于返回I2C/PMBus及CRC相關的故障診斷位。
ADM1273：這是ADM1272的直接替代升級版，最高耐受電壓達120V，默認限制檢測電壓設置為 30mV，但如果需要，可以使用從VCAP穩壓器輸出電壓到ISET引腳的電阻分壓器網絡來下調此限制，還可以將一個額外的電阻器放置在ISET和VIN（或 VOUT），以允許電流限制與軌電壓反向跟蹤。與ADM1281一樣，也新增了Status CML寄存器以完善PMBus標準下的故障響應。

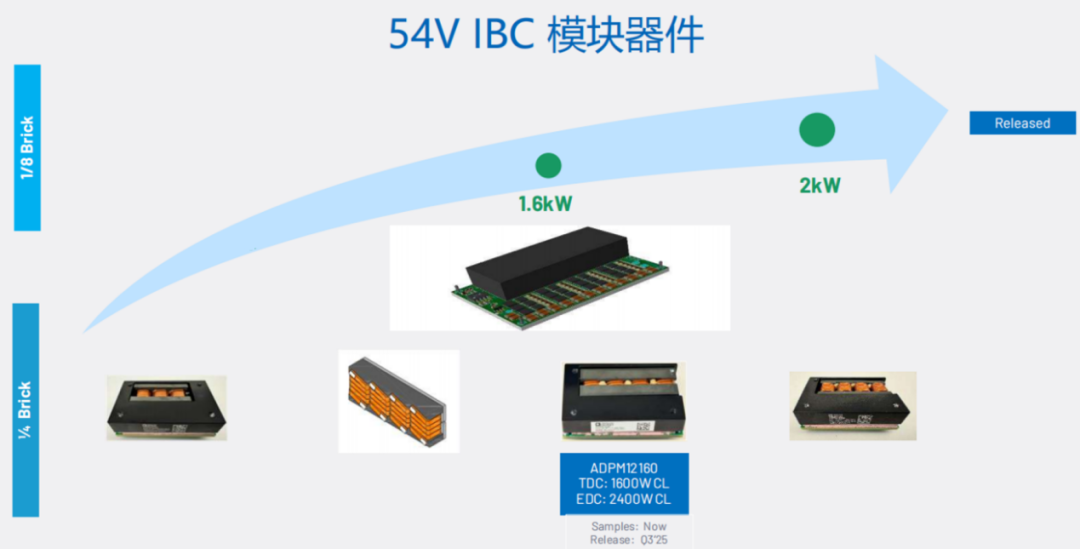

在機柜級供電體系中，將48V或54V總線電壓降至板載極低總線電壓，需要極高功率密度的轉換器。ADPM12160作為一款標準1/4磚尺寸的非隔離式DC/DC電源模塊，代表了該領域的新高度：
1600W超高功率與98%效率：在尺寸僅為36.8mm×58.4mm×15.1mm的1/4磚模塊內，ADPM12160提供了12V全穩壓輸出，持續熱設計功率達1600W，短時間峰值功率飆升至2400W，且沒有最低負載限制。在大于0.4kW的負載區間內，實測轉換效率基本維持在97%以上，半載峰值效率甚至達到98%。
優秀的負載瞬態與均流性能：模塊表面集成了耦合電感器，在1-135A的負載跳變（5%-125%-5%）測試中，輸出電壓波動不到100mV。此外，針對大功率系統的并聯需求，ADPM12160配備了專用的ISHARE引腳。啟用主動電流共享（ACS）后，模塊能持續自動調整穩壓輸出，消除因電壓偏差或布線不對稱引起的均流誤差，即使4模塊并聯也能呈現極高的電流匹配度。

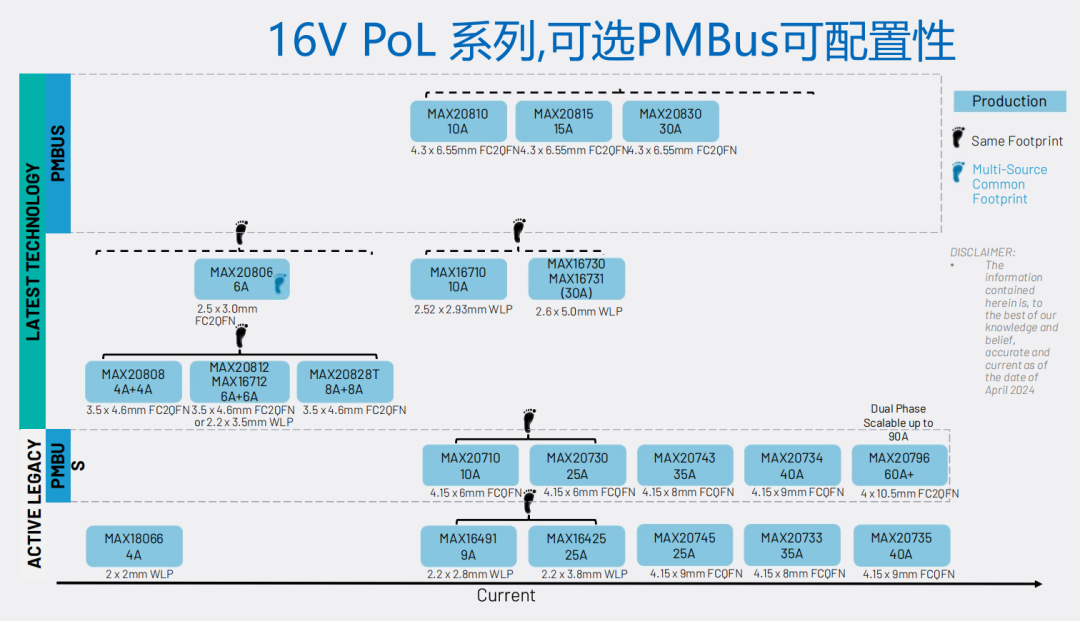

負載點電源（PoL）正面臨著更緊湊、更高效、更靈活的需求。新一代PoL技術通過高頻開關、低噪聲IP及寬輸入范圍，大幅節省了BOM成本并提高了功率密度。其中MAX20810/15/30及MAX20806構成了當前ADI最先進的PoL矩陣。
同封裝靈活擴展：MAX20810/15/30三款芯片采用完全兼容的封裝尺寸，這使得工程師在設計階段可以通過最小的變更來滿足不同負載電流的需求。對于低功率段，新發布的MAX20806工作溫度可達150℃，采用2.5mm x 3.0mm超小封裝，并能以3MHz的超高頻運行，極大減小了輸出電容占用。
VLDOIN偏置供電提升效率：這些PoL具有極高的靈活性，以MAX20815/MAX20830為例，如果提供一個3.3V的第二偏置電源接入VLDOIN引腳（不限制上電/下電順序），或者當PoL的輸出≥2.5V時將輸出反哺給該偏置引腳，就可以顯著提高效率，滿載效率可達90%以上。在輕載時還可啟用DCM模式。
AMS優化瞬態響應：該系列產品采用的AMS技術能創建一個動態的中間時鐘。在瞬態事件期間，AMS時鐘會發生偏移或縮短開關周期，迫使MOSFET在下一個時鐘周期前提前導通。實測數據顯示1us內1A-10A，開啟AMS后，Vout實現了約 6.4mV的下沖改善效果，同時控制回路的相位裕度從50.3deg提升至79deg。

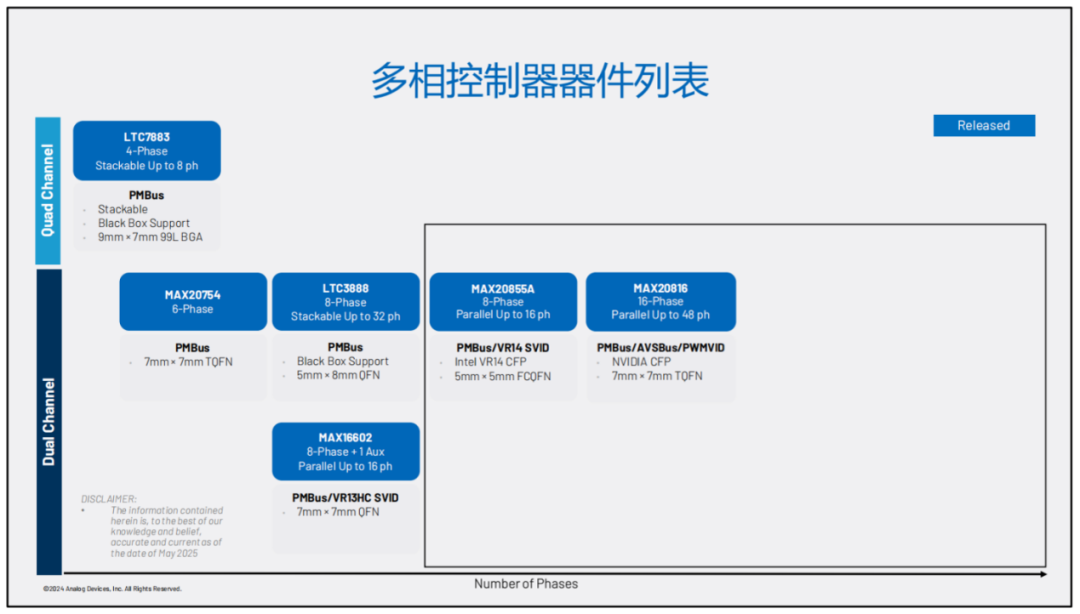

數據中心核心器件的功耗暴漲，要求電源必須在0.6–1.2V低電壓下提供200-800A的電流，并具備納秒級的瞬態響應。因此，必須將總電流拆分到多個相位，采用多相控制器（常見為VRM/POL 電源）。對此，ADI提供了強大的多相控制器矩陣：
具有PMBus接口和內部降壓轉換器的雙輸出、可配置型多相電源控制器MAX20754：最高可生成6個相位，并可按需配置為單路或雙路輸出。針對Dual Powertrain?集成功率級進行了深度優化。其獨特之處在于內部集成了一個降壓穩壓器，可直接為控制器和功率級器件供電，大幅簡化了系統電源樹。
VR13.HC和AI內核雙路輸出穩壓器芯片組MAX16602：采用(8+1)多相同步降壓架構，支持智能功率級IC和耦合電感。除了高達8相的核心輸出，額外的單相輸出可生成VSA軌。它支持自動切相以保證全負載范圍高效率，并具備強大的關鍵故障保留功能。
VR14 8相雙輸出穩壓芯片組MAX20855A：支持8相（N+M）雙環路架構（可配置為8+0至4+4相）。它通過PWM并聯最高可支持16個相位，1.8V輸出時峰值效率高達96.1%。內置瞬態期間正交電流再平衡技術，采用40引腳5mm x 5mm FCLGA封裝。
雙輸出多相高電流PWMVID和AVSBus控制器MAX20816：為AI大電流核心提供高密度、靈活且可擴展的雙環路解決方案。單片雙環路最多支持16個相（16+0至8+8相）。面對極端電流應用，它支持PWM并聯，最多可達48相（三芯片并聯配置），能夠從容應對高達2500A的超級電流。其采用56引腳7mm x 7mm TQFN標準封裝。

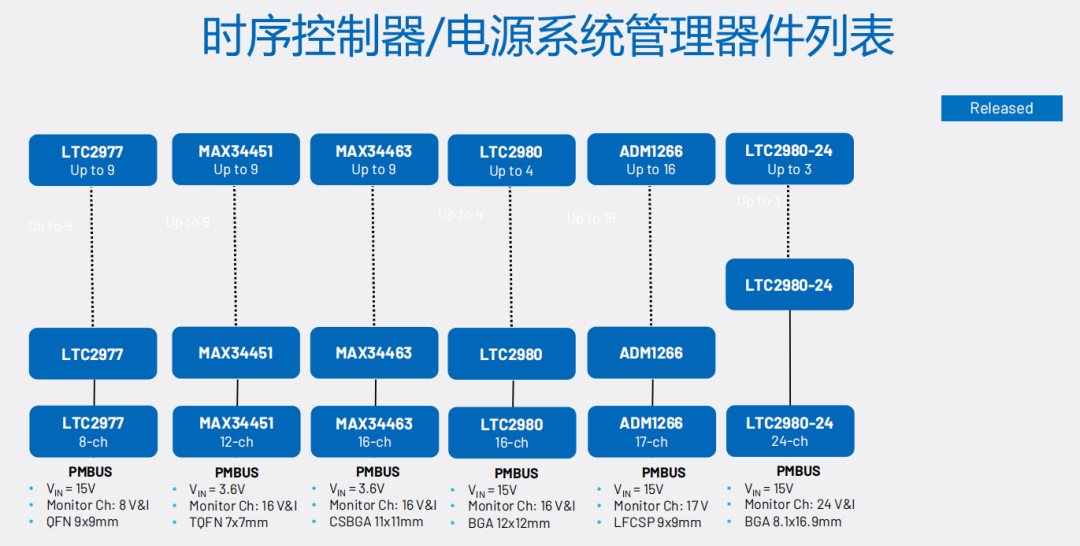

現代服務器或交換機的電源架構極其復雜，多級電源轉換及多負載要求極其精確的供電順序。錯誤的上/下電順序可能導致元件損壞、latch-up或復位不穩定。為了實現精確的電壓監控、時序管理及故障日志記錄，分布式系統級管理芯片變得不可或缺。以ADM1266這款可級聯超級時序控制器為例：
分布式管理：單個ADM1266可實現多達17個電源軌的監控和排序。而對于極致復雜的系統，它可以通過專有的二線接口（器件間總線）并行連接多達16個ADM1266，從而將擴展管理能力提升至驚人的257個電源軌。它不僅擁有16個PDIO和9個GPIO，還集成了ADC和DAC用于實施閉環、自主型的裕量調節。
黑盒子模式：可以實現實時故障標記、計數器記錄ID、狀態記錄、報告引腳狀態，報告PDIO和GPIO引腳的輸入和輸出電平的狀態。具有兩種操作模式，最多可寫入32條記錄并停止；且在處理故障時不會引入延遲，在調用黑匣子操作時，在狀態中“進入操作”結束時進行快照，在狀態中“進入操作”結束時將快照寫入EEPROM。
時間戳：該實時時鐘可用于測量自上次啟動ADM1266以來所經過的時間，存于黑匣子記錄中，從而能夠將其轉換為實際時間。在多個ADM1266被連接且使用外部晶體的系統中，通過SYNC引腳實現多個器件之間的同步。通過向僅一個設備發送UNIX時間來設置實時時間。使用IDB將時間廣播到系統中的其他設備，以確保所有設備具有相同的實時時間。
