三軸加速度計已被廣泛應用于消費電子、汽車電子、工業控制、航空航天等領域。然而，傳統的高靈敏度三軸加速度計主要依賴于多個單軸傳感器的組裝，這導致了器件尺寸的增加及結構的復雜化。基于聲子晶體（PnC）的加速度傳感機制因其諧振腔的高品質因數（Q-factor），在高靈敏度檢測方面展現出巨大潛力。
據麥姆斯咨詢報道，近日，華中科技大學和清華大學的研究團隊提出了一種基于三維聲子晶體的新型三軸加速度計。研究團隊通過在x、y方向引入點缺陷，并在z方向引入線缺陷，實現了一種緊湊型三軸加速度檢測諧振傳感結構。利用有限元方法（FEM）分析了所提出的三維聲子晶體的頻帶特性和傳輸特性，數值和實驗結果均證明了所提出方法在高靈敏度三軸加速度傳感方面的可行性和有效性。相關研究成果以“A novel high-sensitivity triaxial accelerometer based on 3-D phononic crystals”為題發表于Microsystems & Nanoengineering期刊上。
三維聲子晶體加速度計傳感原理
本文所提出的三維聲子晶體加速度計由兩個主要部件組成：聲學模塊和機械模塊。聲學模塊包括一塊固定的聲子晶體薄板和一塊可移動的聲子晶體薄板，而機械模塊由一個測試質量塊、四根折疊梁和四個錨點組成，如圖1a所示。在聲子晶體區域中，結構由周期性排列的十字形聲子晶體單元組成，如圖1b所示。圖1c為聲子晶體的俯視圖，其中在x-y平面上引入了一個點缺陷（1 mm × 1 mm）。相應地，圖1d所示的側視圖，沿z方向構建了一條線缺陷（0.4 mm）。通過這種缺陷工程策略，沿著x、y、z三個正交方向形成了聲學諧振腔。

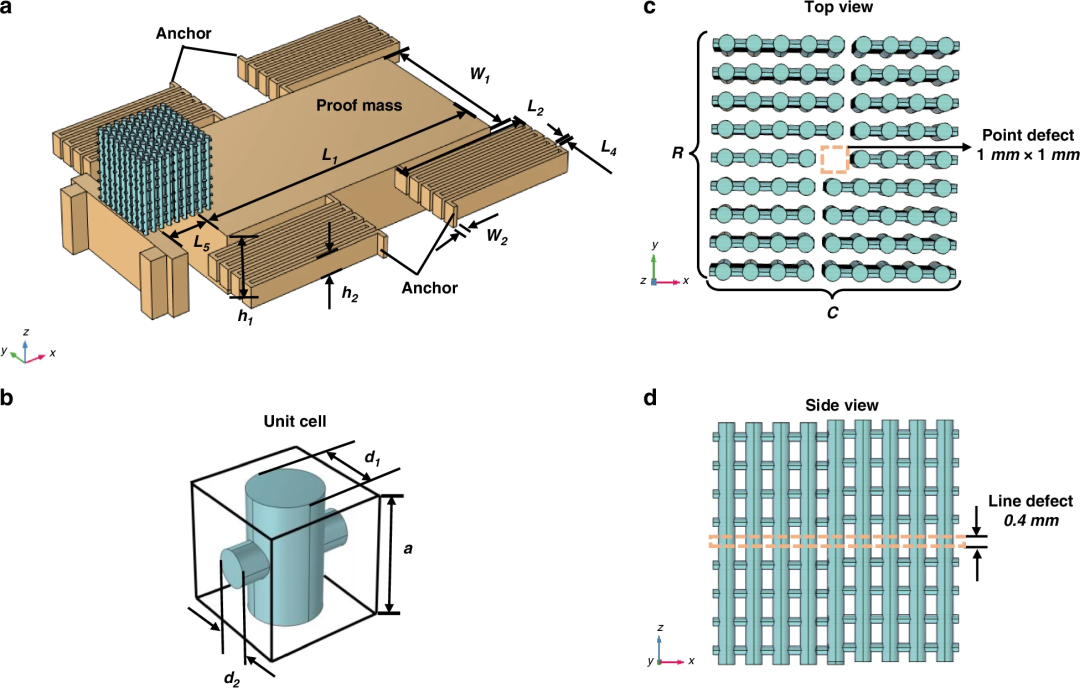

圖1 三維聲子晶體器件的結構設計
當錨定在測試質量塊上的聲子晶體受沿x、y和z軸方向的加速度作用時，結構會發生相應的位移。這些位移導致點缺陷和線缺陷有效長度的變化，進而引起聲學腔體的諧振頻率發生偏移。因此，通過監測聲子晶體諧振器的諧振頻率變化，即可實現三軸加速度傳感。
機械模塊
如圖1a所示，機械模塊由一個質量塊和四根折疊梁構成。平行于x、y和z軸的加速度會使測試質量塊在相應方向位移。為了更深入地了解振動模式對加速度工作帶寬的影響，使用COMSOL軟件建立了有限元模型。圖2展示了聲子晶體器件的前三種機械振動模式，其對應的諧振頻率分別為19.05 Hz、37.93 Hz和38.56 Hz。在模態分析中，四個錨點和固定聲子晶體被固定，可動聲子晶體薄板和測試質量塊處于自由狀態。如圖2的數值結果所示，前三種機械振動模式分別對應于沿y、x、z軸的平移運動。

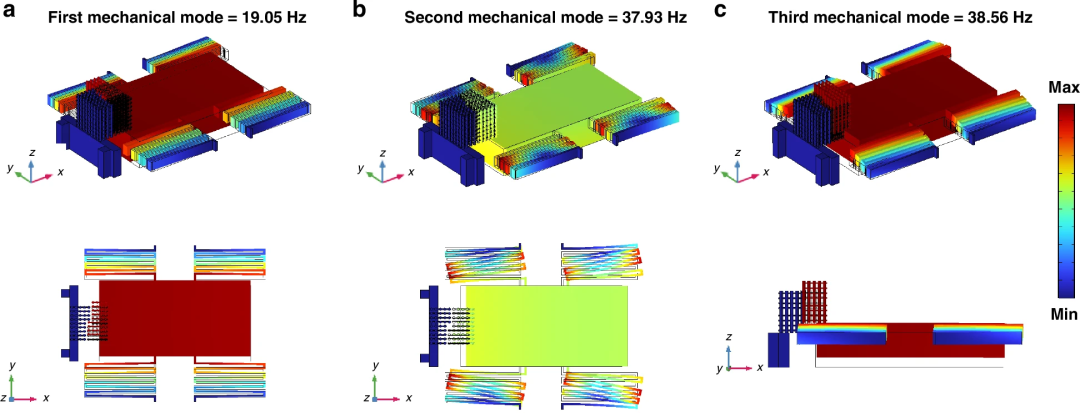

圖2 利用有限元法模擬了三種機械振動模式
三維聲子晶體的頻帶結構
如圖3a所示，立方晶格的不可約布里淵區（BZ）由淺藍色輪廓線表示。圖3b展示了通過有限元方法計算得到的頻帶結構，頻率范圍為0 kHz至400 kHz。

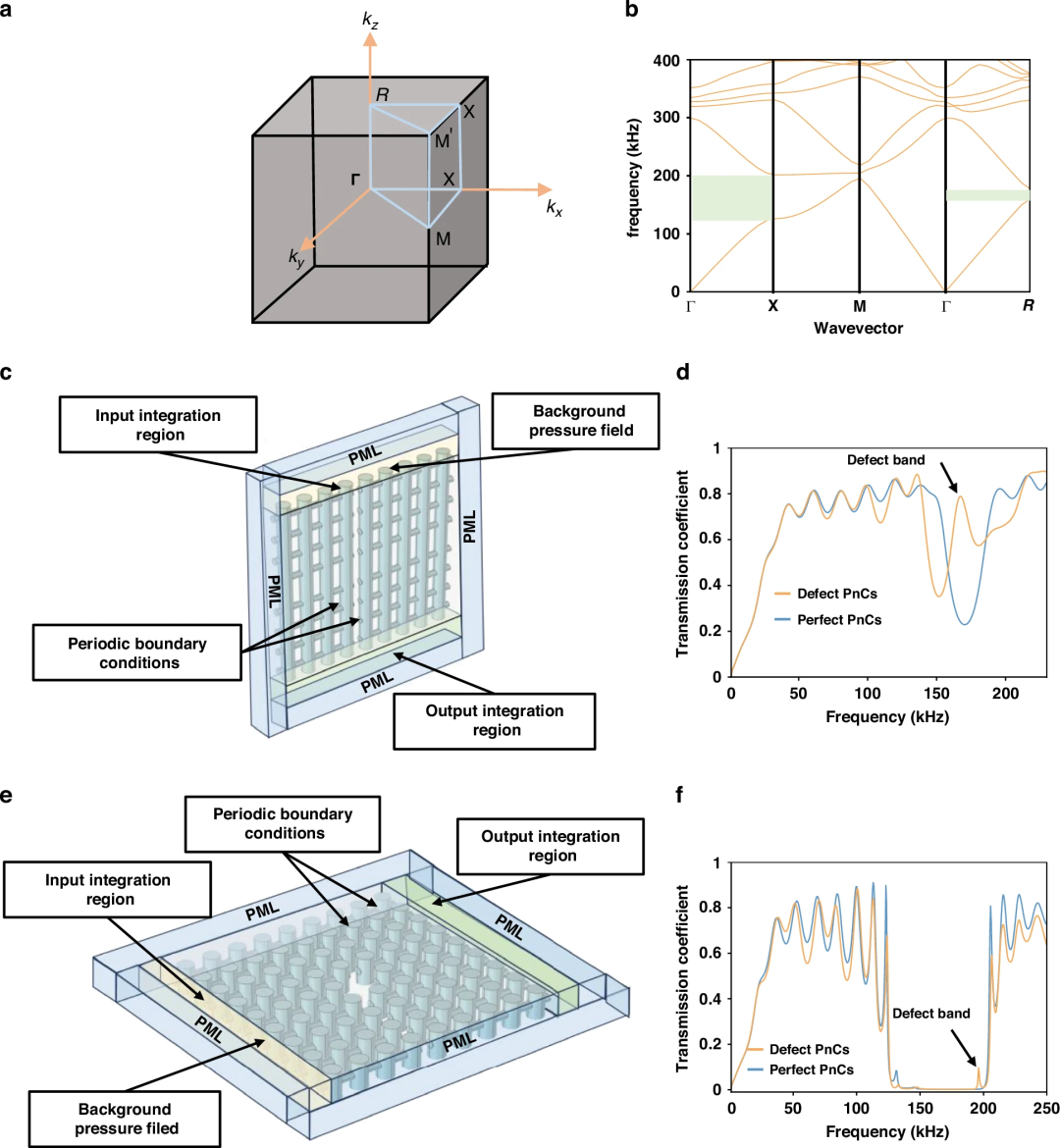

圖3 聲子晶體器件的頻帶結構和傳輸特性
傳輸特性和諧振行為
為了在降低計算成本的同時評估超聲波在有限厚度聲子晶體薄板中的傳輸情況，沿波傳播方向構建了準三維模型，如圖3c和圖3e所示。如圖3c所示，構建了9 × 1 × 9準三維聲子晶體缺陷模型，用于模擬沿z軸的聲波傳輸。
此外，圖4對比了線缺陷和點缺陷結構的諧振特性。如圖4a和圖4c所示，線缺陷諧振的透射峰相對較寬，其品質因數（Q-factor）約為17，而點缺陷諧振的透射峰明顯更尖銳，其品質因數高達159。相對于線缺陷結構而言，點缺陷結構在聲子晶體晶格內部形成了更局域化的聲學微腔，提供了更強的聲場約束，并抑制了能量向周?chē)Y(jié)構的泄漏。因此，點缺陷諧振表現出更高的品質因數和更強的諧振局域化。相應的聲壓場分布如圖4b和圖4d所示。

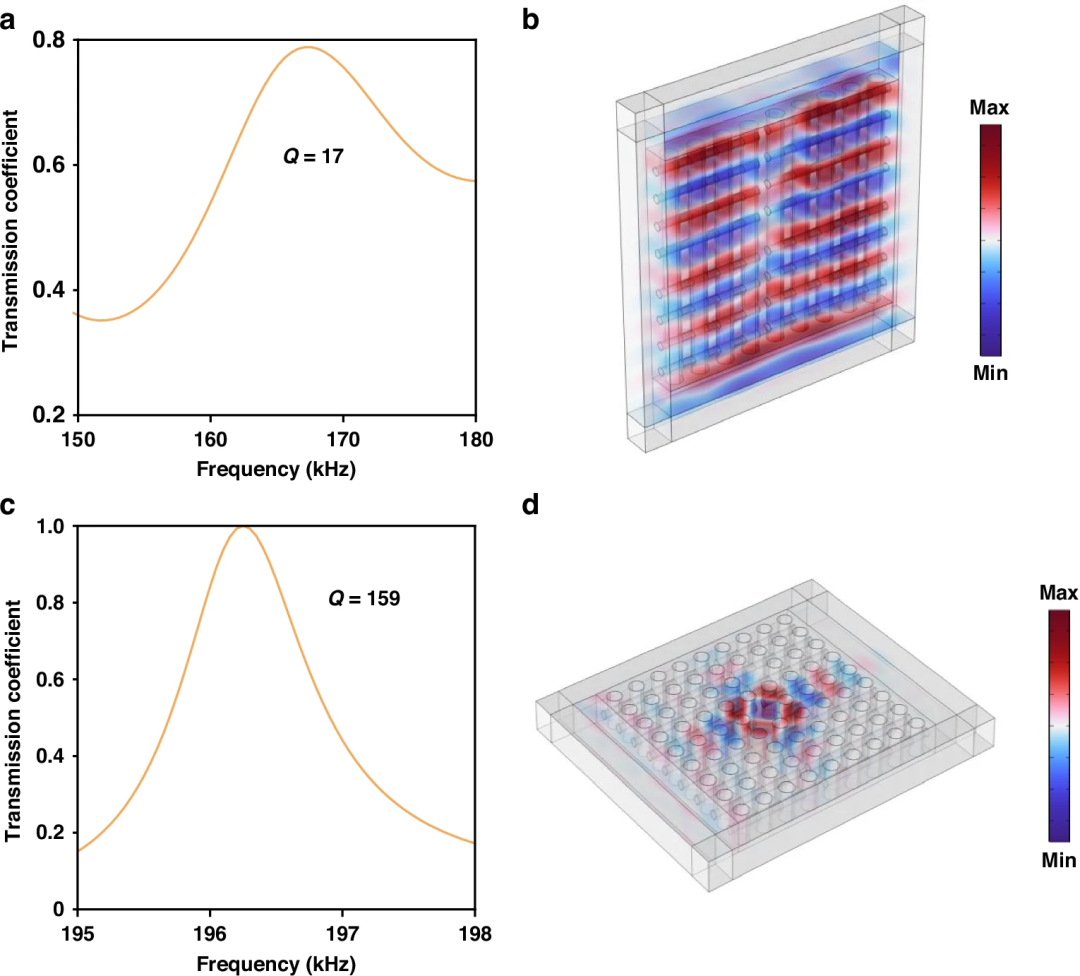

圖4 線缺陷和點缺陷聲子晶體結構的諧振特性
在所提出的三軸傳感結構中，點缺陷局域化模式由于具有較強的橫向變形敏感性和高度受限制的聲學局域化，主要作為平面內x軸和y軸加速度的傳感通道。沿著x、y和z方向分別施加加速度，模擬結果表明，缺陷帶的頻率隨著施加的加速度而發生偏移，如圖5所示。

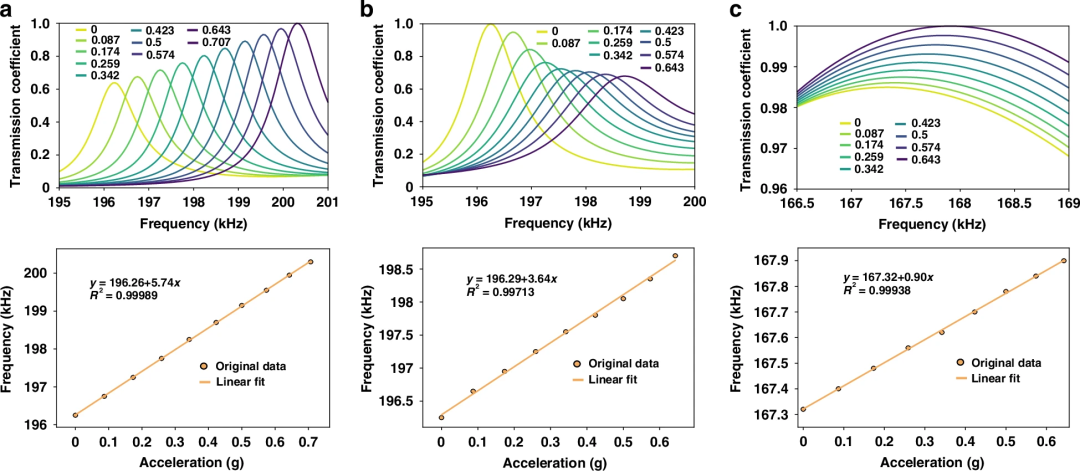

圖5 聲子晶體器件的加速度傳感性能的模擬結果
除了諧振頻率偏移之外，還通過分析定向加速度激勵下品質因數的演變，進一步研究了加速度載荷對聲子晶體缺陷腔諧振特性的影響。模擬結果總結如圖6所示。

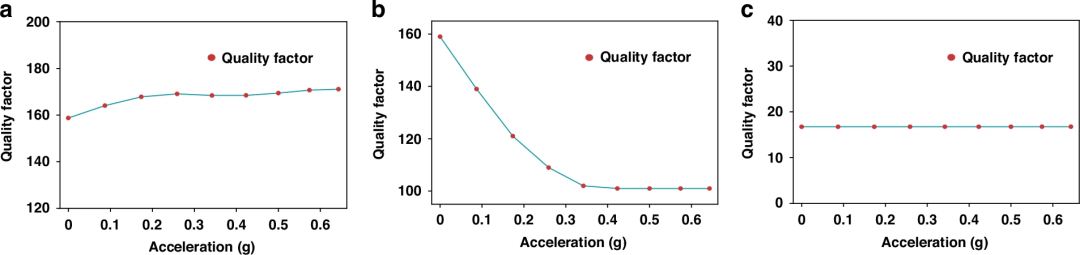

圖6 定向加速度載荷作用下，聲子晶體缺陷腔諧振品質因數的演變
為了評估所提出的三維聲子晶體加速度計的跨軸耦合行為，在x、y和z軸上分別施加定向加速度載荷，并從模擬透射光譜中提取平面內局域模式（xy模式）和平面外模式（z模式）的諧振頻率偏移。相應結果總結如圖7所示。結果表明，所提出的三維聲子晶體結構通過缺陷模式局域化，既提供了主軸靈敏度，又降低了跨軸耦合，但仍不可忽略。

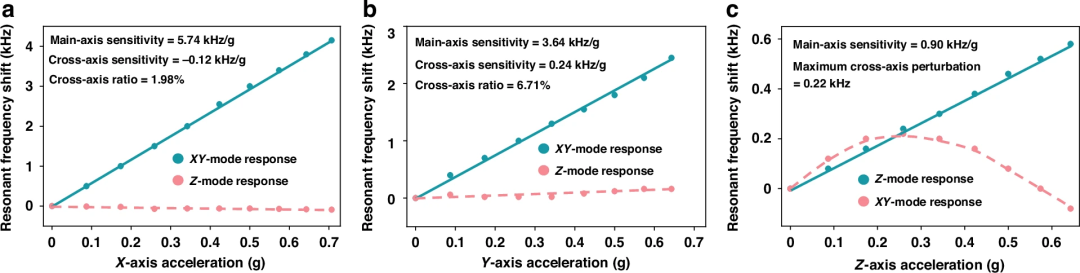

圖7 三維聲子晶體加速度計的跨軸耦合特性
器件性能分析
隨后，研究人員對該三維聲子晶體加速度計進行了靜態校準。圖8a為發射的超聲信號。其頻域特性如圖8b所示。圖8c為測得的參考信號以及通過聲子晶體傳輸?shù)男盘?hào)。隨后利用這些頻譜對測得的透射響應進行歸一化處理，如圖8d至圖8i所示。

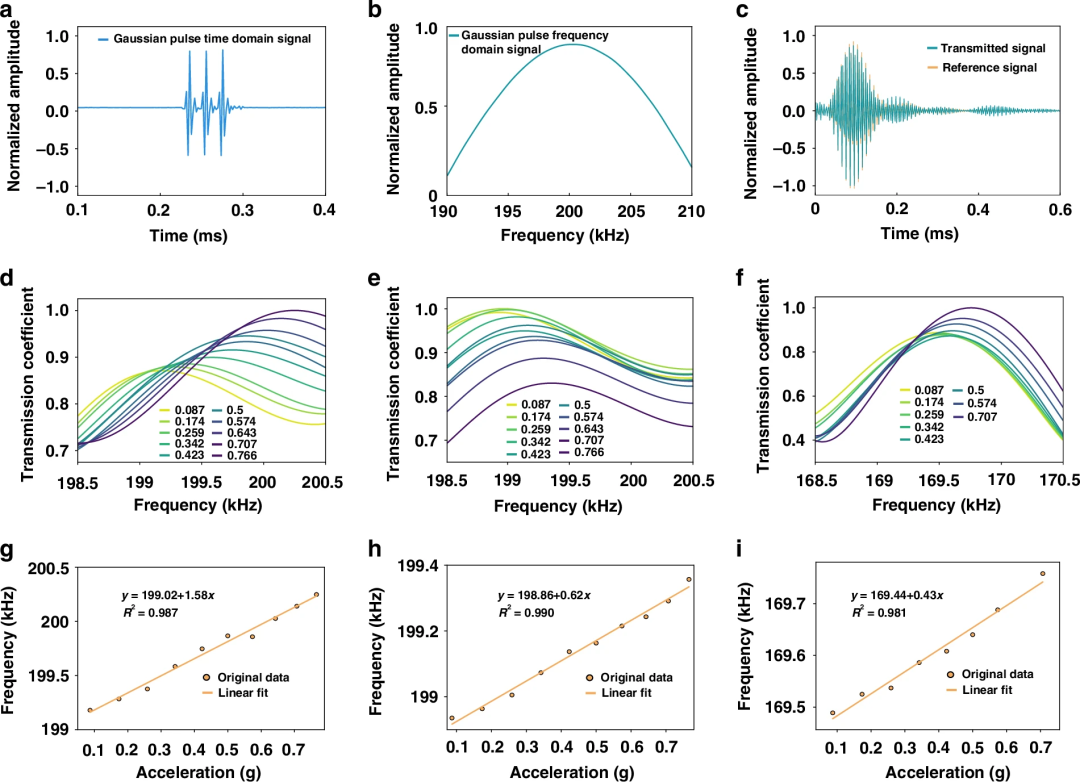

圖8 聲子晶體器件的實驗表征及加速度傳感性能測試結果
利用振動標定平臺，對所提出的聲子晶體器件的動態響應特性進行了實驗研究，相關結果如圖9所示。圖10展示了該聲子晶體器件的噪聲性能與長期穩定性。

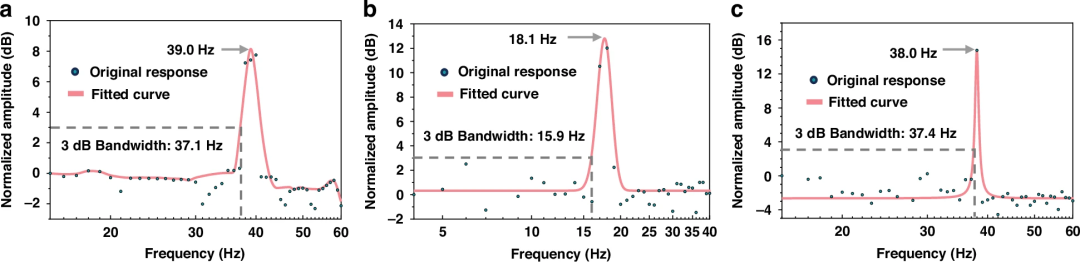

圖9 定向振動激勵下，聲子晶體器件的測量動態響應特性

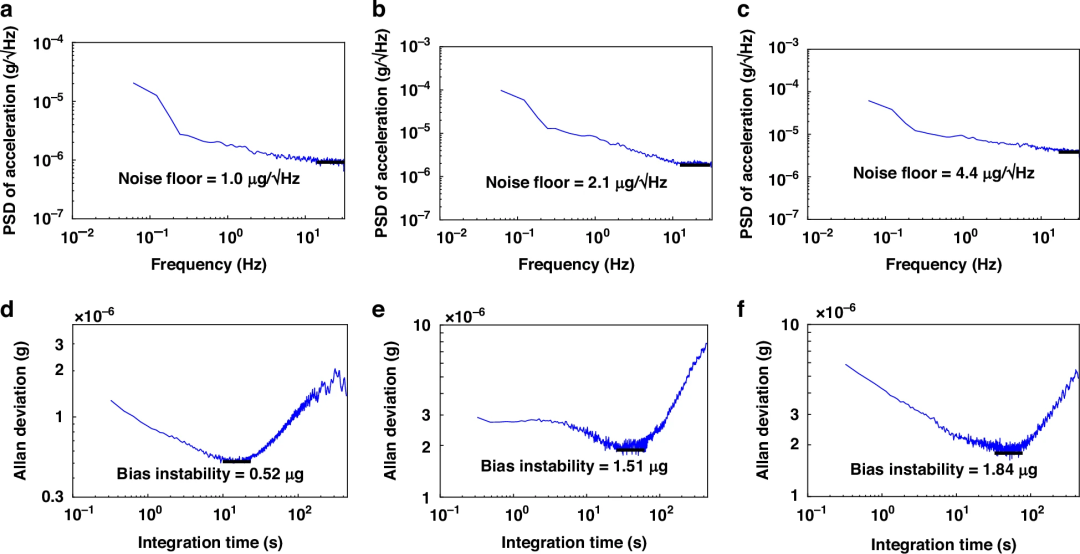

圖10 聲子晶體器件的噪聲性能和長期穩定性測試結果
總結
綜上所述，這項研究通過在x軸和y軸方向引入點缺陷，并在z軸方向引入線缺陷，在單個聲子晶體結構中實現了能夠測量三軸加速度的緊湊型諧振傳感架構。研究團隊探討了基于三維聲子晶體的加速度傳感器的設計、建模和性能，強調了其高靈敏度的潛力。與依賴多個單軸傳感器組裝的傳統三軸加速度計相比，該方法提供了更緊湊和結構集成的解決方案，并降低了系統復雜性。憑借其高靈敏度和可擴展性，這種基于聲子晶體的三維加速度計顯示出與電容式微機械超聲換能器（CMUT）或壓電式微機械超聲換能器（PMUT）集成的巨大潛力，從而能夠開發用于慣性傳感和相關應用的緊湊型高性能微系統。
論文鏈接：
https://doi.org/10.1038/s41378-026-01390-2
