麥姆斯咨詢獲悉，近日，華中科技大學張敏明教授、鄭爽副教授研究團隊聯合西班牙瓦倫西亞理工大學José Capmany教授，提出了一種基于可重構六邊形網格、支持波分復用（WDM）的多核并行可編程光子處理器（OFPPA）。這項研究工作首次將波長維度引入二維可編程光網絡架構——其采用集成了過耦合微環諧振器的MZI作為波長選擇性移相器；利用急劇的相位躍變特性，這些單元實現了1 THz的自由光譜范圍和4.3 mW/π的調諧功耗。
通過協同整合空間和波長自由度，該可編程光子處理器允許單個網格同時承載不同的網絡配置，從而實現多線程執行并提升功能密度；這一特性已經通過靈活柵格WDM、并行光計算及微波光子雙波束成形等應用得到了驗證。這項研究工作確立了支持WDM的處理技術作為通向大規模、高并行集成光子系統的一條極具前景的途徑。上述研究成果以“WDM-enabled multi-core parallel programmable photonic signal processor”為題發表在Nature Communications期刊上。
注：華中科技大學張敏明、鄭爽團隊長期致力于算力互連光電融合芯片、硅基異質集成技術、芯片智能化設計等方向的研究，承擔了系列國家重點重大項目和課題，在Nature Communications、Light: Science and Applications等高水平期刊及國際會議上發表了系列重要成果。
在人工智能（AI）、大規模數據中心和高速光通信等領域，傳統的電子處理器正面臨時鐘速度、熱耗散和帶寬等物理極限。可編程光子處理器利用光子的高速低時延特性，成為潛在關鍵解決方案。類比電學現場可編程門陣列（FPGA），可編程光子處理陣列可在同一套光子硬件上動態重構實現多樣化光信號處理功能，大幅降低專用光子集成芯片的開發周期與流片成本。近年來，國內外研究團隊致力于開發更大規模可編程陣列芯片，支持更強大的光信號處理，例如光計算、光交換、光路由、WDM濾波等。然而，現有的芯片方案普遍基于可調MZI的可編程光網格架構，所有波長通道共享相同的網絡配置，難以實現波長維度的獨立配置，極大限制了光芯片并行處理能力。

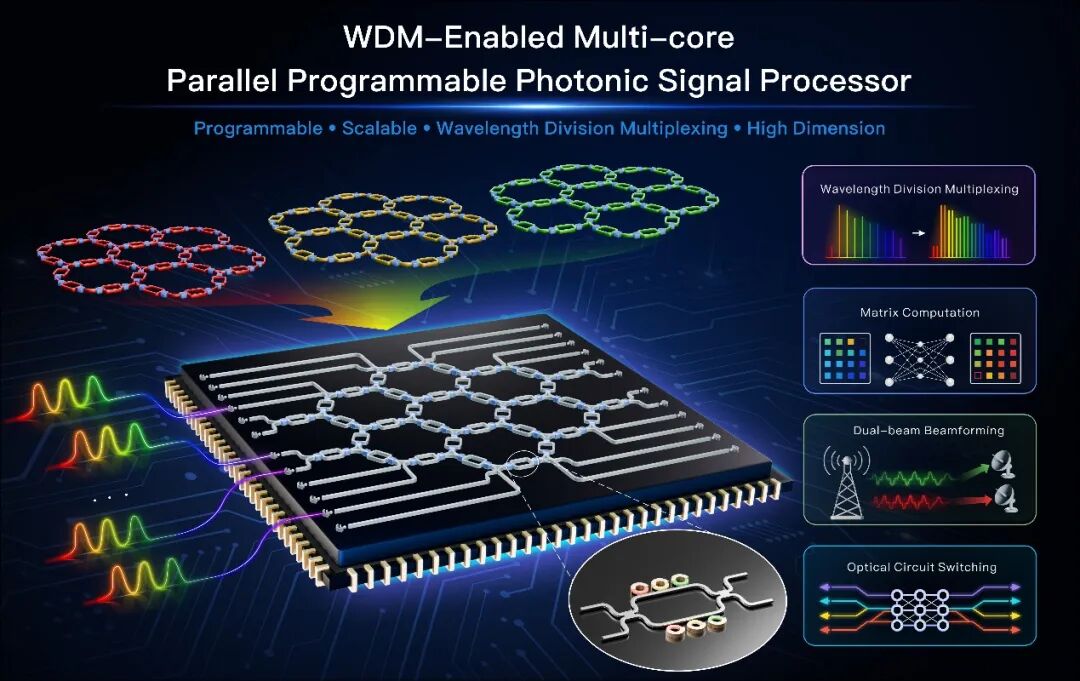

針對上述挑戰，研究團隊提出了利用MRR-MZI復合結構作為基本單元，通過在MZI兩臂集成過耦合熱光可調微環諧振器，在六邊形二維可重構網絡架構中實現了空間維度與波長維度的協同復用，波長維度的引入使同一物理芯片在不同波長下可同時構建不同的光子網絡，顯著提升了芯片并行處理能力。實驗測得自由光譜范圍提升至8 nm（1 THz），調諧功耗降至4.3 mW/π，比傳統的MZI單元近一個數量級的提升,芯片功能密度達169.6/mm2。

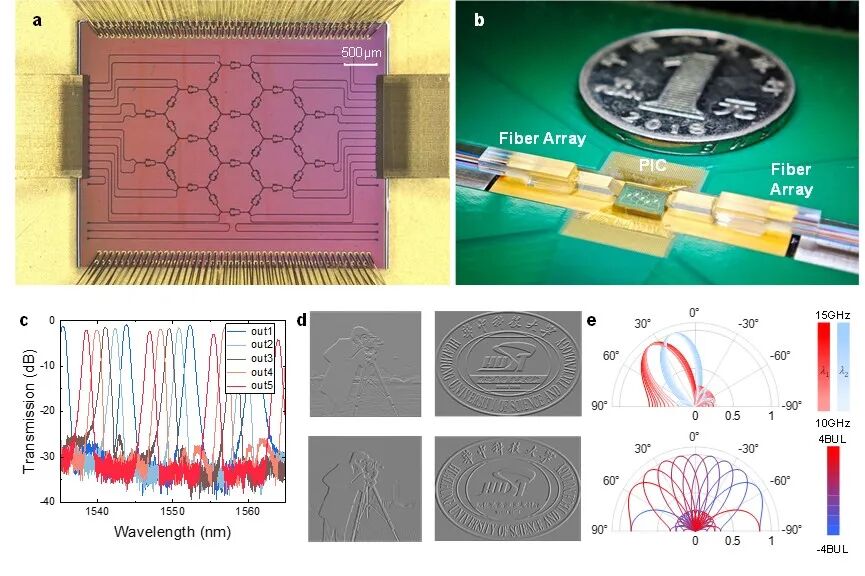

研究團隊通過三類典型應用驗證了該架構的通用性：配置為可調諧帶阻濾波器實現30 dB以上消光比；在同一物理網格上對兩個不同波長同時執行完全不同的矩陣運算；構建雙波束可調諧光延遲網絡實現微波光子雙波束形成。相關實驗結果充分展示了該芯片架構的多功能并行處理能力，為片上可編程光處理系統在光通信、光子計算和雷達信號處理等領域的應用提供了新的重要路線。
論文鏈接：
https://doi.org/10.1038/s41467-026-75557-w
