【參會網友投稿】中國電子方案大會歸來，最讓我震撼的是安森美這份功率半導體方案分析

一、報告摘要

報告標題：面向AI數據中心電源架構演進的功率半導體方案分析

一句話總結：本報告基于安森美工程師的演講，系統梳理了AI數據中心供電系統在高功率、高效率趨勢下的架構演進路徑，以及硅、碳化硅、氮化鎵與SiC JFET等多技術路線的器件方案布局。

內容價值：報告從“電網到GPU”的全鏈路視角出發，并非孤立介紹器件，而是將半導體產品選擇置于供電架構的變革之中，為服務器電源設計者、系統架構師和技術決策者提供了一個理解產業趨勢與器件匹配關系的參考框架。

三個核心判斷：

1.  AI數據中心功率密度正以年均倍增的速度增長，供電架構正從傳統的51 V直流母線逐步向800 V直流母線過渡，長期目標為三級轉換的兆瓦級系統，更高電壓、更高效率與更高功率密度是不可逆的產業方向。

2.  沒有任何單一材料器件能夠覆蓋所有轉換環節，硅MOS、碳化硅MOS、碳化硅JFET以及氮化鎵器件將分別在不同電壓等級、不同開關頻率需求的位置發揮關鍵作用，多技術并行是全棧方案的基本特征。

3.  新一代碳化硅JFET在軟開關高頻應用中的導通損耗與熱穩定性表現突出，而垂直工藝的氮化鎵器件在雪崩耐受和動態電阻方面取得明顯突破，這兩類技術有潛力重塑800 V母線方案及超高密度模塊電源的設計邊界，但當前多處于樣品或早期量產階段，實際部署節奏仍需觀察。

對 AI 數據中心感興趣？建議順手帶走這份《AI數據中心系統解決方案指南》。

掃碼獲取

AI數據中心系統解決方案指南

二、報告討論的核心問題

報告聚焦于一個明確的產業挑戰：隨著大型語言模型訓練、推理及物理AI仿真等應用驅動，數據中心機架功率已經從數百千瓦快速向兆瓦級攀升，傳統供電架構在效率、功率密度和配電能力上均已觸及瓶頸。

具體而言，以GPU板卡功率為例，從2022年的700 W級，到2025年預計超過2700 W，整機架設計功率已逼近250 kW以上，并將在后續代際向650 kW乃至1 MW演進。供電系統若僅沿用51 V母線及集中式低壓配電，不僅傳輸損耗大、轉換環節多，而且功率密度受限，散熱設計困難。報告真正要解決的問題是：在保證可靠性的前提下，如何從“電網到芯片”重構電源架構，并在每一級電力轉換中選用適當?shù)墓β势骷灾涡省⒐β拭芏群统杀镜男枨笃胶狻?/span>

演講者提出的總體解決思路可概括為“架構升壓+器件多元組合”。即通過將直流母線電壓從51 V提升至800 V，減少傳輸電流并降低損耗，同時在供電鏈路中逐步減少轉換級數，最終形成“電網—800 V直流母線—12 V/6 V至GPU”的三級變換拓?fù)洹Ｔ谶@一演進過程中，需要搭配一整套適配不同電壓和頻率要求的功率半導體技術，包括碳化硅MOSFET、碳化硅JFET、硅MOSFET、氮化鎵器件以及相應的驅動與保護方案。

各項技術之間的關系是分層互補而非簡單替代：在AC-DC整流及高壓DCDC原邊，碳化硅MOSFET和JFET因高耐壓、低開關損耗而成為核心選項；在中低壓母線轉換器和GPU核心供電級，硅MOS與氮化鎵器件各自占據優勢區間，其中氮化鎵更適合超高頻、高密度場景，而硅MOS憑借持續演進的品質因數及成熟的封裝仍具備競爭力；同時，針對高壓熱插拔、備電單元等保護與輔助電路，還需要專門優化的MOSFET及控制器方案。

三、核心觀點與技術方案

觀點一：機架功率需求正在推動供電架構從51V向800V直流母線演進，最終目標為少級數、兆瓦級的高效配電系統。

核心判斷是，AI數據中心電源架構的變革并非漸進性改良，而是一次架構級重構。演講中明確指出，傳統的51 V母線架構（AC分布，4級轉換，約87%效率）支持能力上限約為120 kW，在應對2025年以后250 kW以上機架時已明顯不足。

當前正在部署的電源側集中式架構（將電源、超級電容和電池備電單元集中到獨立電源柜）可將計算機架功率提升至500 kW，但這仍屬過渡方案。下一階段，業界正積極引入800 V直流母線，將轉換級數壓縮為3級，整體鏈路效率可達到88.4%至91.2%，并具備向兆瓦級機架擴展的能力。演講者還提到，英偉達的終極架構愿景是精簡到只保留三級轉換，實現單機架1 MW以上配電能力，機架內轉換效率高于93%。

這一趨勢之所以重要，在于它直接決定了后續所有器件選型的方向。例如，一旦800 V母線成為主流，高壓碳化硅器件、高壓氮化鎵器件以及800 V熱插拔、保護電路將成為必備技術，而傳統51 V生態中廣泛使用的低壓大電流方案將被迫向更高壓變換演進。

值得注意的是，演講中提及的800 V母線目標架構及其時間線主要基于行業頭部客戶的規劃，其落地速度受到安規標準（如拉弧檢測）、系統重新設計成本和供應鏈成熟度等多重因素制約，從今年下半年到明年將進入大量驗廠和方案導入階段，但全面規模部署的時間尚不確定。

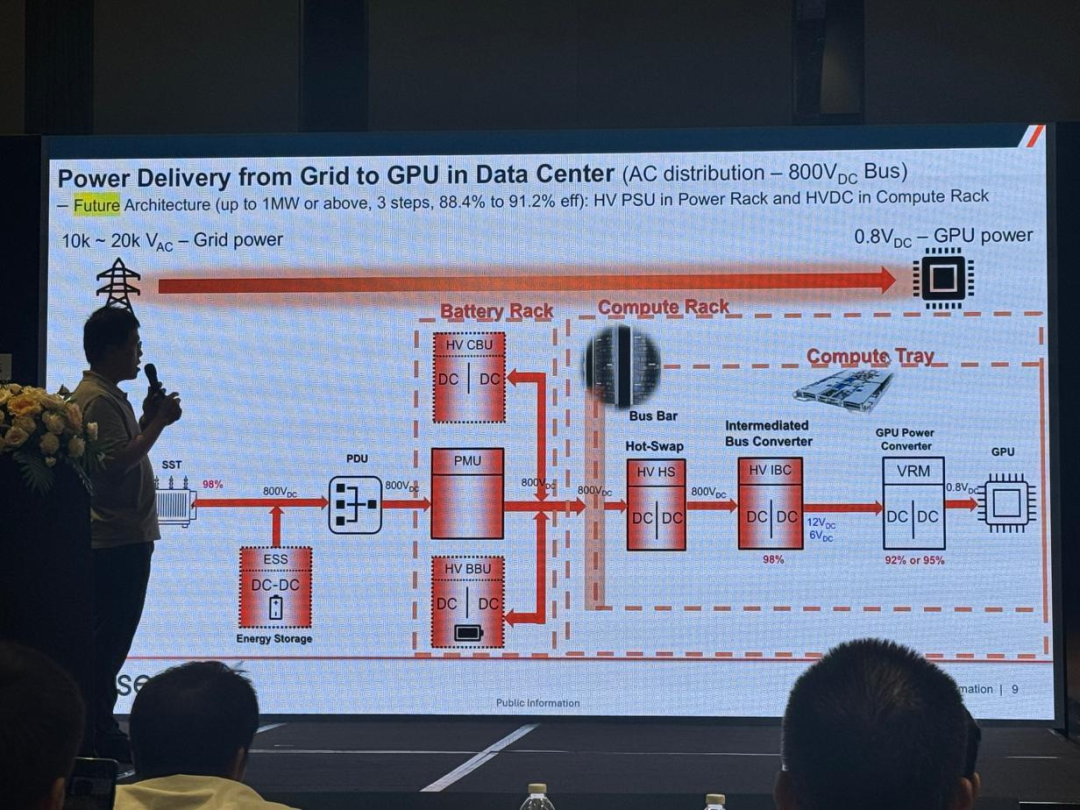

Future Architecture示意圖，展示800 V直流母線、三級變換及效率區間

觀點2：硅功率MOSFET未達物理極限，新一代T10/T12工藝在品質因數與封裝熱性能方面仍有實質性進步，在AI服務器電源中具備不可替代的性價比優勢

報告在強調寬禁帶器件的同時，也為硅MOS描繪了清晰的技術路線。安森美梳理了自1998年起的硅MOS發展歷程，目前主流為T10代產品，并將在2026—2027年推進至下一代。演講中給出的數據顯示，每一代工藝在比導通電阻（R_sp）上可實現30% - 40%的改善，同時Q_G、Q_SW、Q_OSS等動態參數成倍降低，直接帶來更高的功率密度和更低的開關損耗。這打破了部分觀點中“硅已接近極限”的判斷。

更值得關注的是封裝層面的創新。在低壓中間母線轉換器這類極端功率密度場景（1立方英寸承受 > 5000 W），對器件的導熱能力和尺寸提出苛刻要求。安森美在雙面冷卻、頂部冷卻及Source Down等先進封裝上進行了針對性優化，例如聲稱可將導熱率從常規的0.9提升至少5倍，并推出了適用于AI數據中心的Dual Cool 3×3 mm、5×6 mm等微型封裝。這些信息提醒設計者，在追求新材料的同時，不應忽略硅MOS在成本、成熟度和封裝多樣性上的優勢，尤其是在AI服務器中仍占大量份額的低壓大電流變換和熱插拔電路中。

需要注意，硅MOS與氮化鎵的競爭關系因具體頻率和拓?fù)洳煌悾荒芎唵握J(rèn)為硅在所有場景中都能保持競爭力。

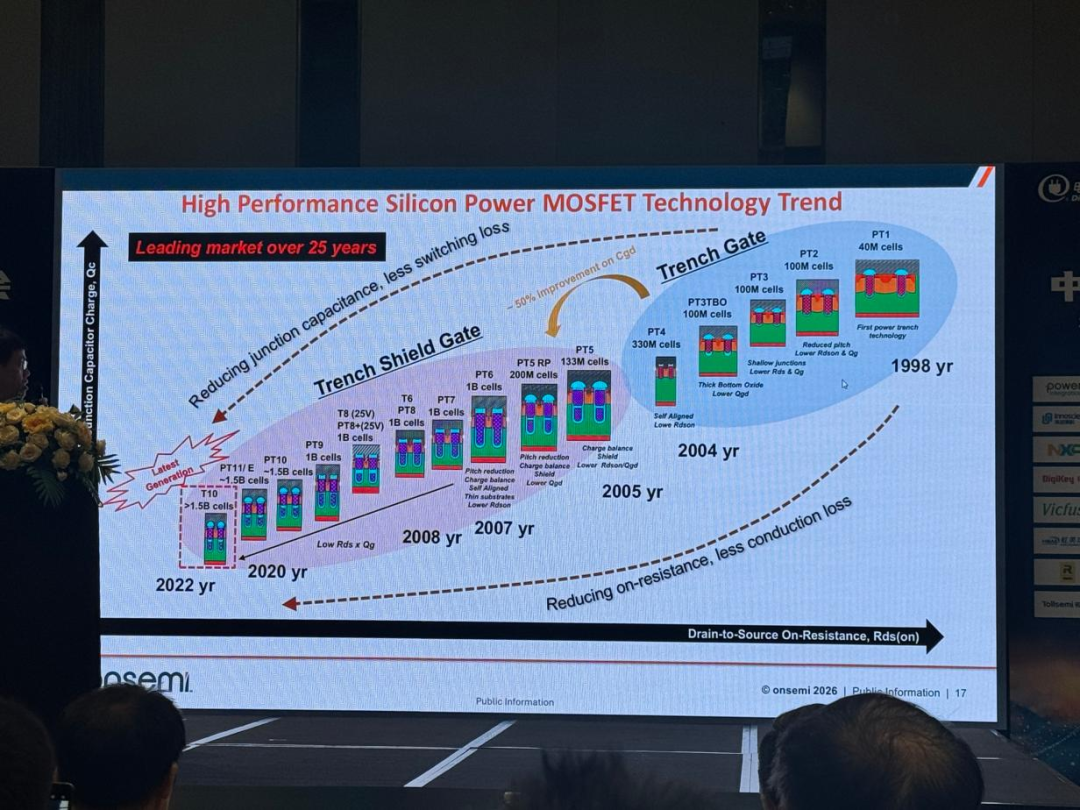

高性能硅功率MOSFET技術趨勢，含器件結構及單元密度演進圖

觀點3：第四代碳化硅JFET在軟開關應用中表現出比肩氮化鎵的高頻能力，同時在導通損耗和熱穩定性方面具有獨特優勢，可能成為800 V母線DCDC隔離變換器的理想原邊器件

碳化硅JFET是此次報告中重點強調的一個差異化產品。演講者明確指出，將變換器頻率推高至1 MHz通常是氮化鎵的傳統優勢區，但安森美基于第四代碳化硅JFET的方案同樣可以實現1 MHz原邊切換，并且性能極為優秀。

具體而言，碳化硅JFET在幾個關鍵指標上表現出色：比導通電阻（R_ds(on)）在同面積下優于其他功率器件技術，從而在軟開關LLC等拓?fù)渲写蠓档椭鲗?dǎo)性的導通損耗；體二極管正向壓降（V_F）僅為約1.2 V，而硅器件約為4 V，進而降低了死區時間內的柵極驅動損耗；極小的輸出電容（C_OSS）則加速了零電壓開關過程的建立。

另一個關鍵但不常被討論的優勢是熱穩定性。演講報告了一組對比數據：普通MOS器件的零溫度系數點通常在高電流密度區域，一旦工作點低于該點則處于正溫度系數區，便存在熱失控風險。而碳化硅JFET的這一轉換點極低，幾乎低了一個數量級，這意味著在實際工作電流區間內更容易維持負反饋的穩定狀態。對于高功率密度、散熱條件嚴苛的數據中心電源而言，這一特性能夠?yàn)樵O(shè)計者提供額外的安全裕量。

但該觀點也需與實際情況結合。演講者同時指出，碳化硅JFET可使用0—12 V的寬耐壓驅動，無需特殊驅動設計，這降低了替代門檻；然而作為一個相對較新的產品線，其市場接受度和長期可靠性數據相較于碳化硅MOS仍處于積累階段。當前第四代產品的規格（如最低R_ds(on)值）尚未完整公布，在具體設計中仍需參考廠商最新的數據手冊和參考設計。

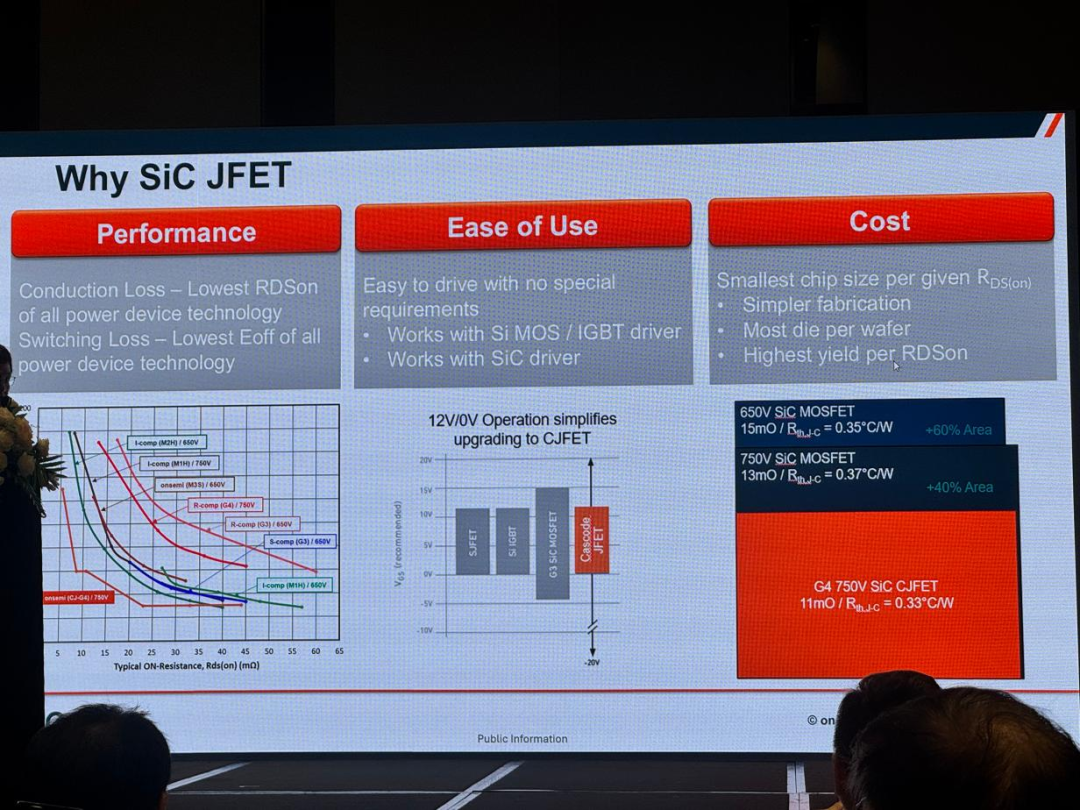

Why SiC JFET，展示導通損耗、開關損耗、易用性及熱敏性對比

觀點4：垂直氮化鎵（vGaN）器件在雪崩耐受和動態電阻退化方面取得突破，為解決高頻高電壓場景下的可靠性顧慮提供了新路徑，但2026年尚處于樣品階段

氮化鎵技術是當前行業關注焦點，但傳統水平結構氮化鎵在雪崩能力、動態電阻退化（電流崩塌）等方面存在固有弱點，限制了其在苛刻工業環境中的推廣。報告介紹了安森美一項重要的技術轉折——垂直工藝氮化鎵（品牌名為vGaN），并列舉了其獨有的特性：具備明確測量到的雪崩耐量，這打破了“氮化鎵無雪崩能力”的傳統認知；同時，在不同應力條件下，其動態電阻基本不隨時間發生漂移，解決了硅基氮化鎵常見的參數退化問題。此外，該器件可在10 MHz下穩定開關，短路耐受時間亦與IGBT相當，表明其兼顧高頻性能與魯棒性的潛力。

這一技術的工程意義在于：若vGaN能夠按計劃在2026年底提供樣品并于2027年實現量產，將使高壓氮化鎵器件更放心地進入汽車及數據中心等對可靠性要求極高的領域。尤其是在800 V母線架構中，高壓DCDC隔離變換器的原邊開關若采用兼具高頻與高可靠性的氮化鎵器件，可以將功率密度推向新的水平。

但此觀點顯然需要極為謹慎的引用。所有vGaN的特性均出自廠商演講，當前距離量產尚有距離，所宣稱的雪崩耐量、短路耐受時間等關鍵參數尚缺少第三方或客戶側的公開驗證數據。因此，該信息更適合作為技術路線追蹤的線索，而不應被當作已落地的工程選型依據。

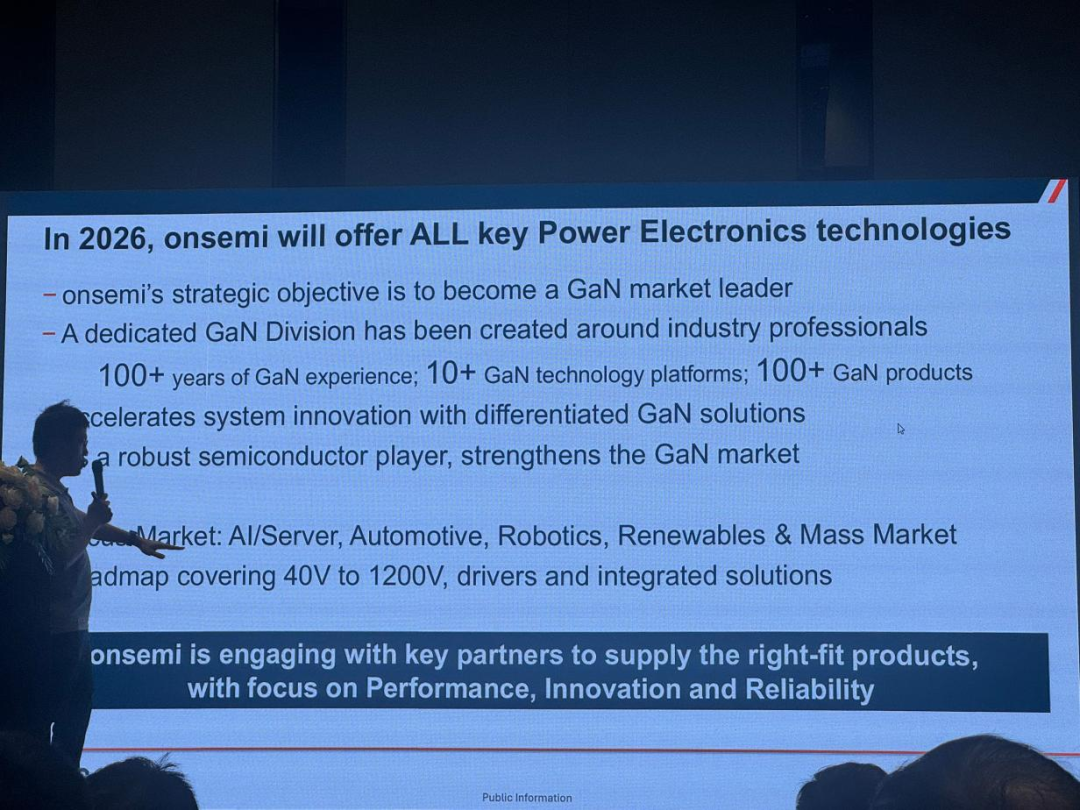

onsemi GaN戰略及vGaN差異化特性示意圖

四、綜合結論

本場報告最有價值的內容，在于它為AI數據中心電源設計者提供了一個從系統架構俯瞰器件選擇的清晰地圖。它不是孤立地介紹某一類功率半導體產品的參數，而是將硅、碳化硅、氮化鎵、碳化硅JFET等多項技術放在供電鏈路的不同位置，結合架構演化的時間軸加以討論。這種“架構—器件—時序”三維交叉的敘述方式，讓聽眾能夠理解不同技術方案在演進過程中的具體角色，而不僅僅是性能比較表上的數字。

報告補充的一個重要認知是：未來的數據中心電源方案并非由單一寬禁帶材料“贏家通吃”，而是多材料體系長期并存的格局。硅MOS仍在通過工藝微縮和先進封裝提升性價比；碳化硅MOS在未來一到兩年內仍是高壓整流和800 V母線的中堅力量；碳化硅JFET帶來了在軟開關高頻應用中與氮化鎵直接競爭的可能性；而垂直氮化鎵的可靠性突破則為更長遠的高壓、高頻方案打開了想象空間。這種“全材料覆蓋”的思路提示用戶，在制定器件選型策略時不宜過早收斂，應保持對多條技術路線的持續跟蹤。

對于實際工作而言，有幾個具體的方案和數據具備直接參考價值：一是800 V母線架構下從高壓PSU到IBC再到GPU供電的分級變換框圖與效率區間，可用于系統方案初期評估；二是針對51 V輸入的低壓熱插拔和中間母線轉換器中對80 V、100 V硅MOS及100 V、150V氮化鎵的推薦，這對當前仍在大量使用的51 V供電系統優化具有現實指導意義；三是碳化硅JFET在軟開關LLC中以及極低的零溫度系數點等優勢，可以作為評估新型拓?fù)涫欠襁m配的參考維度。

同時，報告中的某些信息仍需謹慎對待。關于800 V終極架構及其93%的機架系統效率目標，演講者明確表述為“英偉達比較終極的一個目標”，這意味著該方案目前仍處于概念或早期研發階段，并非已有成熟實施方案。對于碳化硅JFET和vGaN氮化鎵器件所宣稱的優異性能，尤其是十兆赫茲開關和高雪崩耐受等，應結合器件數據手冊和可靠性測試報告進一步核實，而不應直接作為設計輸入。

用戶最值得帶走的結論是：AI數據中心電源已進入架構劇烈變動期，器件選型不再是簡單的參數對比，而是需要建立在對供電架構演進方向的判斷之上。在這個時間窗口內，理解800V母線趨勢、把握多材料器件組合邏輯、關注碳化硅JFET和垂直氮化鎵等新技術的成熟節奏，是形成有競爭力電源方案的關鍵。
