多維科技高精度TMR角度傳感器芯片TMR3015系列產品采用雙半橋結構設計，由四個高靈敏度TMR元件組成，是模擬角度傳感器芯片，可在較寬的工作磁場范圍（200Gs～800Gs）內保持穩定的輸出。配合合適磁路與閉環系統設計，可助力系統實現微米級重復定位。

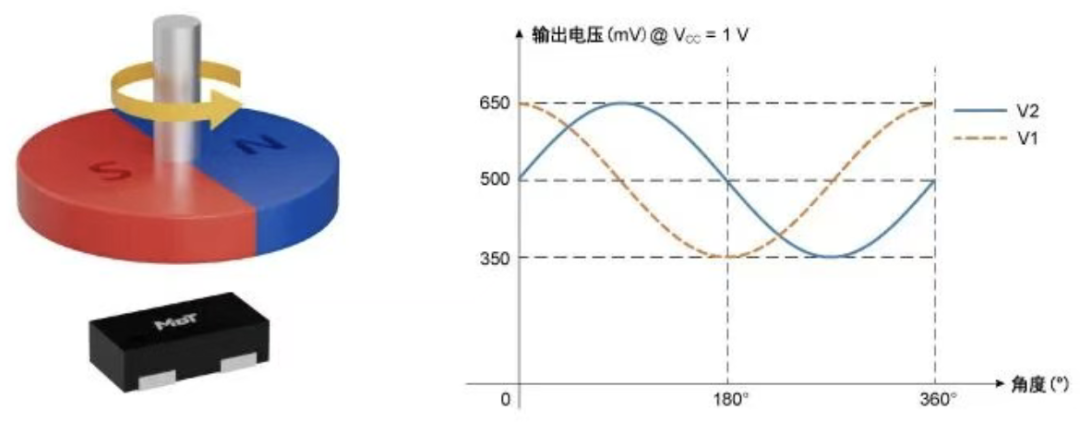

TMR3015原理圖&輸出曲線圖
在電性能方面，該系列角度傳感器芯片支持3V～5.5V寬電壓供電。該系列芯片的電橋電阻溫度系數典型值為-0.05%/℃，峰值電壓溫度系數典型值為-0.13%/℃，可確保在-40℃～85℃的寬工作溫度范圍內角度測量的準確性與一致性。這一優異的溫度穩定性使其在電機溫升、環境溫度變化劇烈的應用場景中依然能夠保持可靠的角度反饋。
該系列角度傳感器芯片提供了三種封裝的型號供選型，可滿足不同應用場景的組裝需求。TMR3015D采用DFN4L（0.8mm × 0.4mm × 0.23mm）封裝，TMR3015F采用DFN4L（1.6mm × 1.6mm × 0.5mm）封裝，TMR3015S采用SOT23-5封裝。其中，TMR3015D為超小封裝尺寸，適配高密度緊湊設計，為空間受限的便攜設備、微型電機及高密度PCB布局和輕薄化產品設計提供了理想的型號尺寸。

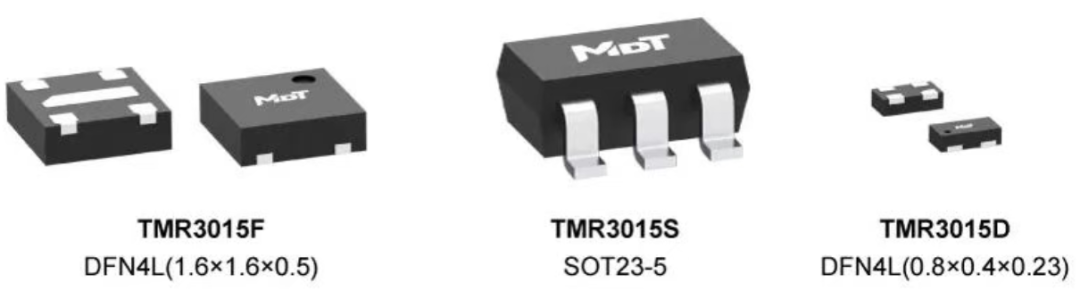

TMR3015封裝圖
TMR3015系列產品特性：
- 寬工作電壓范圍：工作電壓3 V ~ 5.5 V
- 正弦、余弦單端輸出
- 優越的溫度穩定性：使用溫度-40℃～85℃
- 允許較大的測量間隙
- 超小尺寸封裝：DFN4L（0.8mm × 0.4mm × 0.23mm）
目前，多維科技TMR3015已進入穩定量產和批量供貨階段，可提供樣品及并協助客戶快速完成設計導入。
