從芯片資源解析、層次化原理圖，到LPDDR4等長與眼圖仿真，一次走完整個高速PCB項目。

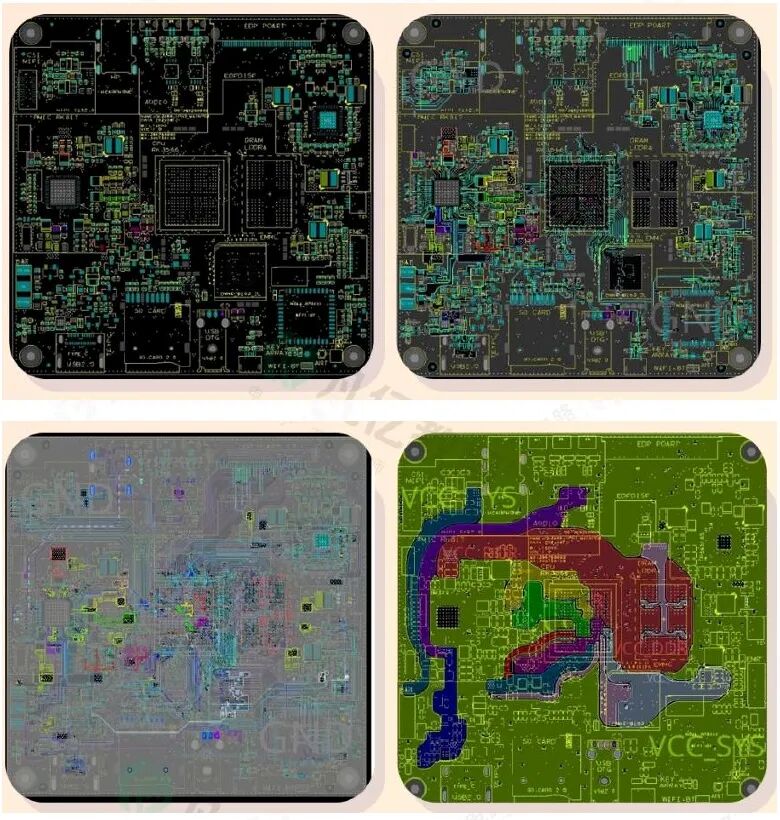

RK3588八層板項目視圖：器件布局、多層走線與功能分區

01  行業正在變：高速PCB進入“系統協同”階段

嵌入式平臺正同時朝更高算力、更快接口和更緊湊尺寸演進。DDR、PCIe、HDMI、多路電源與密集BGA共同出現，問題也從“能不能連通”升級為“時序有沒有余量、回流是否連續、眼圖能否過關”。企業需要的已不只是軟件操作，而是讀規范、建約束、做實現、用仿真證明設計可靠的全流程能力。

02  四個常見痛點，很多人都卡在這里

痛點一：原理圖能畫，系統約束沒有被“翻譯”出來

高速項目不是照著參考設計連線。芯片的電源域、時鐘、復位、啟動配置、接口電氣標準，都要先轉成網絡分類和PCB規則。前期漏掉一個電源域或差分關系，后面再精細的布線也難以補救。

痛點二：只盯長度，不理解“電氣等時”

LPDDR4的難點不只是把數字拉成一樣。不同層的傳播速度、過孔、封裝延遲、蛇形線耦合，都會改變真實時延。課程資料給出的等長控制目標為±50 ps，這要求工程師從時間關系出發，而不是機械追求幾何長度。

痛點三：規則通過，卻不知道信號有沒有余量

阻抗突變、參考面切換、過孔殘樁和鄰線串擾，未必都能被常規DRC識別。沒有S參數、IBIS模型和眼圖分析，很多判斷只能停留在經驗層面。

痛點四：會做板，不會形成可復用交付

真正的工程交付不只是一個.brd文件，還應包括原理圖、約束、疊層與阻抗說明、仿真條件、DRC記錄和生產文件，否則經驗很難復盤與遷移。

從軟件操作到工程復盤：項目制訓練強調邊做邊校驗

03  一條可落地的學習路徑：從“會畫”走向“會驗證”

但凡億教育的《8層RK3588高速PCB設計與仿真全精通課程》可以提供一條可落地的學習路徑，讓你從“會畫”走向“會驗證”！

第一步：先把芯片資源變成系統設計約束

圍繞RK3588整理接口拓撲、12組獨立供電、時鐘復位與啟動配置；為每一類高速網絡明確拓撲、阻抗、長度和參考平面要求。先建立約束地圖，再開始畫原理圖。

第二步：用八層疊層和布局規劃通道

信號層、電源層和地層的組合，決定阻抗與回流。布局時先固定主控、LPDDR4、PMIC和高速連接器，再處理BGA扇出、0.4 mm孔設計與電源分區。疊層先行、布局定通道、布線做實現，是高速板更穩妥的順序。

第三步：把LPDDR4和差分規則真正落進數據庫

課程項目覆蓋LPDDR4 1600 Mbps，以及PCIe 2.0 5 GT/s、HDMI等接口。通過Cadence Allegro X23.1完成層次化原理圖、差分對匹配、阻抗管理、等長與DRC排查，讓規則從文檔要求變成可執行約束。

第四步：用Sigrity把經驗變成證據

在Sigrity X23.1中進行阻抗、串擾與S參數分析，并結合IBIS模型完成LPDDR4眼圖評估。發現問題后，再回到疊層、間距、過孔、端接或驅動設置中修改，形成“設計—仿真—優化—再驗證”的閉環。

凡億教育《8層RK3588高速PCB設計與仿真全精通課程》的關鍵詞

04  為什么用RK3588做完整項目，而不是只講零散技巧

課程以RK3588處理器為核心，把多個外設接口、多組供電、LPDDR4、PCIe與HDMI放進同一塊八層板，足以暴露資源沖突、通道擁擠、回流中斷和建模問題。資料包含37節實戰內容、150GB視頻與工程資源，并配套原始工程文件和仿真模型庫。重點不是背參數，而是掌握“讀芯片、建約束、做版圖、驗裕量、出資料”的可遷移方法。

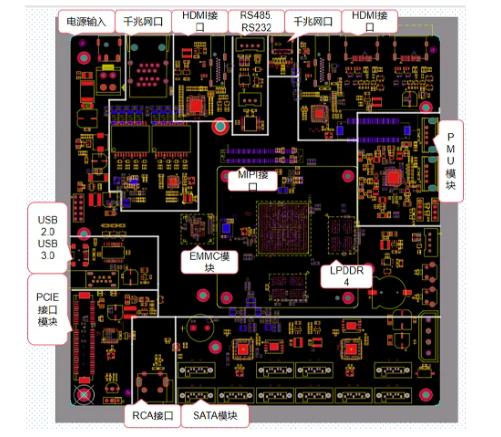

凡億教育《8層RK3588高速PCB設計與仿真全精通課程》作品成品

05  從四層板跨到高速平臺，你真正要補的是“閉環”

如果你已經會畫原理圖、會布普通多層板，卻在DDR等長、BGA扇出、阻抗控制或眼圖仿真前停住，那么下一步不應繼續收集零散技巧，而應完整做完一個項目。因為只有走過從芯片解析到生產交付的全過程，才知道每條規則從哪里來、在哪一步落實、最后如何驗收。

高速PCB沒有一條萬能線寬，也沒有一套可以復制到所有平臺的等長數字。真正可靠的方法，是讓每個參數有來源、每次修改有驗證、每份交付能復盤。
