兩根線電流一去一回，為何線纜仍會輻射？
差分電流能抵消，失衡后的同向電流卻會把整根線纜變成天線
去回線都有電流，只能證明差分通路存在。寄生電容、參考不連續和結構不對稱會讓兩根線的電流不再完全相等反向；剩下的同向分量沿線纜與機殼寄生路徑閉合，形成共模輻射。
一塊板單獨放在桌上測試正常，接上兩米線纜后，輻射頻譜突然多出明顯峰值。工程師看著兩根線很困惑：信號電流從一根出去，又從另一根回來，磁場不是應該抵消嗎？理想差分電流會抵消，但只要去回電流有一點不平衡，剩下的同向電流就會變成共模。
線纜長度遠大于板內回路，很容易成為高效輻射結構。本文不展開所有線纜整改，只講差模怎樣轉成共模，以及怎樣用“整束夾住”的電流測量把它與正常負載電流分開。
一去一回為什么還會剩下同向電流？

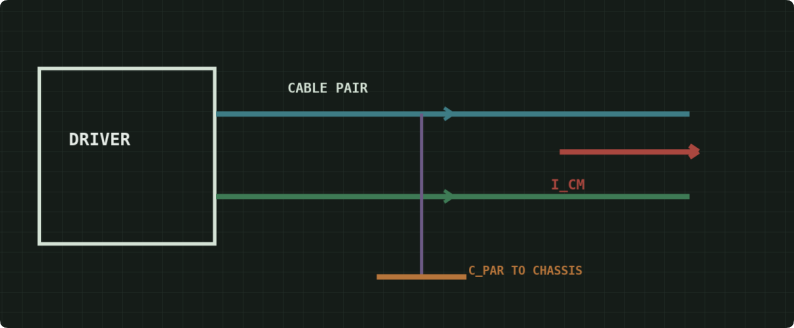

理想雙線中，去電流與回電流大小相等、方向相反，遠場能部分抵消。現實系統里，兩根線對機殼、地平面和周圍結構的寄生電容不同，驅動與負載也不完全對稱。
差出來的那一小部分電流會沿兩根線同向流動，再通過機殼、保護地、設備間寄生電容或其他線纜返回源端。它不再局限在雙線之間，因此擁有更大的輻射尺度。

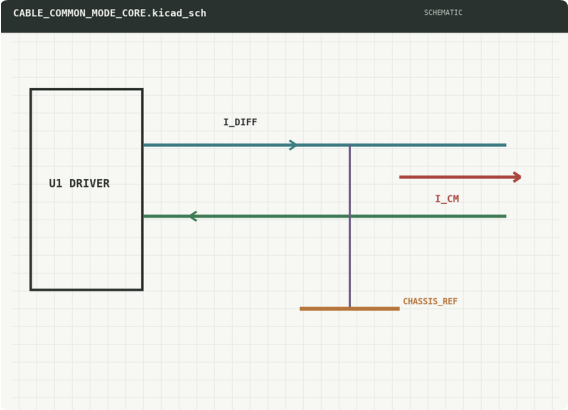

圖1 差分去回電流與機殼寄生共模路徑
為什么很小的共模電流也值得盯？
資料中的共模輻射關系把有效頻率、共模路徑長度和電流同時列為關鍵量。線纜一旦變長，即使共模電流只占總電流很小一部分，也可能比板內短小差分回路更會輻射。
所以“負載電流只有幾十毫安”不能直接推出輻射小。共模輻射看的是失衡后流向空間參考的那部分電流，以及線纜在目標頻段的電氣長度。

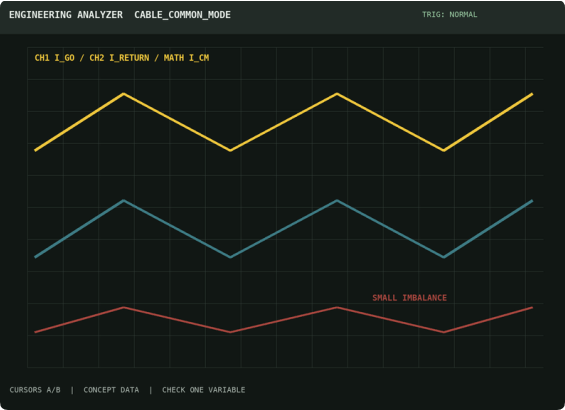

圖2 去電流、回電流與共模剩余量的通道對照
線纜輻射的關鍵不是總負載電流多大，而是有多少電流沒有沿預期回線回來。
整改應該先對稱，還是先套磁環？
若共模來自連接器處參考突變、屏蔽層懸空或回流被迫繞路，先恢復短而對稱的回流通常更根本。讓去回路徑靠近、參考連續，并在機殼入口建立明確的高頻連接。
共模扼流圈或磁環可以給同向電流增加阻抗，卻不會修復板內差分信號本身的參考問題。器件放錯位置、寄生電容繞過磁性器件時，效果也可能很有限。
· 結構動作：縮小去回距離，減少連接器處不對稱。
· 參考動作：讓屏蔽或機殼連接在入口形成短高頻路徑。
· 濾波動作：在共模電流必經處增加阻抗，避免旁路耦合。
圖3 連接器、線纜與機殼高頻回流的板級檢查
只夾一根線，探頭讀到的是負載差分電流與共模電流的疊加。把完整去回線束一起穿過電流探頭，方向相反的差分電流會在探頭中抵消，剩下的讀數更接近共模分量。
固定軟件、負載、線纜長度和擺放，只改變一個高頻回流連接，或在入口增加共模抑制，再比較整束電流與輻射峰值。兩者同頻下降，整改證據才更完整。
1. 整束夾住讓差分分量在探頭中相消。
2. 鎖定頻點同時記錄共模電流和輻射峰。
3. 只改一處回流連接、磁性器件或線纜結構三選一。

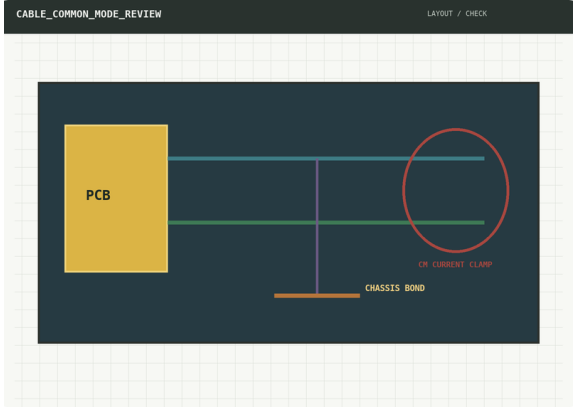

圖4 整束共模電流探頭與線纜回流檢查
兩根線都有去回電流，并不保證所有電流都在雙線之間閉合。結構不對稱和寄生路徑會把一小部分差模電流變成同向共模電流，長線纜再把它輻射出去。
檢查動作是把整束線一起夾進共模電流探頭，固定頻點只改一處回流。你的輻射峰是在換線纜長度、改變機殼連接，還是移動磁環后變化最大？
