頻繁雜亂的鳴笛聲，不但給周邊居民的生活質量造成很大影響，而且增加了駕駛員的疲勞，影響行駛安全，并使乘客和行人在出行時倍感煩躁不安。在大多 數城市的道路上，時常出現禁止鳴笛的標志，然而并不是所有人都能自覺地遵守 規則，對鳴笛之人進行適當?shù)奶幜P是確保這項規定能夠順利實施的必要舉措。
我們決定利用麥克風陣列獲取聲音信號，使用 FPGA 技術計算聲音的位置， 使用 OPENMV 實現圖像的抓拍，最終實現對鳴笛車輛的準確定位。
本作品實際應用前景廣泛。
用于民用領域：在交通監控中，對違規鳴笛的車輛進行定位并拍照取證，提高監控效率；在音視頻會議系統中，采集會議發言人的語音信號，并進行實時處 理來確定發言人的當前位置坐標；在安防系統中，利用聲源定位系統來輔助傳統 攝像頭，從而調整監控方向，彌補了普通的運動識別在光線昏暗條件下的不足， 提升安防效果；等等。
用于軍事領域：既可以有效的發現敵方目標所在的位置，又可以充分的隱藏 自身。
（1）采用麥克風陣列來獲取聲音信號 相較于傳統麥克風，麥克風陣列具有空間選擇性，能明顯抑制干擾；可以用 于獲取多個聲源或移動聲源信號，也可以用在一些特殊場合，該系統對于遠處和 近處的聲源，均可以正常工作。
（2）利用 FFT 算法和 CORDIC 算法計算相位 前者是離散傅氏變換（DFT）的快速算法，是有限長序列傅里葉變換的有限 點離散采樣，從而實現了頻域離散化，使頻域采樣按照數字運算的方法進行。后者是一個“化繁為簡”的算法，將許多復雜的運算轉化為一種“僅需要移位和加 法”的迭代操作。
（3）用 verilog 語言編碼并利用 FPGA 實現 本作品用 FPGA 作處理器處理聲音信號，利用了 FPGA 硬件并行的優勢，在 每個時鐘周期內完成更多的處理任務，超越了數字信號處理器的運算能力。
（1）完成對實驗室等室內環境的靜止的鳴笛聲源定位，并用攝像頭以及舵 機云臺對鳴笛者進行抓拍，抓拍成功率超過 90%，并且每次抓拍得到的鳴笛者偏 離照片中心不超過 50%.
（2）完成對實驗室等室內環境的緩慢移動的持續鳴笛聲源定位，并用攝像 頭以及舵機云臺對鳴笛者進行跟拍，跟拍成功率超過 90%，并且在跟拍過程中攝 像頭內不丟失鳴笛者圖像。
（3）完成對實驗室等室內環境的快速移動的持續鳴笛聲源定位，并用攝像 頭以及舵機云臺對鳴笛者進行跟拍，跟拍成功率超過 80%，并且在跟拍過程中攝 像頭出現鳴笛者的時間超過跟拍總時間的 80%.
（4）對上述指標（1）中的抓拍在鳴笛開始的 0.5 秒內完成抓拍
（1）所有過程完全采用數字化的信號處理方式，所有通信均為數字通信， 所有處理的信號都為數字信號，相比于易受各種干擾的模擬信號系統，數字信號 處理抗干擾能力更強，通過多路信號并行處理來實現。
（2）利用了 FPGA 硬件并行的優勢，打破了順序執行的模式，在每個時鐘周 期內完成更多的處理任務，超越了數字信號處理器（DSP）的運算能力。通過使 用盡可能多的麥克風通道，來提高定位的精確度。
（3）FPGA 良好的運算性能允許建立實時性良好的定位系統，可以做到追蹤 高速行駛的鳴笛汽車。
（4）本項目將定位的空間由原有的二維空間拓展為三維空間，提高了追蹤 定位的靈活性和準確性。

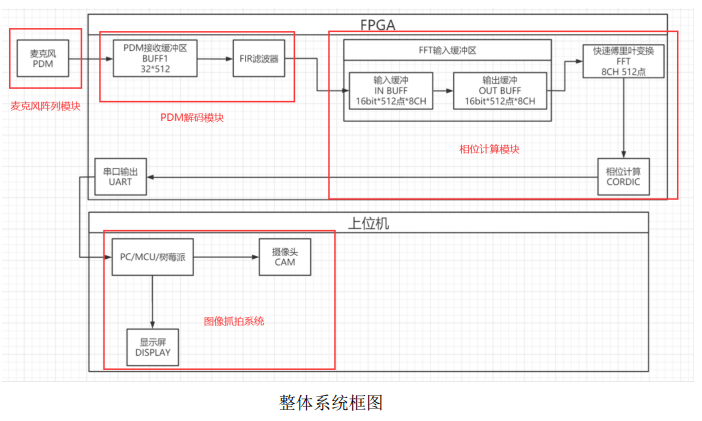

system_diagram 本系統由聲源定位系統和圖像抓拍系統兩部分組成，其中聲源定位系統 由麥克風陣列模塊、PDM 解碼模塊、相位計算模塊組成，后兩個模塊通過 FPGA 板實現，圖像抓拍系統通過 OPENMV 實現。
聲源產生聲音信號，傳送給麥克風陣列，編碼產生 PDM 波，再通過接收 PDM 波的緩沖區，送入高階 fir 濾波器實現對 PDM 的解碼，然后將結果傳入 相位計算模塊，即先通過 FFT 算法進行頻譜分析，再利用 CORDIC 算法計算 相位得到聲源的坐標，最后通過基于 OPENMV 的圖像抓拍系統顯示聲源位置 并抓拍。

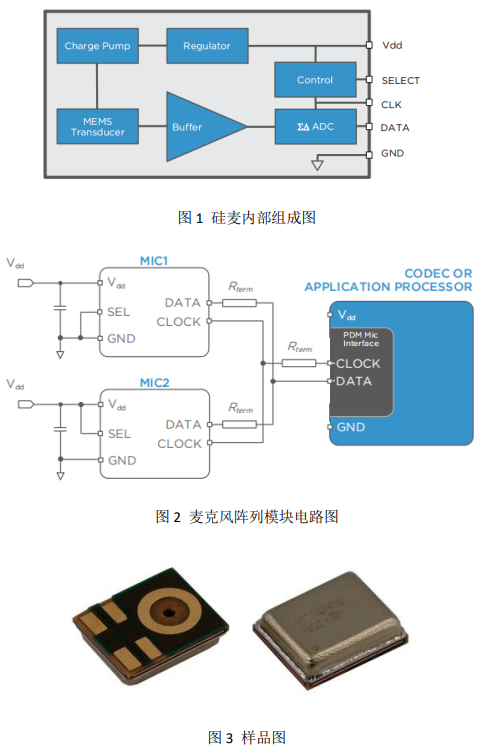

我們用到的硅麥型號為 SPW0690LM4H-1，這是一種小型、高性能、低功耗， 底部端口硅數字麥克風與單位 PDM 輸出。包括一個聲傳感器，一個低噪聲輸入緩沖器和 sigma-delta 調制器。
它具有的特性：低失真/高 AOP、高信噪比、低功耗模式下低電流消耗、平 坦的頻率響應、高驅動能力、射頻屏蔽、支持雙多路通道、極穩定的性能、全指 向性等等。在采集聲音方面，在很寬的頻帶內增益保持一致，高保真的采集語音 信號，靈敏度高，能夠檢測到環境中微弱的聲音信號。它的全指向性可以拾取各 方向的聲音，對來自四面八方的聲音同樣敏感，特別適合用在本項目中。

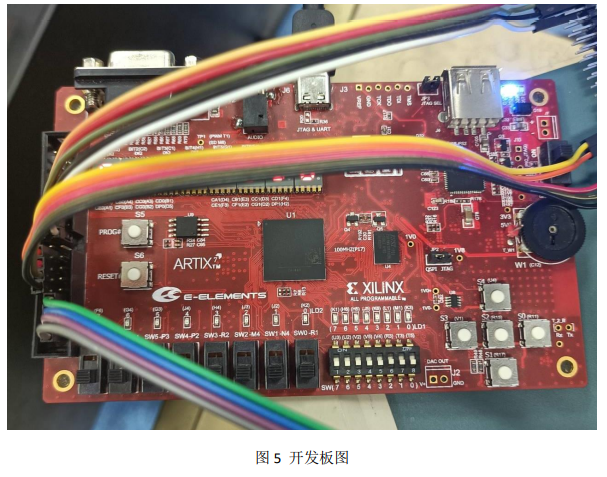

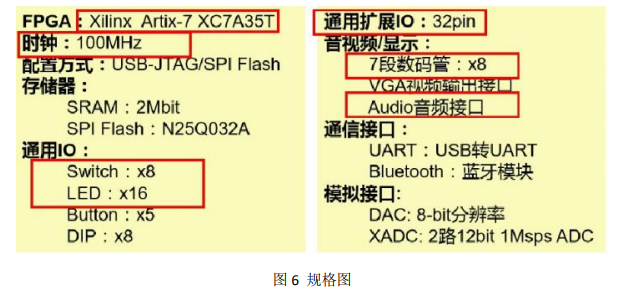

本作品使用 Ego1 開發板作為處理器，型號為 Xilinx Artix-7 系列的 XC7A35T-1CSG324C FPGA。

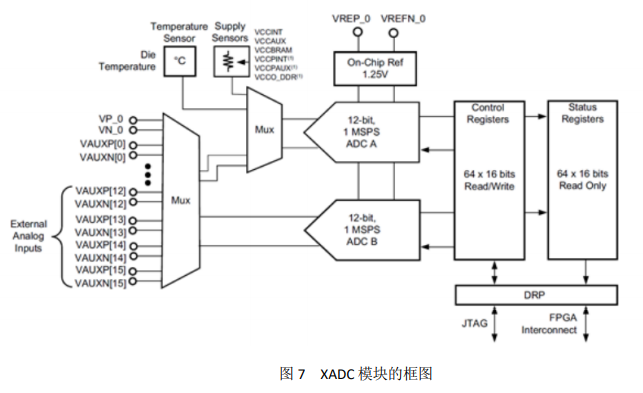

Xilinx 7系列的FPGA芯片內部集成了兩個12bit位寬、采樣率為1MSPS的ADC， 擁有多達 17 個外部模擬信號輸入通道，為用戶的設計提供了通用的、高精度的模擬輸入接口。
PDM 的解碼采用高階 fir 濾波器的算法。PDM 編碼雖然只有 0 和 1 兩種電平， 但 PDM 編碼保留了原始的未編碼數據的所有頻率分量，同時增加了高頻噪聲成 分 FIR 濾波器是數字信號處理系統中最基本的元件，它可以在保證任意幅頻特征的同時具有嚴格的線性相頻特性，其單位抽樣響應是有限長的，此系統穩定。根據自頂向下的層次化、模塊化的設計思想，將整個濾波器的設計劃分為多個模塊， 利用硬件描述語言 Verilog 進行各個模塊的功能設計，并用 Matlab 軟件設計 98階濾波器各抽頭系數。

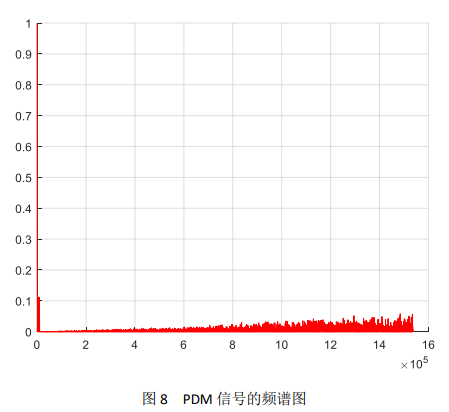

對 PDM 編碼進行傅里葉變換，得到的頻率響應如下圖：
由于聲音定位系統是為了得到人耳可分辨的聲音，或得到清晰的騎車?guó)Q笛聲音，并且人耳可以分辨的聲音頻率為 20-20000Hz，而高于 20000Hz 的聲音信號是我們不需要的，所以我們的低通濾波器的通帶頻率設置為 0-20000Hz，截止頻率設置為 48000Hz，阻帶頻率設置為 100000Hz。PDM 信號經過該濾波器， 不僅可以實現 PDM 信號向 PCM 信號的解碼，還順帶濾除了我們不需要的高頻聲音信號。

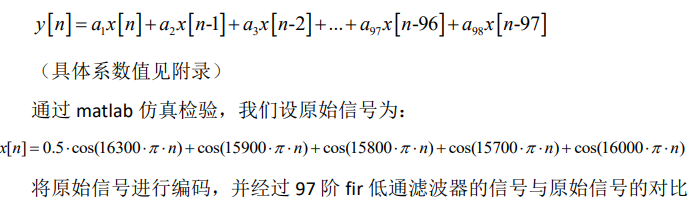

該 fir 濾波器的差分方程表達式為：

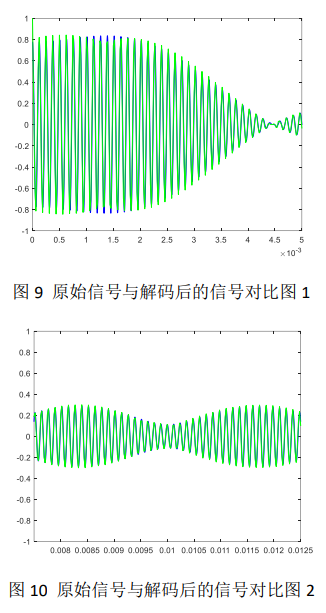

將原始信號進行編碼，并經過 97 階 fir 低通濾波器的信號與原始信號的對比圖如圖 9、10 所示，其中綠色的為解碼后的信號，藍色的為原始信號。
由圖可知，設計的濾波器較好的將編碼后的信號還原為原始信號，并且原始信號所包含的頻率分量受到的影響較小。
用 VIVADO 軟件編寫 verilog 語言實現該 97 階的數字濾波器，由于需要大量 的串行浮點運算，所以所消耗的時間較多，但通過硬件，可用并行運算進行處理。通過計算，我們?cè)O(shè)計的 97 階濾波器需要 97 個乘法器和 98 個加法器，具體代碼見附錄。
通過 FFT 算法進行頻譜分析
FFT 是離散傅氏變換（DFT）的快速算法，是有限長序列傅里葉變換的有限點 離散采樣，從而實現了頻域離散化，使頻域采樣按照數字運算的方法進行。

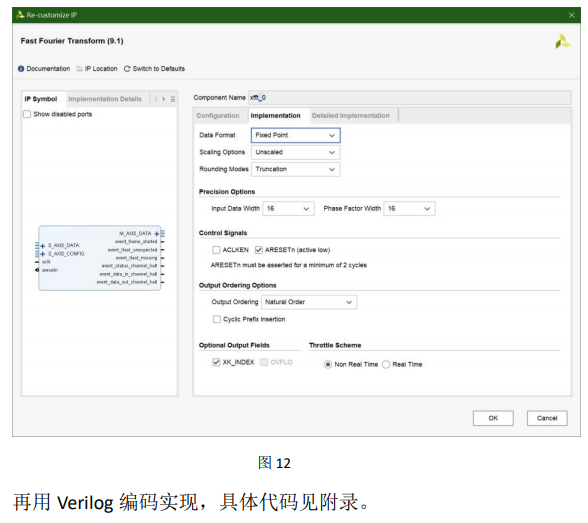

使用 Xilinx Vivado 內置的 Fast FourierTransform IP core 進行快速傅里葉變換， 配置使用 Radix-2 架構，使用 8 通道,每個通道一幀包含 512 個數據點。輸入的數據位寬為 16 位，輸出則采用 Fixed Point、Unscale，同時為順序輸出，配置如圖 12。
運用 CORDIC 算法計算相位
CORDIC 算法是一個“化繁為簡”的算法，將許多復雜的運算轉化為一種“僅 需要移位和加法”的迭代操作。

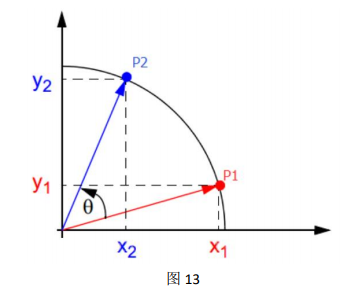

假設在 xy 坐標系中有一個點 P1（x1，y1），將 P1 點繞原點旋轉θ角后得到 點 P2（x2，y2）。
于是可以得到 P1 和 P2 的關系：

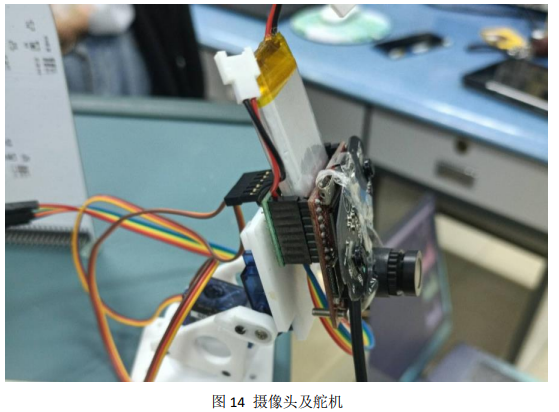

在本作品中，使用分辨率為 640*480 的以數字圖像傳感器為核心的攝像頭， 并使用具有角度不斷變化并可以保持的舵機，構成圖像抓拍系統。
OPENMV 通過接收 FPGA 串口發送的聲源位置信息，從而控制舵機轉向聲源 的方向，使得我們使用的攝像頭可以準確的對準聲源，并下達指令給上位機（PC） 進行拍照或錄像。照片將存儲在上位機的內存中。
（1）完成了在實驗室對靜止的鳴笛聲源進行定位，并用攝像頭以及舵機云 臺對鳴笛者進行抓拍，抓拍成功率超過 95%，并且每次抓拍得到的鳴笛者偏離照 片中心不超過 30%，抓拍延時在 0.5 秒以內。照片效果如下圖所示。
（2）完成對實驗室的快速移動的持續鳴笛聲源的定位，并用攝像頭以及舵 機云臺對鳴笛者進行實時跟拍，跟拍成功率超過 80%，并且在跟拍過程中攝像頭 出現鳴笛者的時間超過跟拍總時間的 95%，跟拍效果如下圖所示。
（3）上位機屏幕能夠?qū)崟r(shí)顯示攝像頭的情況，并且儲存了抓拍到的鳴笛者 照片，以及持續鳴笛跟拍的視頻。

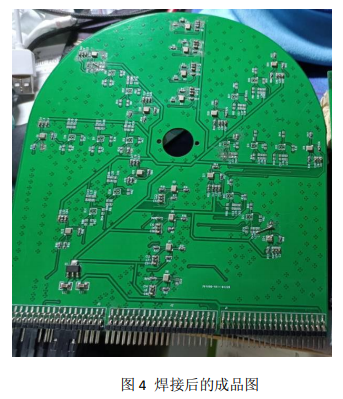

（1）我們使用的 4 路數字麥克風陣列 PCB 板預留了額外的 28 個空焊的麥克 風接口，可以擴展至 32 路。從而可以盡可能地減小數字麥克風接收的誤碼率， 并且再次提高定位的精度。
（2）我們用來控制舵機云臺的 OPENMV 擁有自帶的攝像頭，并且具有圖像 識別等功能，將來可以使用 OPENMV 進行圖像處理并配合聲源定位系統進行綜 合跟拍以及抓拍，從而提高跟拍的成功率以及抓拍的準確度。
（3）我們使用了高性能的上位機對跟拍和抓拍的圖像進行實時顯示，并保 存到上位機中。上位機將來可以對保存下來的照片進行二次分析，對抓拍到的車 輛進行車牌識別，并將違章記錄上傳到云端，并利用大數據進行監管，對一些違 章次數較多的車輛進行處罰。
（4）本項目使用到的 FPGA 芯片型號僅僅為 XILINX 的 A 系列入門級的 XC7A35T，如果更換為板載資源更多的型號，將會進一步提高聲源定位運算的速 度。
