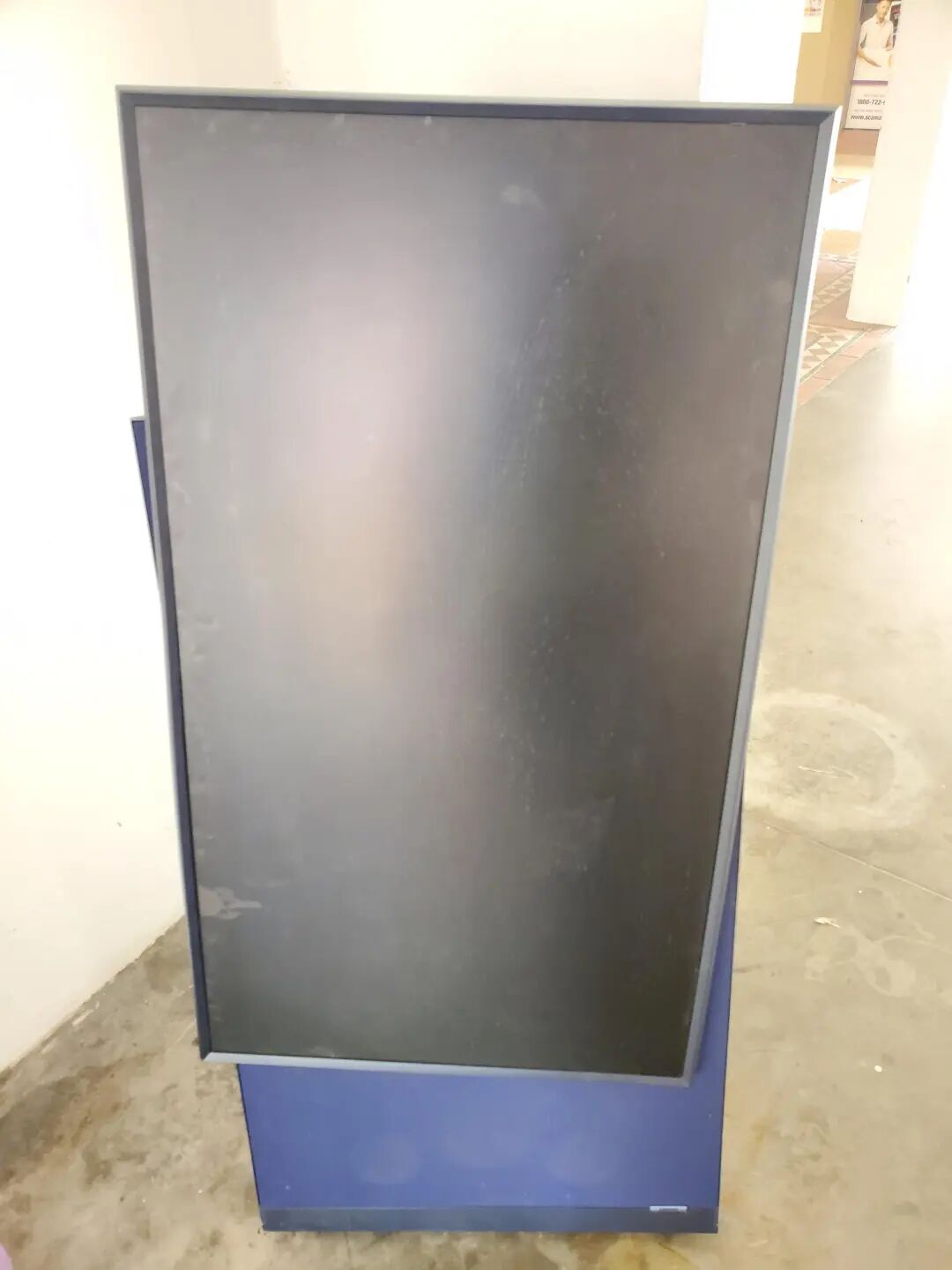

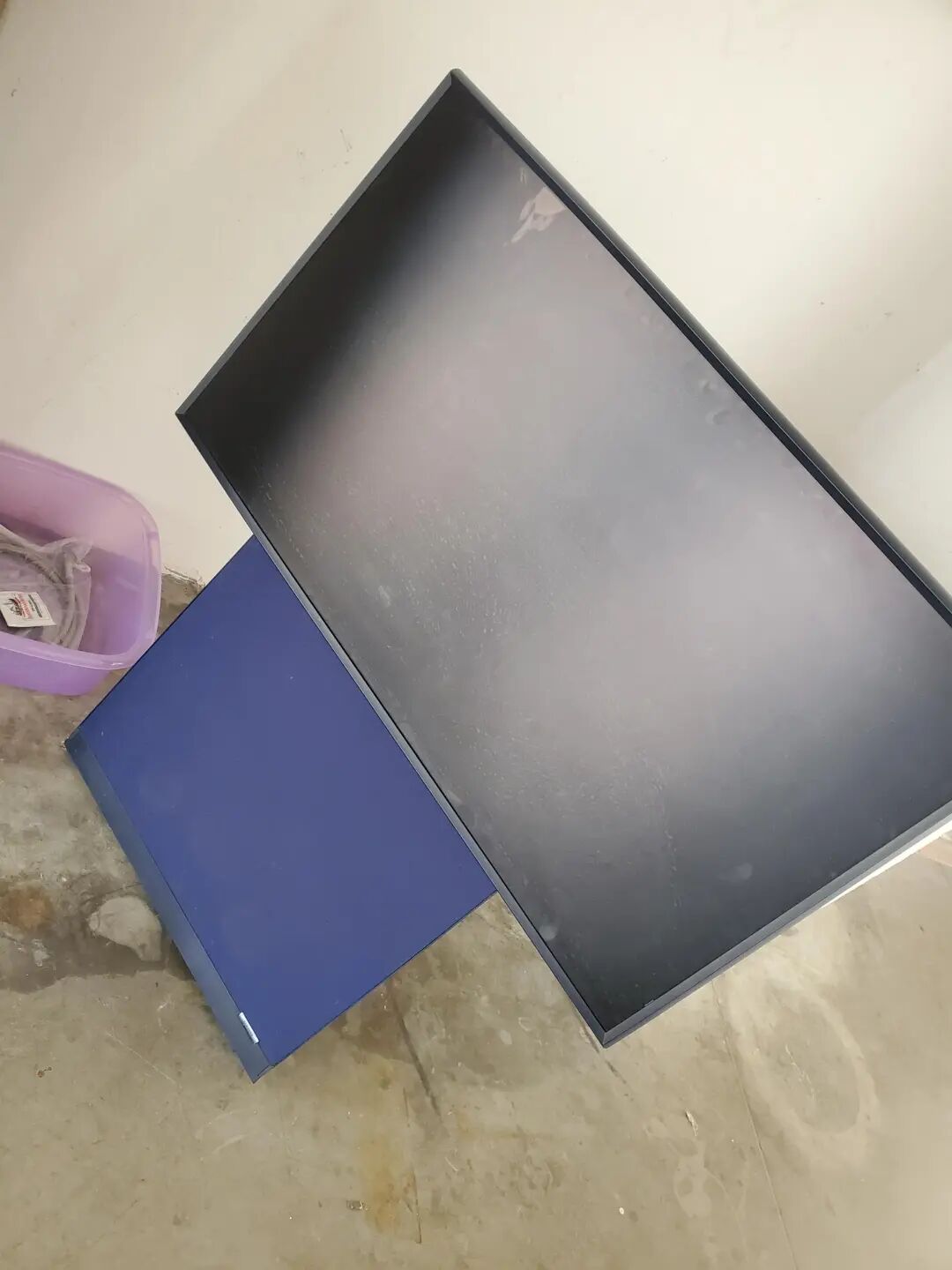

電視機、顯示器都已經拆過很多個了，不過，總有新奇的玩意被我遇見，乍一看還以為是個黑板呢，走進一看，是個顯示器。
我用手晃動一下，可以橫屏，這不比電視好玩多了。

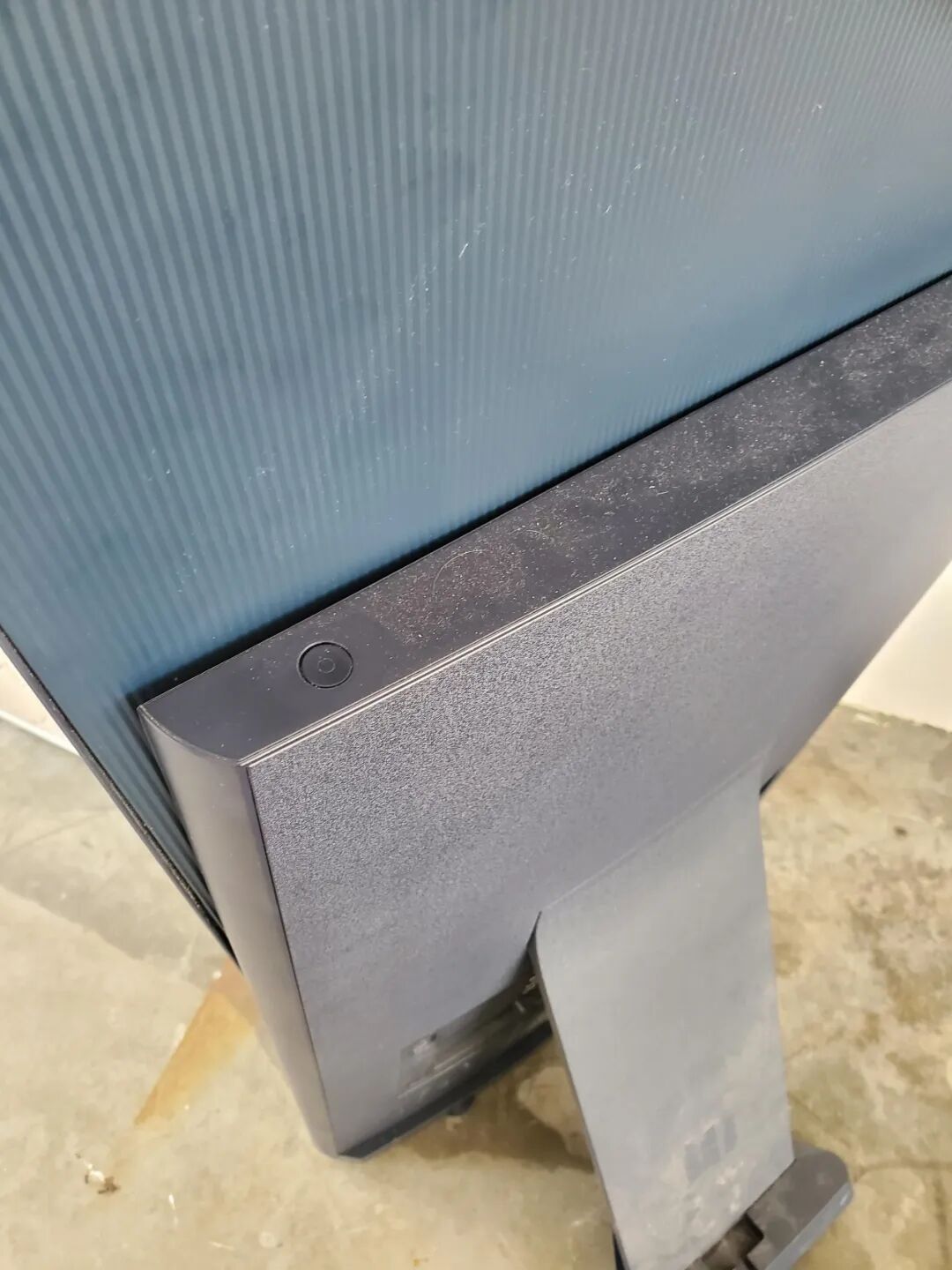

屏幕后面，右上角一個開機按鍵，不確定好壞，就當壞的拆，所以隨便拆。
看背后標簽，因為在支架里面，所以不好拍，看到三星，我就知道好玩意開始了，用料應該不錯。先看下標簽信息。

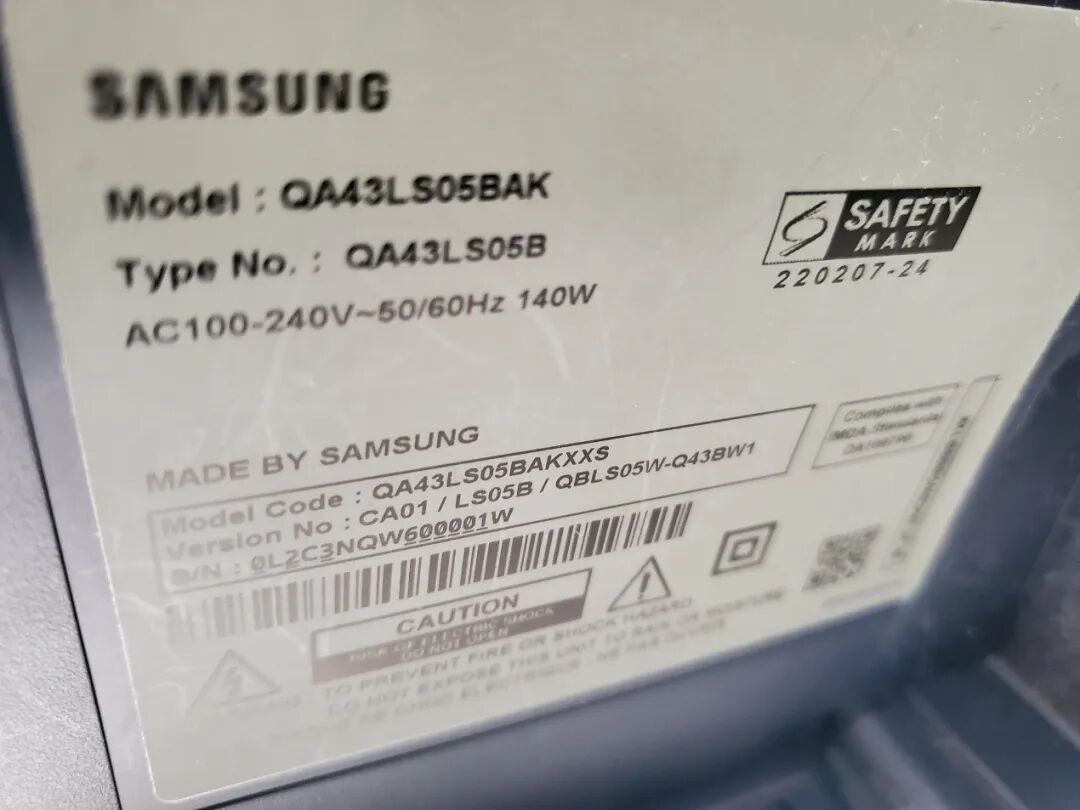

這是一張三星 2022 款 43 英寸 QLED The Sero（豎屏電視）的機身標簽，型號為 QA43LS05BAK，主要針對新加坡市場銷售；它支持 100-240V 寬電壓，額定功率 140W，并已通過當?shù)氐?SAFETY MARK 安全認證。
Model (型號): QA43LS05BAK
QA: 代表 QLED 系列。
43: 代表屏幕尺寸為 43英寸。
LS05: 這是三星的 The Sero (豎屏電視) 系列，該系列以底座可以旋轉、支持手機豎屏投屏為核心賣點。
BA: 通常代表 2022 年款型號（B 對應 2022，A 為系列細分）。
Model Code (完整型號代碼): QA43LS05BAKXXS
后綴 XXS 通常指代該產品針對 新加坡 (Singapore) 市場銷售。
S/N (序列號): 0L2C3NQW600001W
這是機器的唯一“身份證號”，保修時需要提供給客服。

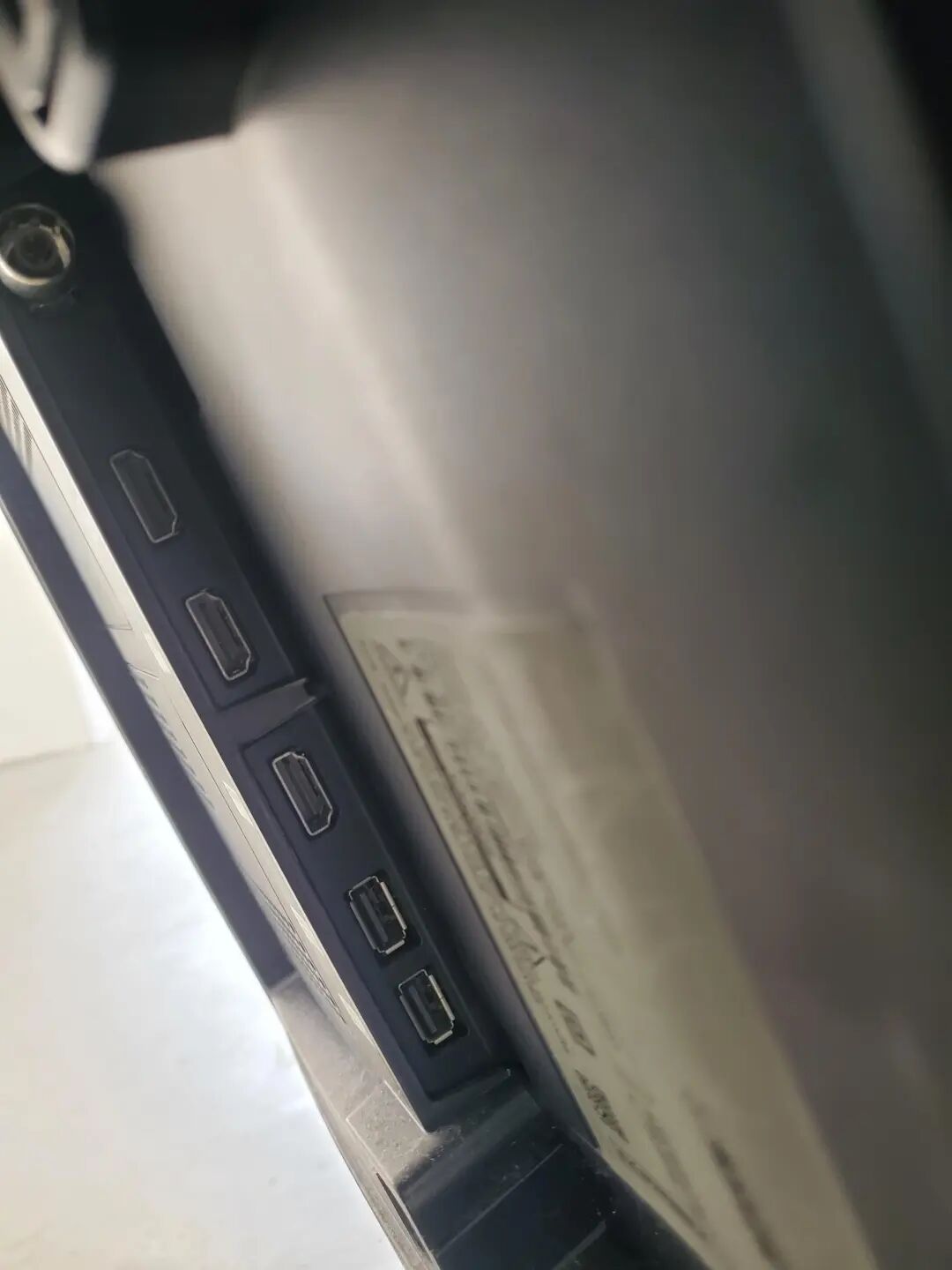

三星 The Sero 電視的側面接口面板，主要包含以下幾種：
HDMI 接口 (3個)： 從上往下數共有三個，用于連接機頂盒、游戲機（如 PS5/Switch）或電腦。其中通常會有一個支持 eARC/ARC，方便外接回音壁音箱。
USB 接口 (2個)： 最下方的兩個扁平接口，可插入 U 盤或移動硬盤播放視頻，也可以為流媒體播放棒（如 Chromecast）供電。
天線/有線電視接口 (1個)： 最上方圓形的金屬接口，用于連接室外天線或有線電視信號線。
手動打開橫屏，這個電視底座，是有四個輪子，可以移動的。

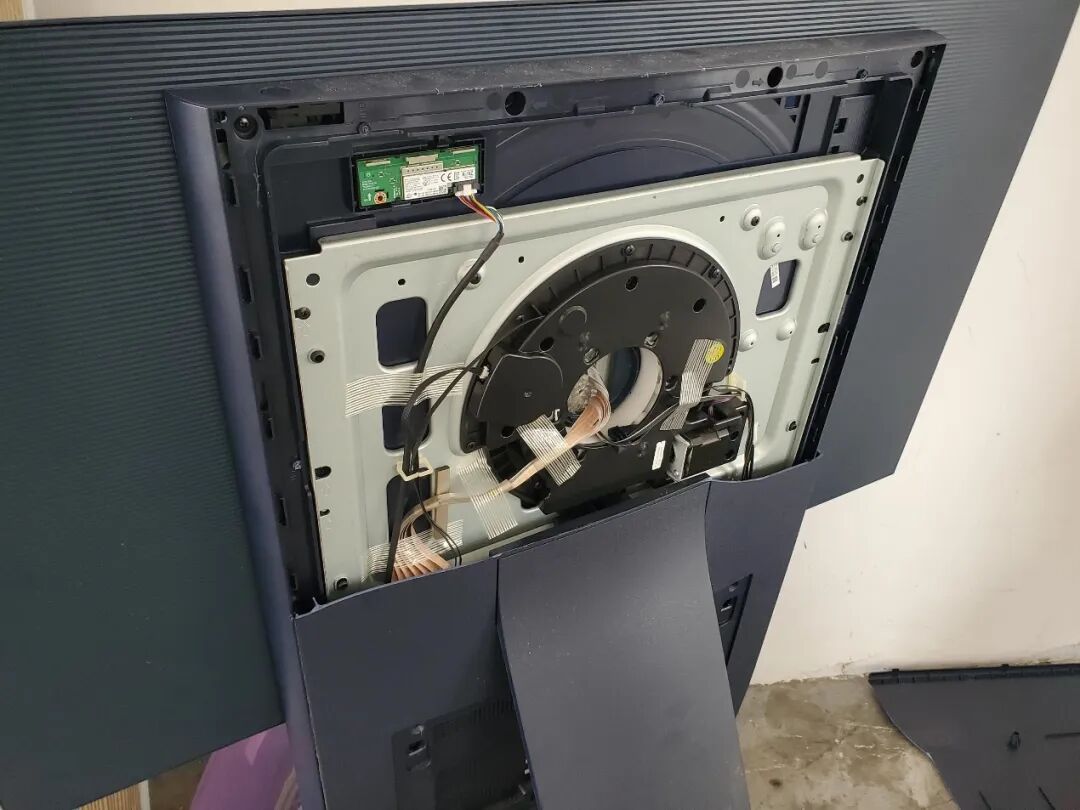

上方的殼子，用力就可以掰開，沒有螺絲，上段打開后，可以看到整個旋轉系統，與電視機的整個結構，繼續往下拆需要拆卸支架，支架底座非常重，估計里面增加配重，用來支撐電視機斜放的穩定性。

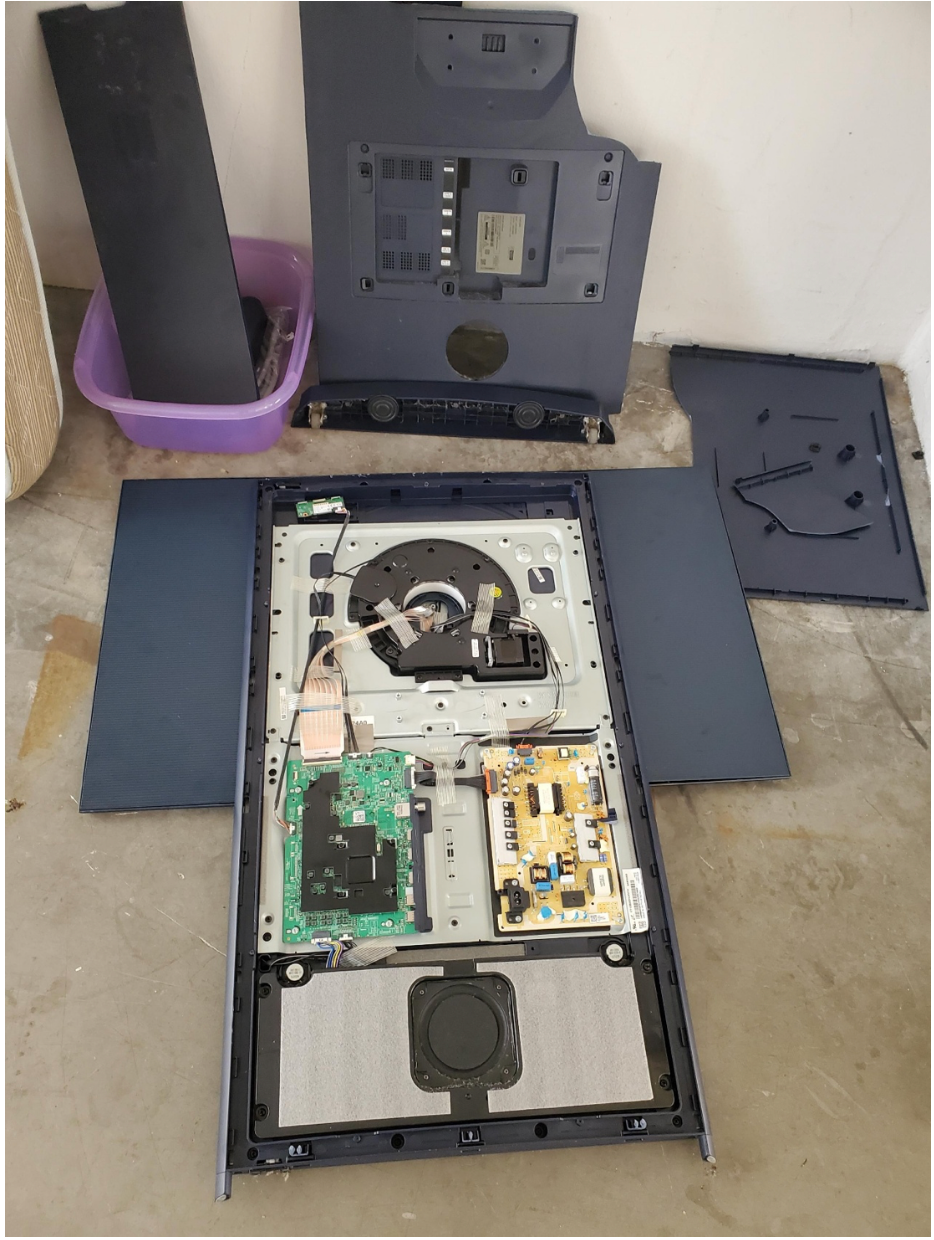

底座的后殼拆下來，丟到旁邊的盆里，底部后殼放到墻邊，就可以看到整個電視機內部結構了。

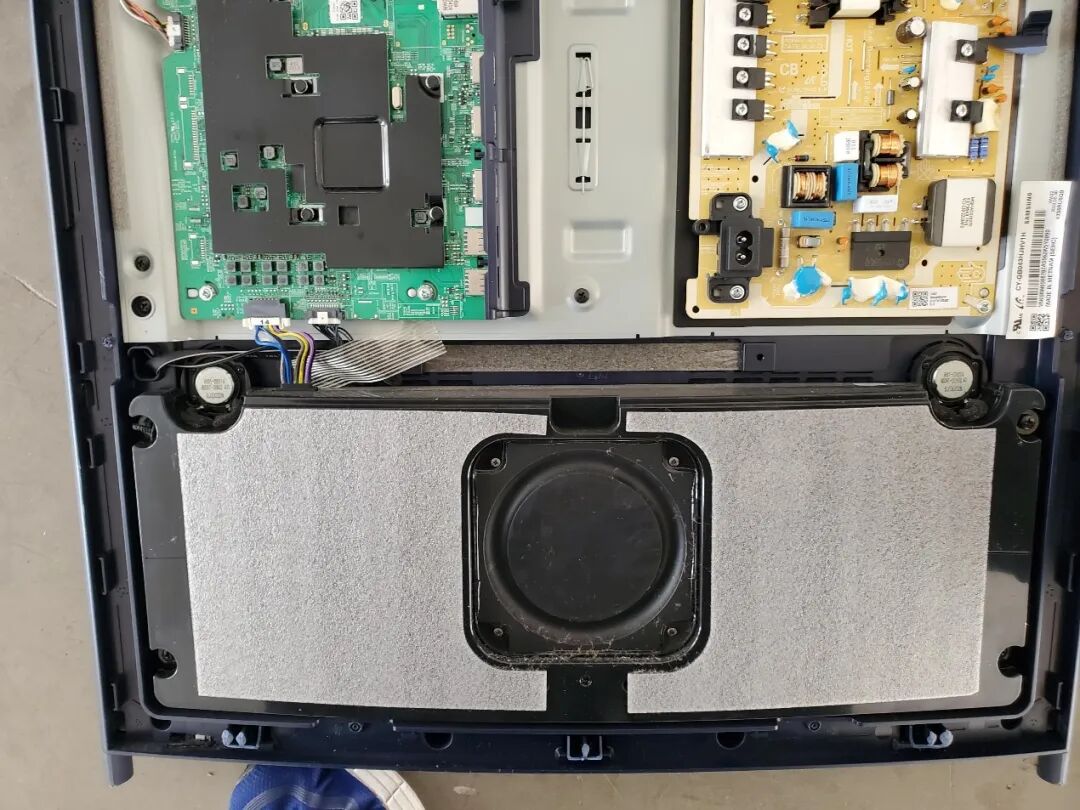

機械裝置 (中央圓形部分)： 這是該電視的核心，包含一個重型旋轉驅動馬達和齒輪組。它負責將屏幕在橫向（傳統電視）和縱向（手機鏡像模式）之間切換，復雜的排線通過中心軸以防止旋轉時纏繞。
主板 (左側綠色電路板)： 邏輯處理中心，集成了圖像處理器、HDMI/USB 接口和無線模塊。可以看到幾條寬排線（FFC）連接到上方的屏幕驅動電路，負責傳輸視頻信號。
電源板 (右側黃色電路板)： 負責高低壓轉換。它將 100-240V 交流電轉換為穩定的直流電，為主板、屏幕背光以及中間的旋轉馬達提供動力。
揚聲器系統 (底部大尺寸模塊)： 位于電視最底部的獨立音腔。相比普通電視，The Sero 的音響系統體積巨大，是一個 4.1 聲道 60W 的音響陣列，這解釋了為什么底部占據了這么大的空間。

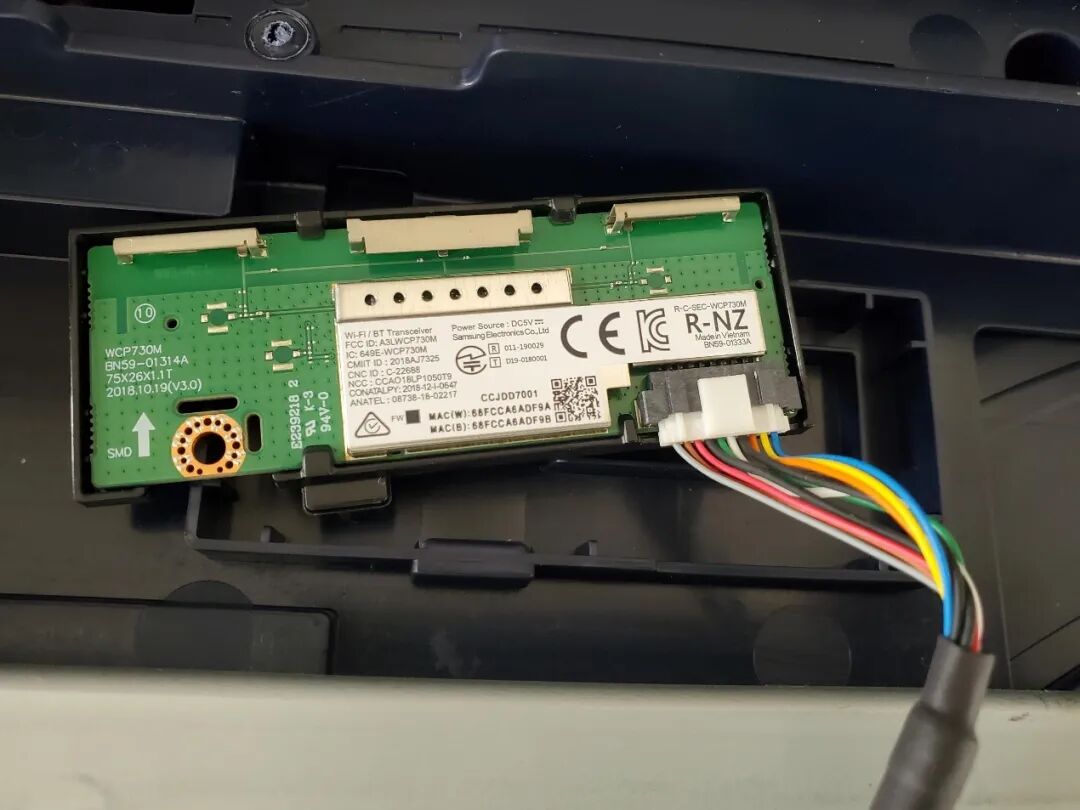

右上角是這臺電視的無線通信模塊，它是電視實現“聰明”功能的核心組件。簡單介紹如下：
核心功能： 這是一個二合一的 Wi-Fi + 藍牙 (BT) 收發器。它負責連接家里的無線網絡，并讓電視能與藍牙遙控器、耳機或手機（進行投屏控制）進行配對。
硬件型號： 模塊型號為 WCP730M（三星零件號 BN59-01314A）。這是一個非常成熟的模塊，廣泛用于三星的中高端機型中。
主要規格
Wi-Fi： 支持 802.11ac（Wi-Fi 5）雙頻（2.4GHz 和 5GHz），確保 4K 視頻流傳輸?shù)姆€(wěn)定性。
藍牙： 支持低功耗藍牙，用于喚醒電視和同步操作。
物理連接： 底部那根彩色的多芯線纜負責供電（DC 5V）和與主板的數據交換。
生產信息： 標簽顯示產地為越南（Made in Vietnam）。

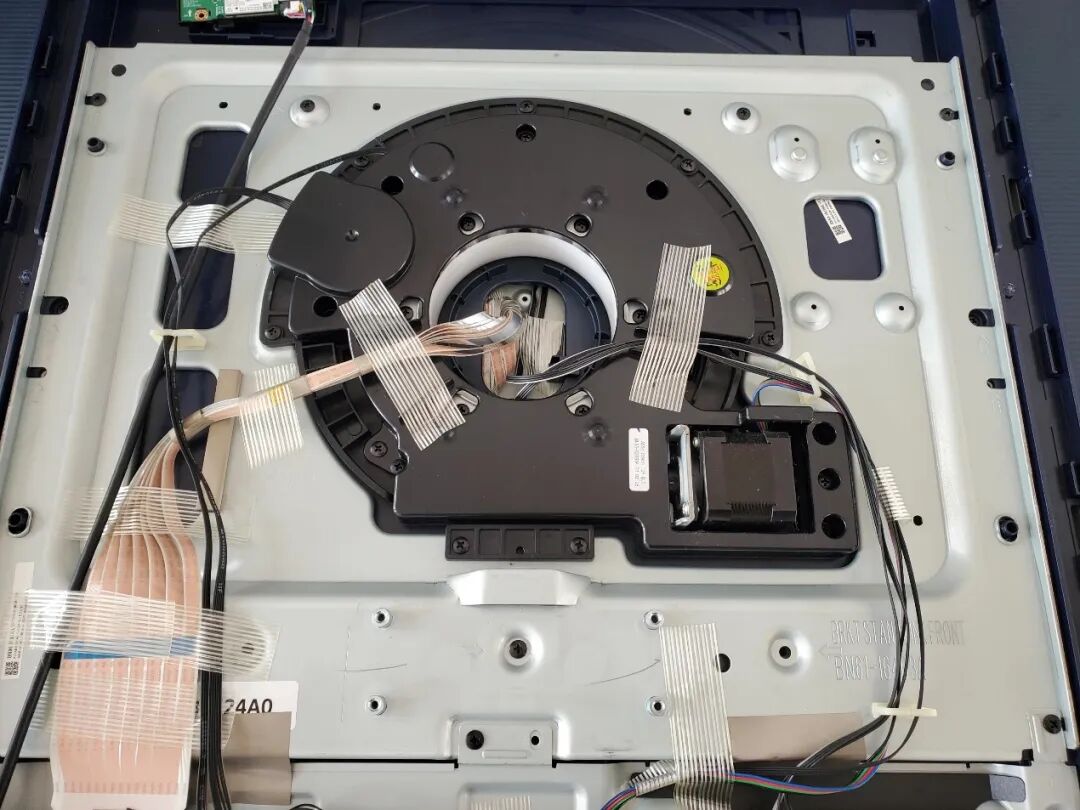

這是這臺 The Sero 電視最精妙的旋轉機械總成，它通過一個緊湊的機電一體化設計實現了屏幕的 90 度轉換。以下是關鍵結構的深度分析：
由于屏幕需要頻繁旋轉，排線設計必須解決“纏繞”和“疲勞折損”問題：
中空穿線： 所有的核心信號線（LVDS/V-by-One 排線）和電源線都從中央圓環的中空孔洞穿出。這是為了讓線纜處于旋轉的軸心位置，將扭轉半徑減到最小。
加強柔性排線 (FFC)： 左側可見多條用膠帶固定的寬幅扁平排線，它們具有極高的耐彎折性。
冗余長度與固定： 仔細看那些透明膠帶固定的位置，排線預留了一定的弧度。這種“蛇形”布線方式提供了必要的物理冗余，讓線纜在旋轉 90 度時能自然伸縮而不被拉斷。
硬件規格與類型
類型： 這是一個高扭矩的步進馬達 (Stepper Motor)。與普通直流馬達不同，步進馬達可以以極小的增量（步距角）精確控制轉動位置，這保證了電視在橫豎屏切換時能夠精準停留在 0° 或 90°，不會出現傾斜。
接線： 右側可見四根彩色控制線（紅、綠、藍、黑），這符合典型的雙極步進馬達特征，由主板驅動電路精確控制脈沖。
機械設計細節
安裝支架： 馬達通過左側的金屬 L 型支架加固，支架上的多顆螺絲用于調節馬達與主齒輪之間的間隙（Backlash）。
傳動結構： 雖然軸端被外殼遮擋，但它通常通過一個小齒輪直接驅動中心大轉盤。

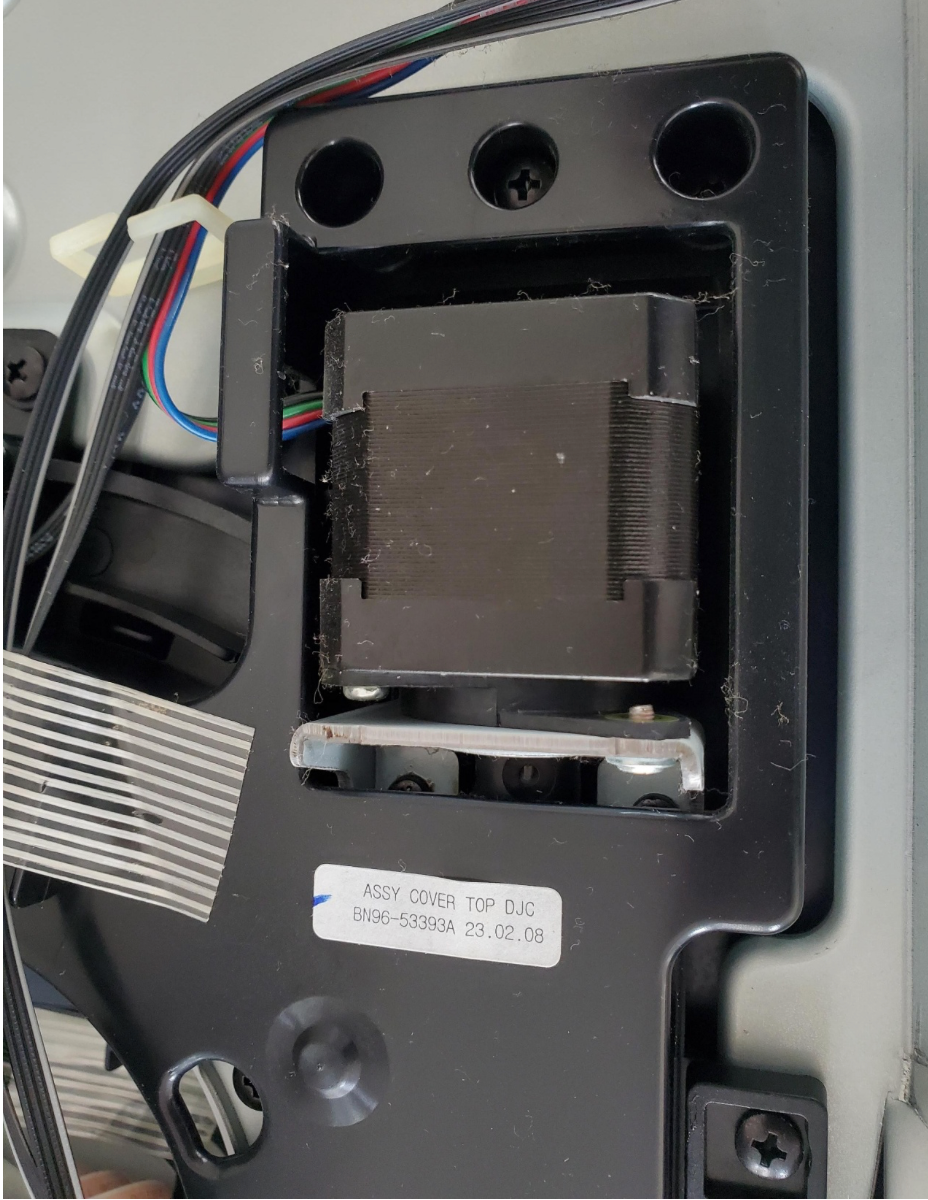

零件信息： 左側標簽顯示 ASSY COVER TOP DJC / BN96-53393A，這是三星的組件總成編號，日期為 23.02.08（2023年2月8日），說明這臺機器的生產時間或組件出廠時間相對較新。

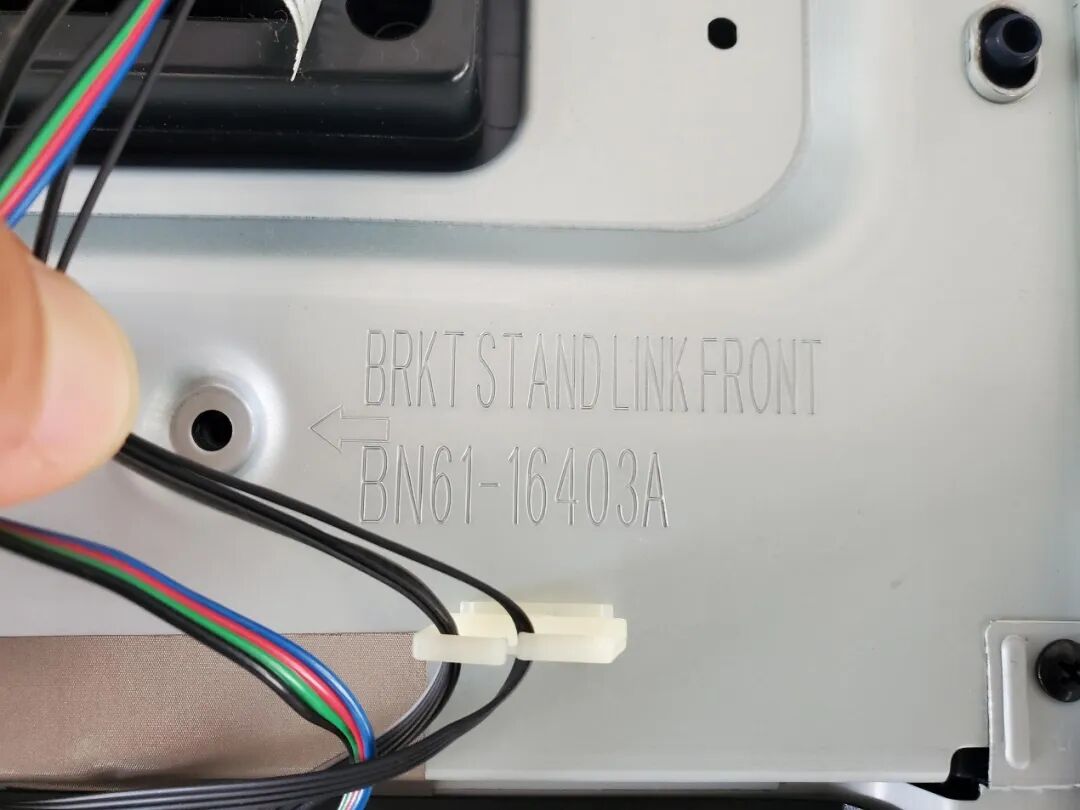

鋼印文字內容： BRKT STAND LINK FRONT
BRKT (Bracket): 支架。
STAND LINK: 底座連接。
FRONT: 前部。
含義： 這是電視內部用于連接落地底座（Stand）的核心承重支架的前部組件。考慮到 The Sero 需要在底座上進行旋轉，這個部位的強度要求非常高，必須穩固支撐整個旋轉機構和面板。
零件編號： BN61-16403A
這是三星全球通用的物料編碼（SKU）。如果你在維修過程中發現這個金屬架變形或螺絲孔滑牙，可以通過這個編號訂購原廠配件。

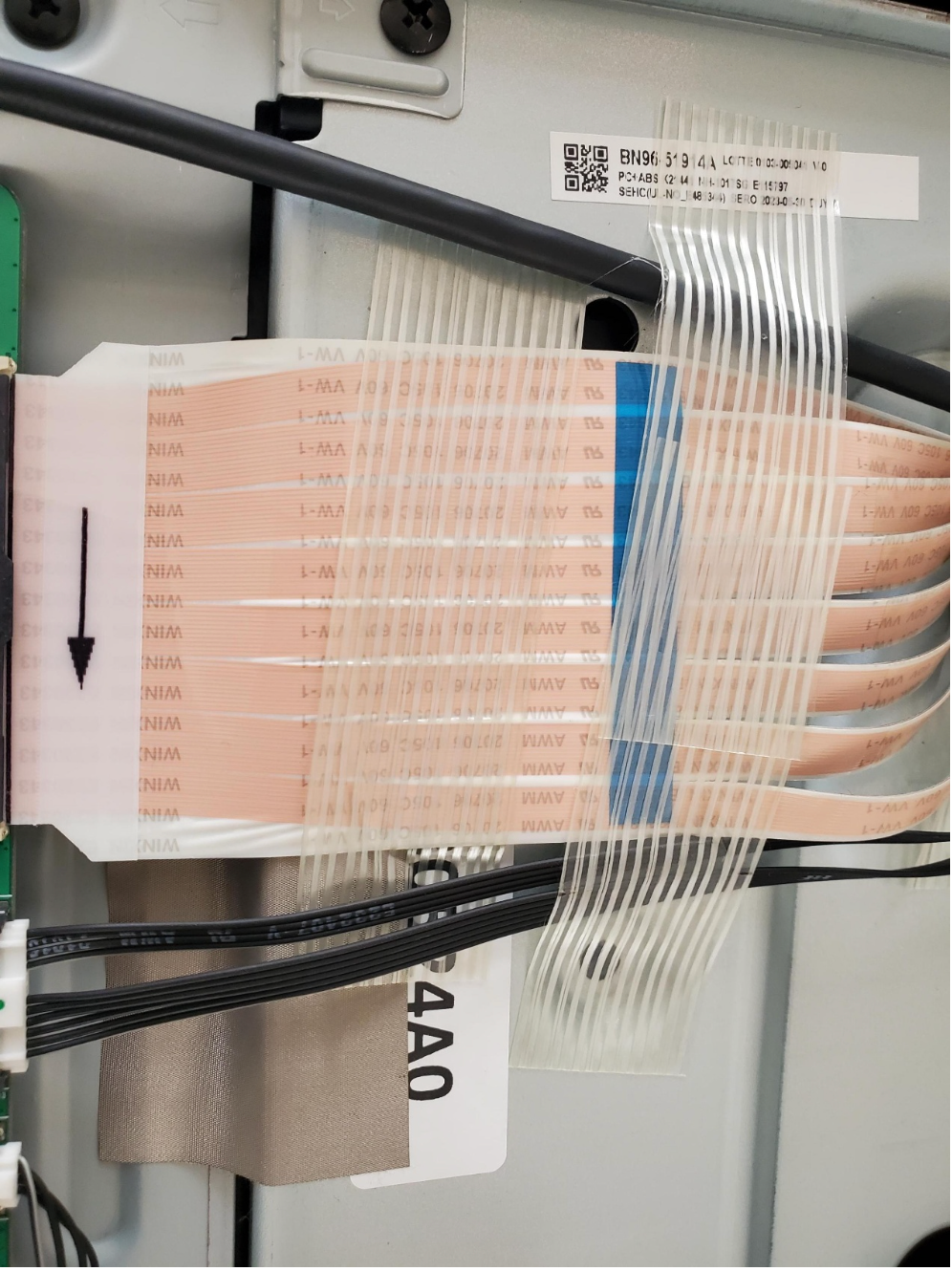

這部分是電視最脆弱、也最核心的數據傳輸區域，即主板連接到液晶面板驅動層（T-CON/Source Board）的 FFC（扁平柔性排線）。
雙排并行設計： 圖片中可以看到兩條并行的寬幅排線。這種設計是為了應對 4K 高分辨率的海量數據傳輸需求。左右兩部分排線通常分別負責傳輸屏幕左半邊和右半邊的圖像信號。
抗干擾與防護：
透明膠帶固定： 這些排線表面覆蓋了多層透明加固膠帶，目的是防止排線在電視旋轉過程中因慣性產生位移，或被周圍金屬邊緣刮傷。
導電布（灰色部分）： 上方那塊灰色的布狀材料是導電膠帶，用于接地并屏蔽電磁干擾（EMI），確保畫質純凈。
方向標識（黑色箭頭）： 右側明顯的向上箭頭表示安裝方向。FFC 排線如果插反或接觸不嚴，會導致屏幕出現花屏、豎線、一半黑屏或循環重啟。
技術參數:
排線上印有 AWM 20706 105C 60V VW-1，這代表該排線能承受最高 105°C 的溫度和 60V 的電壓，具有防火阻燃特性。

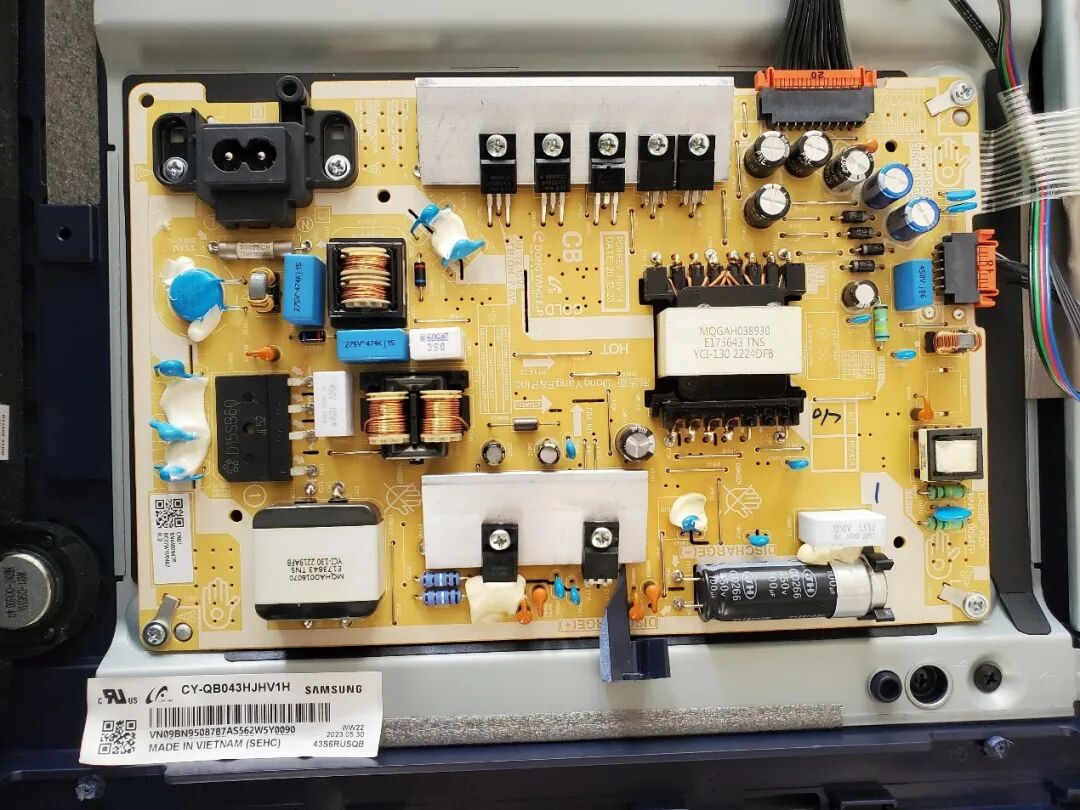

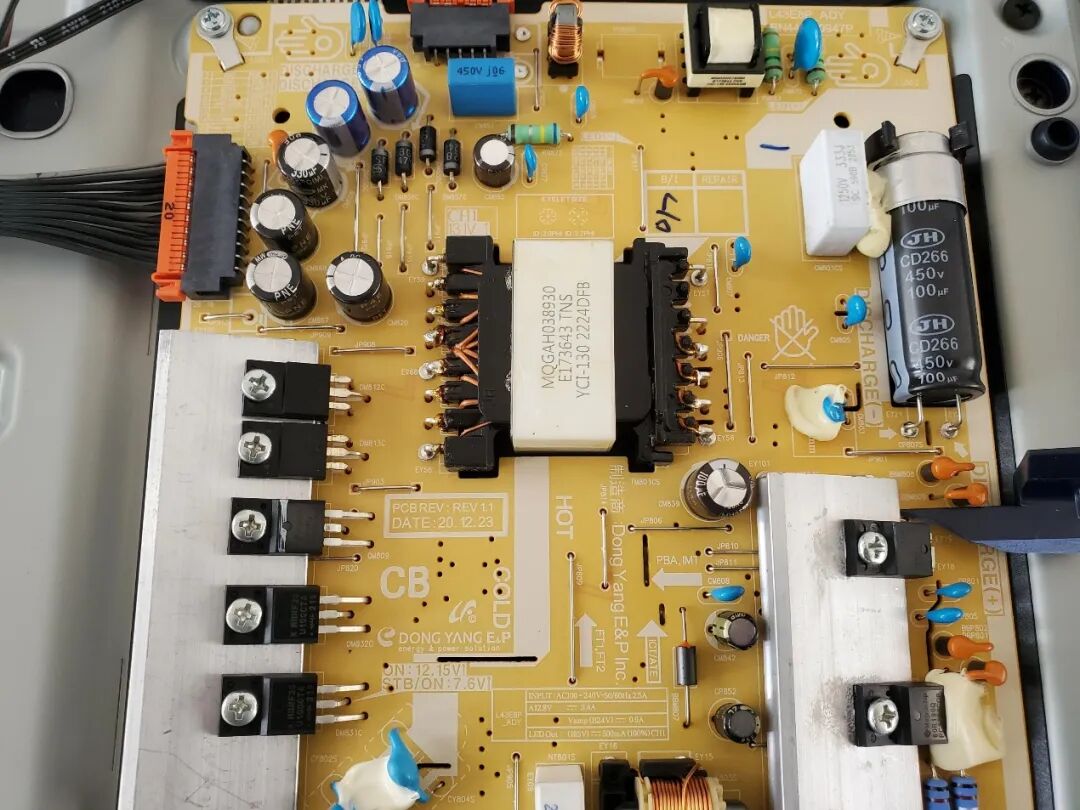

這塊由 Dong Yang E&P 代工的三星原廠電源板（PSU），型號為 L43E8P_ADY / BN44-00947P，屬于典型的**開關電源（SMPS）**架構。以下是其用料的簡單分析：

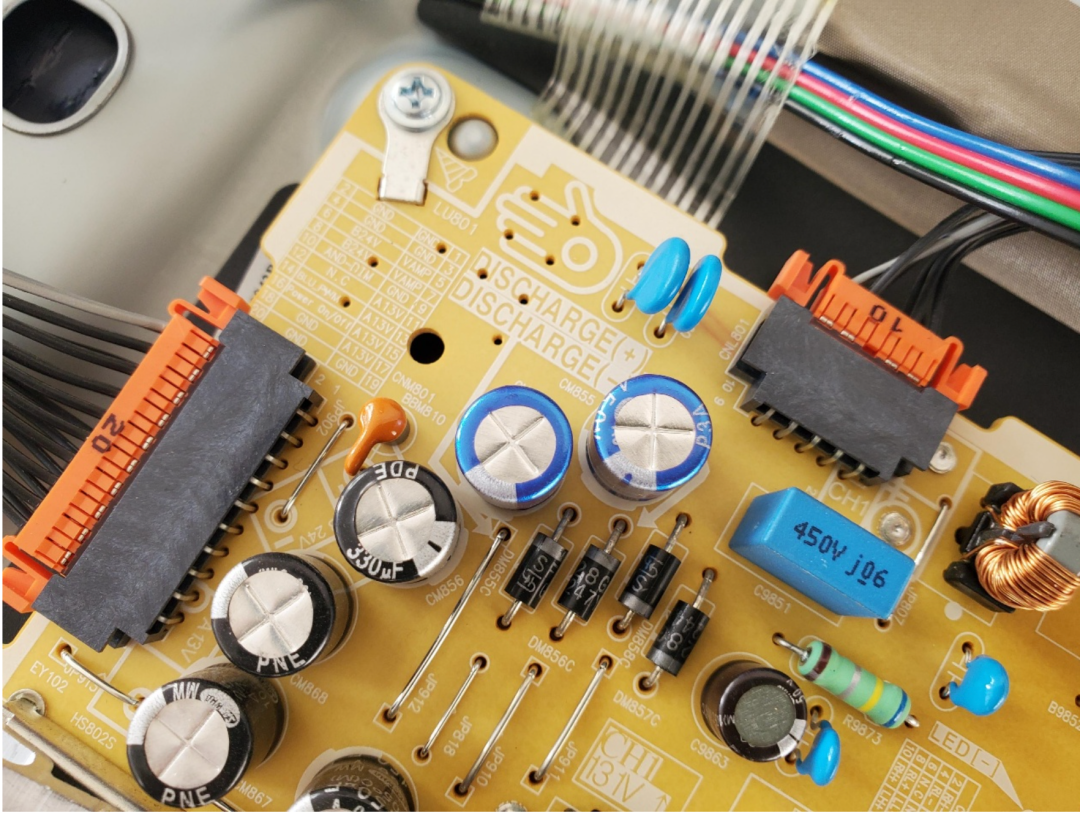

低壓濾波電容 (左上角)： 一排藍色的 25V 規格電容，用于輸出給主板穩定的直流電壓。
輸出插座 (橙色)： 頂部的 12-pin 插座連接主板，左側的 2-pin 插座連接屏幕背光。
屏幕規格： 三星原廠 43英寸 QLED 4K 面板。

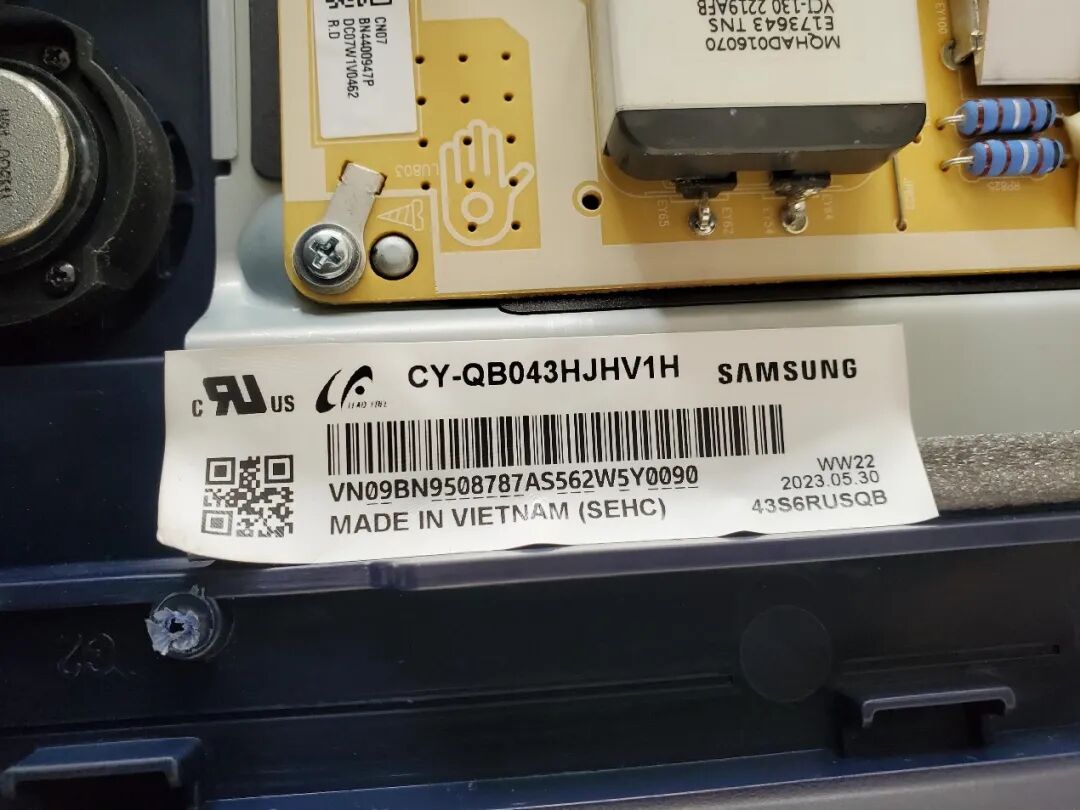

生產時間： 2023年5月30日（說明這臺機器非常新）。
產地： 越南制造（三星海外最大的生產基地）。
維修代碼： BN95-08787A（如果屏幕碎了，售后就按這個編號訂貨）。

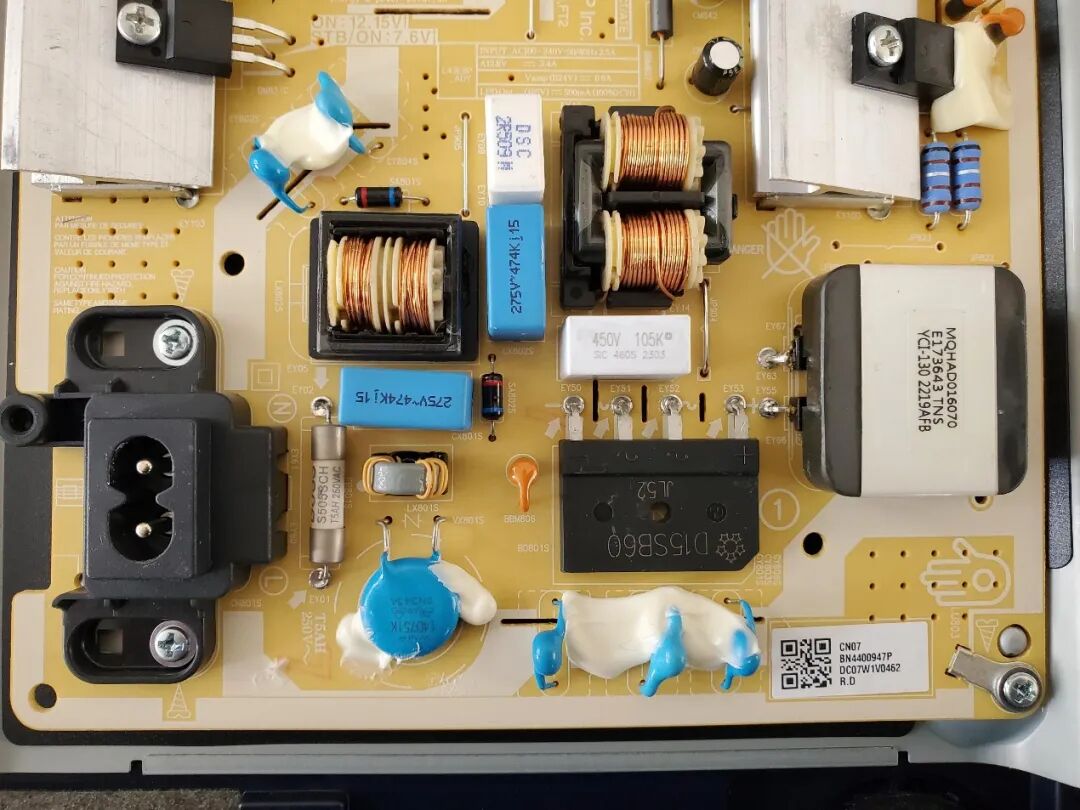

電源板的高壓輸入及整流區域，用料風格非常“三星”，注重安全與抗干擾：
二級 EMI 濾波： 兩個大型的黃色共模電感配合藍色的 X 電容，主要作用是隔絕電源雜波，防止電視畫面出現干擾條紋。
橋式整流器 (D15SB60)： 那個黑色扁平的長方形元件，負責將交流電轉換為直流電。它的規格是 15A 600V，對于 140W 的電視來說，余量非常大，發熱控制會很好。
保險絲 (5A 250V)： 位于尾插旁邊的銀色管狀元件。如果這顆保險絲燒黑了，說明后級電路有嚴重短路。
防浪涌設計： 藍色的壓敏電阻（MOV）和熱敏電阻（NTC）齊全，能有效保護電視免受電網瞬時高壓的傷害。
電源板的電壓轉換與輸出區域，是整臺電視的“動力心臟”：
主開關變壓器（中心白色）： 將初級高壓電轉換為次級低壓電。標簽顯示由 YCI 制造，它是這塊板子上最重要的電磁轉換元件。
低壓輸出電容組（左上角）： 采用了一排不同規格的電解電容（藍色和黑色），用于濾除輸出電壓中的紋波。注意到有標注 PNE 品牌，這是三星電視中常見的長壽命電容。
肖特基二極管與散熱片（左側）： 鎖定在鋁制散熱片上的多個 TO-220 封裝元件是肖特基整流二極管。它們負責將變壓器輸出的交流電整流成穩定的直流電（如 13V），由于電流大，必須通過大面積散熱片散熱。
高壓主電容（右側）： 450V 100μF，來自國產一線品牌江海（JH）。它負責存儲電能并維持高壓端的穩定，這顆電容的健康狀況直接決定了電視能否穩定啟動。

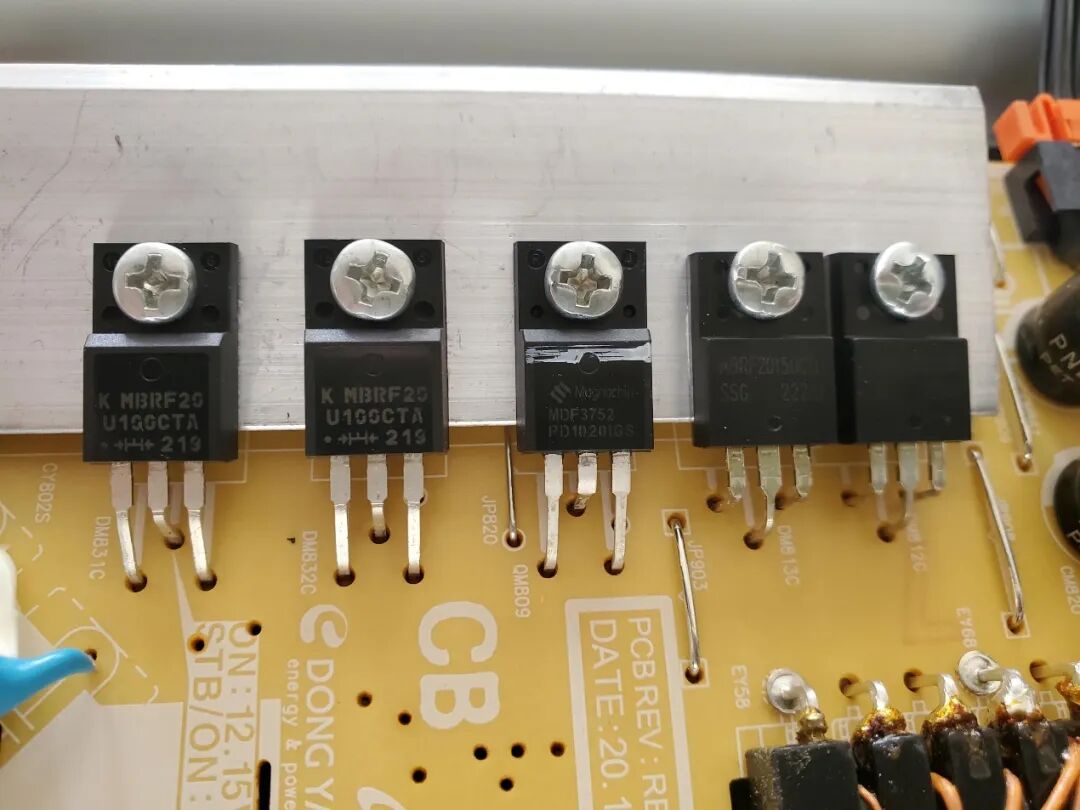

肖特基二極管（MBRF 系列）： 左右兩邊的四顆黑色元件，負責把電變平穩并輸出給主板。它們采用“大馬拉小車”的設計（20A 電流規格），余量非常足，工作起來很穩定。
MOSFET 開關管（Magnachip）： 中間那一顆，負責控制電流的快速開關，是電能轉換的“總閘”。
散熱設計： 它們全部緊貼在那塊長條鋁片上，利用大面積金屬快速排熱，確保電視長時間運行不燒毀。
橙色插頭負責把電源分給電視“大腦”（主板），上面寫著不同電壓的排針定義。

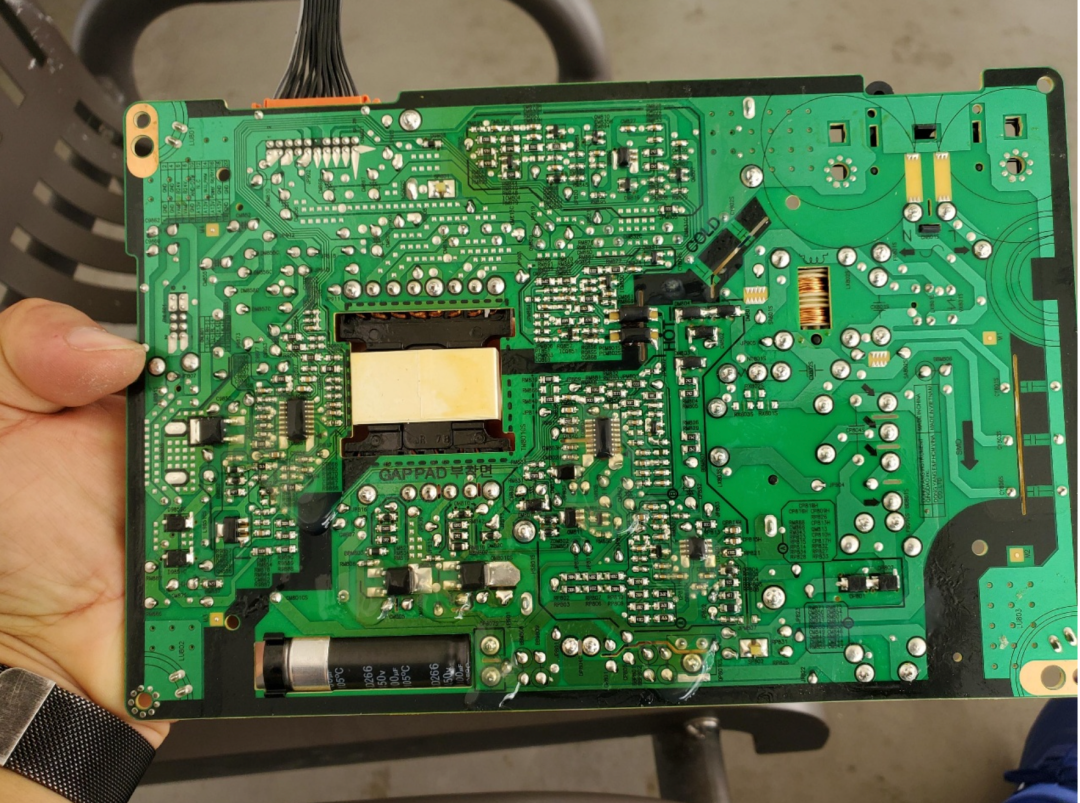

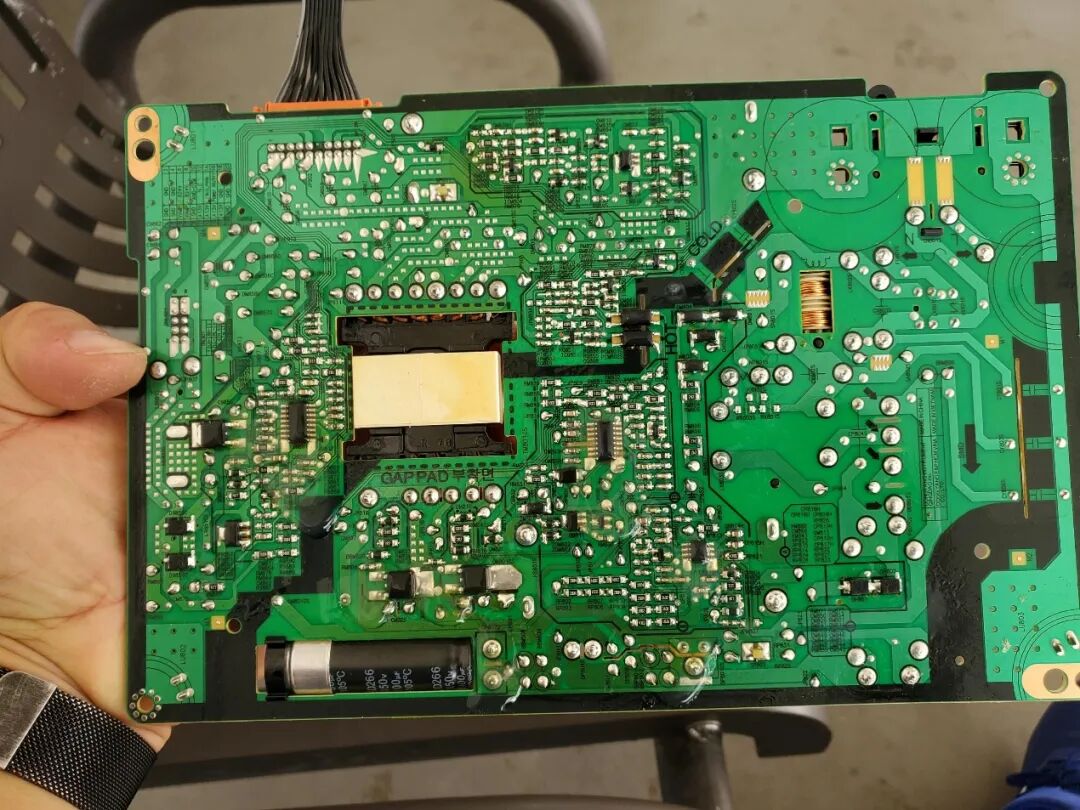

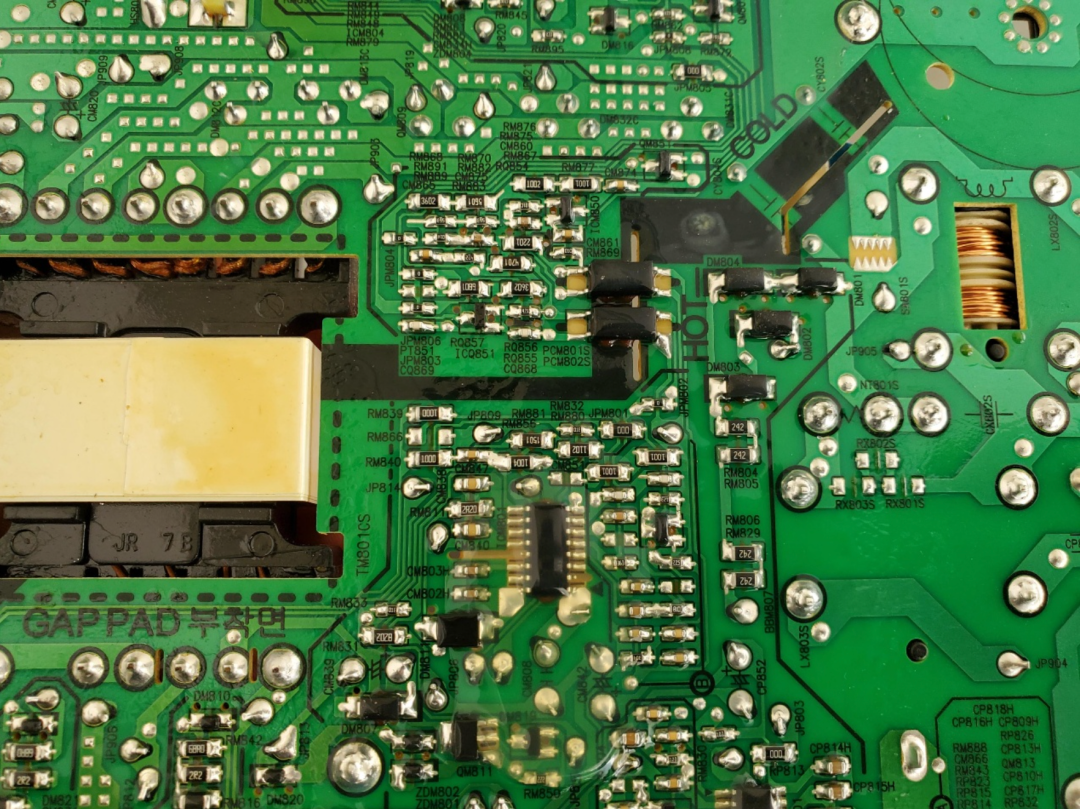

冷熱地隔離（最明顯的黑色粗線）： 電路板中間有一條寬闊的隔離帶，將高壓區（HOT）和低壓區（COLD）物理隔開。這是為了防止高壓擊穿，保障用戶安全。
PWM 控制 IC（密集的小芯片）： 板子背面分布著幾顆 8 腳或更多腳的小芯片，它們是電源的“大腦”，負責控制正面功率管的開關頻率，從而穩定輸出電壓。
貼片電阻與電容： 密密麻麻的小方塊是阻容元件，用于設定電路的工作參數。這種背面布線方式有效節省了空間，提高了抗干擾能力。

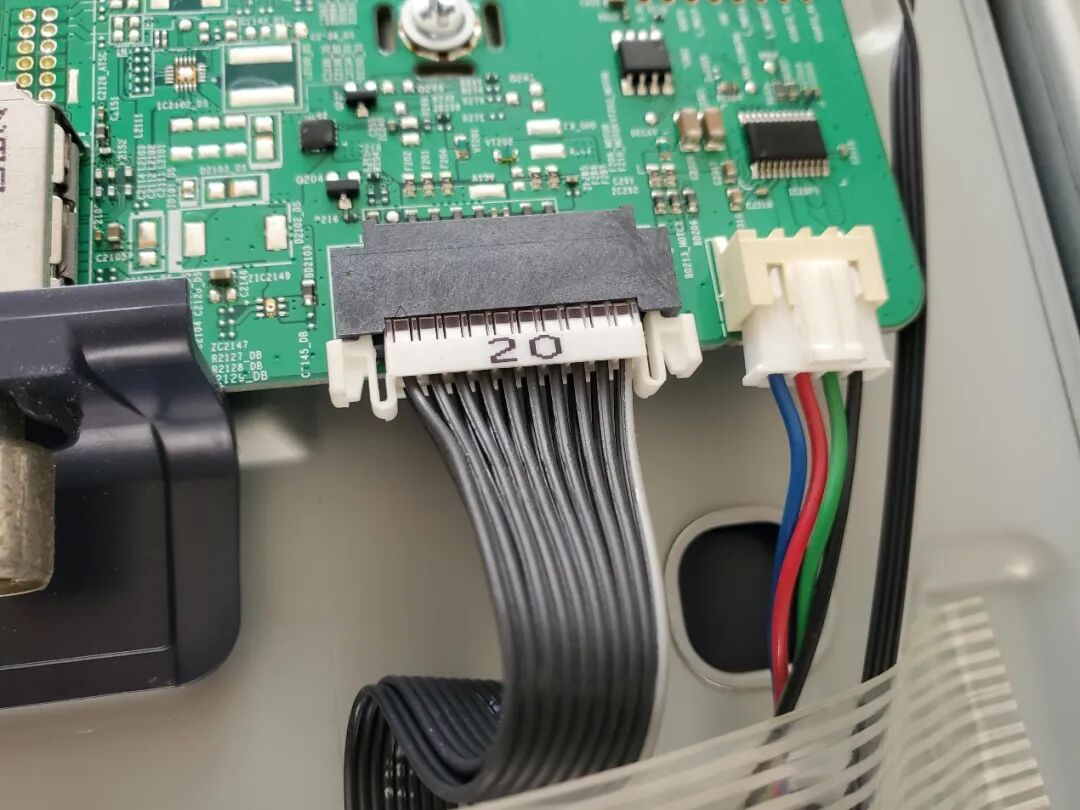

黑色針排線（左側）： 這是主供電電纜。它從電源板引入 13\text{V} 的直流電為主板供電。同時，它還包含 Power On/Off 信號——當你用遙控器開機時，主板通過這根線給電源板發指令，讓它從待機模式轉入全功率工作模式。
彩色 4 針線纜（右側）： 對應電源板上的馬達控制輸出，主要負責驅動電視的旋轉機構。通過紅、藍、綠、黑四色線傳輸脈沖信號，精確控制步進馬達的轉動角度。
核心 SOC 與散熱： 黑色大面積金屬屏蔽罩/散熱片覆蓋了主處理器。它負責處理 4K 圖像縮放、QLED 色彩增強以及 Tizen 系統的運行。同時，由于這臺電視有特殊的旋轉功能，SOC 還要實時處理陀螺儀傳感器數據，確保 UI 在橫豎屏切換時絲滑對位。
軸心集束：所有關鍵線纜（信號線、電源線）都匯聚到旋轉盤正中心的圓孔穿出。這樣在旋轉時，線纜只在中心點輕微扭轉，不會被大范圍拉扯或纏繞。
這邊除了通訊連接線，有兩個接口沒有安裝，應該是支持其他功能的吧。

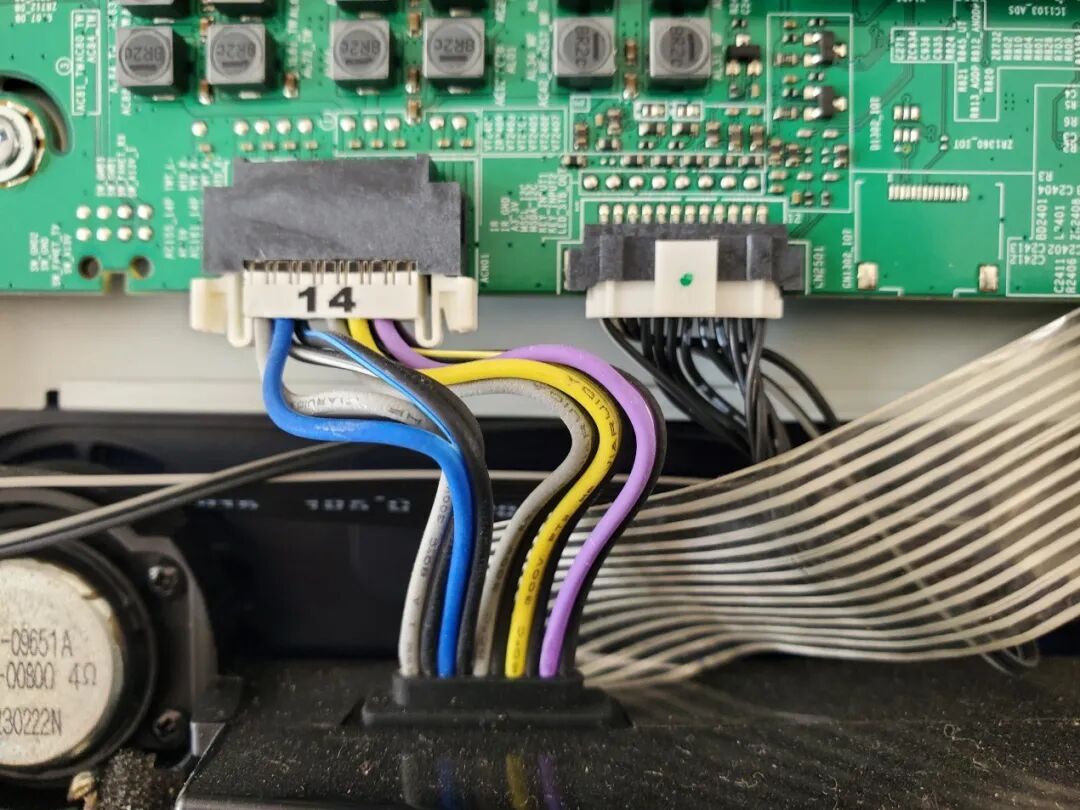

這組線是主板連接音箱系統和傳感器的通道，簡單理解如下：
彩色粗線 (10針口)：這是音響供電與信號線。連接到下方黑色的音箱腔體，負責輸送音頻信號。由于 The Sero 的音箱功率較大（4.1聲道/60W），所以線徑較粗以保證音質。
黑色細線 (右側)：這是控制與反饋線。連接著底座上的紅外接收器、狀態指示燈，或者是檢測屏幕旋轉角度的霍爾傳感器（用來告訴電視現在是橫著還是豎著）。

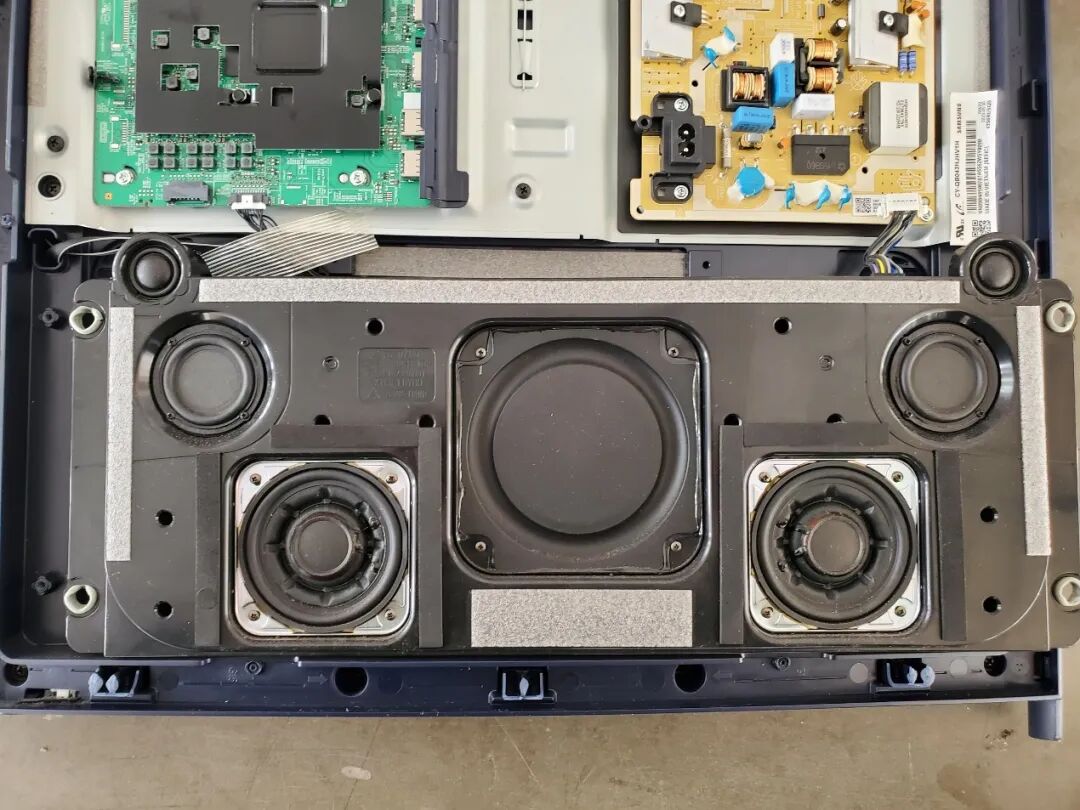

配置豪華：這是一個 4.1 聲道、60W 的大功率音響。對于 43 英寸電視來說，這種自帶巨型低音炮的配置非常罕見。
低音單元（中心圓盤）：中間那個大圓盤是重低音揚聲器，由于它有獨立的巨大箱體（那一整塊黑色塑料盒），能發出非常有力的低音效果。
高音/全頻單元（角落小圓）：你可以看到角落里還有小型揚聲器，負責清脆的高音和人聲，形成環繞感。
揚聲器拆下來，反過來看正面，居然還有7個揚聲器，整體音箱帶有輕微弧度，可以讓音量更好的擴散。他的連接線是5組，總共8個揚聲器，那么他會怎么安排連接，左右肯定不一樣聲道。盲猜兩組高音用一組，前后最大的用一組。或者高音下方那兩個，也是單獨一組。

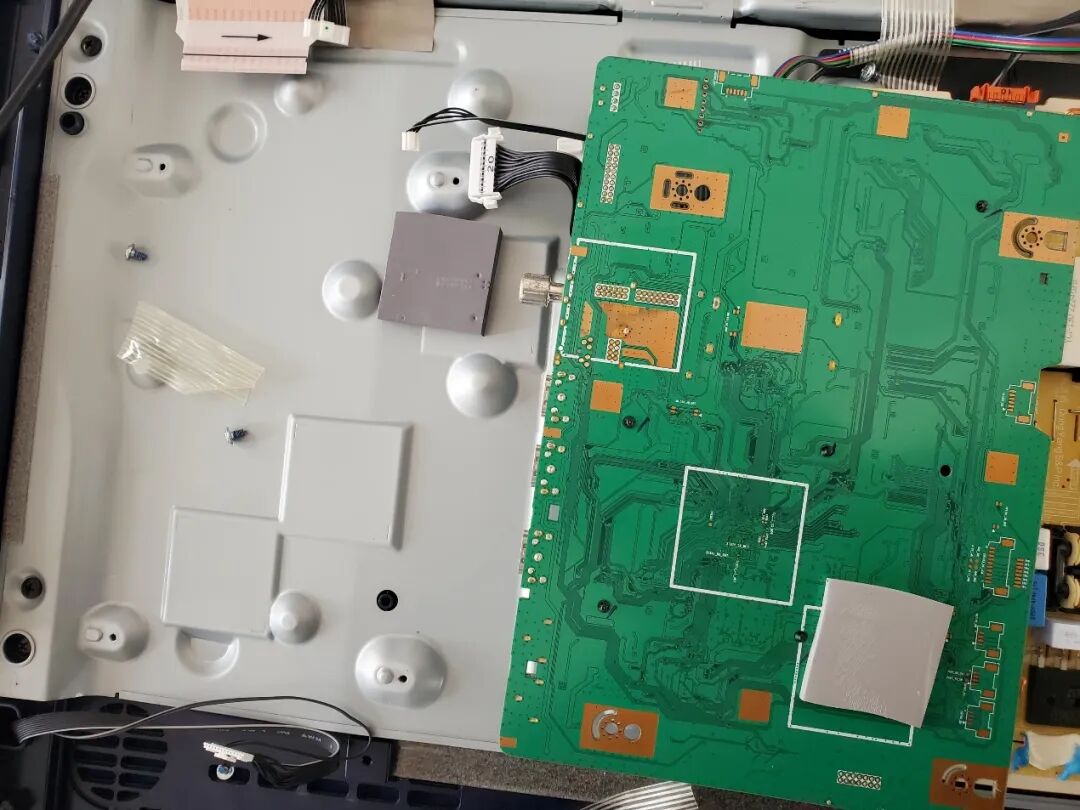

主板拆下來后，有兩塊硅脂，直接貼合在主板與主結構凸起位置，用來給主板核心元件散熱。主板背面還有大量銅箔。

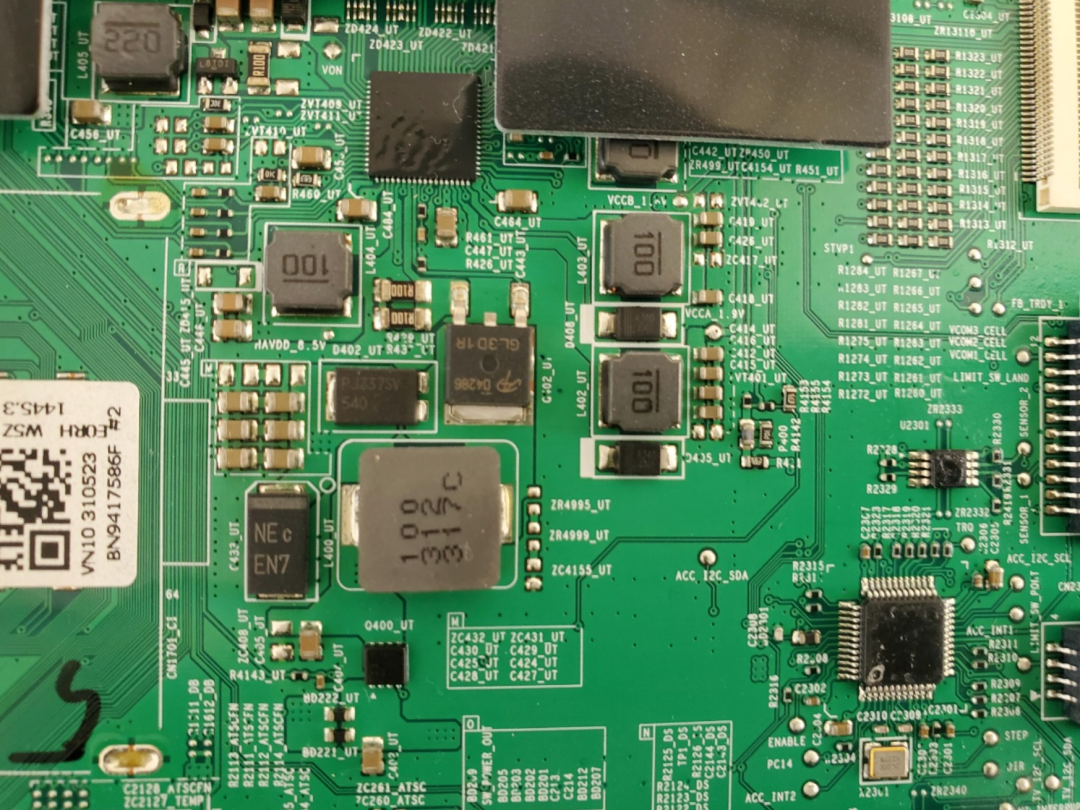

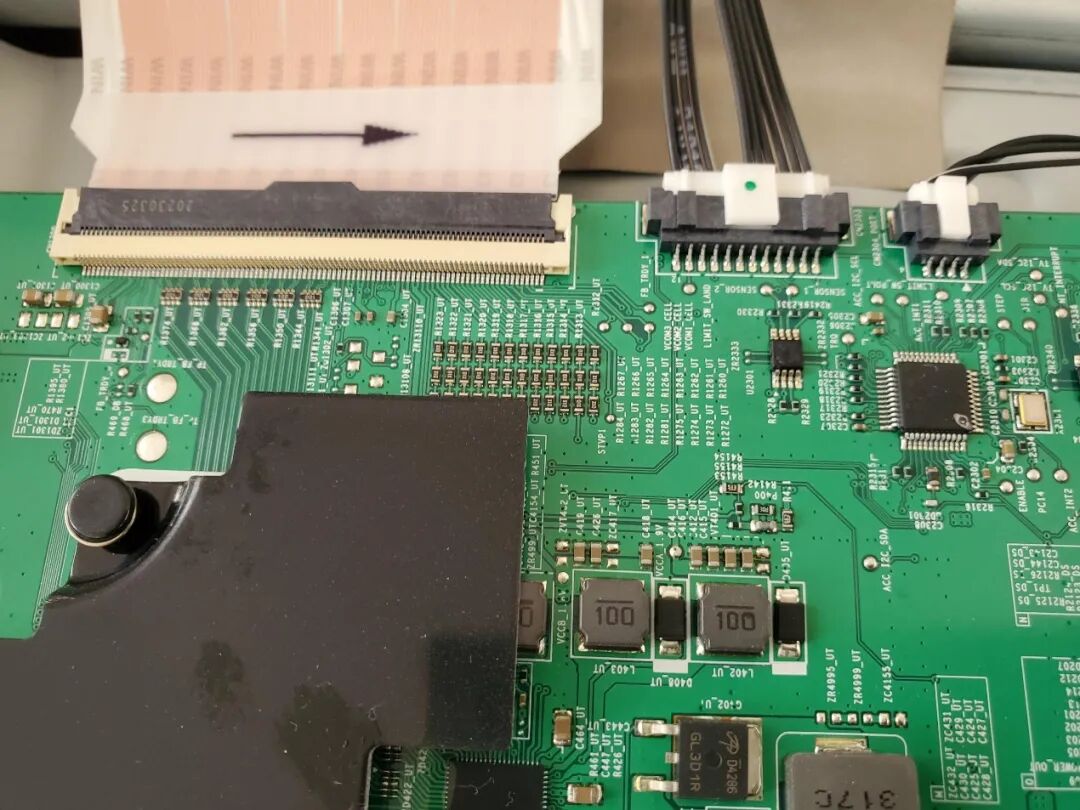

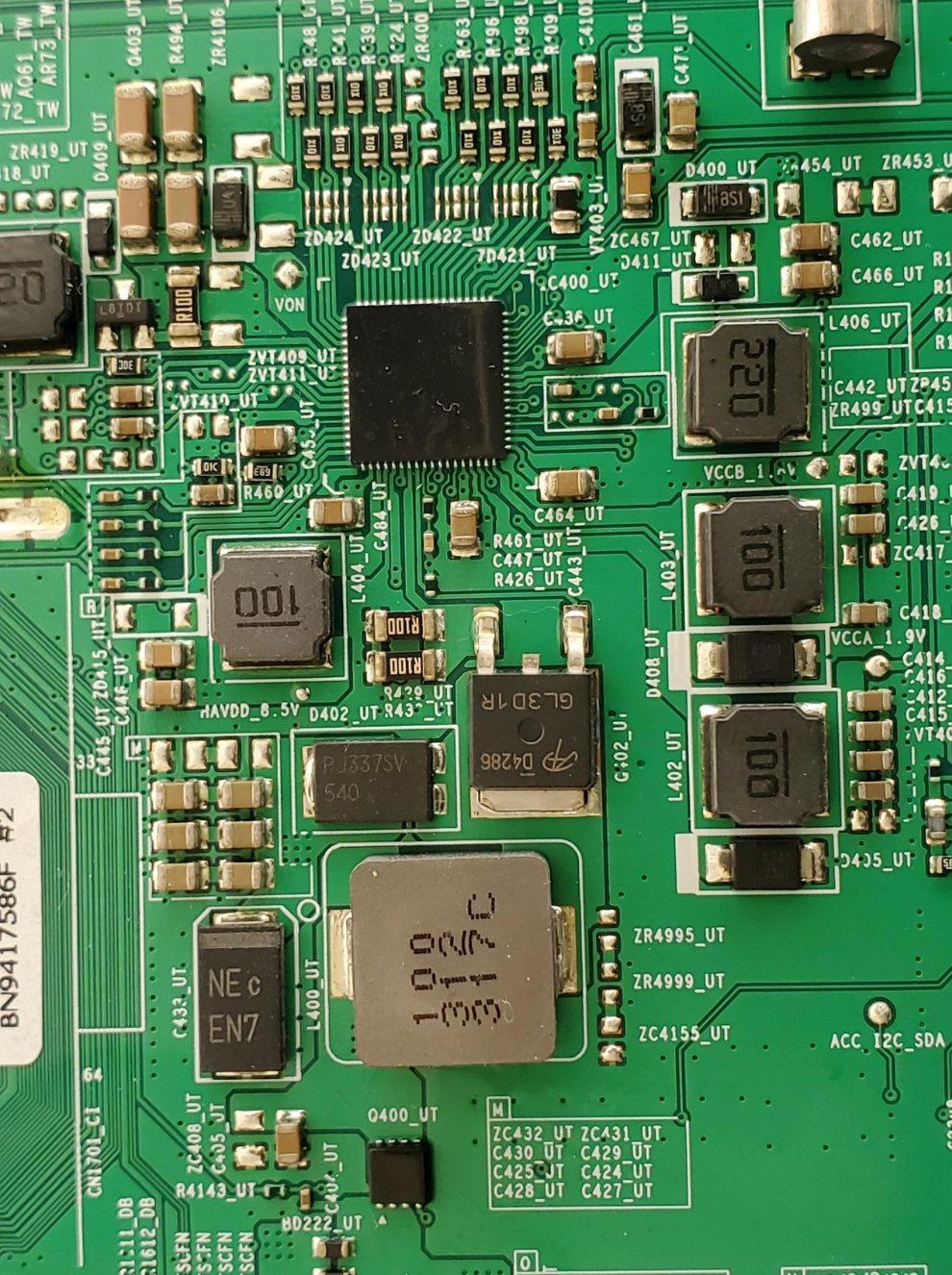

核心元件： 板子上布滿了多個大感值的貼片電感（標有100、220等數字）以及配套的二極管和貼片電容，它們組成了多路開關電源電路。
電壓分布： 可以清晰地看到 HAVDD_8.5V 和 VCCA_1.9V 等絲印標注，說明這塊板子對電壓精度要求很高，通過不同電感感值的組合，將輸入電壓轉換為系統所需的各類邏輯和模擬工作電壓。
控制與保護： 右下角有密集的電阻排和 QFP 封裝的小芯片，推測是用于電壓監測或總線通信控制，確保各路電源按順序開啟。

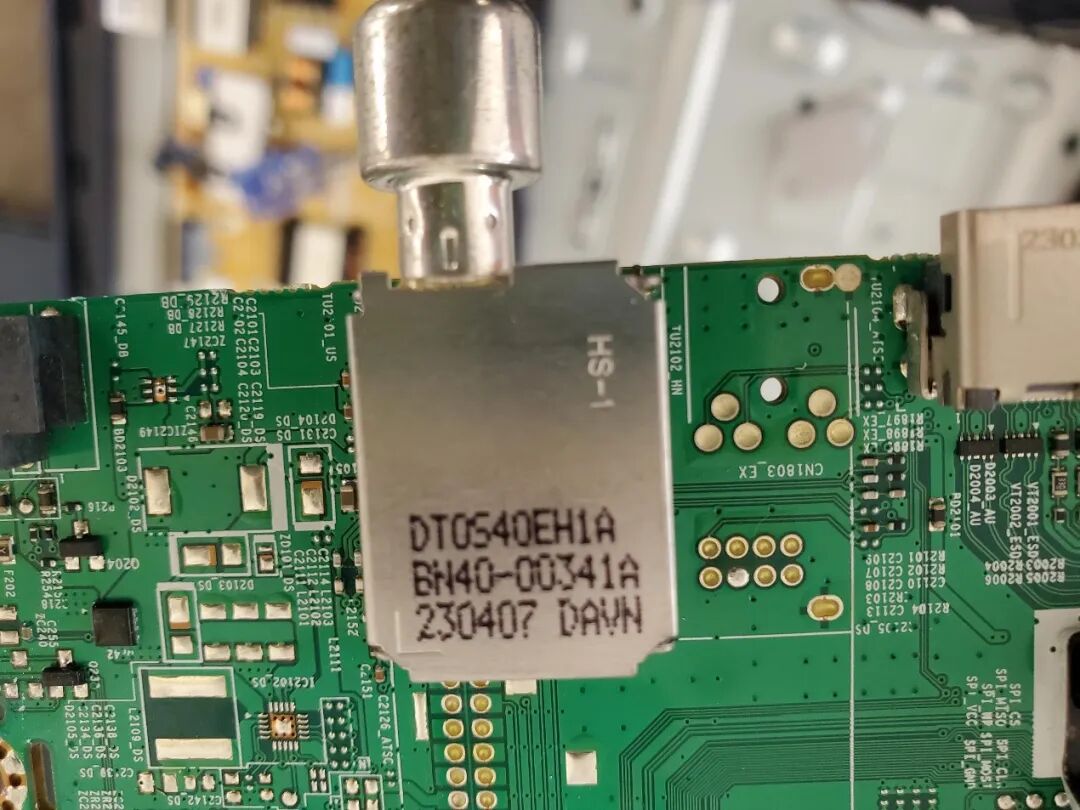

這是一個帶有金屬屏蔽罩的射頻調諧器（RF Tuner）！模塊，型號標識為 DT0540EH1A（三星零件號 BN40-00341A），它通常集成在電視主板上，負責接收并解調來自有線電纜或天線的地面數字/模擬電視信號，其外部顯著的金屬屏蔽罩是為了防止高頻信號受到主板上其他電子元件的電磁干擾，確保信號傳輸?shù)募儍舳扰c穩定性。

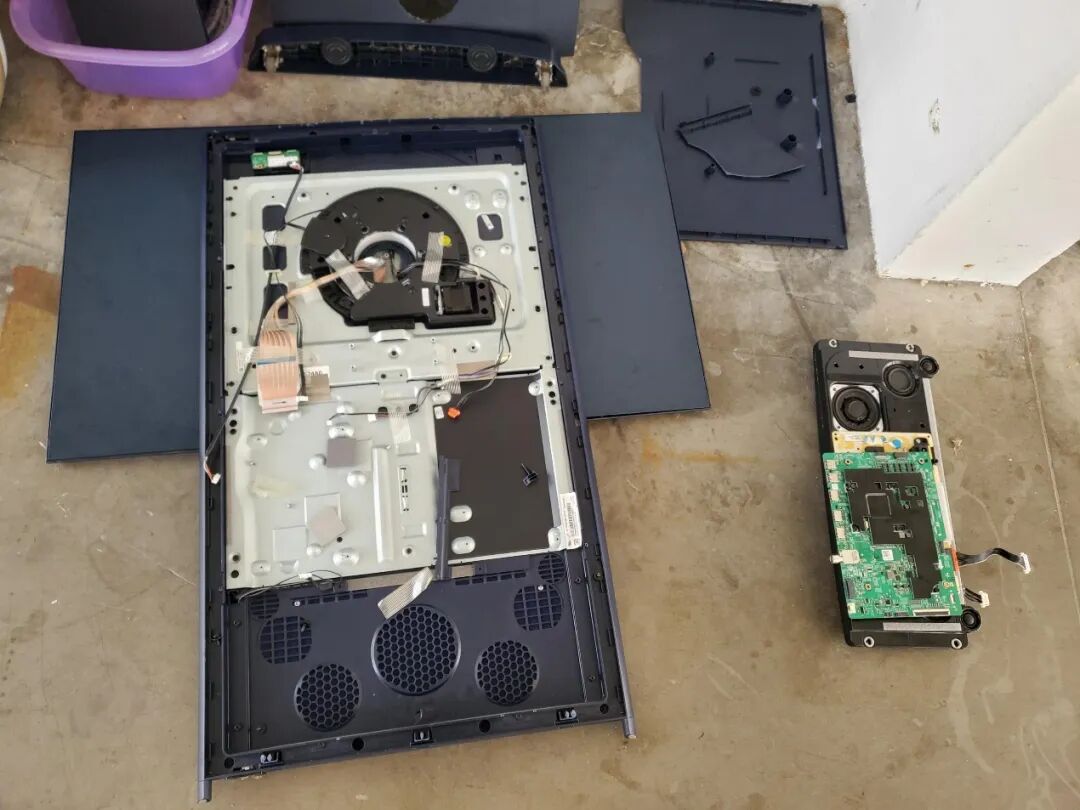

把主板跟電源揚聲器拆下來，其他可以丟掉了，放回原來的地方。

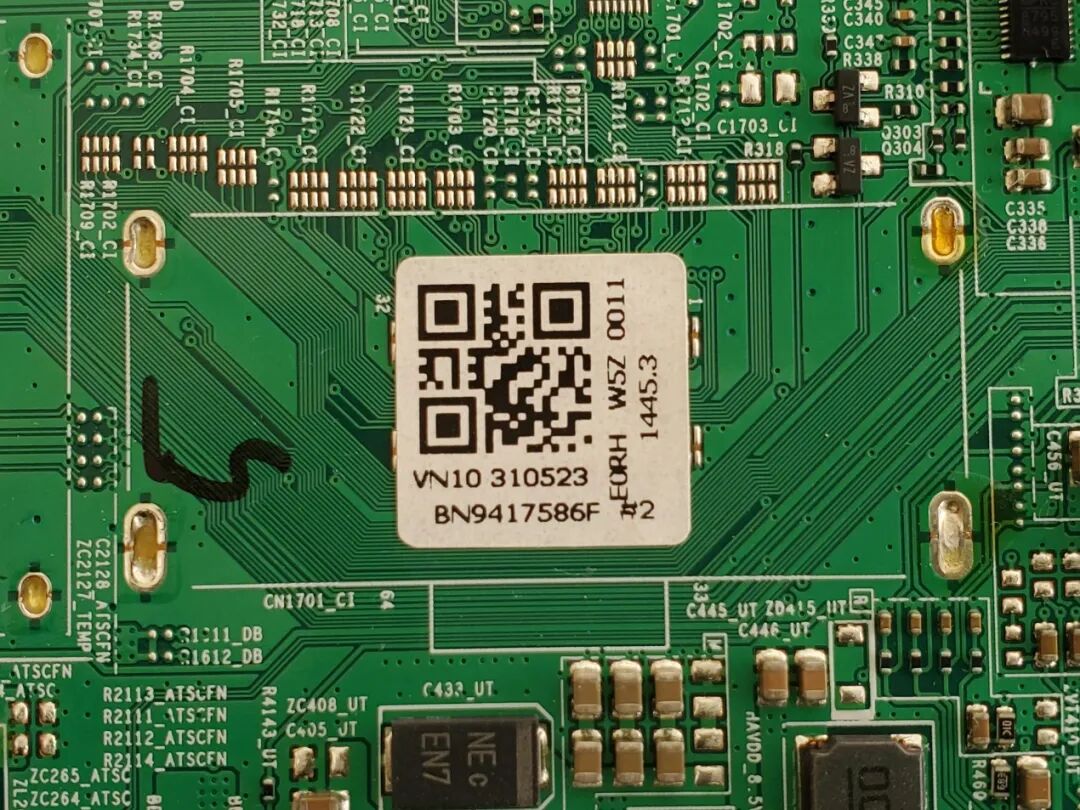

再來看主板標簽信息，標簽是這塊主板的“身份證”，上面的 BN94-17586F 是三星典型的物料編碼（Part Number），用于精確識別該主板的具體型號、規格以及適用的電視區域版本，而二維碼和 VN10 等字符則包含了生產工廠、日期及序列號信息，方便維修人員在售后系統中快速查詢匹配的固件和備件。

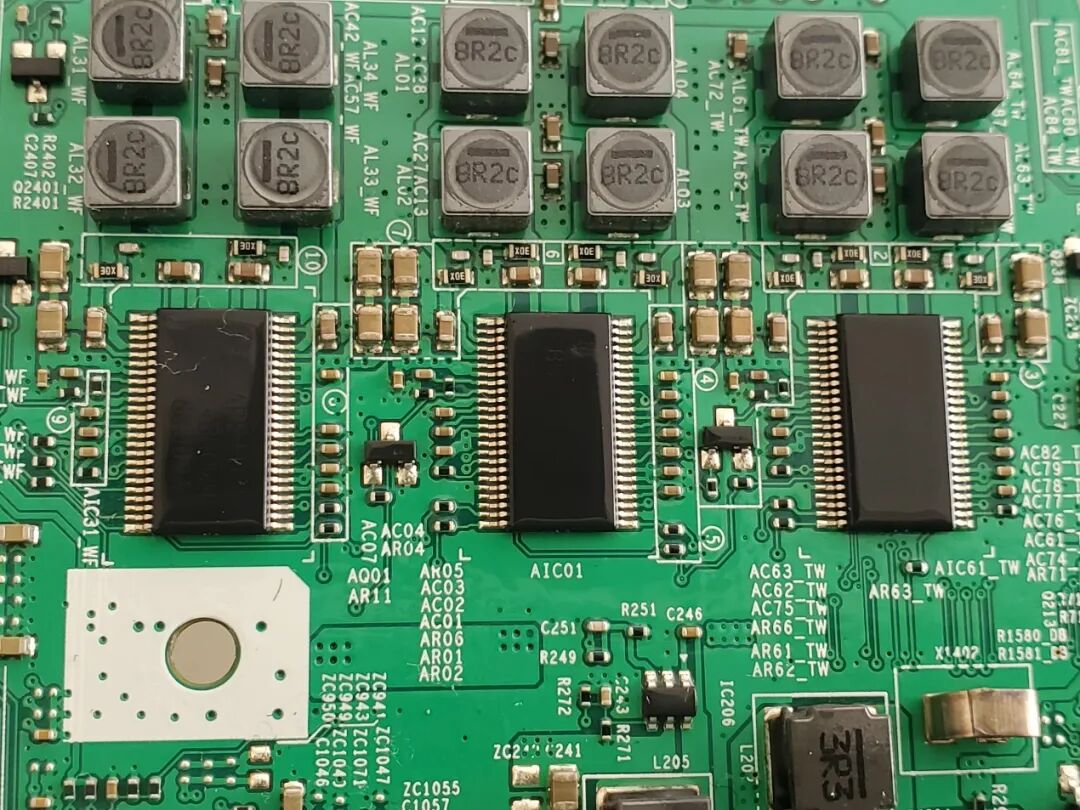

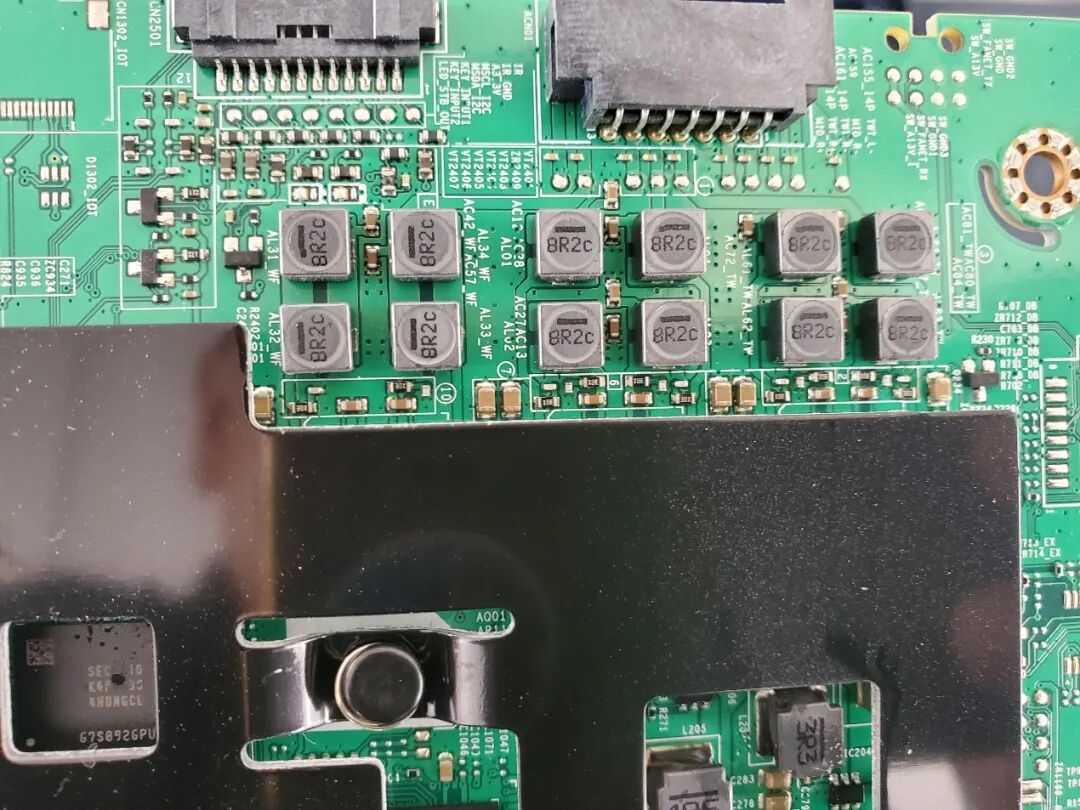

取下那個散熱板，底部所有元件都漏出來。功率電感（標有 8R2C 字樣）： 頂部排列的 8 顆灰色方塊是電感器，通常與下方的芯片配合組成 數字功放（Class-D Amp） 的 LC 濾波電路，用于濾除高頻開關噪聲，還原平滑的音頻信號。
音頻處理/放大芯片（表面有黑色封膠）： 中間三顆大芯片被黑色涂層覆蓋（常見于防潮或防止技術泄密），根據電路布局判斷，它們是多通道音頻功率放大器，負責驅動揚聲器輸出。
外圍阻容元件： 芯片周圍密布著大量貼片電阻和電容，用于電源濾波、增益調節以及信號耦合，確保音頻處理過程中的電流穩定和信號完整。
多路電源管理芯片（中心方塊）： 負責把主電源分配并轉換成主板上各個部件需要的不同電壓。
功率電感（標有100、220等數字）： 配合芯片進行儲能和降壓，為核心處理器或內存提供穩定的電流。
MOS管（如GL301R）： 作為電子開關，控制電流的導通與關閉。
濾波電容： 密密麻麻的小長方形，負責濾除電壓里的雜波，保證供電“純凈”。

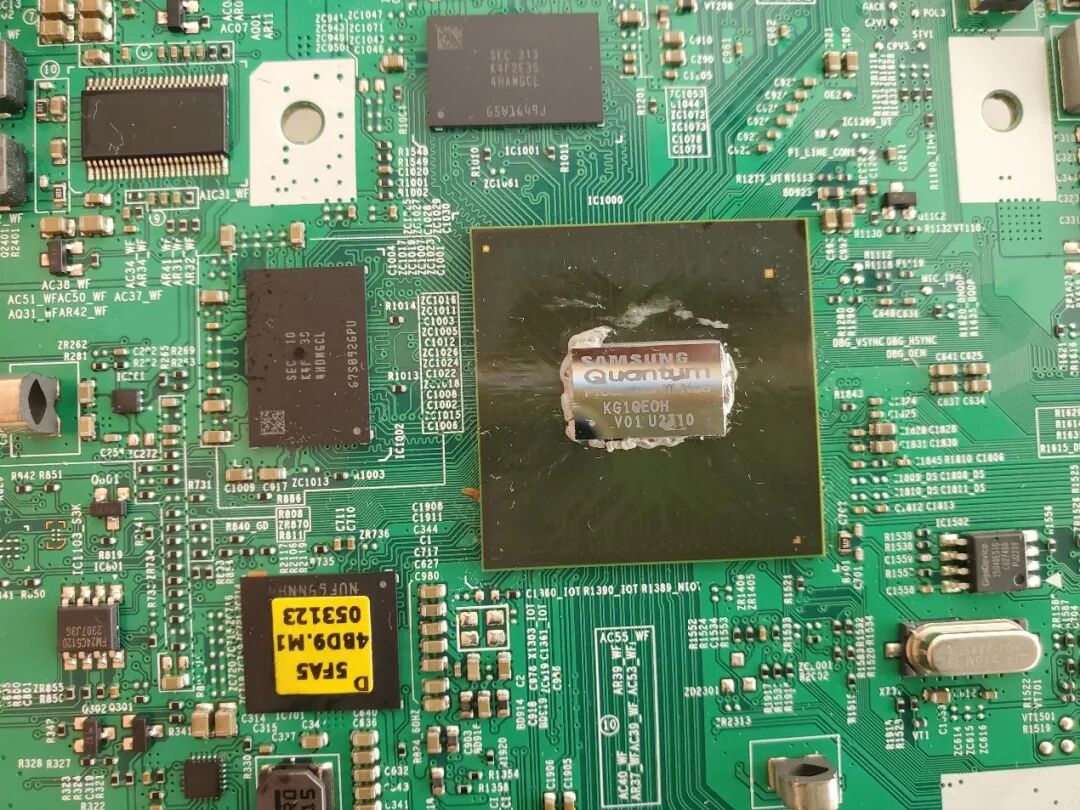

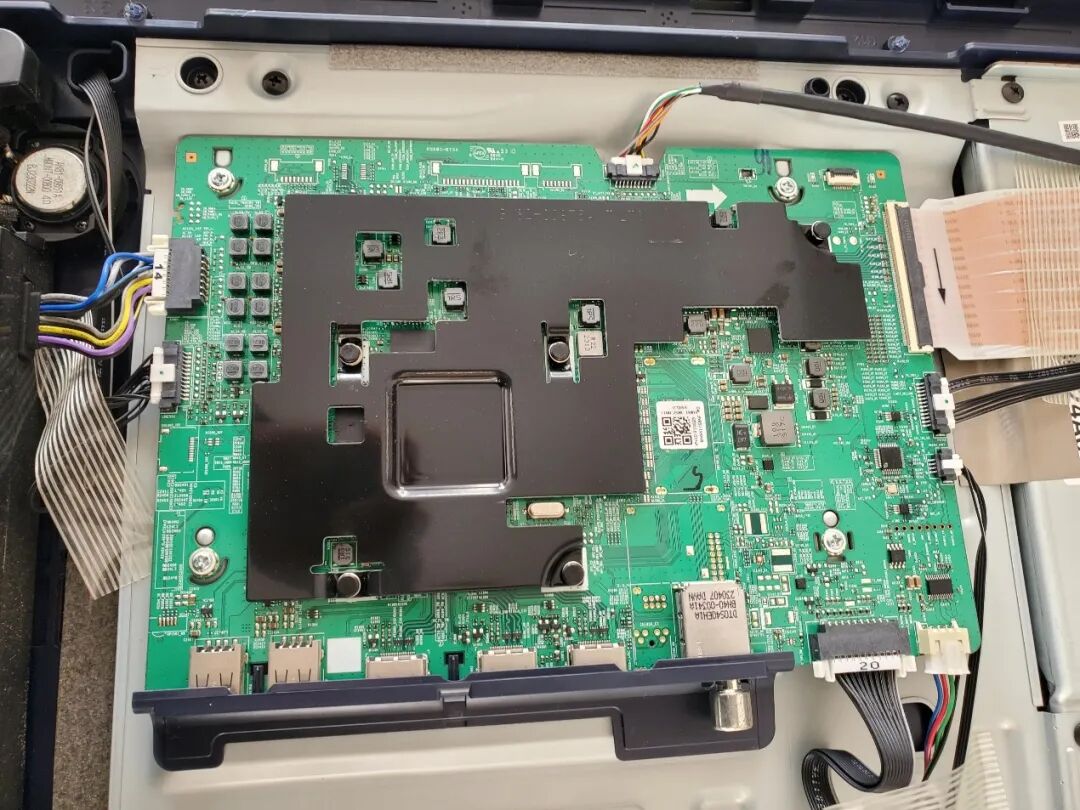

這塊電路板的核心是中心那顆帶有金屬頂蓋的 Samsung Quantum Processor 主芯片，它是電視的“大腦”，負責畫質算法處理、系統運行及多媒體解碼；主控芯片下方和左側配有兩顆 三星 DDR 內存顆粒（SEC 編號），為系統運行提供高速緩存支持；而右下方帶有黃色標簽的則是 eMMC 閃存芯片，用于存儲操作系統和應用程序。整塊主板元件布局緊湊，包含了從數據處理、存儲到時鐘同步（右上角金屬晶振）的完整邏輯架構，體現了高端電視主控方案集成度極高的設計特點。

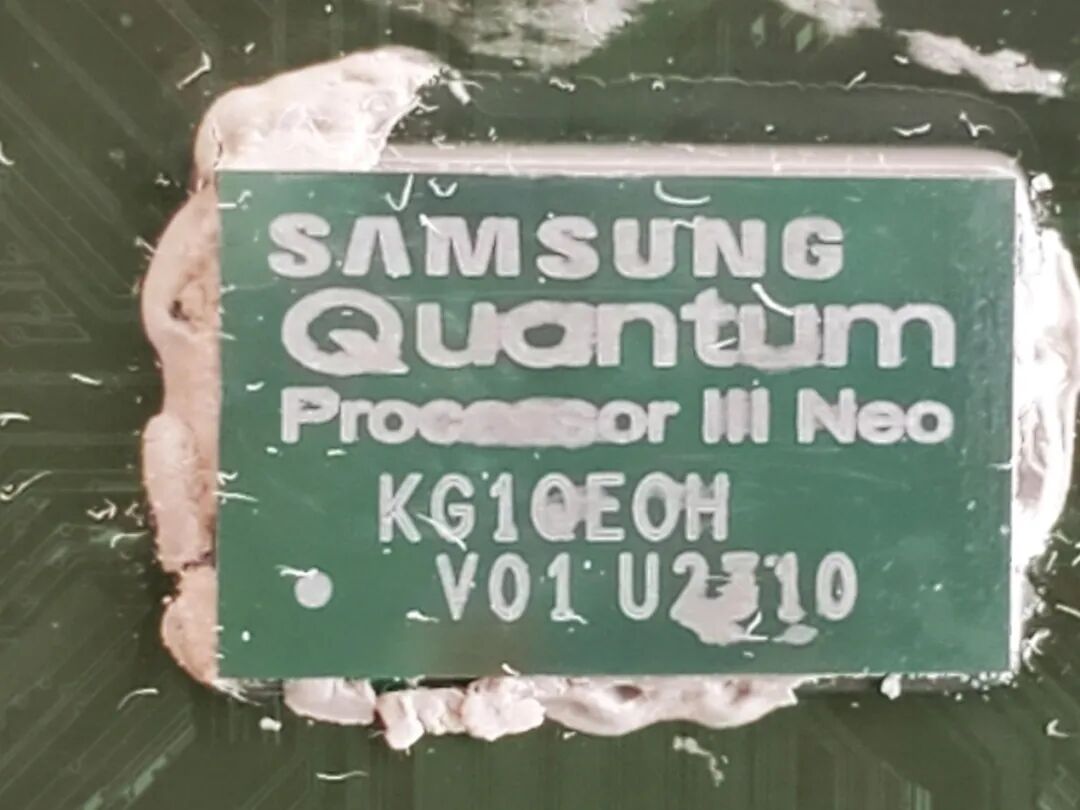

這是三星 Quantum Processor Lite 4K（型號標識為 KG1QEOH）主控芯片的近距離特寫。
該芯片是三星中高端智能電視的核心大腦，其主要功能包括：
4K 圖像優化： 通過 AI 算法將低分辨率內容提升至接近 4K 的畫質。
色彩映射： 實時處理量子點色彩技術，確保高動態范圍（HDR）下的色彩表現。
系統運行： 承載 Tizen 智能系統的流暢操作及多媒體解碼任務。
芯片四周可見明顯的導熱膠/散熱泥殘余，原本上方覆蓋有散熱片，通過金屬頂蓋將高負荷運算時產生的熱量導出，以維持電視長時間工作的穩定性。

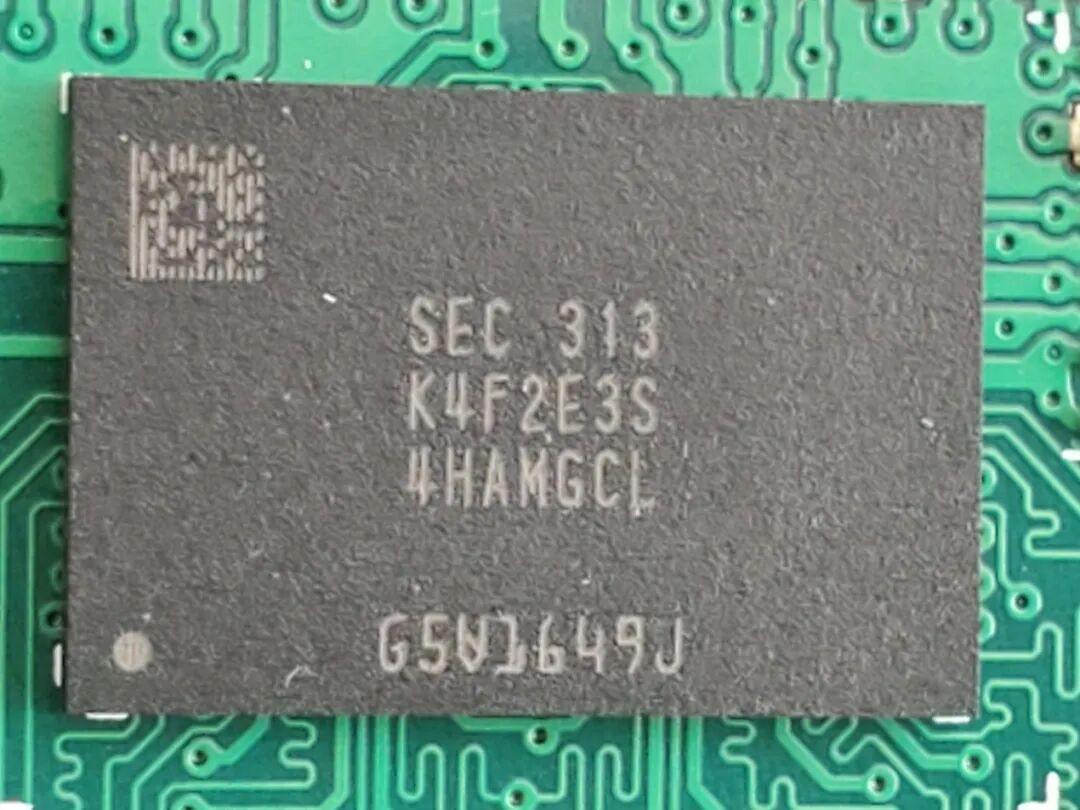

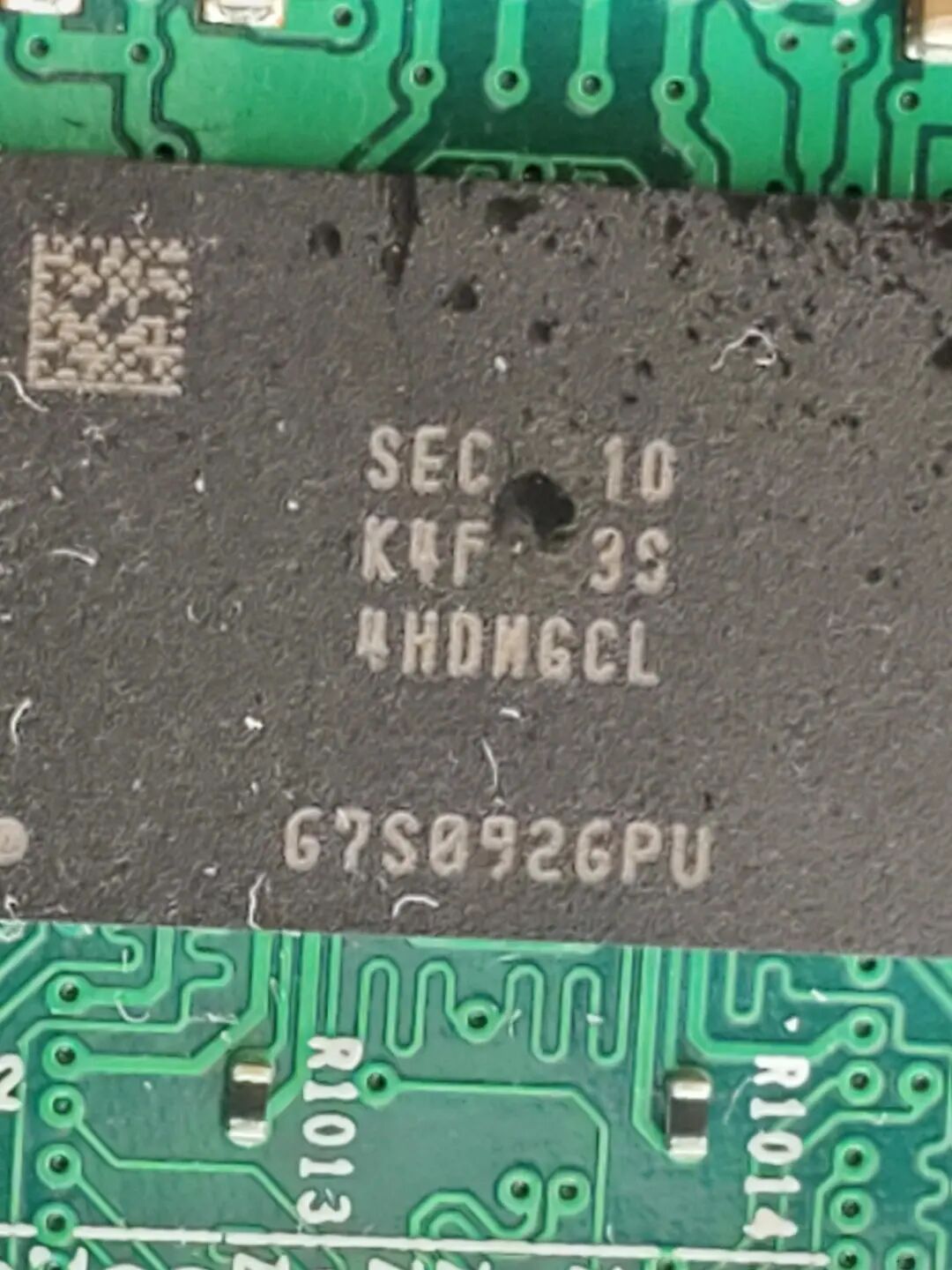

兩顆由三星（SEC）生產的 LPDDR4 內存顆粒（DRAM），它們共同為系統提供高速運行內存：
型號識別： 芯片表面印有 K4F2E3S 字樣。根據三星的命名規則，這是 LPDDR4X 或 LPDDR4 類型的內存顆粒。
規格能力： 單顆容量通常為 8Gb（即 1GB） 或 12Gb。在電視主板上，通常會采用兩顆并聯的方式組成 2GB 或更高的總內存容量，以支持 4K 視頻解碼和智能系統的流暢運行。
工藝與封裝： 采用 FBGA 封裝，這種緊湊的封裝形式有利于減少信號延遲并降低功耗（Low Power），是目前智能設備中非常主流的存儲方案。

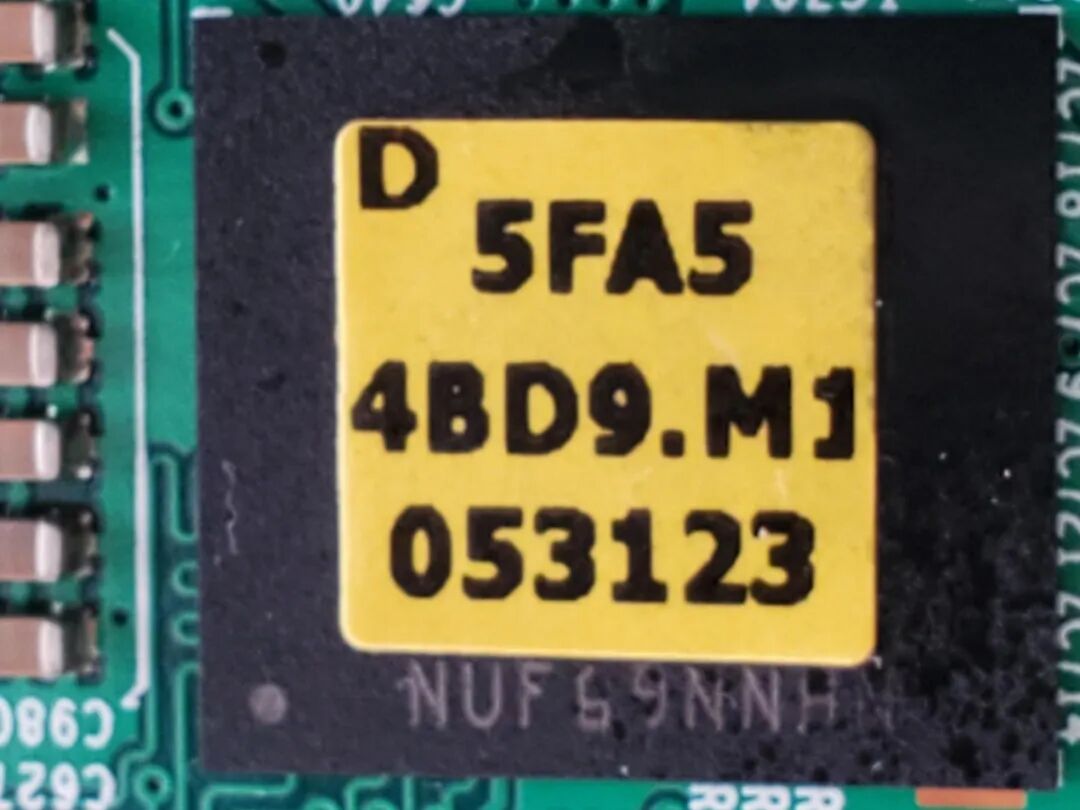

是一顆 eMMC (Embedded MultiMediaCard) 閃存芯片，它相當于電視的“硬盤”，專門用于存儲操作系統（如 Tizen 系統）、應用程序以及用戶的個性化設置數據。芯片表面的黃色標簽通常是工廠內部的代碼或固件版本標識。

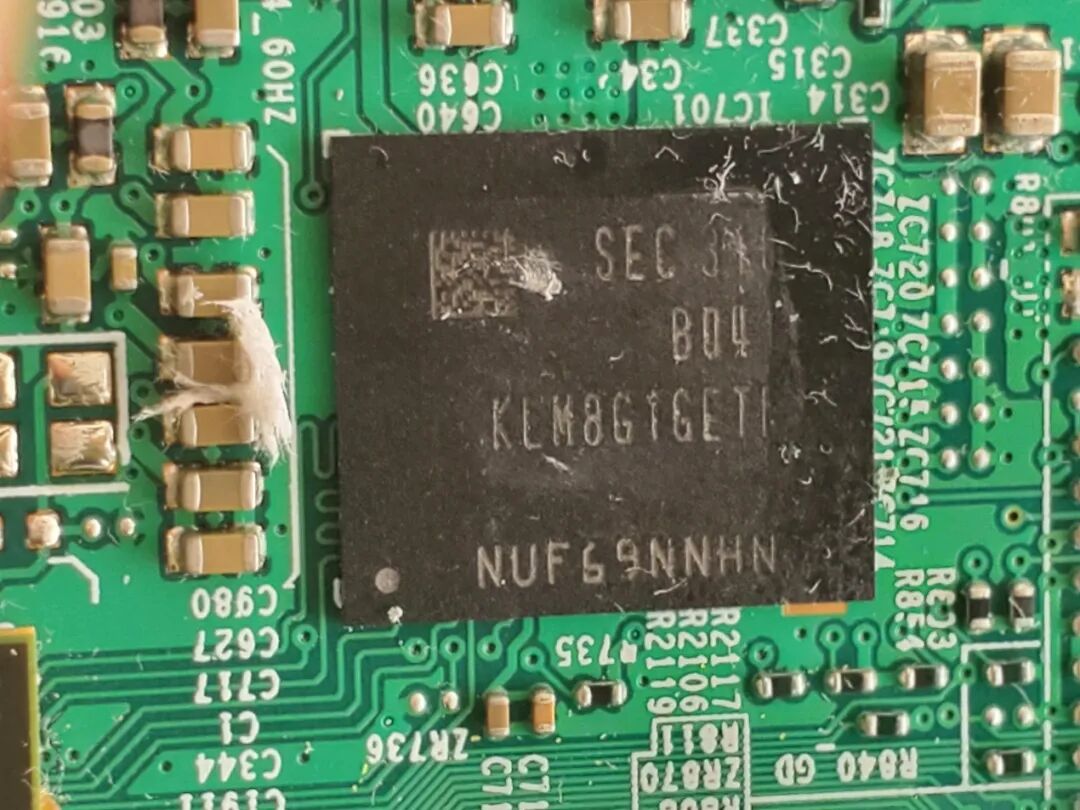

撕下標簽可以看到這顆芯片是來自三星（SEC）的 eMMC 5.1 嵌入式閃存顆粒，具體型號為 KLM8G1GETF，其存儲容量為 8GB，作為電視的非易失性存儲介質，它負責存放操作系統、應用程序及用戶數據，憑借其集成的控制器和標準接口設計，為智能系統提供了穩定的啟動環境和數據讀寫支持。
整體評價： 主板布局嚴謹，大量采用三星自家核心半導體元件（CPU、RAM、Flash），體現了三星強大的產業鏈垂直整合能力；元件密集但分區明確，是一款設計成熟、追求高集成度的中高端電視主板。
最終我把主板放棄了，沒有啥可以用到的，還是老樣子，留下了8個揚聲器，還有電源板，看看能不能改裝音響，不過5路的輸出，好像找不到合適的改裝DIY小板，反正先保存著，各位朋友，看完了三星的電視，這用料，8個揚聲器，自動旋轉，大部分自研芯片，做工怎么樣，最后又搜索了一下，他應該是不支持觸控，價格的話，當時大概價格是2300多新幣，折RMB的話是12K這個樣子，歡迎各位點擊閱讀原文，一起來EEWorld討論一下是不是值這個價格。
