人形機器人的關節電機驅動，如何兼顧選型與散熱？

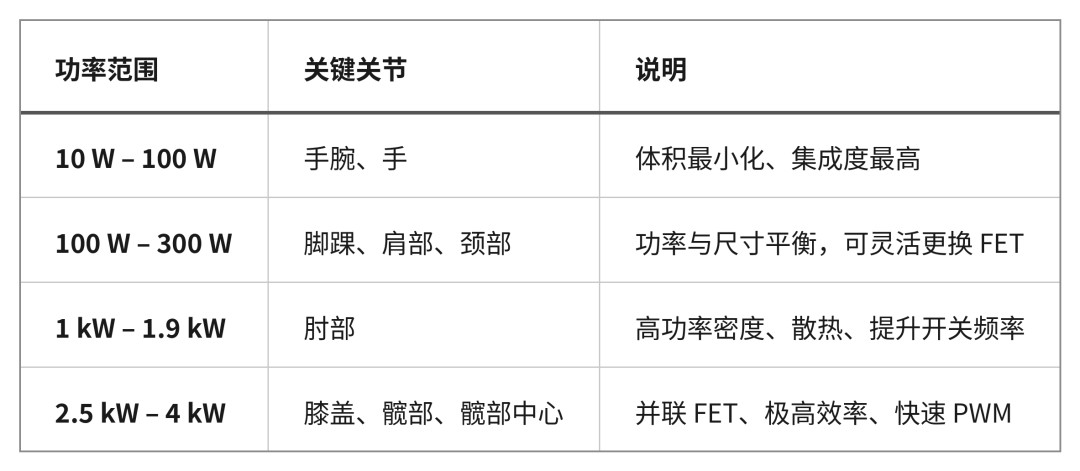

表?1 展示人形機器人中 DOF 分布位置。

不同功率檔位對電機尺寸與熱性能要求各不相同，選型時需綜合考慮功率級別、效率以及電機類型（如 PMSM、BLDC）。

以永磁同步電機（PMSM）為例，工程師可選用梯形波或正弦波控制拓撲。行業普遍采用正弦波控制，因為它對繞組與控制算法的要求更高，能提升控制精度。

人形機器人配套電池通常按 SELV（≤?60?V）電壓規范設計。為降低系統噪聲對 FET 與柵極驅動器的影響，行業更傾向選用耐壓 100?V 的器件。

使用更高的開關頻率可降低驅動器的扭矩紋波，實現更精準的扭矩控制并提升整體效率。

GaN FET 具有低電容且沒有體二極管，開關能耗更小，是高頻工況的理想選擇。

機器人外殼表面溫度 ≤?55?°C，10?秒接觸即可造成全層皮膚灼傷。由于整機尺寸與輕量化限制，熱管理系統無法搭載風扇或液冷，需要通過降低功率損耗來維持低溫運行。

目前暫無專門針對人形機器人的功能安全標準，設計人員可參考 ISO 13482、ISO 10218、ISO 3691-4。

在安全要求正式落地前，建議采用 CAT ?3 ?PL ?d 級別的安全設計（依據 IEC?61800-5-2 / IEC?60204-1），并利用 TI 已獲得功能安全認證的柵極驅動器（如 DRV8353F）簡化安全實現。

• 設計挑戰：單只手常需集成 8?個以上電機，尺寸是首要考慮因素。

• 推薦方案：將完整三相 FET、柵極驅動器及電流檢測集成于單個器件。

• 器件：

• DRV8316C：40?V、8?A、7×5?mm QFN，內部集成 FET、3?CSA、降壓轉換器、LDO，SPI 接口。

• DRV8376：70?V、4?A、6×5?mm QFN，具 1.1?V/ns 可調壓擺率，死區 <?200?ns，噪聲低。

• 空間相對寬裕，可采用集成 FET 的柵極驅動器或外置 FET 方案。

?推薦器件：

• DRV8300（100?V、封裝多樣）

• DRV8353F（100?V、功能安全認證、內置 3?CSA）

• DRV8162（智能單半橋，安全性能同上）。

• GaN 選項：LMG2100R044（100?V、4.4?mΩ、4.5×5.5?mm QFN），無需散熱器，可驅動 16?A 三相逆變器。

• 關鍵需求：高功率密度、良好散熱、提升開關頻率。

• 推薦 GaN 器件：LMG2100R026（100?V、2.6?mΩ、4.5×7?mm QFN），配合 BOOSTXL-LMG2100-MD 評估板使用。

• 最高功率需求，通常采用 FET 并聯方案以實現極高功率密度。

• 核心驅動器：DRV8162（支持并聯 FET、快速 PWM），幫助提升整體效率并降低扭矩紋波。

按關節劃分功率檔位，確認電壓軌（24?V、48?V、60?V+）。

對照上表挑選對應 TI 驅動器；若需更高開關頻率或更小體積，優先考慮 GaN 器件。

使用 TI 熱量計算器評估功耗，決定是否需要熱焊盤、熱墊等被動散熱措施。

將 ISO/IEC 安全功能映射到驅動器的 STO、Fault Clear、Disable 引腳。

采用 BoostXL- 評估板快速搭建原型，完成電流、溫度、響應時延測試。

依據器件封裝（7×5?mm、6×5?mm、4.5×7?mm QFN）完成功率走線寬度、熱焊盤和層間去耦布局

配置 SPI / PWM，調試閉環控制，驗證過流、過壓、過溫等異常保護。

• AI 驅動的自適應控制：結合 TI DSP/MCU（如 TMS320C2000）實現實時扭矩補償與障礙預測。

• 更高頻率 GaN：2?MHz 以上的開關頻率將在新一代肘部/膝部驅動中普及，進一步壓縮磁性體體積。

• 單芯片安全柵極驅動：TI 正在研發具備 ISO?13849-1 認證的單芯片安全方案，未來可實現“一站式”安全設計。
