在航空航天和特種裝備領域，有一類技術并不直接出現在用戶視野中，卻支撐著整套裝備穩定運行——那就是機載視頻傳輸鏈路。
一架飛機上的光電吊艙、紅外成像設備、座艙顯示系統，看似只是完成“拍攝”和“顯示”，但實際上背后涉及大量高清視頻數據的實時傳輸。在整機聯調、設備驗證以及外場測試過程中，工程人員不僅需要看到清晰畫面，更需要保證數據傳輸穩定、延遲可控，并能夠快速定位鏈路異常。
這也是航空電子領域長期采用專用數字視頻總線的重要原因。其中，ARINC818（Avionics Digital Video Bus，航空電子數字視頻總線）就是面向航空航天領域設計的一種高速數字視頻接口標準。
與我們熟悉的HDMI、DisplayPort等民用視頻接口不同，ARINC818誕生的目標并不是滿足消費級影音需求，而是服務于飛機、無人機以及特種裝備中的高可靠視頻傳輸。
它最早由航空電子行業標準組織制定，主要面向機載顯示系統、光電傳感器、任務計算機等設備之間的視頻數據交換。由于航空裝備對實時性、可靠性和抗干擾能力要求極高，ARINC818采用基于光纖的高速傳輸方式，并具備點對點通信、低延遲、高確定性等特點。
簡單來說，ARINC818更像是航空系統里的“視頻高速公路”。它連接的不只是攝像頭和顯示屏，而是機載感知系統、數據處理系統和任務執行系統之間的重要信息通道。
隨著現代航空裝備向高清化、智能化發展，機載傳感器輸出的數據量不斷增加，傳統視頻接口越來越難以滿足需求，ARINC818也逐漸成為航空光電系統和座艙顯示系統中的主流視頻傳輸方案。
國產化需求推動ARINC818測試設備升級
不過，隨著航空裝備自主可控需求不斷提升，產業關注點也正在發生變化。過去，行業更關注“有沒有設備可用”；如今，用戶更加關心：
能不能實現國產替代？
能不能適配不同型號裝備？
出現問題后能不能快速診斷？
尤其是在研發測試階段，視頻采集設備并不是簡單完成信號接收，而是承擔著裝備驗證、系統聯調和故障分析的重要任務。
在這樣的背景下，中科億海微推出XMC-ARINC818視頻采集模塊，正是針對航空電子測試場景中的實際需求打造的一套國產化方案。該模塊基于國產FPGA架構開發，采用標準XMC板卡形態，將ARINC818接口、高速PCIe傳輸、FPGA數據處理、電源及高速時鐘等功能集成于一體。它能夠完成ARINC818視頻流實時采集，并通過PCIe高速通道將數據傳輸至上位機，實現視頻顯示、存儲以及鏈路狀態監測等功能。

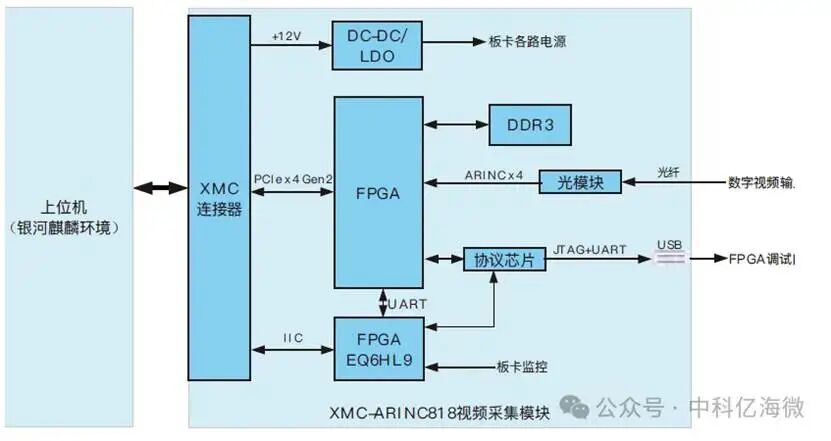

圖：中科億海微XMC-ARINC818視頻采集模塊系統框圖
對于研發人員而言，它解決的不只是“把視頻傳回來”，更重要的是幫助他們掌握整個鏈路運行狀態，讓測試驗證過程更加透明、高效。
測試設備的競爭，已經不只是看帶寬
在航空裝備研發過程中，高帶寬當然重要，但真正影響效率的，往往是一些細節能力。
比如，一路視頻出現異常。
問題到底來自前端相機？
還是光纖鏈路？
或者是協議配置錯誤？
如果測試設備只能顯示畫面，工程人員還需要花大量時間排查。而具備狀態監測能力的采集設備，可以提供更多線索。
XMC-ARINC818模塊支持實時監控鏈路錯誤狀態，并能夠讀取鏈路狀態、器件溫度、故障代碼、邏輯版本、驅動版本等信息。這些數據對于研發人員來說，相當于給視頻鏈路增加了一套“健康監測系統”。設備出了問題，不再只是“黑屏”或者“花屏”，而是能夠進一步知道問題可能發生在哪里。這也是現代測試設備和傳統采集設備之間的區別。
一套硬件覆蓋多種設備，背后是研發效率提升
航空裝備有一個明顯特點：型號多、周期長、驗證流程復雜。同一個研發團隊，可能需要面對不同型號的機載相機、不同分辨率的視頻輸出以及不同項目需求。如果每換一種設備，都需要重新開發測試硬件，成本和時間壓力都會增加。因此，靈活適配能力越來越重要。
XMC-ARINC818模塊支持通過軟件配置適配不同的視頻參數，不需要頻繁更換硬件，就能夠滿足多型號設備測試需求。同時，它支持ARINC818協議以及相關規范協議，可以覆蓋更多機載視頻應用場景。對于裝備研制單位而言，這種“一套平臺，多種應用”的模式，更符合實際研發需求。
標準化接口，讓國產方案更容易落地
航空電子設備有一個特點：生命周期長。一套設備可能要經歷多年研發、測試、升級甚至后續維護。因此，標準化設計非常重要。
XMC-ARINC818模塊采用XMC標準板卡形式，可以方便集成到現有測試平臺、工業機箱以及機載測試系統中。這意味著它既可以用于實驗室驗證，也可以支持外場測試。對于工程應用來說，標準化帶來的價值并不比性能參數低。因?yàn)橐惶追桨刚嬲M(jìn)入項目后，除了技術指標，還要考慮部署、維護和后續擴展。
從一塊采集板，看國產FPGA生態的變化
XMC-ARINC818模塊背后，其實也反映出國產FPGA正在發生的一些變化。過去，國產FPGA更多被關注的是芯片本身：性能怎么樣？資源夠不夠？能不能替代進口器件？但現在，競爭已經逐漸延伸到完整解決方案能力。從底層芯片，到協議處理，再到軟件工具和行業應用適配，只有形成完整生態，才能真正服務航空航天這類高可靠領域。
視頻采集只是其中一個縮影。未來，在雷達信號處理、高速數據采集、智能感知等場景中，類似的國產化系統方案還會越來越多。
對于航空裝備而言，真正的自主可控，并不是某一個核心器件實現替代，而是一整套基礎能力逐漸建立起來。而像ARINC818視頻采集這樣的“小環節”，恰恰是這條產業鏈里不可缺少的一部分。
