看到開通前VDS接近零，只能證明一個瞬間；啟動、輕載和容性區仍可能讓MOSFET重新承受硬應力

LLC調試里，“已經ZVS”常被當成MOSFET安全的結論。問題是軟開關成立有明確邊界：諧振電流要在死區內完成輸出電容充放電，工作點也不能掉進不利的容性區。少看一個工況，失效仍可能發生。

一臺LLC樣機在額定負載下波形很漂亮，換到啟動、空載或輸入電壓邊界后，MOSFET溫升和尖峰卻突然變壞。這類現象容易讓人懷疑器件批次，真正的線索常藏在工作區和換流過程。

工程判斷是：ZVS是帶條件的開通狀態，不是整機MOSFET的終身保險。它沒有自動覆蓋體二極管反向恢復、死區不足、驅動誤導通、啟動掃頻和異常負載。

先看工作點有沒有走出安全區域

LLC增益曲線把負載和開關頻率對應到不同工作區。常用設計希望在感性區運行，讓諧振電流在開通前具備正確方向，為待開通MOSFET的輸出電容放電。

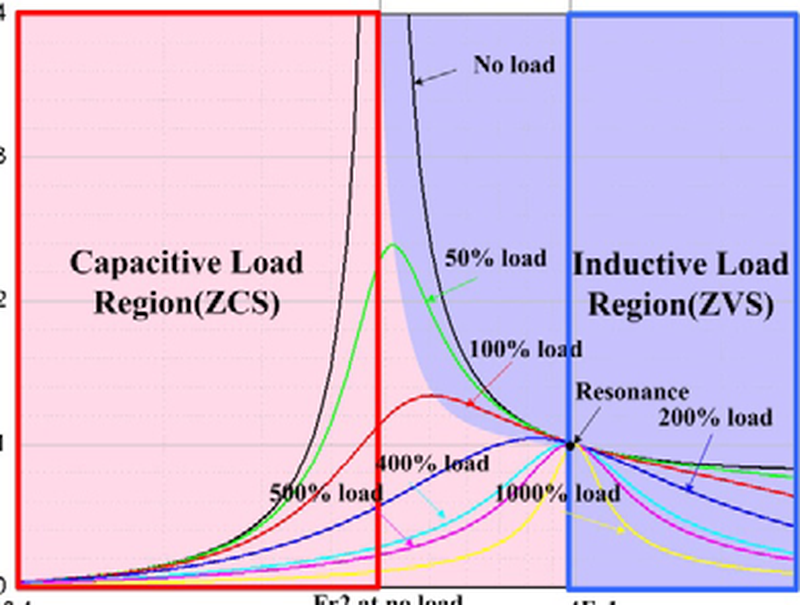

圖1  LLC增益曲線用于判斷工作點與軟開關區域

當控制為了調壓把頻率推向邊界，或參數偏差使實際諧振點移動，工作點可能接近甚至進入容性區。此時電流相位不再支持預期換流，開通瞬間的VDS殘壓和電流重疊會快速增加。

只在額定輸入、額定負載截一張波形，無法證明整個控制軌跡都在合適區域。變壓器勵磁電感、諧振電感與電容的公差也要帶入邊界計算，溫度變化后的偏移同樣不能忽略。

換流電流方向錯了，死區再長也未必有用

半橋關斷一只MOSFET后，諧振電流會對兩只器件的輸出電容進行充放電，并把另一側體二極管推向導通。待開通管的VDS降到接近零，驅動再抬高，才形成低損耗開通。

這條路徑要求電流方向正確、幅值足夠，死區時間也要容納充放電過程。輕載時諧振電流減小，死區內可能來不及完成；死區過長又會延長體二極管導通，增加導通壓降和反向恢復負擔。

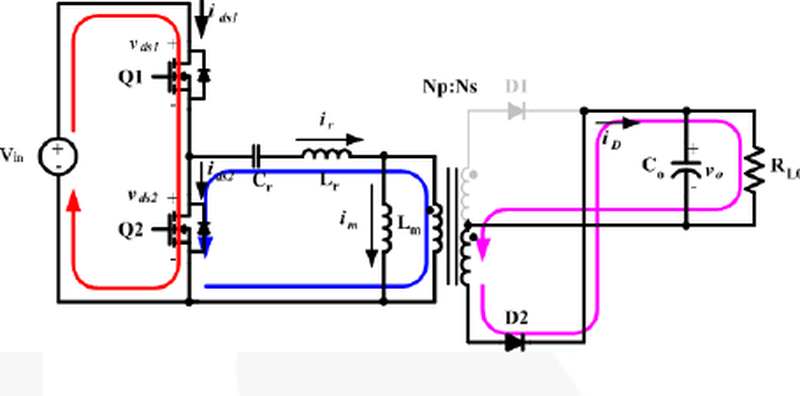

圖2  半橋換流依靠諧振電流為兩管輸出電容充放電

資料中的電流路徑圖說明，ZVS不是驅動芯片單獨完成的功能。諧振腔、MOSFET輸出電容、變壓器寄生參數和控制死區共同決定開關節點能否自然翻轉。

體二極管恢復，會把“軟開通”重新變成尖峰

體二極管導通過深或時間過長，換向時會出現反向恢復電流。該電流與母線電壓、回路寄生電感疊加，可形成高di/dt尖峰，并把額外能量壓到MOSFET芯片和封裝上。

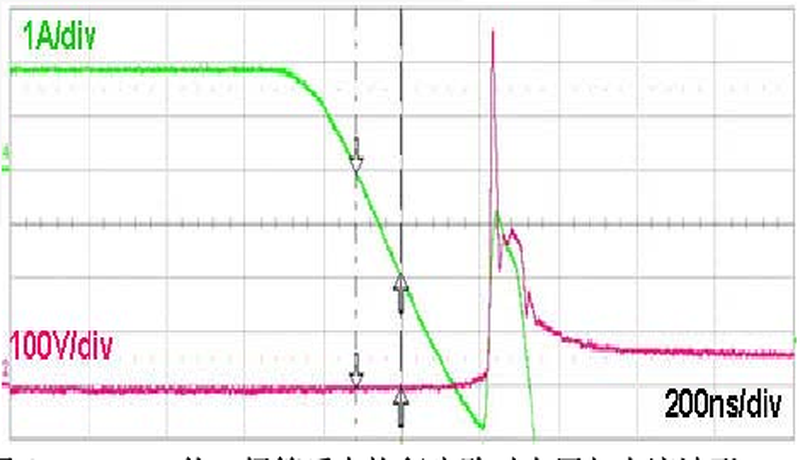

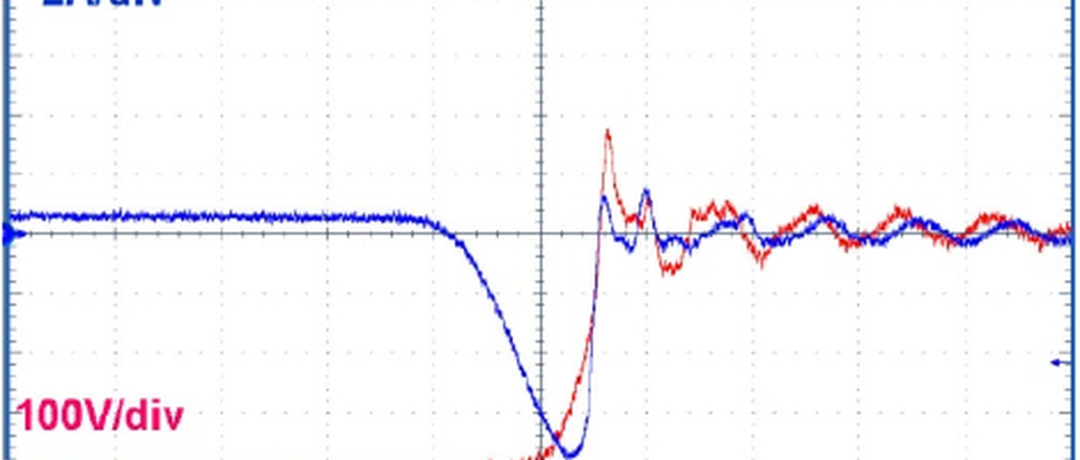

圖3  體二極管反向恢復會在換向附近形成額外電流尖峰

示波器上若只看柵極波形，很容易錯過這段應力。需要把VGS、VDS與諧振電流放在同一時間軸上，確認柵極上升前VDS是否真正到低位，開通附近有沒有電流尖峰或異常振鈴。

探頭接法也會影響判斷。VDS高dv/dt測量應使用合適差分探頭和短回路，電流探頭帶寬、方向與零位需要記錄；否則測到的尖峰可能包含大量測量環路噪聲。

ZVS成立與否，要由VGS、VDS和諧振電流三者共同證明。

復盤失效時按工況矩陣重放

啟動階段檢查掃頻方向與最低頻率限制，避免控制在諧振腔尚未建立穩態時穿越危險區域。空載和輕載檢查突發模式、跳周期與死區變化，確認每次重新開關都還有足夠換流電流。

滿載與低輸入側重導通電流、磁件飽和和熱應力，高輸入側關注器件電壓裕量與振鈴。負載階躍、掉電重啟和保護恢復也要觀察，因為控制器可能在這些瞬間暫時離開常用軌跡。

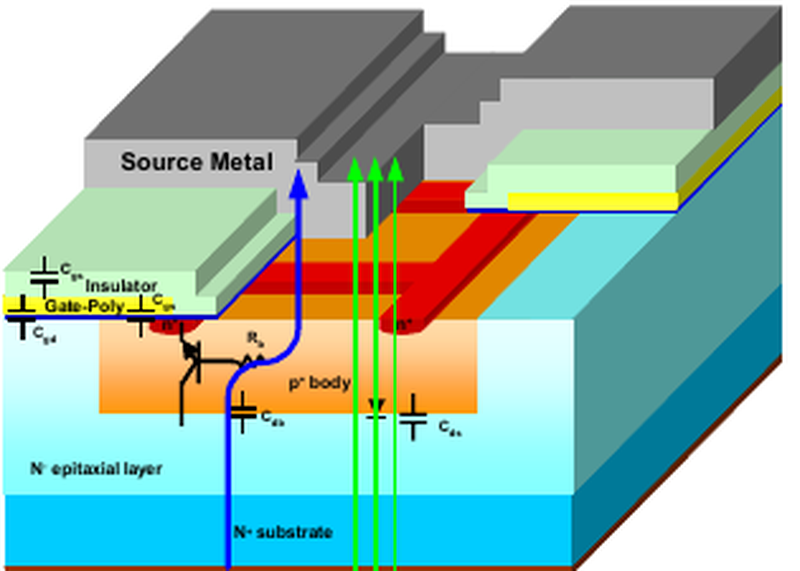

圖4  MOSFET結構中的體二極管與寄生區域會承受換流應力

器件失效后可結合芯片受損位置、柵極驅動記錄和保護日志縮小范圍。若只更換更大電流MOSFET而不重放觸發工況，新的器件可能只是把失效時間向后推。

替換MOSFET時還要重新核對輸出電容、柵電荷和體二極管特性。導通電阻更低的器件不一定更容易實現ZVS，較大的Coss可能要求更高換流電流；驅動電阻和死區若仍沿用舊值，開關節點時序會發生變化。

熱像只能告訴我們平均損耗落在哪里，抓不到數十納秒的瞬態應力。把溫升結果與開通瞬間能量、反向恢復尖峰和重復頻率對應，才能區分長期過熱與單次越界，保護閾值也才有依據。

1.1同步測VGS、VDS和諧振電流。

2.2覆蓋啟動、輕載、滿載與輸入邊界。

3.3記錄頻率、死區、保護與溫度條件。

結論

確認ZVS的正確問法不是“有沒有”，而是“在哪些工況成立、裕量有多少、離開后由什么保護接管”。把工作區和瞬態波形合在一起，MOSFET失效才有機會被提前發現。

量產驗證還應關注磁件與器件公差的組合。樣機在邊界處只有很小換流裕量時，另一批諧振電感、勵磁電感或MOSFET輸出電容就可能讓狀態翻轉。把關鍵參數的上下限帶入波形復核，結論才不依賴一臺樣機。

調試記錄里保留完整工況和探頭信息，比單獨保存一張漂亮的額定點波形更有價值。
你的LLC異常更容易出現在啟動、輕載，還是低輸入滿載？
