近日，電子科技大學與深圳平湖實驗室的研究團隊在650V肖特基p-GaN高電子遷移率晶體管上取得了創紀錄的短路性能突破。相關成果發表于《IEEE Transactions on Power Electronics》。該器件在單次短路事件中實現了629微秒的耐受時間，幾乎為同類商用對比器件的兩倍。在重復短路脈沖測試中，該器件可承受12000次50微秒脈寬的短路脈沖而不發生失效。

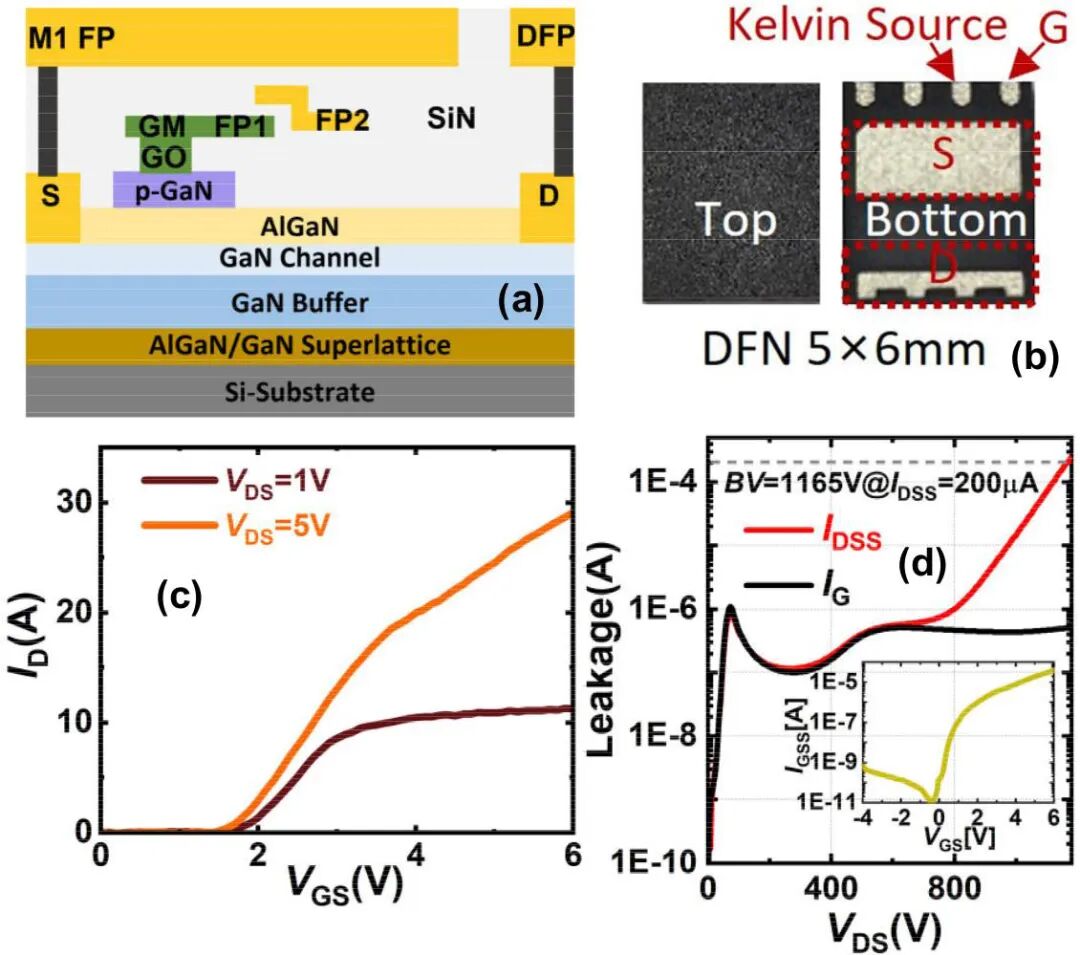

圖1：(a) 650V增強型GaN HEMT的截面示意圖；(b) 封裝器件的俯視圖和底視圖；(c) 轉移特性曲線（漏極電流與柵極電壓關系，Vds=1V/5V）；(d) 關態柵極漏電流與漏極漏電流隨漏極電壓的變化關系。
器件外延材料基于6英寸硅襯底，包含2.85μm AlGaN/GaN超晶格過渡層、1.96μm GaN緩沖層/溝道層、11nm AlGaN勢壘層和p-GaN柵極。柵極長度為1.42μm，器件集成了多個場板以優化電場分布，實現高壓工作。
在200μA漏電流下，關態擊穿電壓達到1165V。 工作特性包括6V柵壓下31A飽和電流、1.15V閾值電壓和89mΩ導通電阻，與商用650V/150mΩ和700V/106mΩ器件相當。

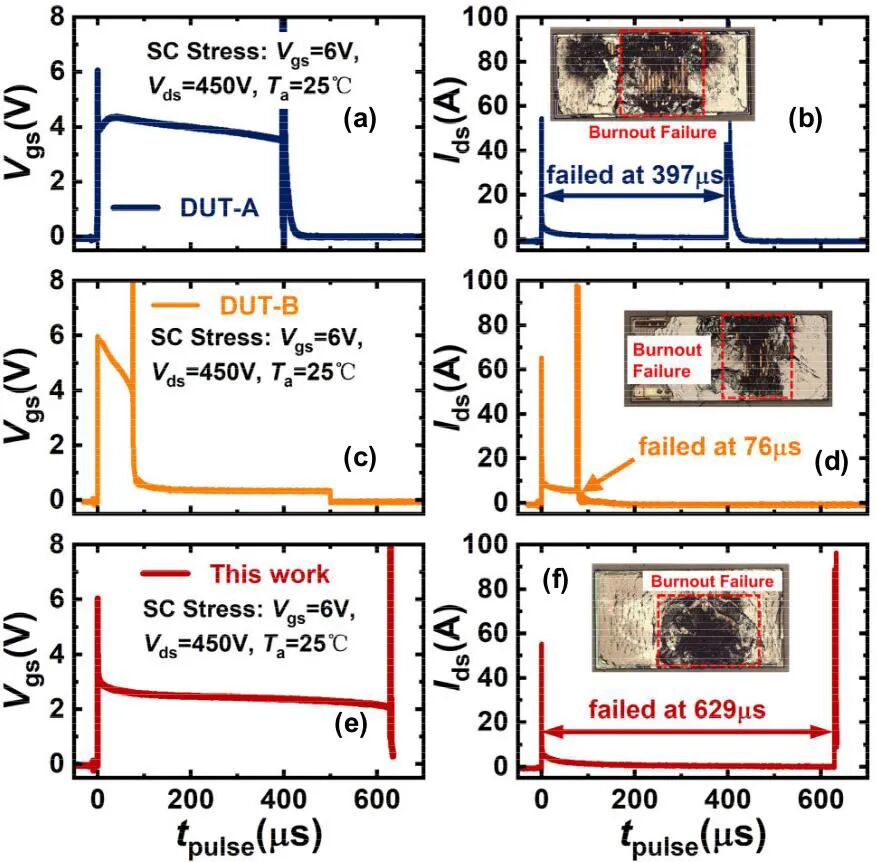

圖2：?jiǎn)蚊}沖短路電壓（左）和電流（右）波形，測試條件為450V漏極應力和6V柵極電壓：商用對比器件DUT-A（a、b）和DUT-B（c、d），以及研究團隊的器件（e、f）。
團隊將短路性能的提升歸因于采用比常規更薄的AlGaN勢壘層。短路發生時，薄勢壘允許溝道中的電子隧穿至柵極，自適應地降低柵極電位，從而部分夾斷二維電子氣溝道。這一負反饋機制降低了漏極電流，減輕了導致器件燒毀的自熱效應。
在450V漏極應力下，單脈沖短路耐受時間達到629μs，約為同類商用器件的兩倍。將漏極偏壓升至500V和550V時，耐受時間分別降至436μs和337μs；而對比器件在550V下僅能承受0.245μs和0.19μs。

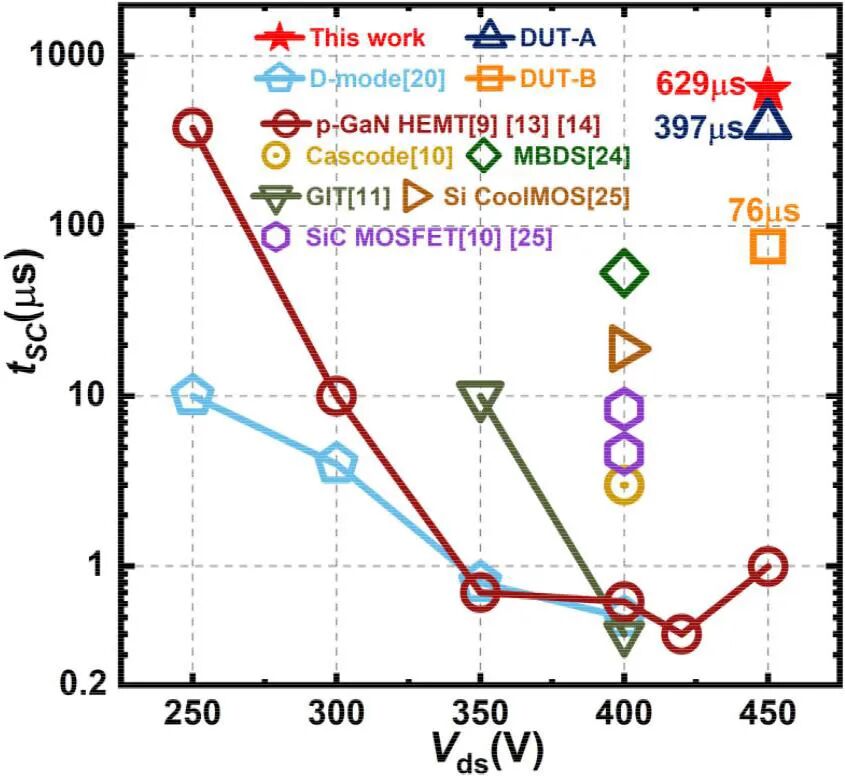

圖3：?jiǎn)蚊}沖短路能力基準對比——600-650V GaN功率HEMT、650V硅CoolMOS和650V SiC MOSFET在不同Vds應力下的短路耐受時間。
在重復短路測試中，商用對比器件在第三次短路循環即失效，而研究團隊的器件在12000次重復短路事件后仍保持完好。 團隊還發現，即使采用50μs的更長短路脈沖寬度，器件仍能承受12000次重復應力而不失效。據團隊介紹，50μs脈沖下的耐受能力是GaN功率器件的首次報道。

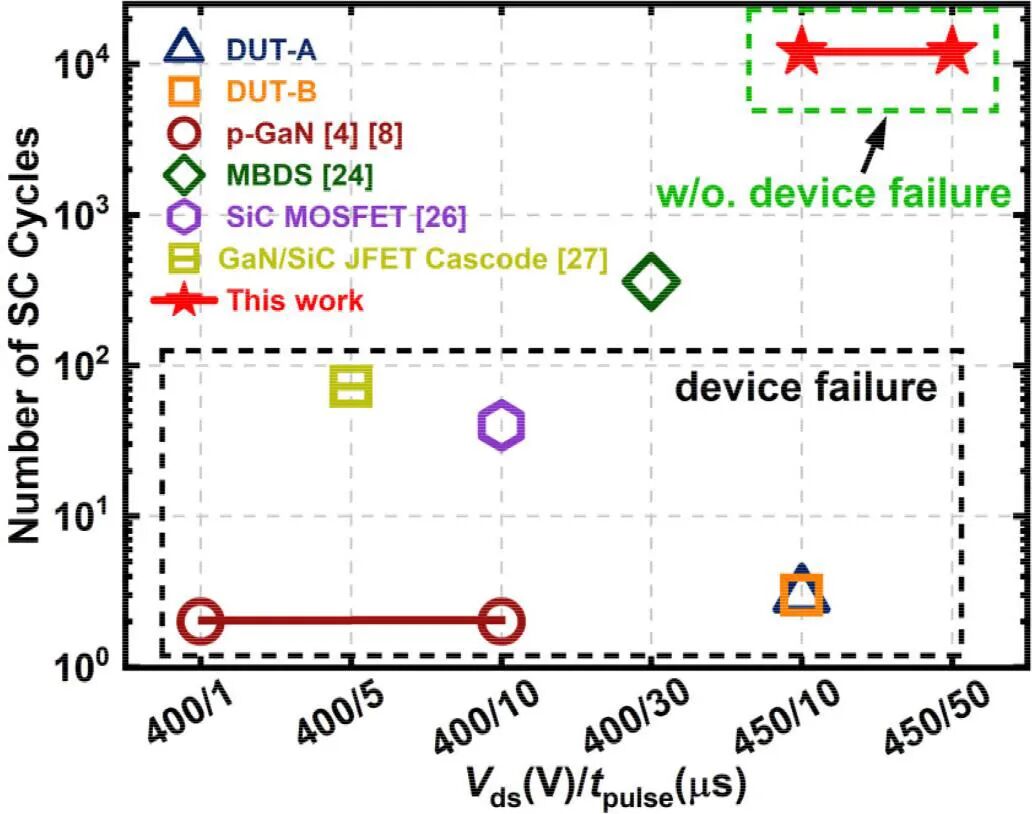

圖4：重復短路能力基準對比——650V GaN HEMT、650V GaN/SiC JFET共源共柵和1.2kV SiC MOSFET在不同Vds/脈沖寬度下的短路循環次數。
研究團隊指出：“短路魯棒性已成為這些應用中GaN HEMT的關鍵可靠性問題。由意外負載短路或外部故障引起的短路事件，使器件同時承受高漏源電壓和電流，產生過大瞬態功率，可能導致嚴重退化或?yàn)?zāi)難性失效。這種短路應力下的固有脆弱性仍是GaN HEMT向高可靠性電力電子領域拓展的主要障礙?！?/span>
該成果顯示，通過薄勢壘設計實現的“自適應負反饋”機制，可在不犧牲導通電阻和擊穿電壓的前提下，將GaN器件的短路耐受能力提升至接近甚至超越部分SiC器件的水平。 研究團隊認為，增強的短路魯棒性將推動GaN功率HEMT從消費電子（如快充）向工業電源轉換、汽車動力總成、可再生能源和電機驅動等領域拓展市場滲透。

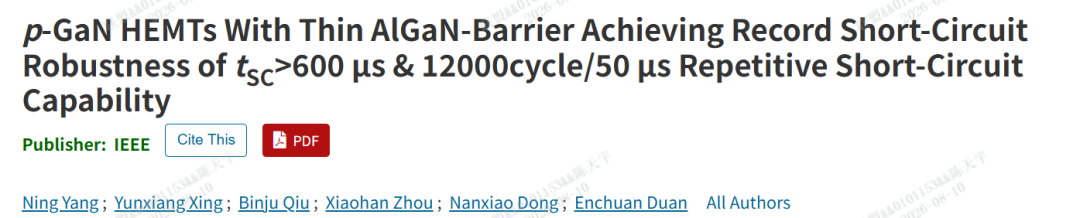

論文信息:N. Yang et al., "p-GaN HEMTs With Thin AlGaN-Barrier Achieving Record Short-Circuit Robustness of tSC>600 μs & 12000cycle/50 μs Repetitive Short-Circuit Capability," in IEEE Transactions on Power Electronics, doi: 10.1109/TPEL.2026.3711894.
