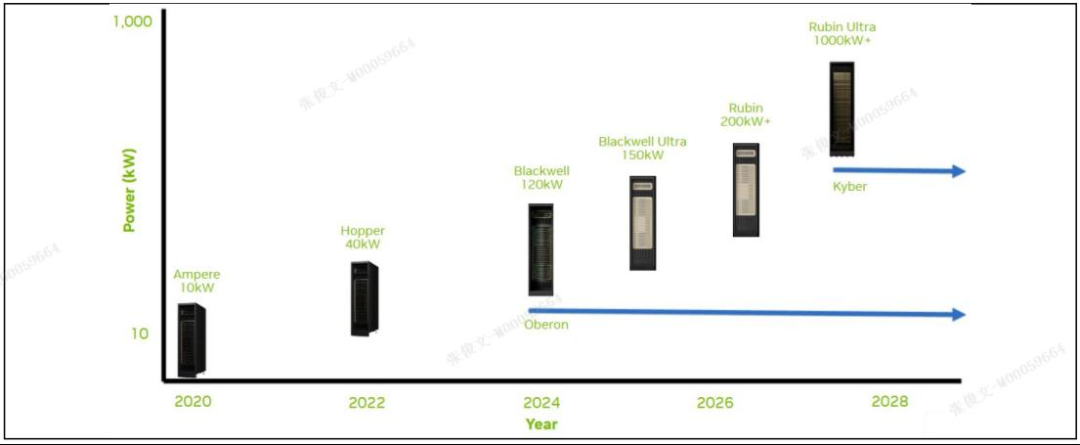

隨著生成式 AI、萬億參數大模型普及，AI 服務器單機柜功耗從幾十千瓦快速攀升至兆瓦級別，傳統交流 + 54V 低壓配電體系受電流平方損耗、機柜空間、散熱能力三重物理限制，已無法適配超高密度算力集群。全球云廠商、芯片企業、電源廠商共同將 800V 高壓直流（HVDC）確定為下一代智算機房核心供電路線，本文基于行業聯合研究報告，完整梳理架構邏輯、產業格局、迭代路徑、現存痛點與落地解決方案。

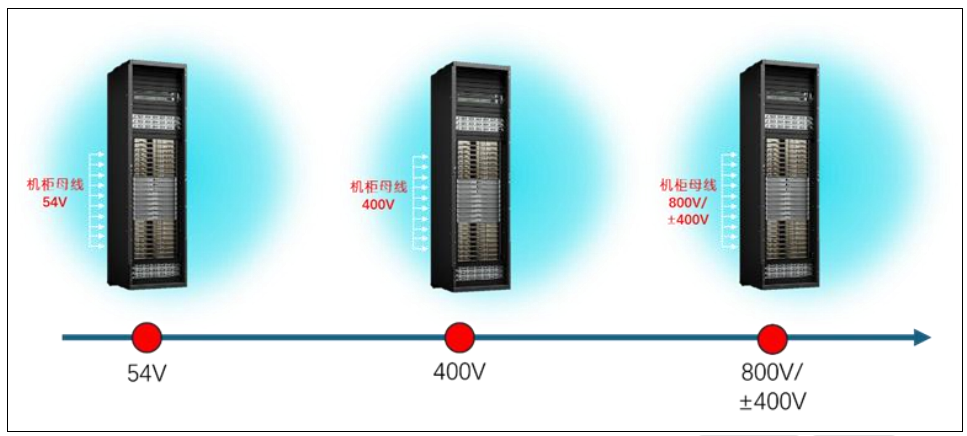

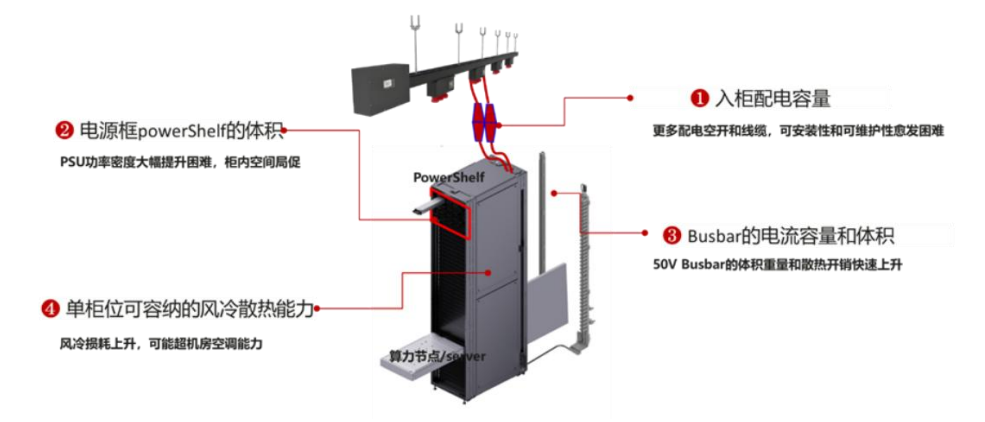

傳統供電架構存在四大硬約束：一是 54V 低壓承載兆瓦級負載時母線電流上萬安培，線纜、銅排體積龐大，機房布線與維護難度陡增；二機柜內置電源框占用大量算力部署空間；三低壓大電流帶來極高銅耗，電費成本持續走高；四整機風冷散熱達到性能天花板，無法匹配液冷超高密機柜。 對比交流、±400V 雙極性直流兩條路線，800V 單極高壓直流綜合優勢突出：同等功率下母線電流降至原 1/16 左右，全鏈路銅耗降低 45% 以上，端到端供電效率提升 5 至 6 個百分點；單母線布線結構更簡單，故障點位更少，電源、連接器等零部件通用性更強，NVIDIA、OCP 聯盟均將其作為下一代 AI 機房標準方案。
整套 800V 供電覆蓋園區中壓輸入、機房配電、機柜側、服務器板載、芯片內核五級傳輸鏈路，業內劃分三類主流技術方案：

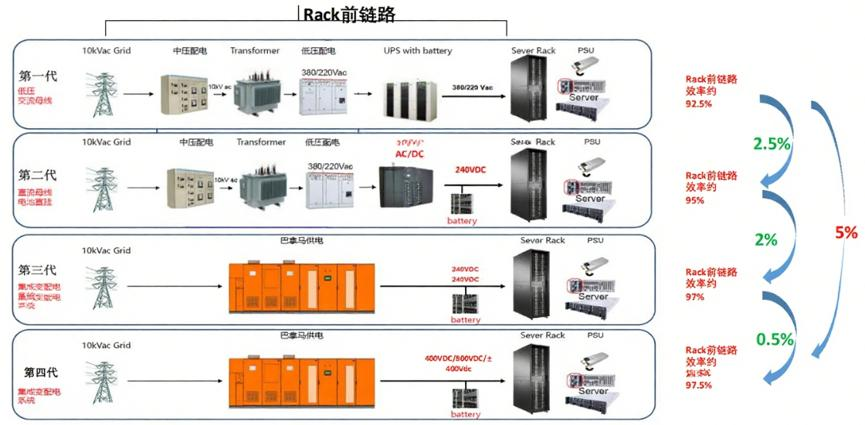

1.傳統交流架構：多級交直流轉換，UPS 環節損耗突出，僅適配低密存量 IT 機房；
2.±400V 雙極性直流：線電壓等效 800V，安全性更高，但需正負兩套母線，布線復雜；
3.800V 單極直流：取消多余交直流變換，架構精簡，是兆瓦級算力最優解。 全鏈路核心硬件包含 Power Rack 電源柜、Sidecar 外掛整流單元、800V 銅排母線、高壓連接器、機柜 DCDC 插框、服務器板載 IBC 隔離模塊、GPU 專用 VRM 供電單元。行業定義分層供電邏輯：機房側完成交流轉 800V 高壓，機柜內分階段降壓至 54V、12V 乃至 GPU 近核 6.75V 低壓，分級完成隔離、穩壓、動態負載緩沖。 硬件配套層面，連接器與銅排是高壓系統的核心安全邊界。低壓 54V 方案重點解決大電流溫升問題，升級至 800V 后，設計重心轉為高壓絕緣、直流拉弧抑制、防觸電、液冷環境耐候性；連接器需配套 HVIL 高壓互鎖、預充放電、PE 接地先接后斷時序邏輯，銅排則需兼顧短路電磁力、絕緣包覆、冷凝泄漏防護。
以NVIDIA、OCP聯盟為核心閉環體系，谷歌、Meta、微軟同步跟進兩條并行路線：Meta 主推 ±400V 雙極架構，NVIDIA 全面落地 800V 單極方案，形成完整軟硬件標準體系。上游英飛凌、TI 提供 SiC/Ga 高壓功率器件，莫仕、安費諾開發標準化高壓連接器，臺達、光寶配套機柜 PowerShelf 電源，從芯片、器件到整機實現協同同步研發，標準落地推進速度快。NVIDIA 規劃清晰三步走路徑：存量機房 415V 交流改造、混合 800V 配電、遠期中壓直轉 800V 固態變壓器架構。
國內依托 240V 巴拿馬直流、儲能、新能源車 800V 產業鏈積累，具備器件制造基礎，但頂層架構定義、統一標準存在短板。百度、阿里、字節、騰訊頭部云廠商優先采用 800V 轉 54V 過渡方案，適配現有服務器硬件；電源、連接器、銅排本土廠商工程交付能力成熟，但適配 AI 機柜高壓專用器件、標準化接口體系不完善，板級高壓 SiC 高頻轉換芯片與海外大廠存在性能差距。整體優勢在于完整第三代半導體本土產業鏈，短板是缺少由芯片廠商牽頭的自上而下統一架構規范。
行業統一劃分短期、中期、遠期三階段落地方案，兼顧存量改造與新建超高密集群需求。
1.短期過渡（2026-2027）：800V 轉 54V 架構，采用 Sidecar 外掛整流柜，機柜集中部署 DCDC 電源插框，輸出成熟 54V 母線供給服務器。優勢是完全復用現有主板、VRM、運維體系，機房改造投入低；硬件采用 1200V SiC 器件、100-200kHz 三相 LLC 拓撲，分 19/21 英寸兩種標準化電源平臺，適配 90kW、108kW 兩類機柜功率上限。
2.中期演進（2027-2029）：800V 直入服務器 Direct to Node 架構，取消機柜 54V 集中母線，高壓通過盲插連接器直達托盤，板內完成三級降壓路線（800 轉 54V、800 轉 12V、800 轉 6.75V）。其中 800V 轉 54V 改造成本最低，800 轉 6.75V 近核供電能效最優，但改板成本高、存量復用率低；節點高壓盲插連接器、高壓 PDB 配電板成為核心研發對象。
3.遠期終態（2030 以后）：中壓直連固態變壓器 SST，徹底取消機房低壓交流配電，構建園區全域純 800V 直流體系，適配吉瓦級零碳新能源算力園區，目前仍處于樣機預研階段。
迭代配套器件同步升級：短期依托 SiC 功率器件，中長期逐步采用高壓 GaN；拓撲從單相 LLC 向三電平 LLC 演進，提升功率密度、降低開關損耗。同時 CBU 超級電容儲能模組作為 EDPP 瞬時功率緩沖配套普及，解決 GPU 毫秒級超大脈沖功耗沖擊問題。
一是行業電壓、接地、安規標準未統一，800V 暫無專屬機房認證規范；二直流無過零點易產生持續性拉弧，故障越級跳閘風險高；三 AI 芯片 EDPP 極端動態脈沖功率難以抑制，高低頻負載波動分別沖擊機房電網與柜內母線；四液冷與高壓系統耦合，冷凝、泄漏極易破壞絕緣；五高壓熱插拔、現場運維安全流程缺失，產業鏈接口碎片化。
PCB 爬電、電氣間隙要求大幅提升，傳統 FR4 板材耐起痕能力不足；高壓專用電容、SiC 器件成本上浮 40% 以上；整機上電聯鎖時序從 8 級擴充至 12 級，固件重構工作量巨大；高頻 Si 開關帶來嚴重 EMI 干擾，干擾 PCIe、內存高速鏈路；傳統橫向 LPD 供電路徑長、損耗大，2000W 以上新一代 GPU 必須轉向 VPD 垂直近核供電架構。
高壓絕緣、半插拉弧、溫升漂移、液冷兼容四大難題集中；盲插節點接口缺少統一機械尺寸與安全時序；短路瞬間巨大電磁力易造成母排變形，高壓包覆材料在濕熱環境下性能衰減明顯。
跨廠商通用標準缺失，器件互換性差；完整長期可靠性驗證樣本不足；整機、連接器、半導體廠商協同驗證機制不完善，規模化試點機柜稀缺。
采用六級分區保護架構，實現故障就地隔離；區分儲能接入場景，毫秒級負載緩沖儲能貼近服務器，園區削峰儲能集中部署；分階段推進落地，短期優先 Sidecar 800 轉 54V 方案，新建液冷集群試點 Direct to Node 架構；搭建完整高壓運維安全機制，規范 LOTO 斷電檢修、絕緣監測聯動保護流程。
PCB 分區設計高低壓區域，高壓區選用高 CTI 耐起痕基材；統一 1200V Si 高壓器件，搭配多級濾波電路抑制 EMI；重構 12 級上電安全時序，新增 20ms 周期絕緣監測；超高功耗 GPU 全面切換垂直 VPD 供電，縮短供電路徑、降低瞬態壓降。
分機柜間、節點盲插兩類連接器制定統一規范，固化 PE 先接、預充、主回路后閉合的插拔時序；銅排區分 54V 大電流、800V 高壓兩套設計標準，增加短路力學仿真、濕熱絕緣測試；遠期同步研發液冷一體化母排。
由 ODCC、OCP 行業工作組牽頭，分架構、連接器、板級電源、安全、驗證五大專項工作組，統一電氣、機械、測試標準；搭建公共示范機柜與故障注入驗證平臺，完成半插、泄漏、短路等極限工況測試；上下游芯片、整機、電源、連接器廠商聯合樣機開發，縮短技術驗證周期。
800V 高壓直流是適配兆瓦級 AI 液冷智算中心的必選供電路線，核心收益體現在傳輸損耗下降、機柜功率密度大幅提升、機房銅材與散熱成本削減。行業落地遵循 “存量改造折中過渡、新建機房直入高壓、遠期園區全直流” 三步走節奏，短期 800V 轉 54V 架構是產業主流落地選擇。 當前整套體系仍面臨高壓安全、板級電路改造、產業鏈標準不統一、長期可靠性不足多重約束，解決思路為分層架構防護、核心器件標準化、跨企業聯合驗證、分階段小規模試點迭代。中長期隨著 GaN 器件、固態變壓器、垂直 VPD 近核供電成熟，800V 直連芯片架構將成為行業主流，配合風光儲能直流并網，構建低能耗、高可靠、適配萬億大模型與物理 AI 仿真的新一代算力基礎設施。
